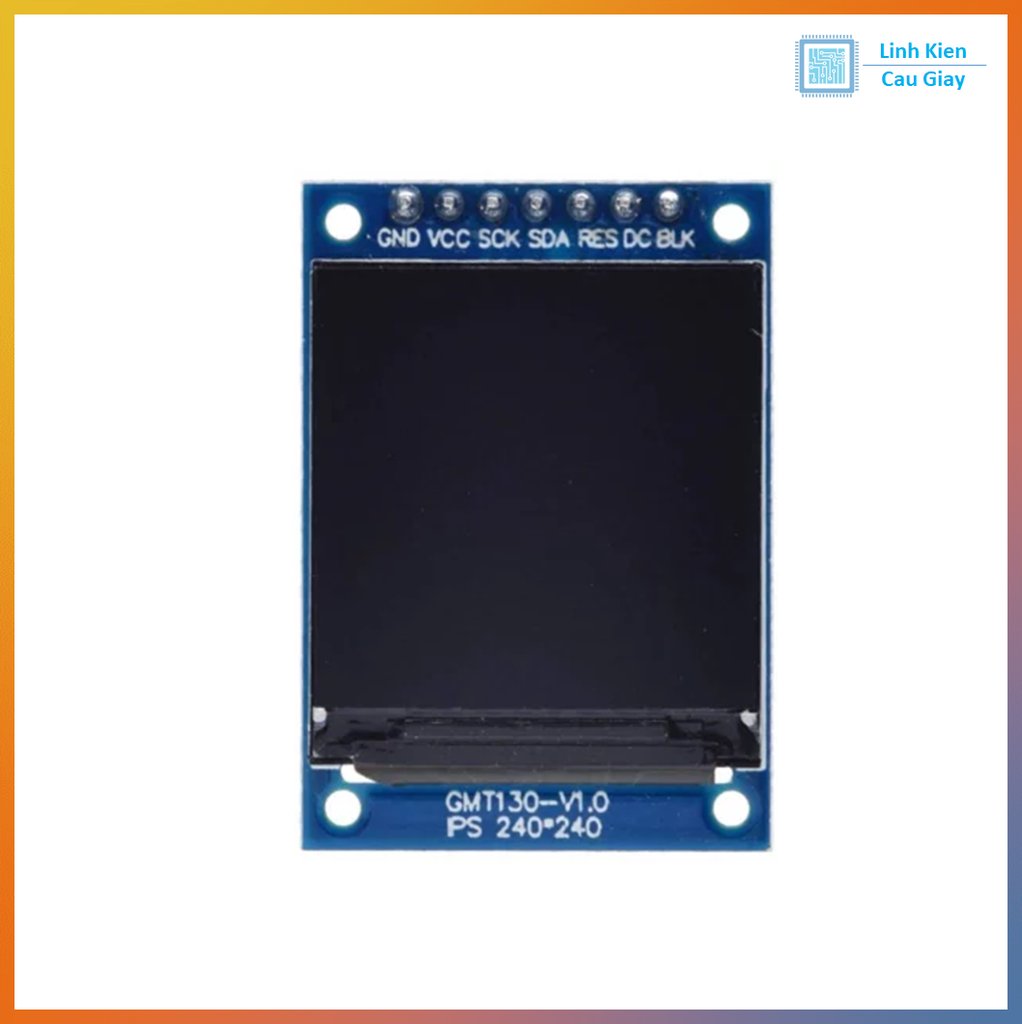

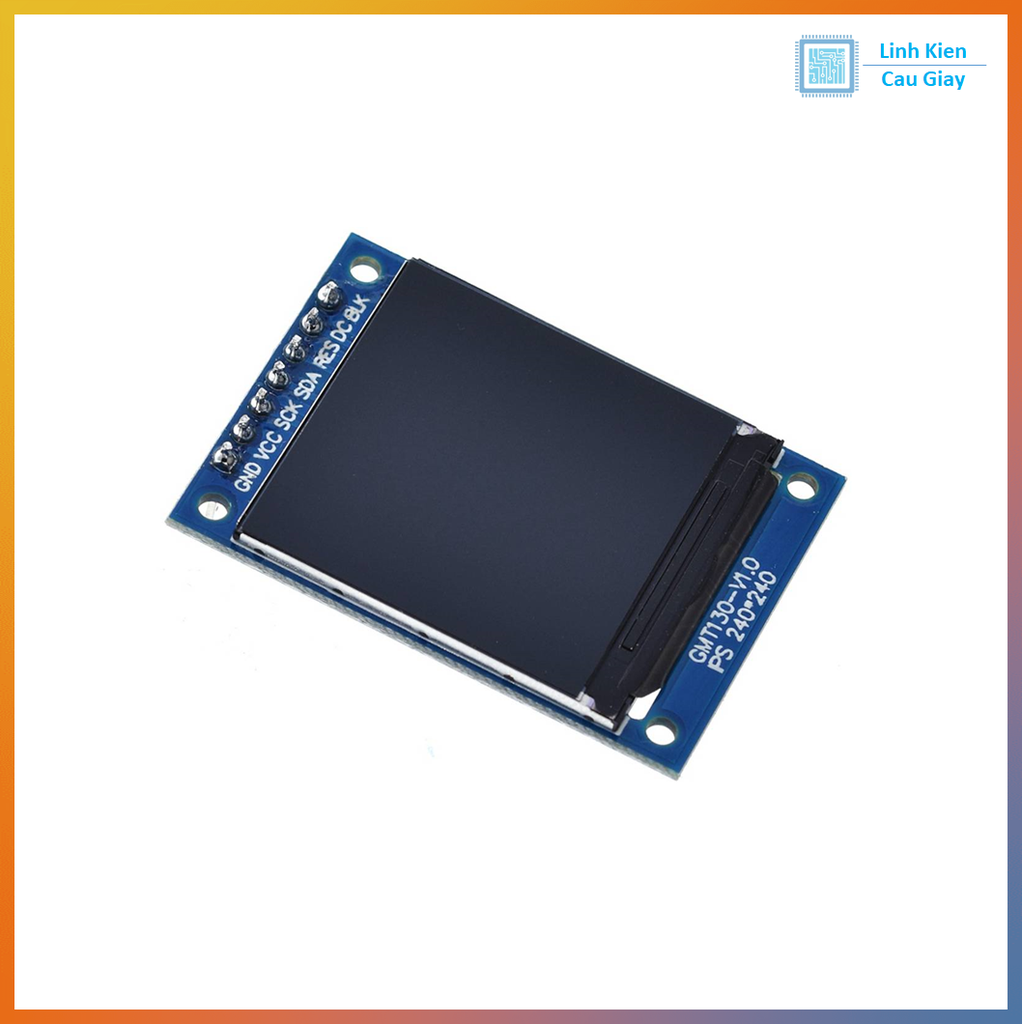

Màn hình LCD TFT 1.3 Inch Giao tiếp SPI Chip ST7789

(Mã SP:PVN3198)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

136.500₫

Mô tả :

Màn hình TFT 1.3" SPI dùng driver ST7789 (phổ biến), độ phân giải 240×240, màu 65K/262K, tốc độ cập nhật cao, tương thích với Arduino, ESP32, STM32, Raspberry Pi. Hỗ trợ thư viện Adafruit_ST7789 / Adafruit_GFX hoặc TFT_eSPI (ESP32), phù hợp dự án đồng hồ, UI mini, đo lường hiển thị, robot, IoT.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Màn hình LCD TFT 1.3 inch SPI – Độ phân giải 240×240, driver ST7789, hiển thị sắc nét cho Arduino/ESP32/STM32

Mô tả sản phẩm

  • Kích thước 1.3 inch, panel TFT màu, góc nhìn tốt.

  • Giao tiếp SPI tốc độ cao, ít chân, dễ tích hợp.

  • Driver ST7789 (phổ biến cho 1.3"): hỗ trợ vẽ hình, text, bitmap qua thư viện sẵn có.

  • Một số phiên bản có đèn nền (BL) điều khiển PWM để chỉnh độ sáng.

Ứng dụng

  • Đồng hồ, UI/GUI mini, hiển thị cảm biến, logger.

  • Robot/xe thông minh: bảng điều khiển nhỏ gọn.

  • DIY IoT: dashboard nhiệt độ/độ ẩm, mạng, trạng thái.

  • Thiết bị đo lường cầm tay, máy test.

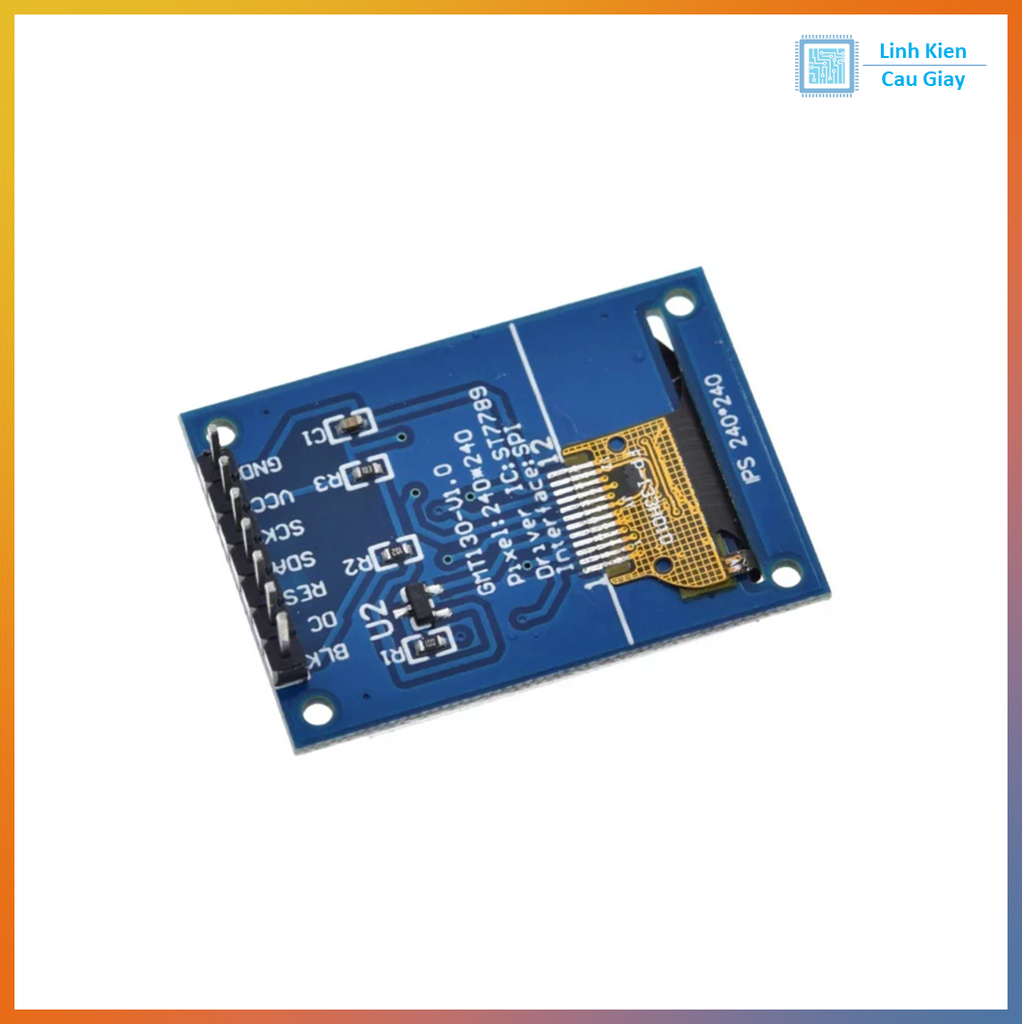

Sơ đồ chân

VCC | GND | SCL(SCK) | SDA(MOSI) | RES(RESET) | DC(A0) | CS | BL


Thông số kĩ thuật

  • Kích thước hiển thị: 1.3 inch.

  • Độ phân giải: 240 × 240 pixels.

  • Driver: ST7789 (phổ biến).

  • Màu: 65K/262K.

  • Giao tiếp: SPI (tốc độ cao).

  • Điện áp logic: 3.3V (nếu dùng Arduino UNO 5V → nên qua level shifter trừ khi board có sẵn chuyển mức).

  • Chân cắm: 8 pin (VCC, GND, SCK, MOSI, RES, DC, CS, BL).

  • Đèn nền: điều khiển PWM.

Hướng dẫn sử dụng

Arduino/UNO (5V):

  1. Cấp VCC 3.3V cho LCD; dùng module chuyển mức cho SCK/MOSI/DC/CS/RES (nếu board LCD không có sẵn).

  2. Cài thư viện Adafruit_GFX + Adafruit_ST7789.

  3. Khởi tạo: Adafruit_ST7789 tft = Adafruit_ST7789(CS, DC, RES);tft.init(240, 240);

ESP32 (3.3V):

  1. Nối trực tiếp GPIO SPI (SCK, MOSI) + DC/CS/RES/BL.

  2. Dùng TFT_eSPI hoặc Adafruit_ST7789; set chân trong User_Setup.h (TFT_eSPI).

  3. Tăng tốc SPI (40–80 MHz tuỳ ổn định dây).

Mẹo: nếu màn hình bị “lệch/đảo”, cấu hình offset/rotation theo ví dụ của thư viện (ST7789 thường cần set offset X/Y).

IB Zalo Kĩ Thuật để được cung cấp code mẫu : 0965832437

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
