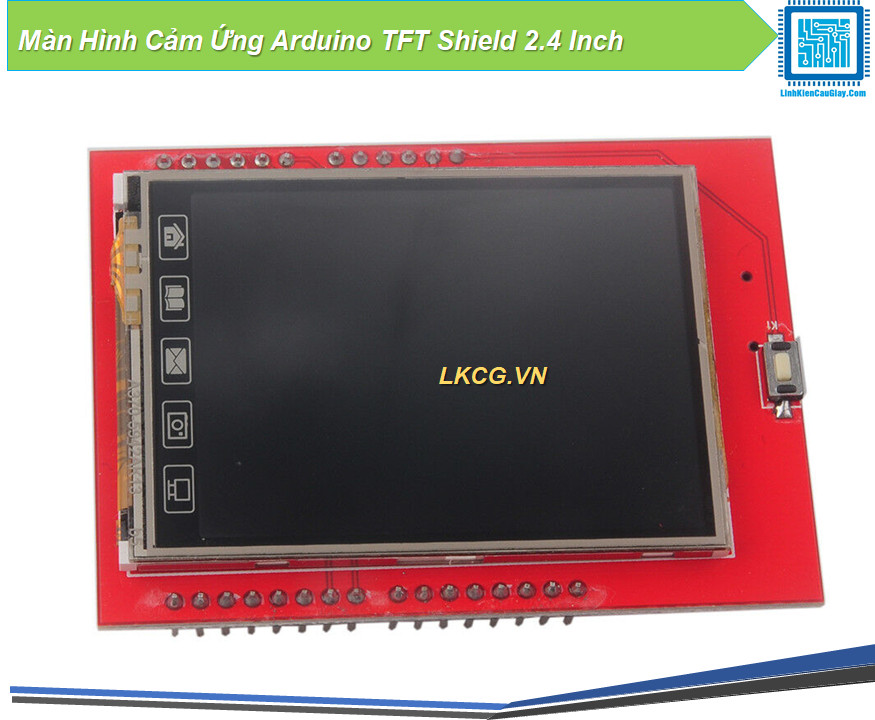

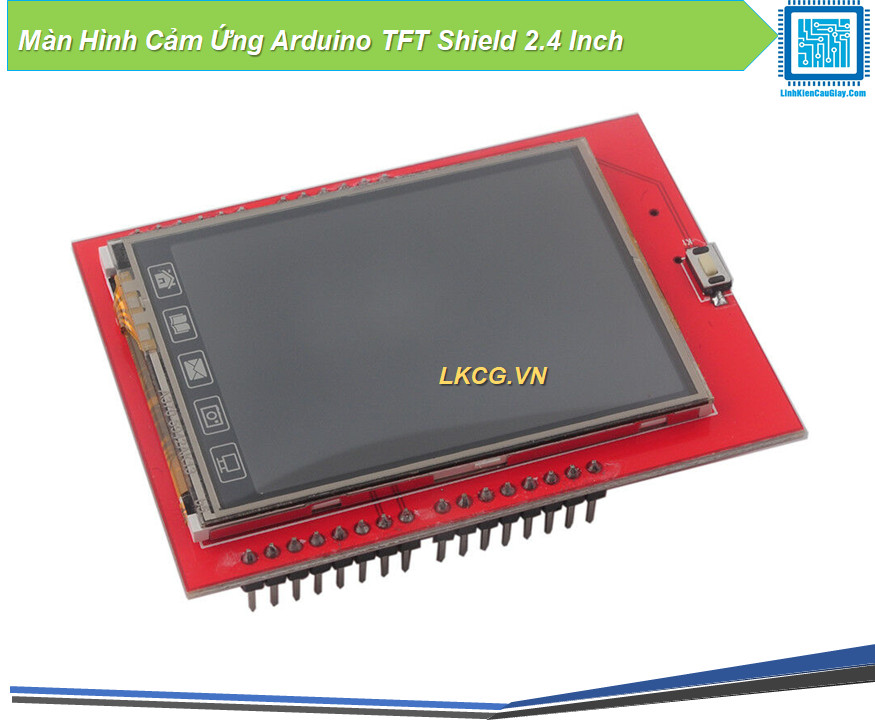

Màn Hình Cảm Ứng Arduino TFT Shield 2.4 Inch

(Mã SP:CG000259)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

136.500₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Màn Hình Cảm Ứng Arduino TFT Shield 2.4 Inch là module LCD màu kích thước 2.4 inch, độ phân giải 240×320 pixel, tích hợp cảm ứng điện trở và khe cắm thẻ nhớ microSD, thường dùng với Arduino UNO hoặc Mega2560. Đây là loại màn hình “shield” cắm trực tiếp lên board Arduino mà không cần dây nối.

Ứng dụng

  • Hiển thị giao diện đồ họa trên Arduino.

  • Làm màn hình cảm ứng điều khiển menu.

  • Hiển thị dữ liệu cảm biến, thông số đo.

  • Tích hợp khe thẻ nhớ để hiển thị ảnh hoặc dữ liệu.

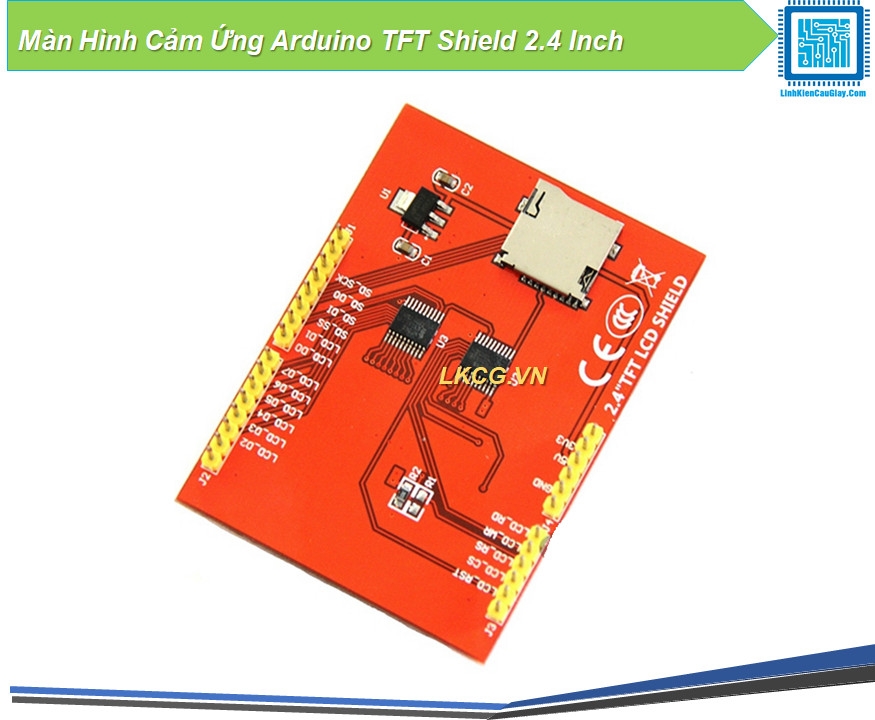

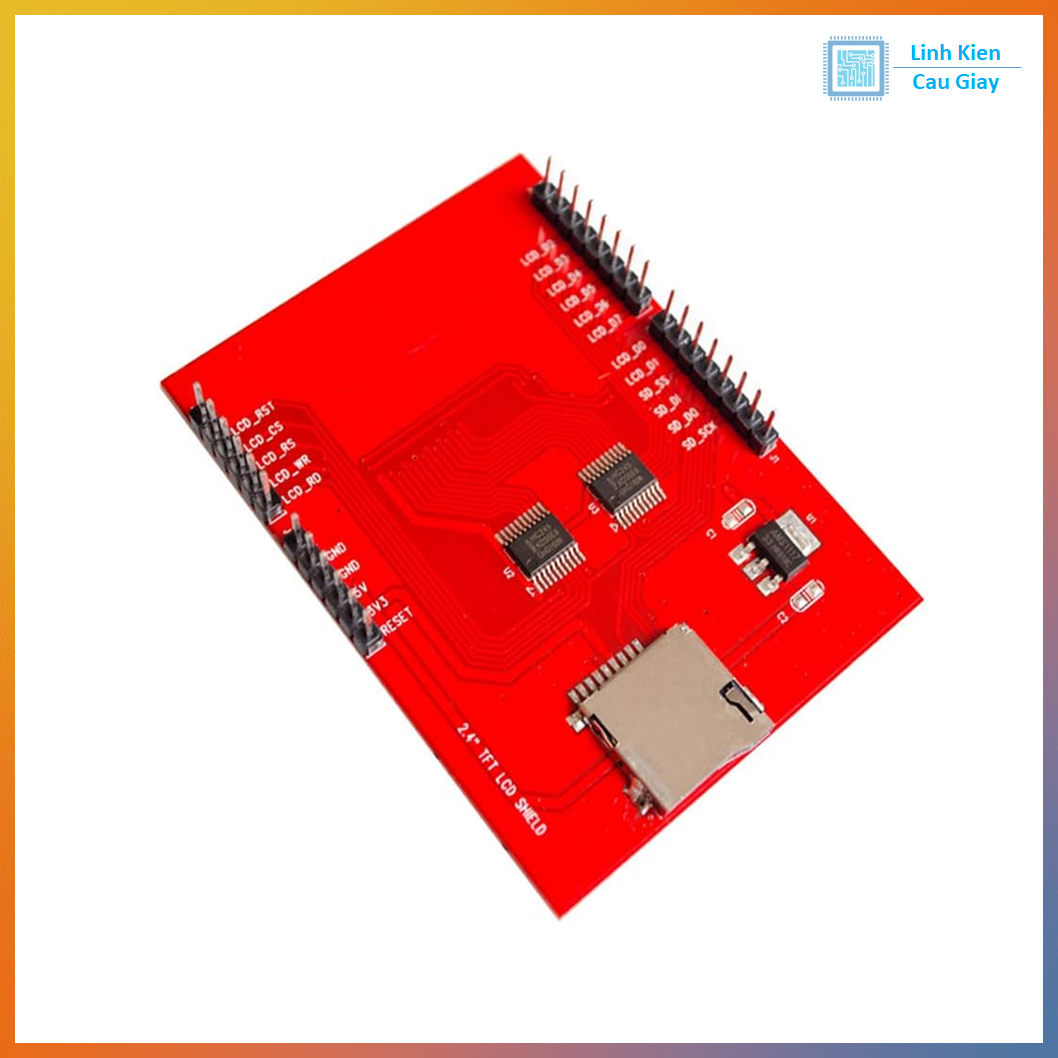

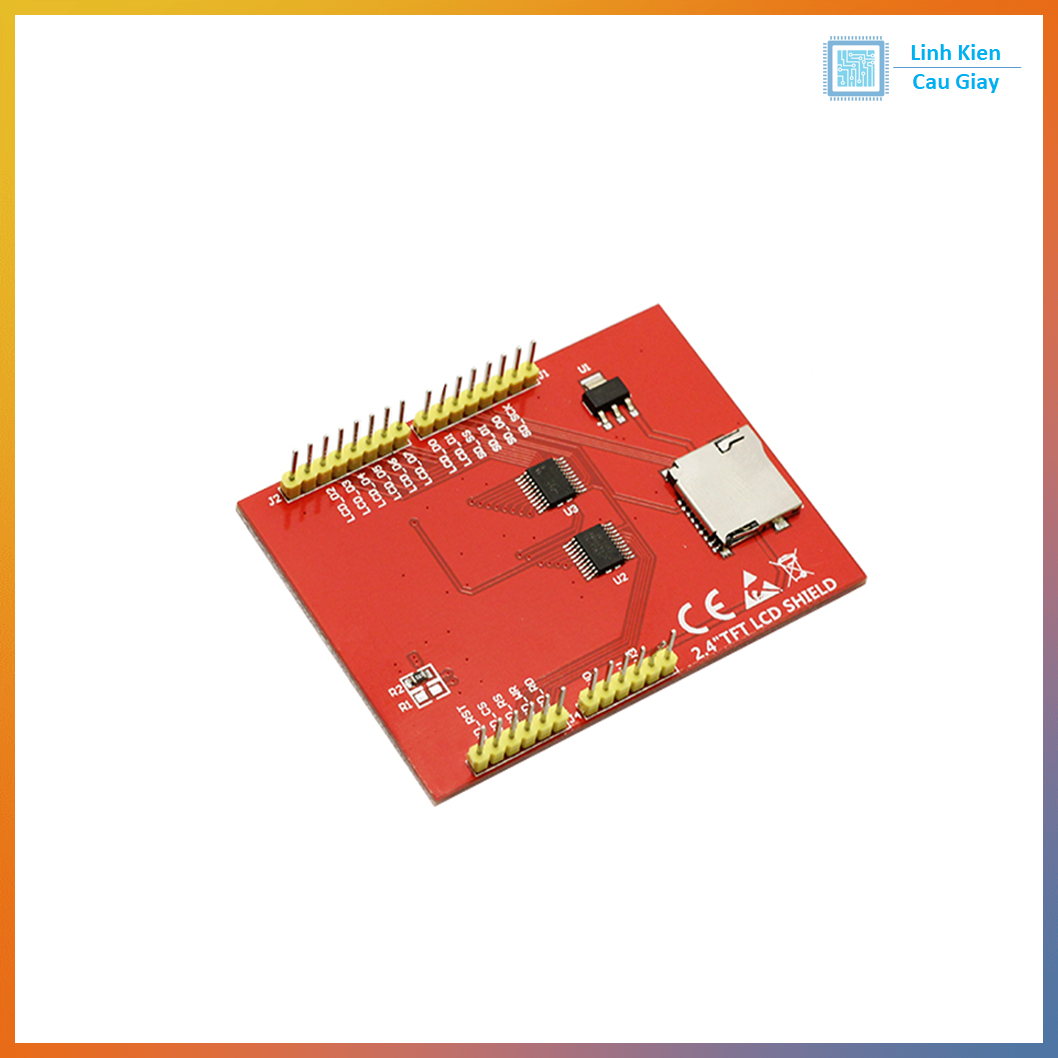

Sơ đồ chân

Khi cắm lên Arduino UNO:

  • D0-D7: Data bus của LCD

  • A0 / RS: Chọn thanh ghi

  • WR: Ghi dữ liệu

  • RD: Đọc dữ liệu

  • CS: Chọn chip

  • RST: Reset LCD

  • XP, XM, YP, YM: Chân cảm ứng

  • MISO, MOSI, SCK, CS_SD: Khe microSD

Thông số kĩ thuật

Thông số

Giá trị

Kích thước màn hình

2.4 inch

Loại màn hình

TFT LCD màu

Độ phân giải

240 × 320 pixel

Giao tiếp

Song song 8-bit (8080) qua các chân digital của Arduino

Driver IC

ILI9341 / HX8347G (tùy lô sản xuất)

Cảm ứng

Điện trở 4 dây (Resistive Touch)

Khe cắm thẻ nhớ

MicroSD

Điện áp hoạt động

3.3V / 5V (tương thích Arduino UNO, Mega2560)

Kích thước module

~71 × 52 mm





Hướng dẫn sử dụng

Để sử dụng màn hình, bạn có thể dùng thư viện:

  • Adafruit_GFX.h

  • Adafruit_TFTLCD.h

  • TouchScreen.h (để đọc cảm ứng)

Ví dụ code test nhanh:

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>
#include <TouchScreen.h>

#define LCD_CS A3
#define LCD_CD A2
#define LCD_WR A1
#define LCD_RD A0
#define LCD_RESET A4

Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);

void setup() {
  tft.begin(0x9341); // ID chip LCD
  tft.setRotation(1);
  tft.fillScreen(0xFFFF); // Màu trắng
  tft.setCursor(50, 50);
  tft.setTextColor(0x0000); // Màu đen
  tft.setTextSize(2);
  tft.println("Hello Arduino!");
}

void loop() {}

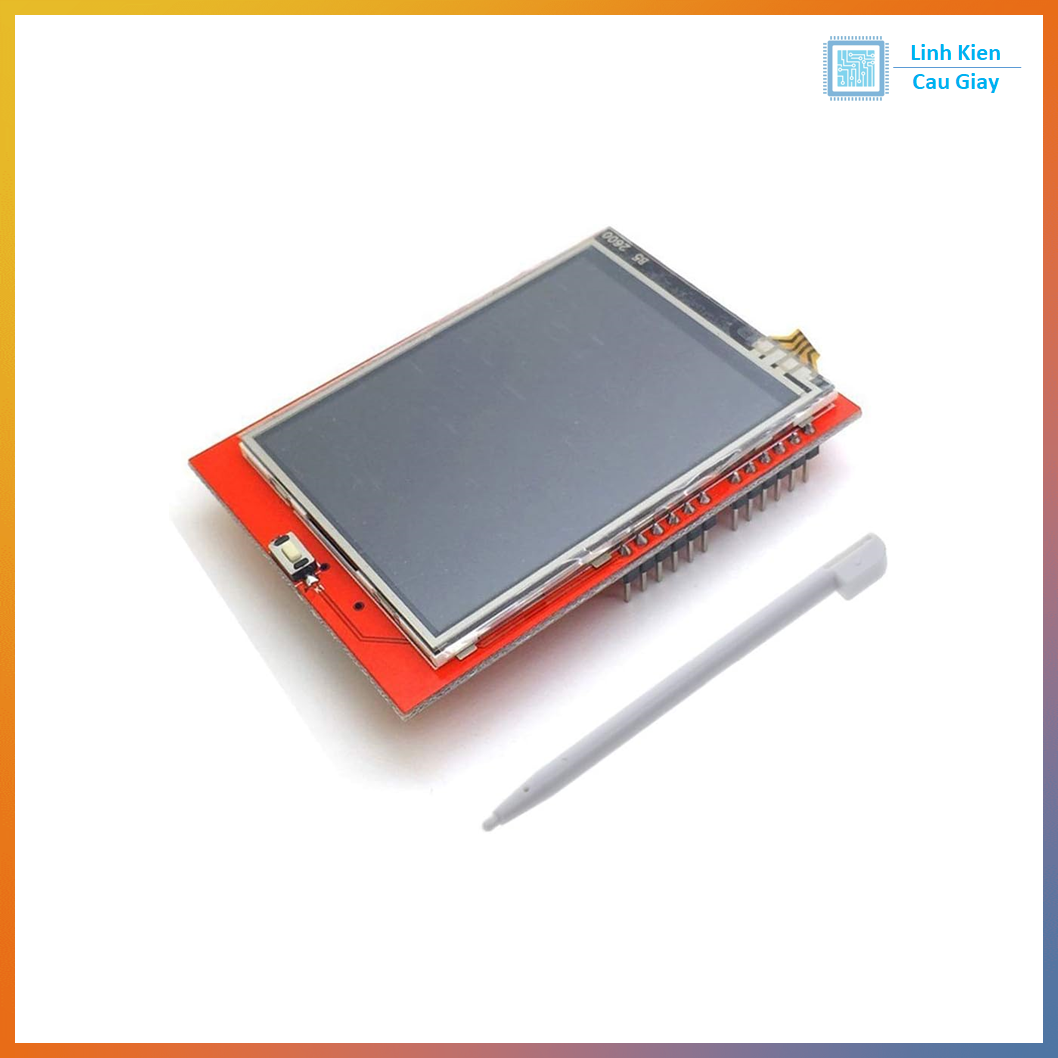

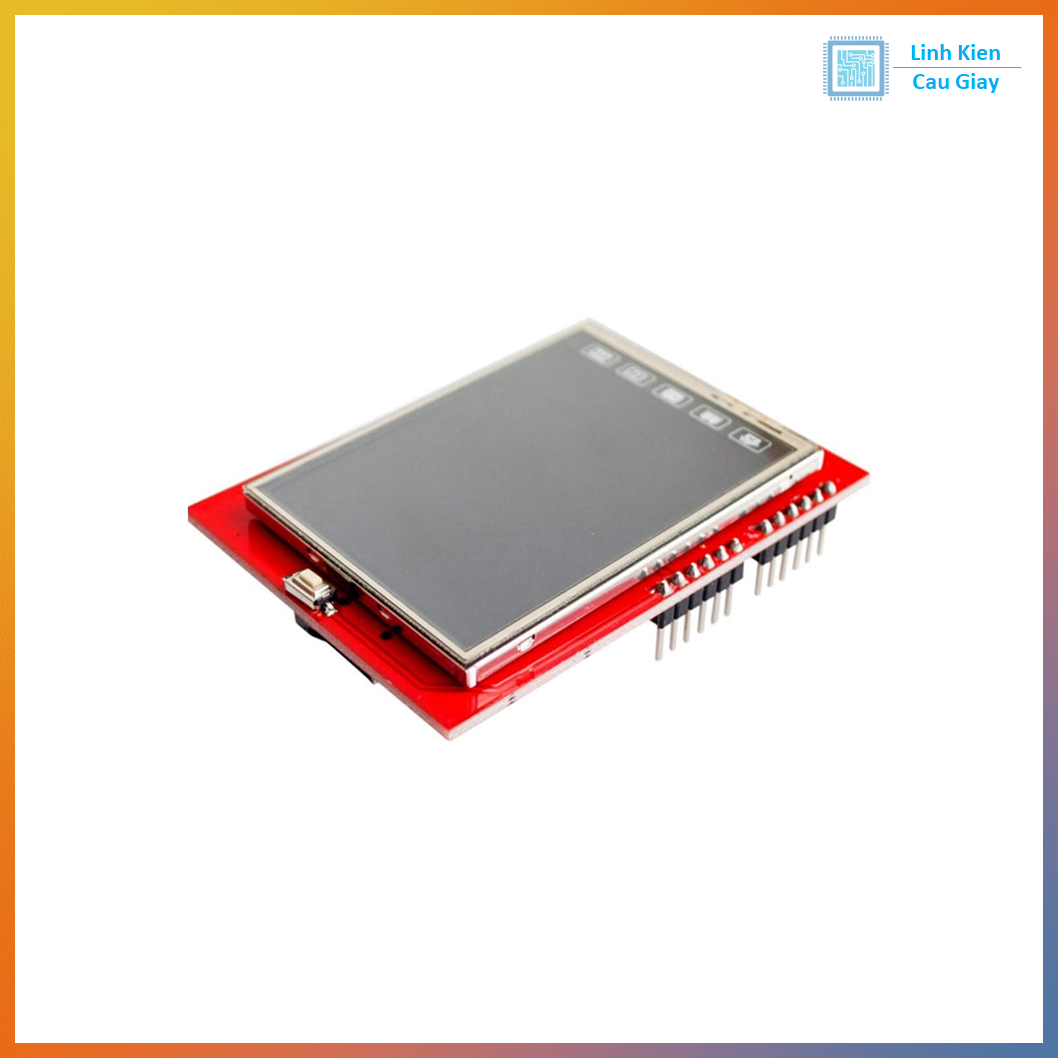

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker

Hashtag





.

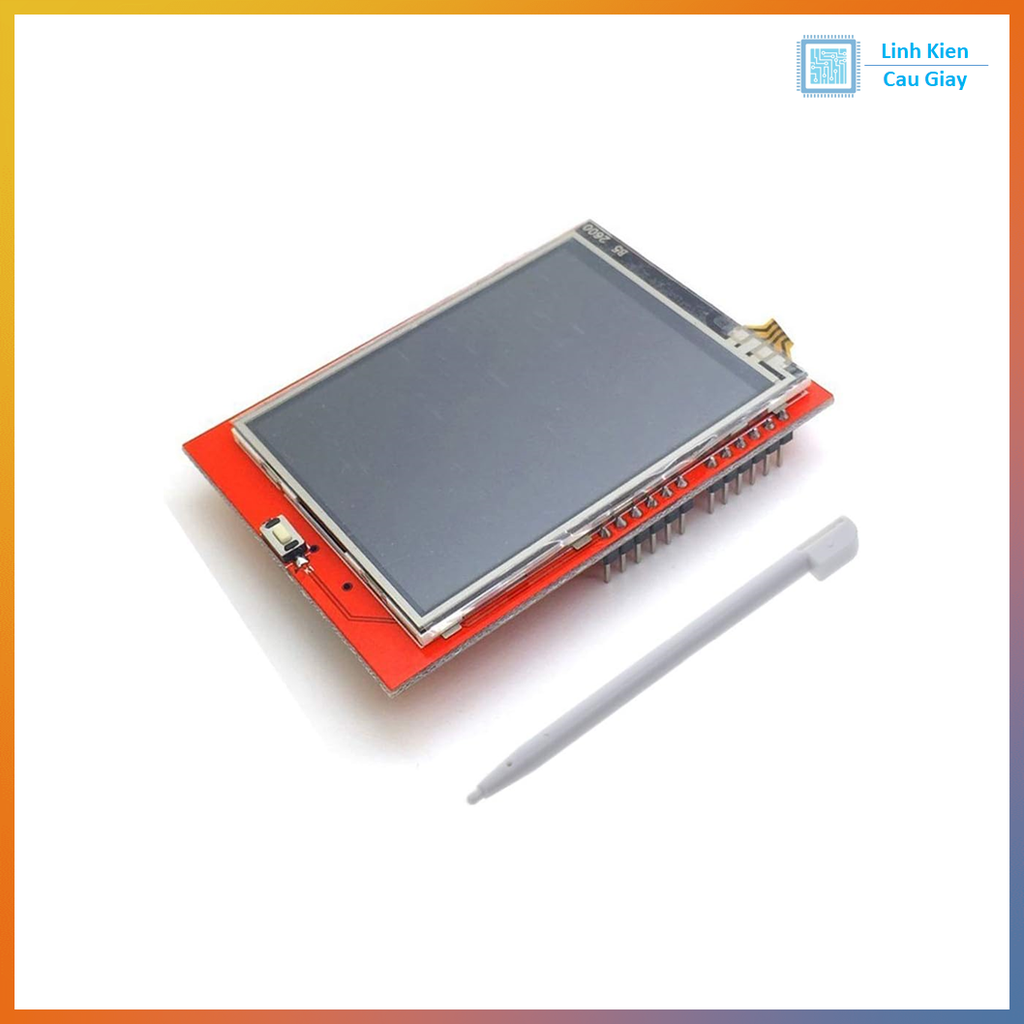

Kết quả hình ảnh cho Màn Hình Cảm Ứng Arduino TFT Shield 2.4 Inch
