Màn hình TFT LCD 1.28 inch tròn

Mô tả sản phẩm

Màn hình TFT LCD 1.28 inch tròn là loại màn hình hiển thị màu RGB toàn phần với độ phân giải 240x240 pixel, sử dụng giao tiếp SPI tốc độ cao và driver GC9A01. Với thiết kế hình tròn độc đáo, sản phẩm phù hợp cho các ứng dụng giao diện người dùng hiện đại như smartwatch, thiết bị đeo tay, thiết bị IoT, dashboard và các hệ thống nhúng.

Màn hình có màu sắc tươi sáng, góc nhìn rộng và tiêu thụ điện năng thấp, lý tưởng để kết hợp với các vi điều khiển như Arduino, ESP32, STM32,...

Ứng dụng

  • Thiết kế đồng hồ thông minh (smartwatch), thiết bị đeo tay

  • Giao diện điều khiển thiết bị IoT

  • Hệ thống hiển thị trạng thái thời gian thực trên robot, drone

  • Hiển thị hình ảnh, biểu tượng, đồ họa trong thiết bị nhúng

  • Tạo giao diện người dùng (GUI) cho Arduino/ESP32

Sơ đồ chân

Chân Ký hiệu Mô tả chức năng
1 VCC Nguồn 3.3V hoặc 5V
2 GND GND - Mass
3 SCL SPI Clock (SCK)
4 SDA SPI Data (MOSI)
5 RES Reset màn hình
6 DC Data/Command chuyển chế độ
7 CS Chip Select
8 BLK Điều khiển đèn nền (tùy loại)

Lưu ý: Một số module có thể có số lượng chân khác nhau hoặc thứ tự khác, hãy kiểm tra datasheet hoặc in trên mạch.

Thông số kĩ thuật

Thông số Giá trị
Kích thước màn hình 1.28 inch (tròn)
Độ phân giải 240 x 240 pixel
Driver IC GC9A01
Giao tiếp SPI
Màu sắc hiển thị RGB toàn phần (full color)
Điện áp hoạt động 3.3V (nhiều module hỗ trợ 5V)

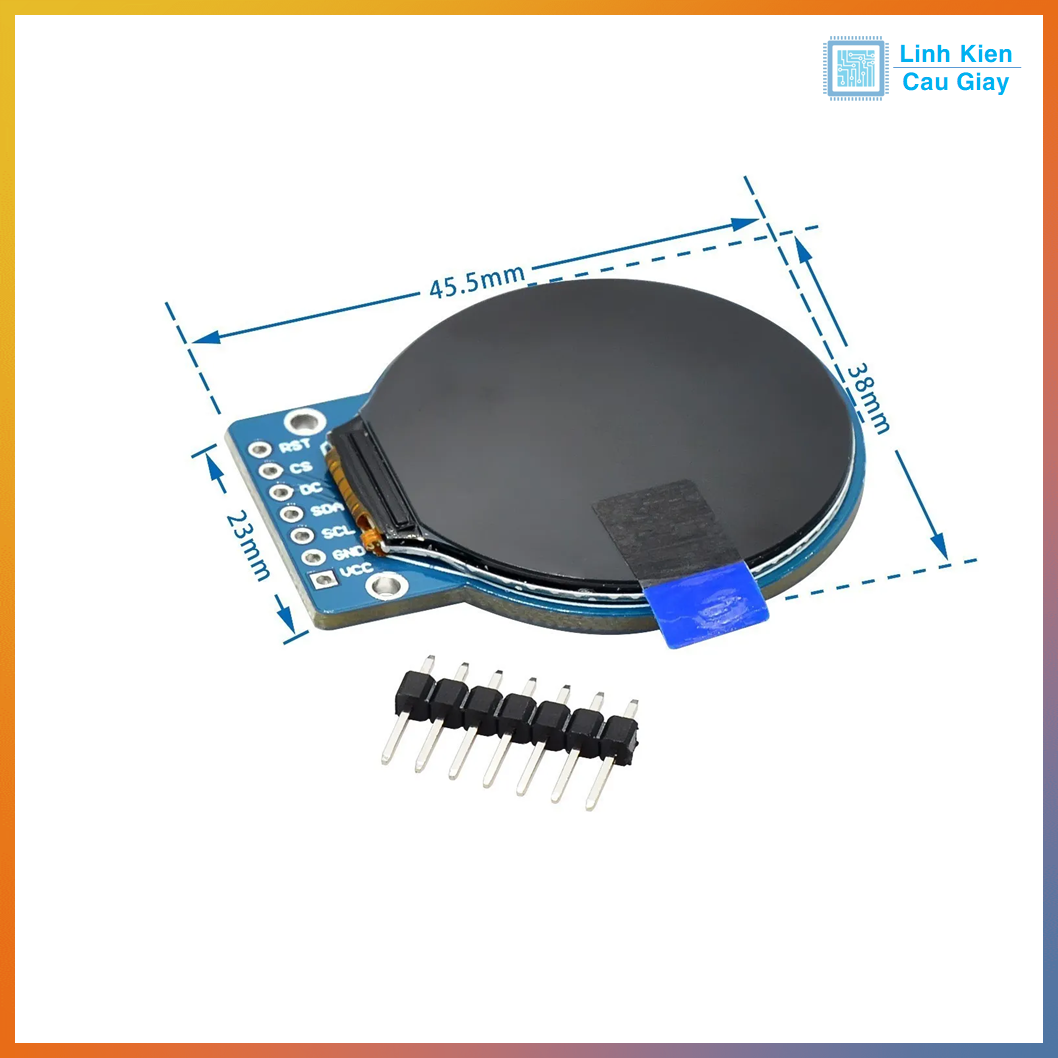

Kích thước module 38 x 45.5 x 3.2 mm
Kích thước hiển thị 32.4 x 32.4 mm
Loại hiển thị TFT LCD
Tốc độ SPI lên tới 10MHz

Hướng dẫn sử dụng

  1. Kết nối module với vi điều khiển qua giao tiếp SPI.

  2. Cài thư viện hỗ trợ GC9A01 như TFT_eSPI hoặc Adafruit_GFX + GC9A01 driver.

  3. Cấu hình đúng chân kết nối trong thư viện.

  4. Dùng lệnh vẽ chữ, hình, ảnh,… để hiển thị nội dung.

Có thể dùng với: Arduino UNO (dùng level shifter), ESP32, STM32, Raspberry Pi Pico,...

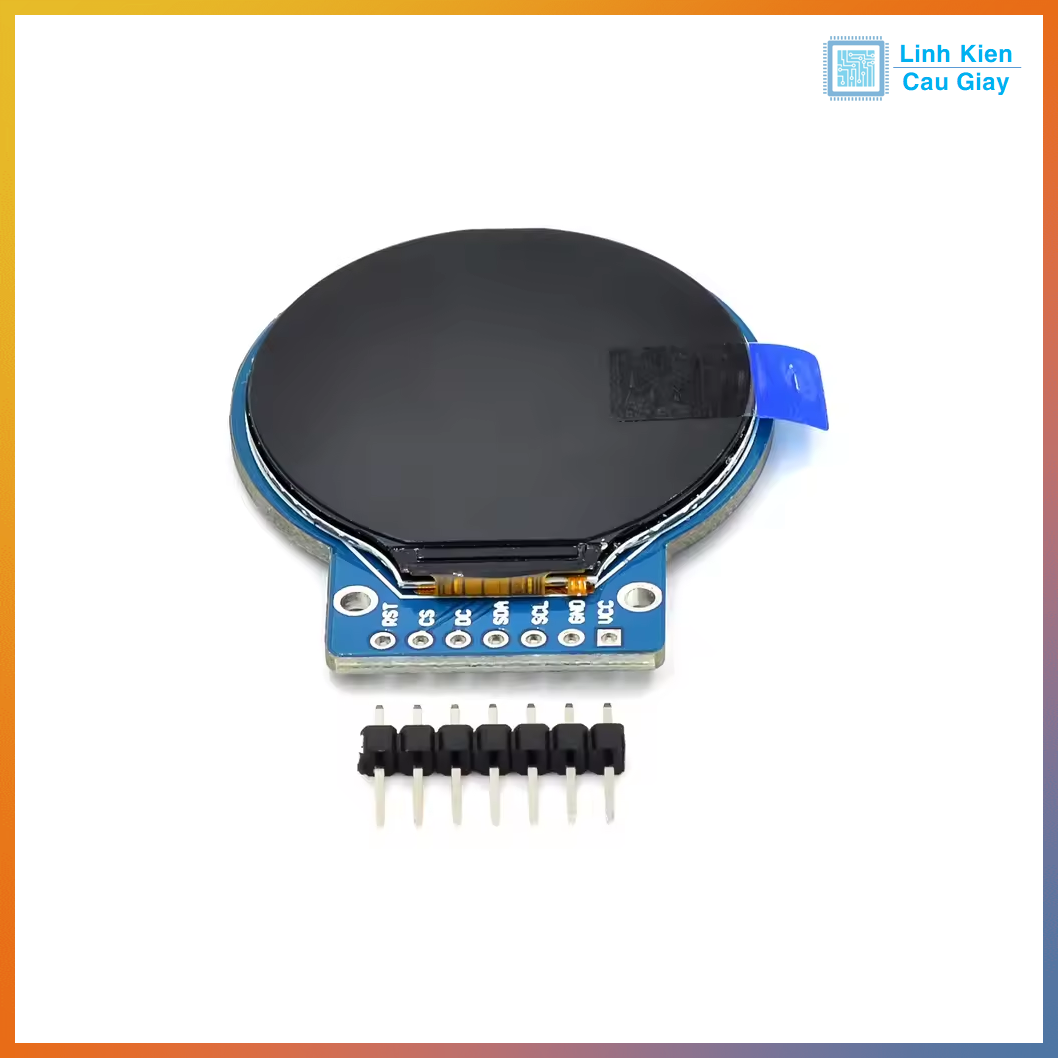

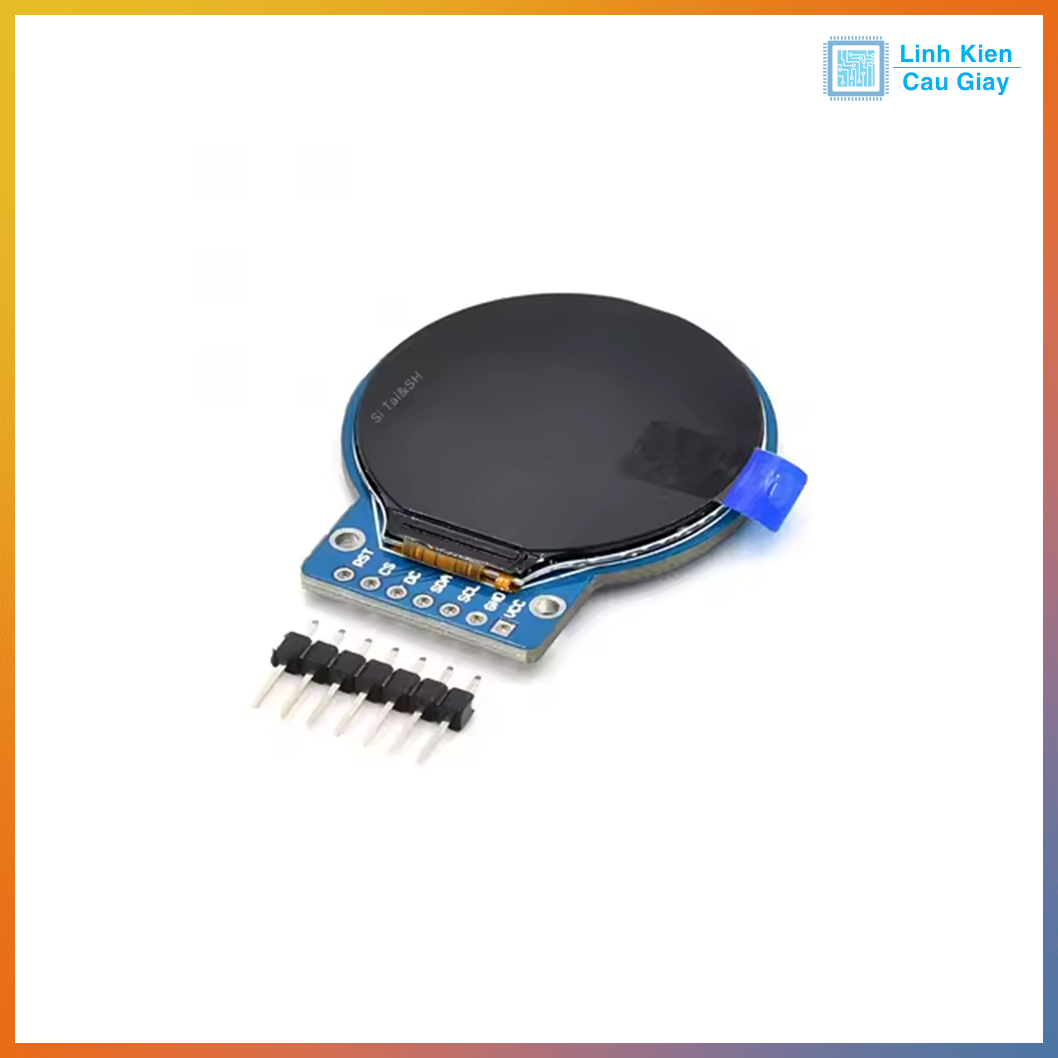

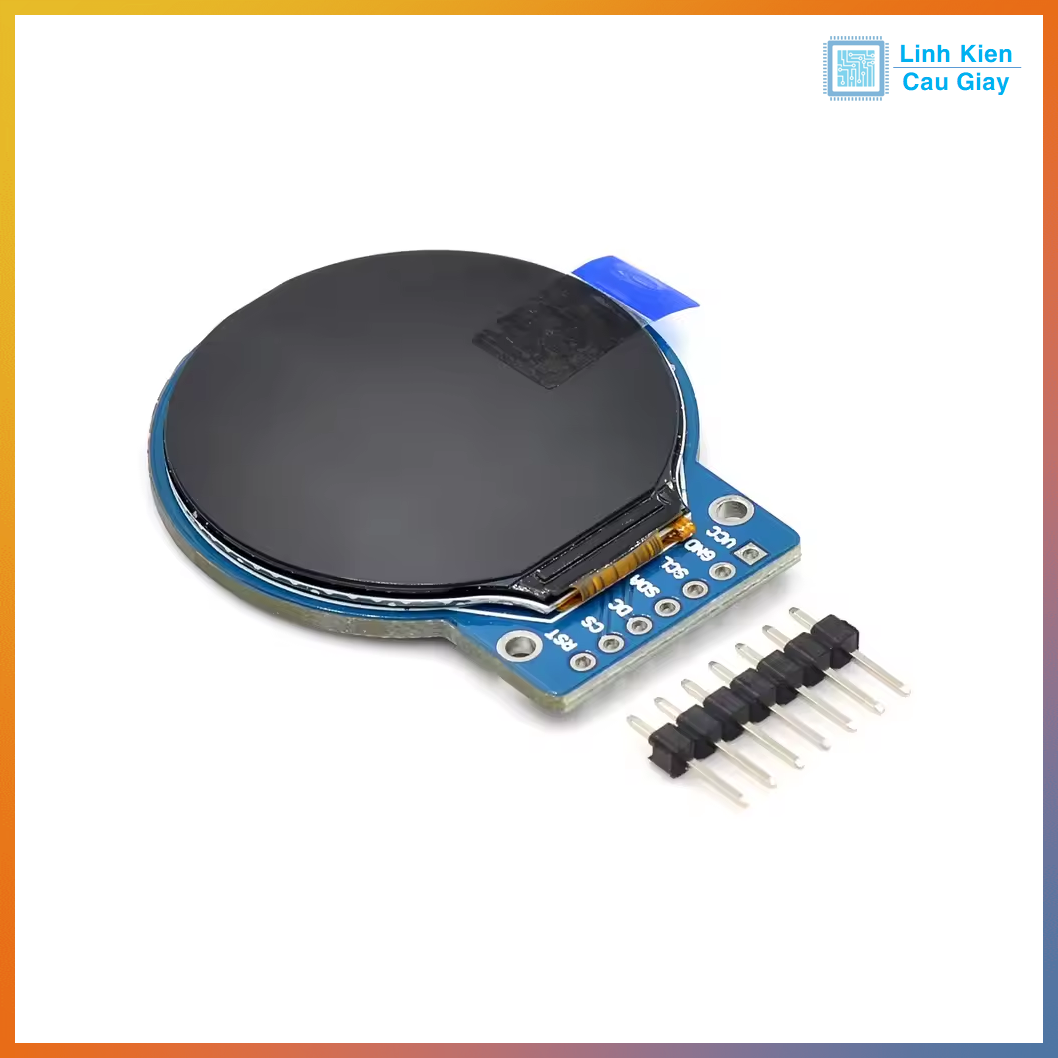

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
