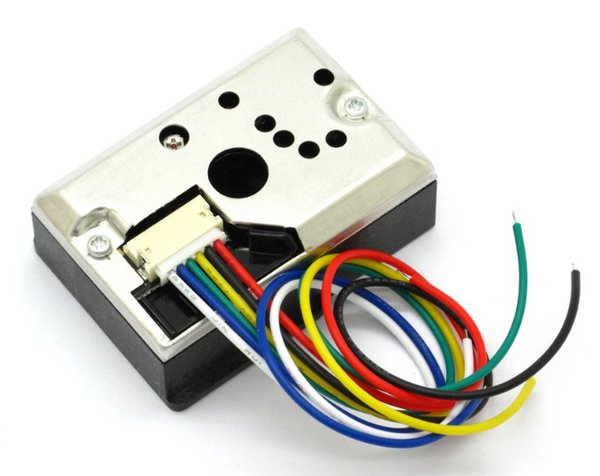

Cảm biến bụi Optical Dust Sensor PM2.5 GP2Y1010AU0F

Mô tả sản phẩm

Cảm biến bụi GP2Y1010AU0F (gọi tắt GP2) của hãng Sharp là loại cảm biến quang học dùng để phát hiện nồng độ bụi trong không khí. Bên trong cảm biến có LED hồng ngoại và photodiode hoạt động theo nguyên lý tán xạ ánh sáng khi có bụi đi qua. Module GP2 có kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao, thường được dùng để đo bụi mịn (PM2.5, PM10) trong không khí, cảnh báo chất lượng môi trường và các hệ thống lọc khí.

Ứng dụng

  • Đo và giám sát bụi mịn PM2.5, PM10 trong không khí.

  • Tích hợp trong các thiết bị máy lọc không khí, điều hòa thông minh.

  • Ứng dụng trong các dự án IoT: trạm quan trắc môi trường, Smart Home.

  • Cảm biến chất lượng không khí trong phòng thí nghiệm, xưởng sản xuất.

  • Các dự án nghiên cứu về sức khỏe và môi trường.

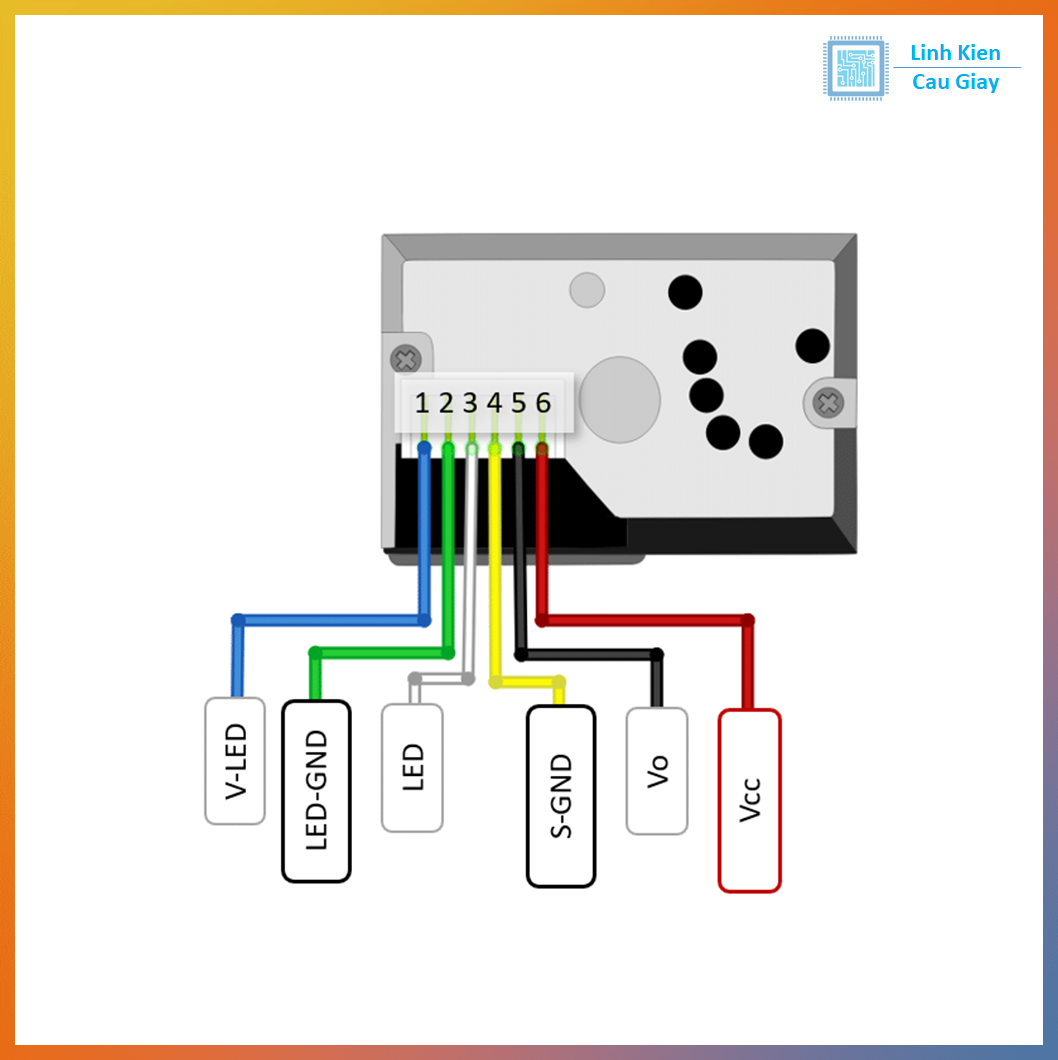

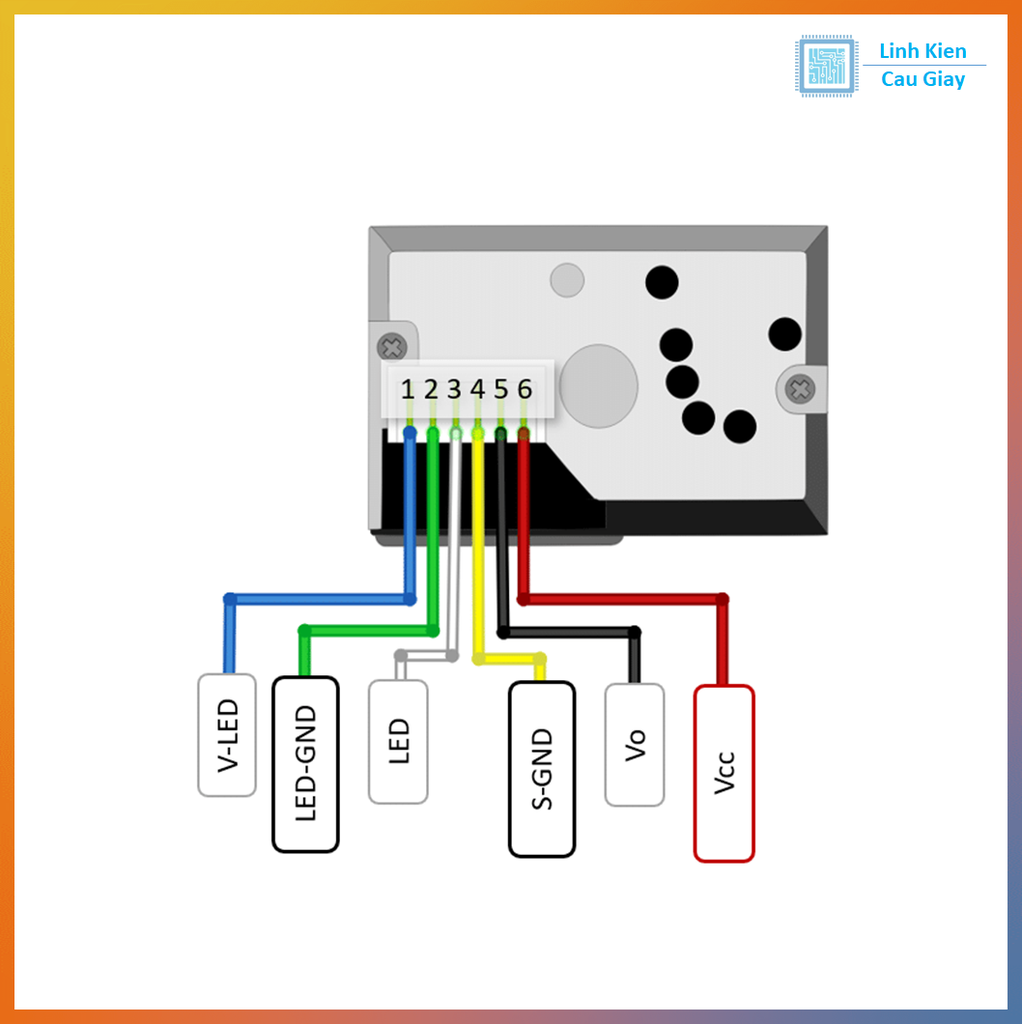

Sơ đồ chân

Cảm biến GP2Y1010AU0F có 6 chân:

  • Pin 1 (V-LED): Nguồn LED hồng ngoại (5V).

  • Pin 2 (LED-GND): Mass của LED.

  • Pin 3 (LED): Chân điều khiển LED (kích hoạt LED hồng ngoại).

  • Pin 4 (S-GND): Mass tín hiệu.

  • Pin 5 (Vo): Ngõ ra analog tỷ lệ với nồng độ bụi.

  • Pin 6 (Vcc): Nguồn cảm biến (5V).

Thông số kĩ thuật

  • Model: GP2Y1010AU0F (Sharp)

  • Nguyên lý: Quang học (LED hồng ngoại + photodiode).

  • Điện áp hoạt động: 5V DC.

  • Dòng tiêu thụ: 20 mA (LED), 11 mA (mạch đo).

  • Điện áp đầu ra: 0.9V (không khí sạch) → ~3.6V (nồng độ bụi cao).

  • Thời gian đáp ứng: <1 giây.

  • Kích thước: 46mm x 30mm x 17.6mm.

  • Độ nhạy: phát hiện bụi có kích thước từ ~0.8µm trở lên.

Hướng dẫn sử dụng

  • Cấp nguồn 5V cho cảm biến (Vcc và GND).

  • Dùng một chân GPIO PWM của vi điều khiển (Arduino, ESP32, STM32) để điều khiển LED (chu kỳ phát 10ms, bật LED trong 0.32ms).

  • Đọc giá trị analog từ chân Vo để tính toán nồng độ bụi.

  • Quy đổi điện áp analog sang nồng độ bụi (mg/m³ hoặc µg/m³) dựa theo công thức từ datasheet.

  • Có thể hiển thị giá trị trên OLED/LCD hoặc gửi dữ liệu lên hệ thống IoT.

Thư Viện Arduino :tại đây

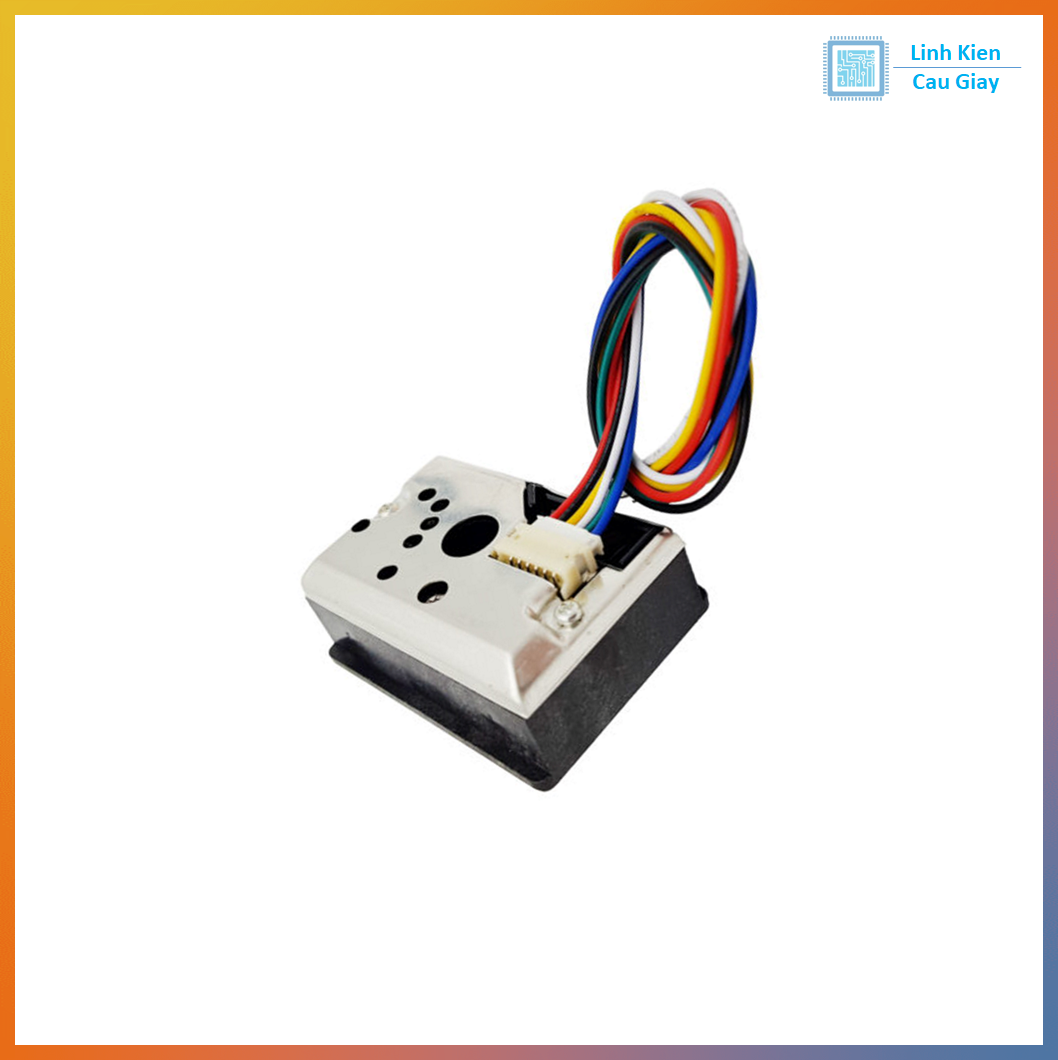

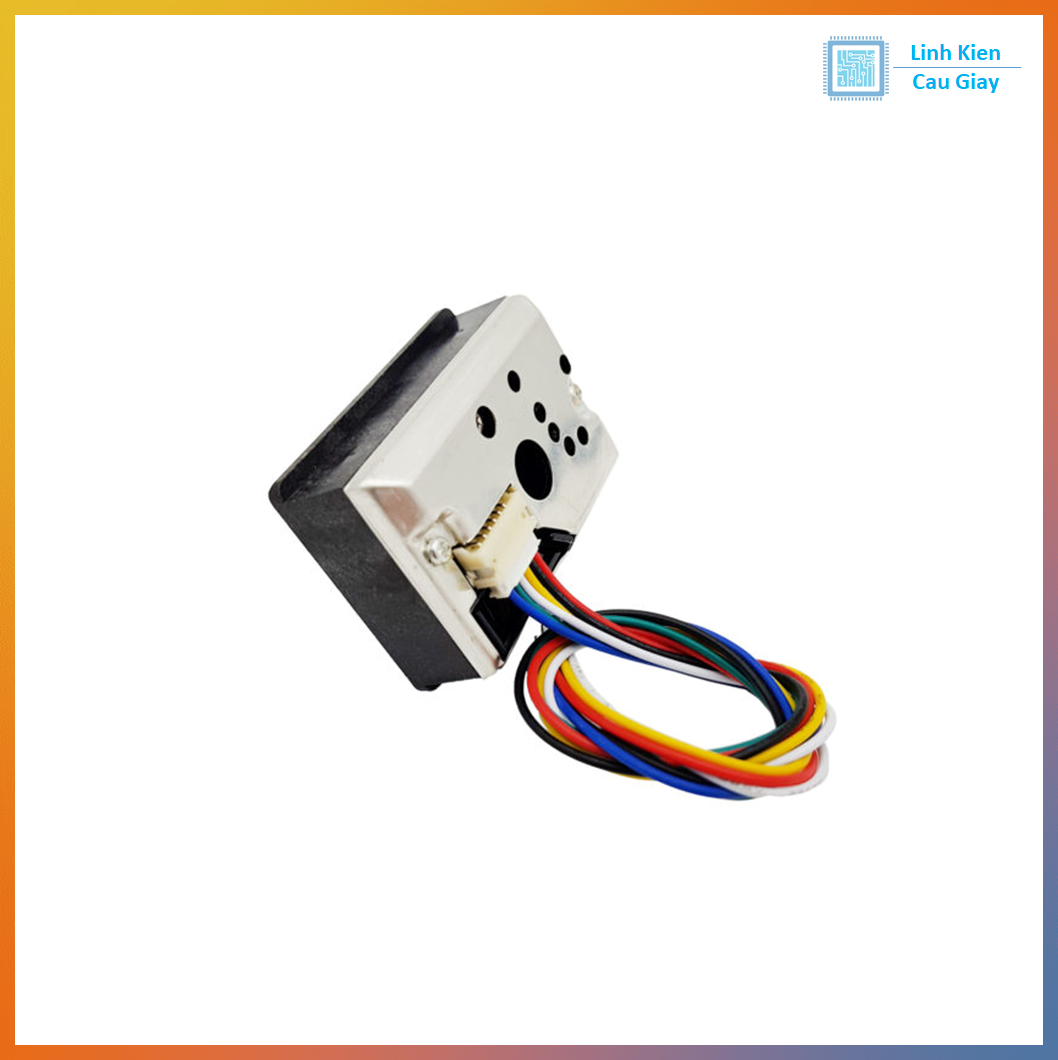

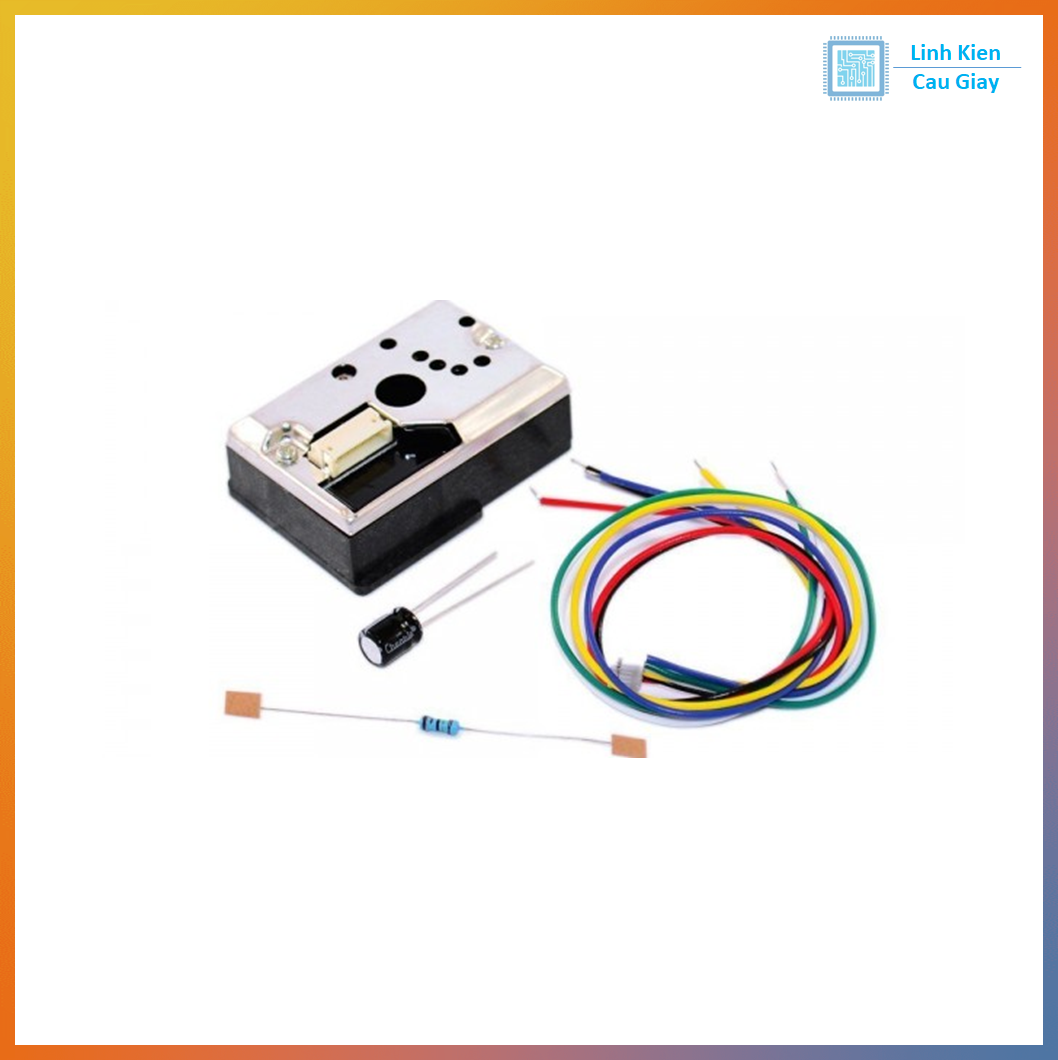

Hình ảnh
