Cảm Biến Khí H2 + GAS ( HYDRO) MQ-8
(Mã SP:CG000142)
Thương hiệu: Chưa cập nhật
52.500₫
Mô tả sản phẩm
Cảm Biến Khí H2 MQ-8 là giải pháp lý tưởng để phát hiện khí hydro (H2) trong không khí, với độ nhạy cao trong phạm vi 100-10000ppm. Sử dụng vật liệu SnO2 với mạch gia nhiệt, module cung cấp đầu ra analog (AO) và digital (DO), với ngưỡng điều chỉnh qua biến trở. Hoạt động ở 5V với thời gian làm nóng 48 giờ, sản phẩm tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác, phù hợp cho hệ thống phát hiện rò rỉ khí, an ninh công nghiệp, và giám sát môi trường. Thiết kế nhỏ gọn, bền bỉ, và giá thành hợp lý, đây là lựa chọn tối ưu cho người mới và chuyên gia.
Đặc điểm nổi bật:
-
Phát hiện khí hydro (H2) từ 100-10000ppm với độ nhạy cao.
-
Đầu ra analog (AO) và digital (DO), điều chỉnh ngưỡng qua biến trở.
-
Điện áp hoạt động 5V, thời gian làm nóng 48 giờ.
-
Kích thước nhỏ gọn: ~38 x 20mm (tùy phiên bản).
-
Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.
Ứng dụng
-
Phát hiện rò rỉ khí: Theo dõi rò rỉ hydro trong nhà máy, bồn chứa.
-
An ninh công nghiệp: Cảnh báo rò rỉ khí trong khu vực nguy hiểm.
-
Giám sát môi trường: Đo nồng độ hydro trong không khí.
-
Nông nghiệp: Kiểm tra khí hydro trong hệ thống sản xuất sinh học.
-
Học tập và thực hành: Dùng trong các bài học về cảm biến khí và vi điều khiển.
Sơ đồ chân
Module Cảm Biến Khí H2 MQ-8 có các chân kết nối chính:
-
VCC: Nguồn dương (5V DC).
-
GND: Nguồn âm (đất).
-
DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo khí vượt ngưỡng).
-
AO: Đầu ra analog (điện áp tương ứng với nồng độ khí, kết nối với ADC).
Lưu ý:
-
Biến trở điều chỉnh ngưỡng phát hiện khí cho đầu ra DO (LED sáng khi vượt ngưỡng).
Thông số kĩ thuật
-
Cảm biến: MQ-8.
-
Điện áp hoạt động: 5V DC (±0.2V).
-
Dòng tiêu thụ: ~150mA (bao gồm mạch gia nhiệt).
-
Phạm vi phát hiện: 100-10000ppm (khí hydro).
-
Độ nhạy: Điều chỉnh qua biến trở (mặc định ~100-1000ppm).
-
Thời gian làm nóng: 48 giờ (preheat).
-
Thời gian phản hồi: 10-30s.
-
Nhiệt độ hoạt động: -20°C đến +50°C.
-
Độ ẩm hoạt động: <95% RH.
-
Kích thước: ~38 x 20 x 14mm (tùy phiên bản).
-
Trọng lượng: ~10-15g.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Nguồn điện 5V DC (USB 5V, adapter, hoặc vi điều khiển).
-
Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.
-
Dây nối hoặc breadboard.
-
-

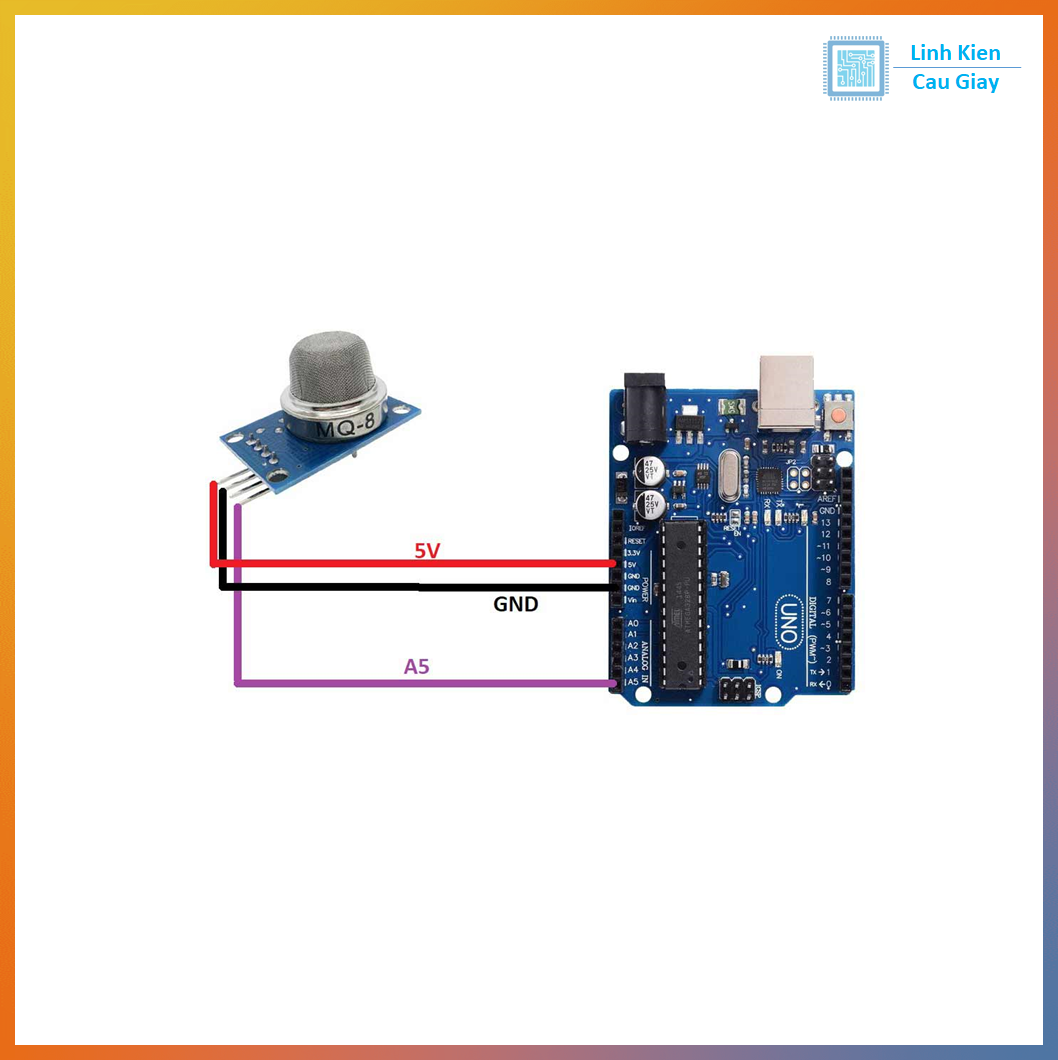

Kết nối:
-
Kết nối VCC và GND vào nguồn 5V (chú ý không đảo cực).
-
Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.
-
Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo nồng độ khí chính xác.
-
Đặt module ở nơi thoáng khí, để 48 giờ để làm nóng cảm biến trước khi sử dụng.
-
Xoay biến trở để cài đặt ngưỡng (LED sáng khi khí vượt ngưỡng).
-
-
Kiểm tra và sử dụng:
-
Bật nguồn, quan sát LED báo nguồn và trạng thái DO.
-
Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).
-
Đảm bảo môi trường đo không bị cản trở và tránh tiếp xúc với nước.
-
Lưu ý:
-
Không cấp nguồn vượt 5.2V hoặc đảo cực để tránh hỏng module.
-
Đảm bảo thời gian làm nóng 48 giờ trước khi đo để đạt độ chính xác cao.
-
Tránh sử dụng trong môi trường có độ ẩm >95% RH hoặc nhiệt độ >50°C để bảo vệ cảm biến.
-
Hiệu chuẩn với thiết bị đo khí chuẩn nếu cần độ chính xác cao.
Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
