Module Cảm biến khí gas tổng hợp MQ-5 – phát hiện LPG, khí thiên nhiên, khí than

Mô tả sản phẩm

Module cảm biến khí gas MQ-5 là cảm biến bán dẫn chuyên dùng để phát hiện rò rỉ khí gas như LPG (gas hóa lỏng), khí thiên nhiên (methane), khí than… Module tích hợp mạch so sánh LM393 (tùy phiên bản) giúp xuất ra 2 dạng tín hiệu:

• AOUT (Analog): giá trị mức khí theo điện áp (đọc ADC)

• DOUT (Digital): xuất mức 0/1 theo ngưỡng chỉnh bằng biến trở trên board

Sản phẩm phù hợp cho các dự án cảnh báo rò rỉ gas DIY, hệ thống an toàn nhà bếp, kho, phòng thí nghiệm… dễ kết nối với Arduino / ESP8266 / ESP32 / Raspberry Pi (qua ADC) / STM32.

Ứng dụng

• Cảnh báo rò rỉ gas bếp gas, bình gas, đường ống gas

• Giám sát khí trong kho, phòng máy, phòng thí nghiệm

• Hệ thống nhà thông minh: bật còi, bật quạt hút, gửi cảnh báo qua WiFi

• Dự án học tập: đo tín hiệu analog, so sánh ngưỡng, hiệu chuẩn cảm biến

Sơ đồ chân

Trên module thường có 4 chân:

• VCC: cấp nguồn 5V

• GND: mass

• AOUT / AO: ngõ ra Analog (đưa vào chân ADC)

• DOUT / DO: ngõ ra Digital (0/1, theo ngưỡng biến trở)

• Gợi ý đấu nhanh với Arduino UNO: VCC-5V, GND-GND, AO-A0, DO-D2.

Thông số kĩ thuật

• Loại cảm biến: MQ-5 (bán dẫn SnO₂, có sưởi)

• Khí phát hiện: LPG / khí thiên nhiên (CH₄) / khí than (CO, H₂… tùy điều kiện)

• Điện áp hoạt động module: 5V DC

• Ngõ ra: Analog (AO) + Digital (DO)

• Ngưỡng DO: chỉnh bằng biến trở trên board

• Thời gian làm nóng (preheat): cần làm nóng ban đầu để ổn định (thường vài phút; dùng nghiêm túc nên để ổn định lâu hơn)

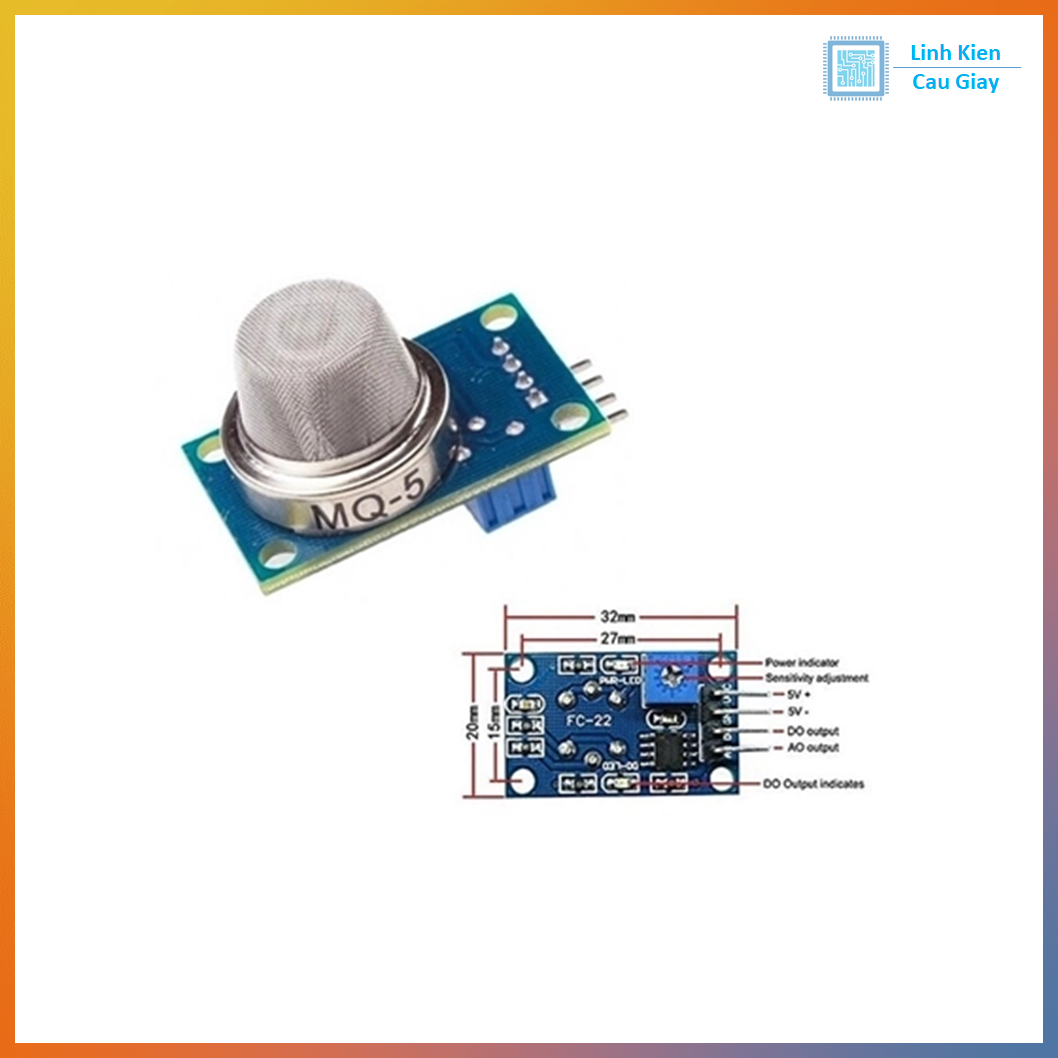

• Kích thước: tùy lô sản xuất (dạng board nhỏ như hình)

Lưu ý quan trọng: MQ-5 phù hợp phát hiện/ cảnh báo tương đối. Nếu cần đo nồng độ chuẩn ppm để kiểm định an toàn, nên dùng cảm biến/thiết bị đo chuyên dụng.

Hướng dẫn sử dụng

• Cấp nguồn 5V cho module, chờ cảm biến làm nóng để ổn định.

• Đọc tín hiệu:

  • AO: đọc ADC để lấy giá trị biến thiên theo nồng độ khí

  • DO: dùng làm tín hiệu cảnh báo (HIGH/LOW tùy module)

• Chỉnh ngưỡng DO bằng biến trở:

  • Vặn từ từ, quan sát LED/ trạng thái DO để đặt ngưỡng phù hợp môi trường.

• Khi dùng thực tế:

  • Đặt cảm biến nơi có khả năng rò rỉ, tránh nơi quá gió lùa mạnh làm nhiễu.

  • Kết hợp còi/relay/quạt hút hoặc gửi cảnh báo qua WiFi (ESP32/ESP8266).

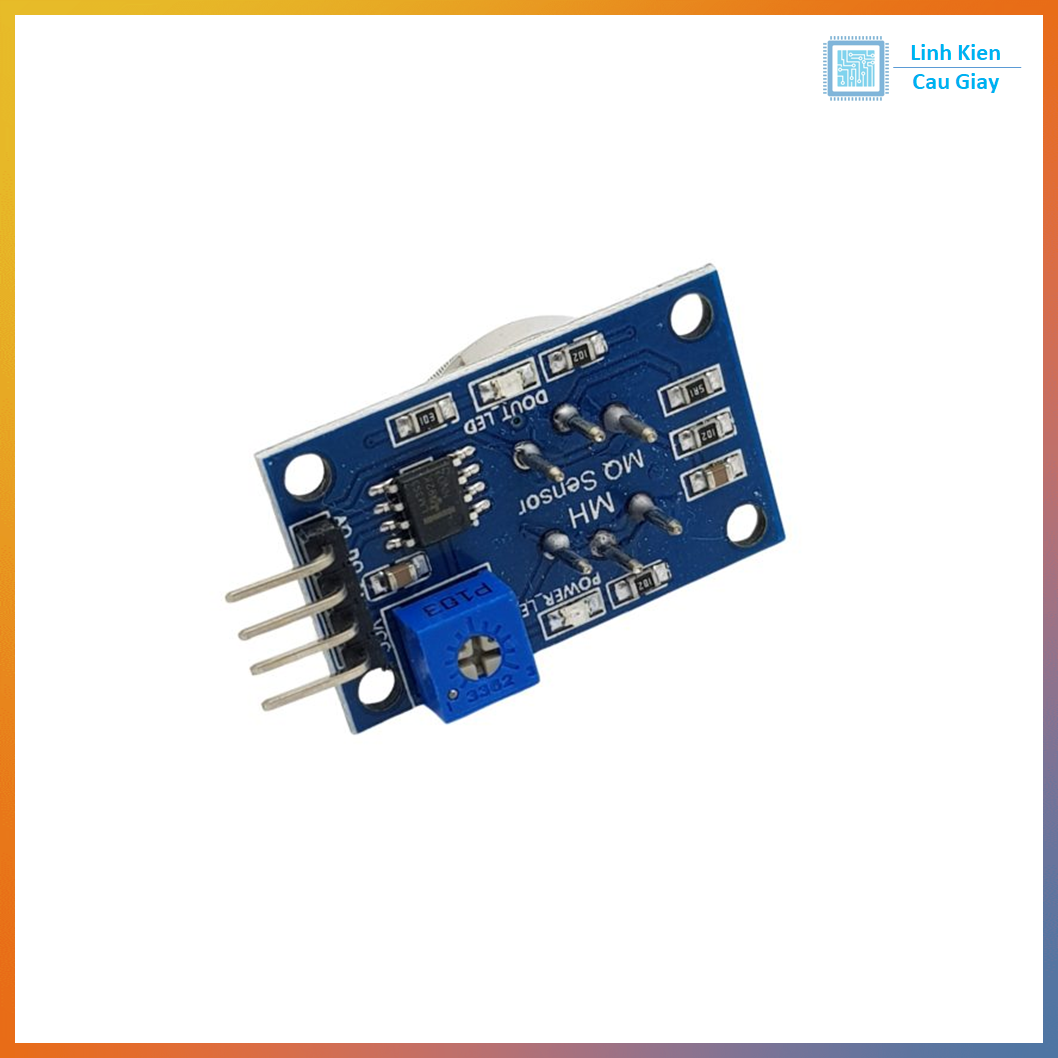

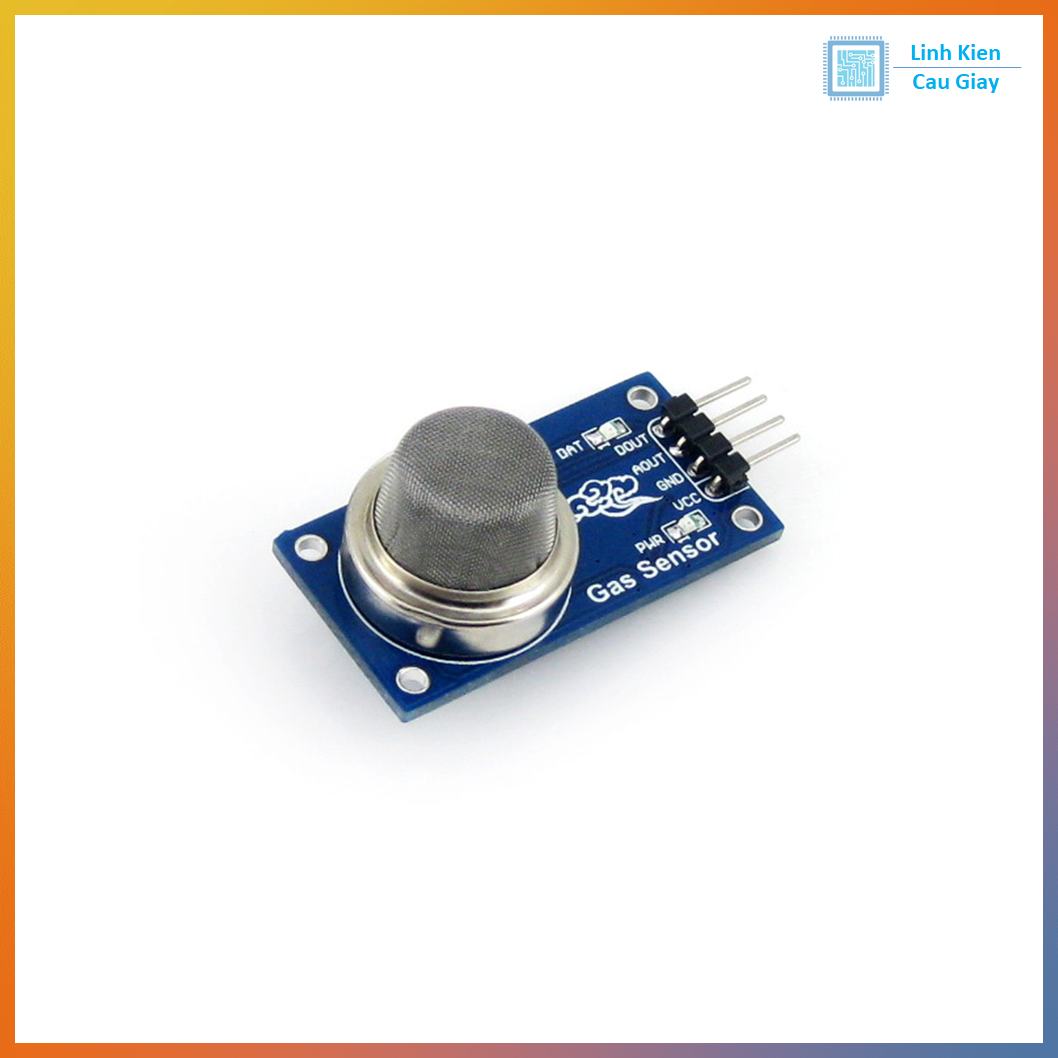

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
