Cảm biến nồng độ cồn MQ-3 – Alcohol Gas Sensor cho Arduino, ESP32

Mô tả sản phẩm

MQ-3 là cảm biến khí nhạy với hơi cồn (alcohol vapor), có thể phát hiện nồng độ từ 0.05 mg/L – 10 mg/L.
Bên trong sử dụng phần tử bán dẫn SnO₂, điện trở thay đổi theo nồng độ cồn.
Module đi kèm mạch so sánh LM393, có ngõ ra AO (Analog) và DO (Digital), dễ dùng trong các hệ thống cảnh báo.

Ứng dụng

• Máy đo nồng độ cồn cho người lái xe.

• Hệ thống cảnh báo khi phát hiện hơi rượu bia.

• IoT/Smart Home: cảm biến môi trường, an toàn.

• Robot thông minh phát hiện khí đặc biệt.

• Dự án DIY học tập với Arduino/ESP32.

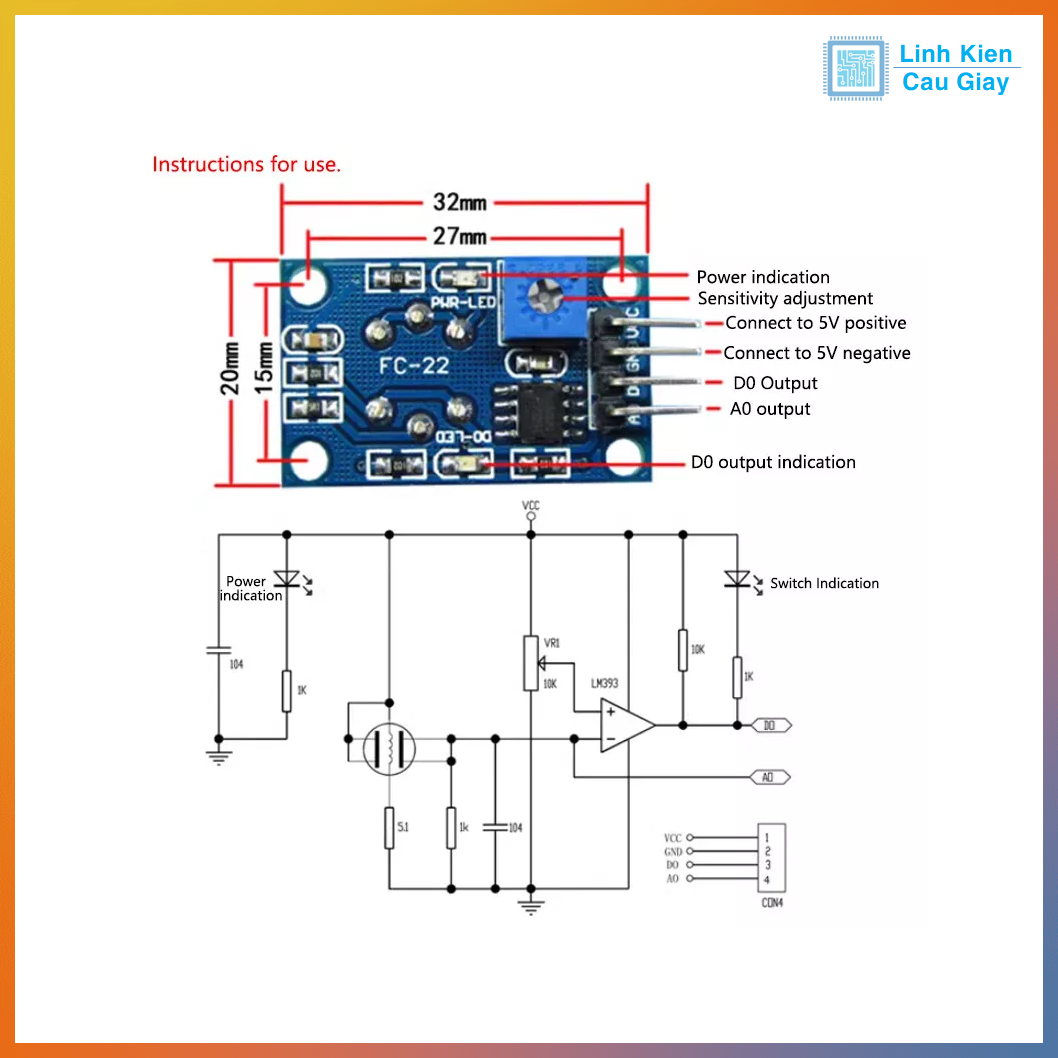

Sơ đồ chân

• VCC: 5V.

• GND: mass.

• DO: ngõ ra Digital (0/1 khi vượt ngưỡng).

• AO: ngõ ra Analog (tín hiệu tỷ lệ nồng độ).

Thông số kĩ thuật

• Model: MQ-3.

• Phát hiện: hơi rượu, bia (alcohol vapor).

• Điện áp hoạt động: 5V DC.

• Ngõ ra: DO (Digital), AO (Analog).

• Dải phát hiện: 0.05 mg/L – 10 mg/L.

• IC so sánh: LM393 (tích hợp trên module).

• Thời gian sấy cảm biến: 20 – 30 giây.

• Kích thước module: ~32mm x 20mm.

Hướng dẫn sử dụng

• Cấp nguồn 5V vào VCC và GND.

• Kết nối AO với chân analog Arduino/ESP32 để đọc giá trị nồng độ.

• Kết nối DO với chân digital để phát hiện vượt ngưỡng.

• Dùng biến trở trên module để điều chỉnh độ nhạy (ngưỡng kích hoạt DO).

• Khi test, cần để cảm biến “sấy nóng” vài chục giây trước khi đo chính xác.

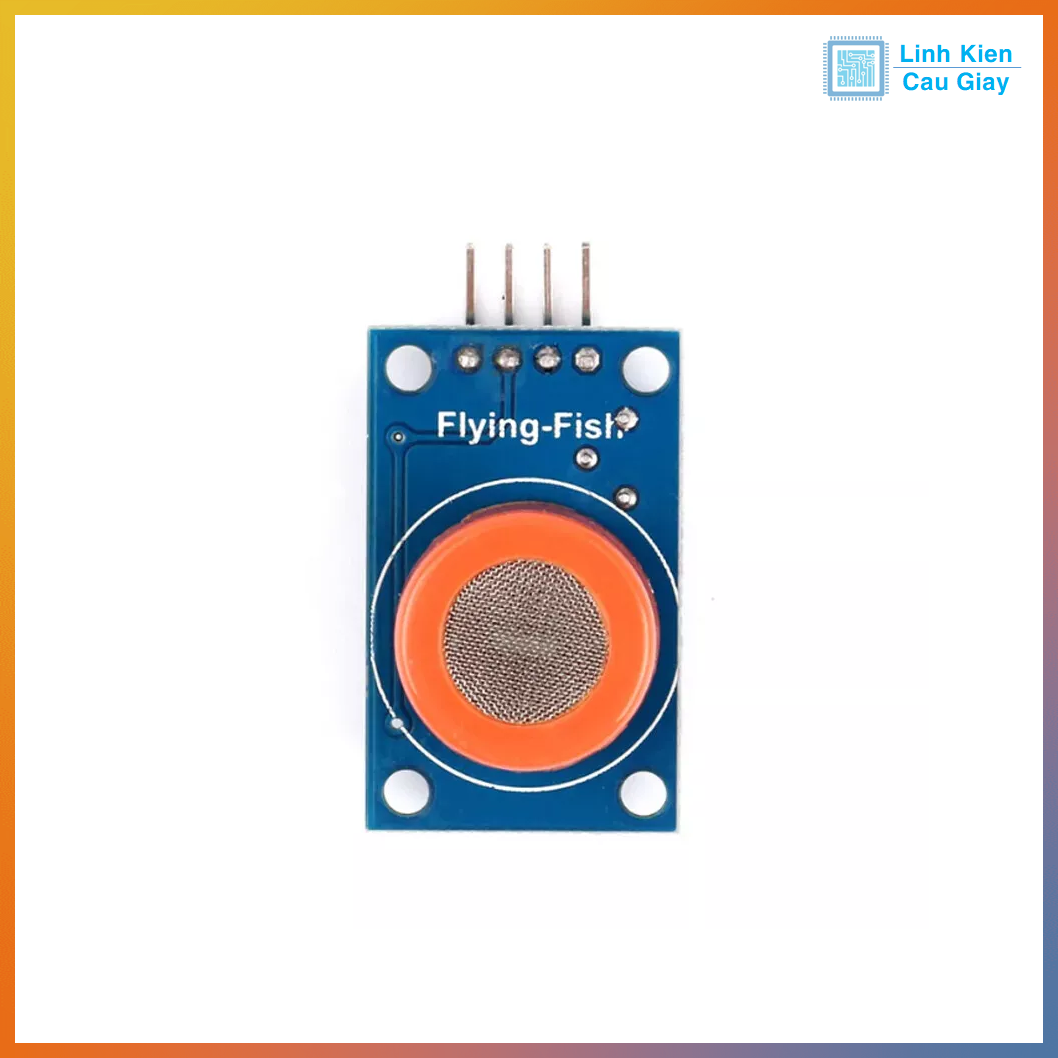

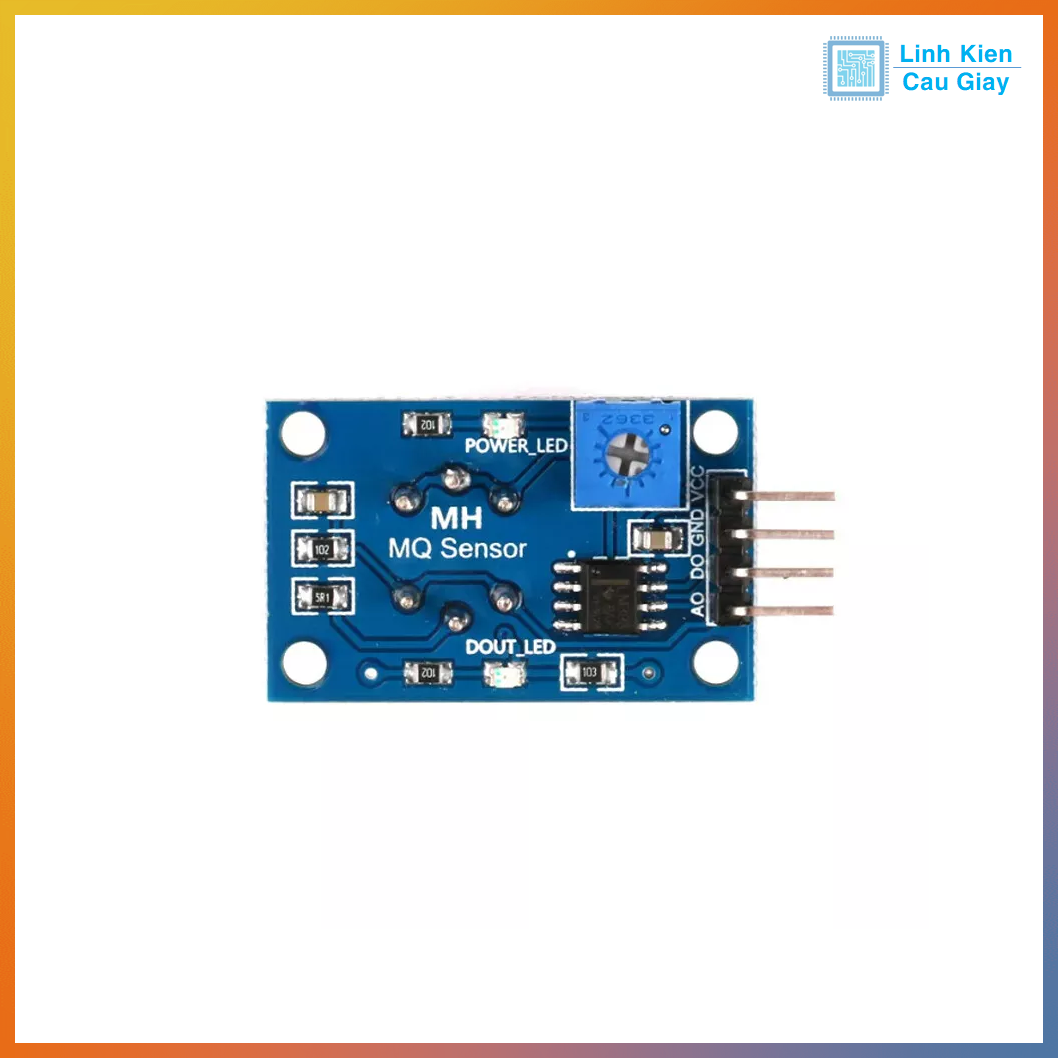

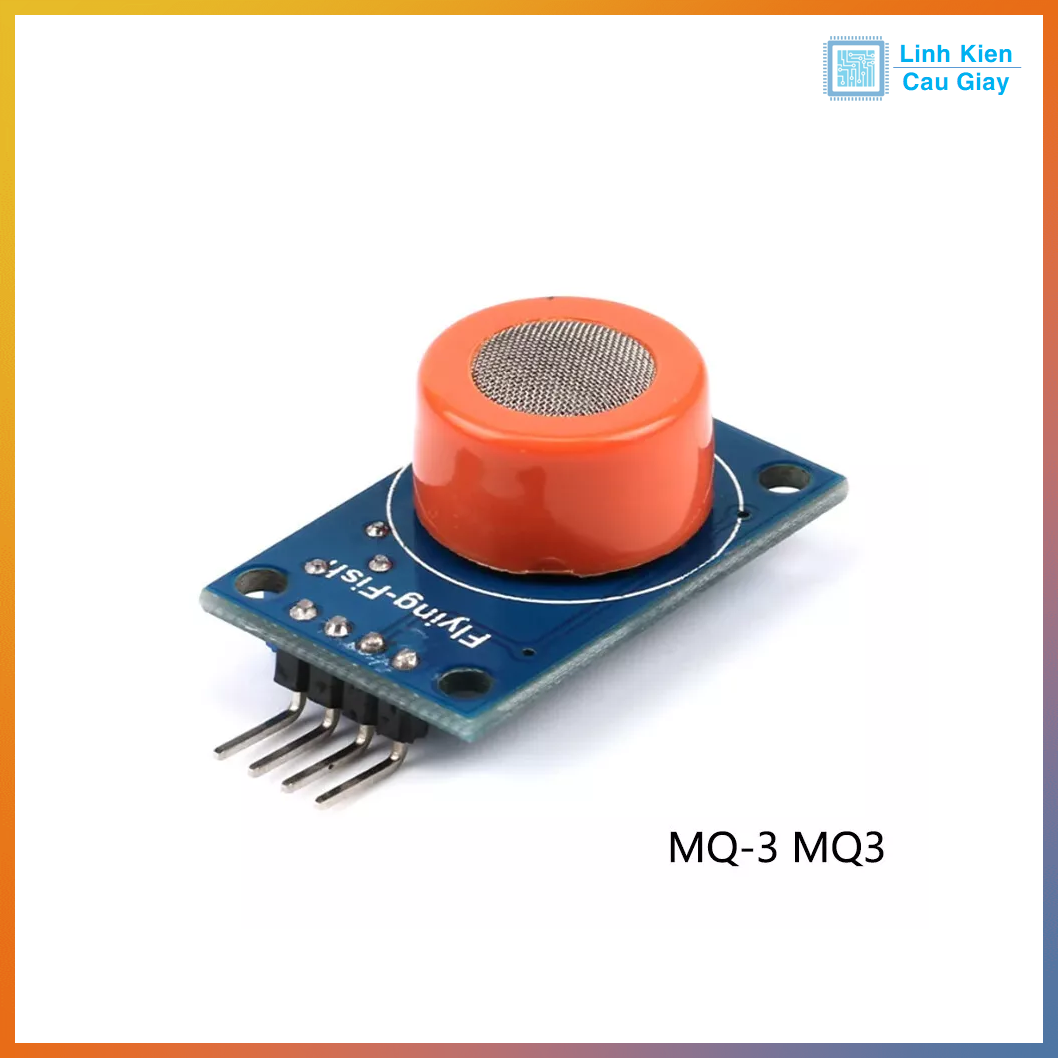

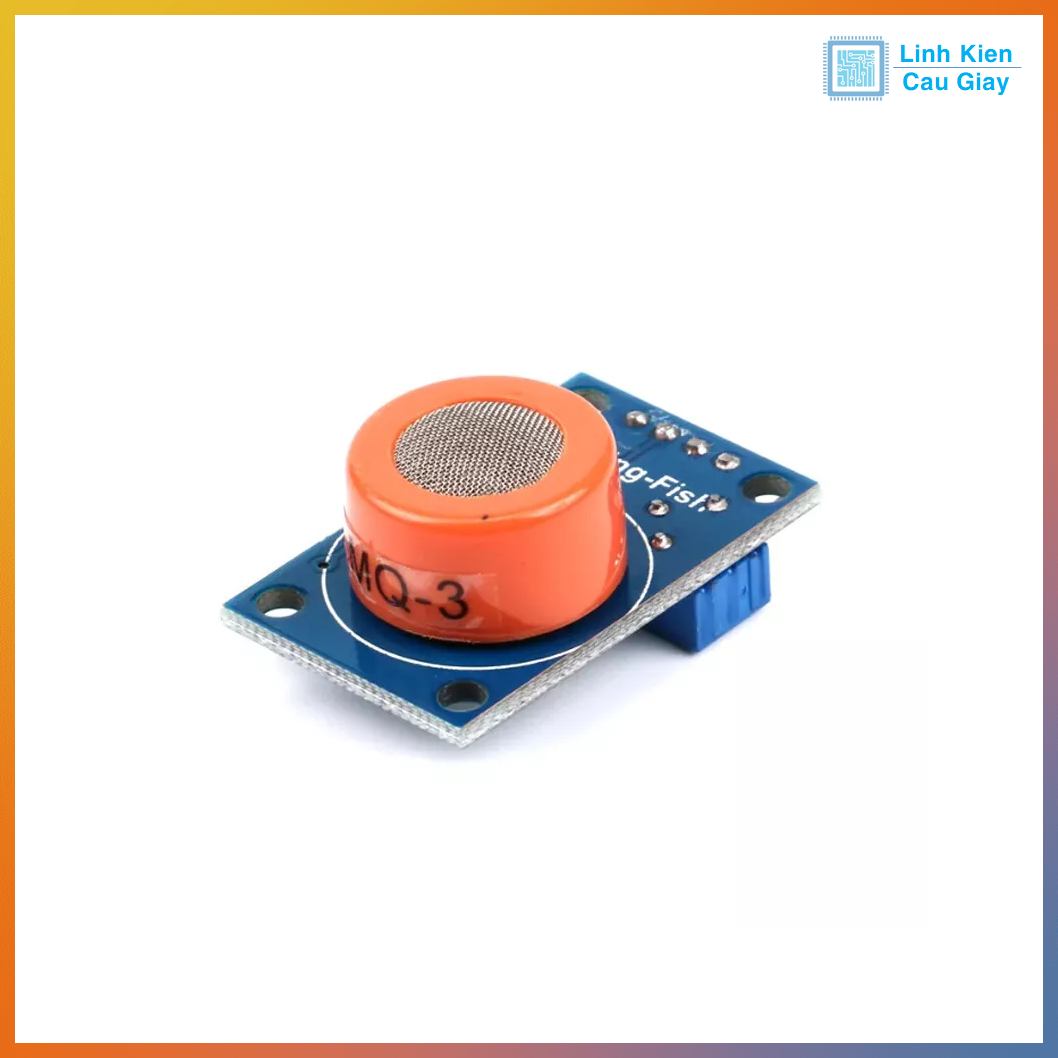

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
