Module cảm biến khí MQ-9 phát hiện CO và khí gas cháy

Mô tả sản phẩm

Module cảm biến khí MQ-9 là module cảm biến khí bán dẫn dùng để phát hiện khí CO (Carbon Monoxide) và khí gas cháy (combustible gas/smoke) trong không khí. Module tích hợp mạch so sánh LM393, cho phép xuất đồng thời:

• AO (Analog Output): điện áp analog thay đổi theo nồng độ khí

• DO (Digital Output): tín hiệu số TTL theo ngưỡng cài đặt bằng biến trở

Sản phẩm phù hợp cho các dự án cảnh báo khí độc/khí cháy, nhà thông minh, hệ thống an toàn DIY, và các bài học thực hành điện tử với Arduino, ESP32, ESP8266, STM32.

Ưu điểm nổi bật:

• Dễ dùng, cấp nguồn 5V

• Có biến trở chỉnh độ nhạy/ngưỡng cảnh báo

• Có LED báo nguồn và LED báo trạng thái DO

• Hỗ trợ 2 kiểu tín hiệu (analog + digital) linh hoạt

• Lưu ý: MQ-9 phù hợp cho phát hiện/cảnh báo tương đối, không thay thế thiết bị đo khí chuyên dụng để kiểm định an toàn/ppm chính xác.

Ứng dụng

• Cảnh báo khí CO trong phòng kín, gara, khu vực máy phát

• Phát hiện khí gas cháy/rò rỉ gas, khói trong mô hình cảnh báo

• Kích hoạt còi hú / đèn / relay / quạt hút

• Hệ thống IoT cảnh báo từ xa qua WiFi (ESP8266/ESP32)

• Dự án học tập đo ADC, so sánh ngưỡng, xử lý tín hiệu cảm biến

Sơ đồ chân

Theo module phổ biến trong ảnh, module có 4 chân:

• VCC → cấp nguồn 5V DC

• GND → mass

• DO (D0) → ngõ ra tín hiệu số (TTL)

• AO (A0) → ngõ ra tín hiệu analog (0–5V)

Ý nghĩa đèn và biến trở trên module

• Power LED: báo có nguồn

• DO LED: báo trạng thái ngõ ra số

• Biến trở xanh: chỉnh ngưỡng/độ nhạy cho ngõ ra DO

• Gợi ý đấu nhanh với Arduino UNO: VCC-5V, GND-GND, AO-A0, DO-D2

Thông số kĩ thuật

• Model cảm biến: MQ-9

• Loại cảm biến: Cảm biến khí bán dẫn (Semiconductor gas sensor)

• Khí phát hiện: CO (Carbon Monoxide), khí gas cháy, khói (combustible gas/smoke)

• Dải phát hiện tham khảo (khí cháy): 300–10000 ppm (theo ảnh)

• Nguồn hoạt động module: DC 5V

• Ngõ ra:

  • AO (Analog output): 0–5V

  • DO (TTL digital output)

• Mạch so sánh: LM393

• Điều chỉnh độ nhạy/ngưỡng: Có biến trở

• Điện áp sưởi (VH): 5.0V ± 0.2V AC/DC (theo bảng ảnh)

• Điện trở sưởi (RH): 31Ω ± 3Ω (nhiệt độ phòng)

• Công suất sưởi (PH): ≤ 900mW

• Kích thước PCB tham khảo: khoảng 32.5mm × 20.5mm (theo ảnh module)

• Nhiệt độ/độ ẩm thử chuẩn tham khảo: 20°C ±2°C; 60% ±5%RH (theo ảnh)

Ghi chú quan trọng về preheat (làm nóng)

• Ảnh mô tả ghi: ổn định dữ liệu sau khoảng 20 giây

• Bảng thông số cũng có dòng Preheat time: not less than 48 hours (điều kiện test chuẩn của cảm biến)

➡️ Thực tế sử dụng DIY: có thể đọc tín hiệu sau khi cấp nguồn một lúc, nhưng muốn ổn định hơn/so sánh tốt hơn nên cho cảm biến chạy nóng trước.

Hướng dẫn sử dụng

Cách dùng nhanh

1. Cấp nguồn 5V cho module (VCC, GND).

2. Chờ cảm biến làm nóng (preheat) để tín hiệu ổn định.

3. Đọc tín hiệu:

   • AO: đọc bằng chân ADC để theo dõi mức khí tăng/giảm

   • DO: đọc mức số để tạo cảnh báo ON/OFF

4. Chỉnh biến trở để đặt ngưỡng kích hoạt DO:

   • Vặn từ từ và quan sát DO LED để chọn ngưỡng phù hợp.

Lưu ý khi lắp đặt

• Cảm biến nóng lên là bình thường (bên trong có dây sưởi).

• Không đặt sát nguồn nhiệt mạnh hoặc luồng gió quá mạnh.

• Nên thử/hiệu chỉnh trong môi trường thực tế trước khi sử dụng chính thức.

• Muốn điều khiển tải lớn (quạt, còi 12V, van điện…) cần dùng relay/module công suất, không nối trực tiếp vào DO.

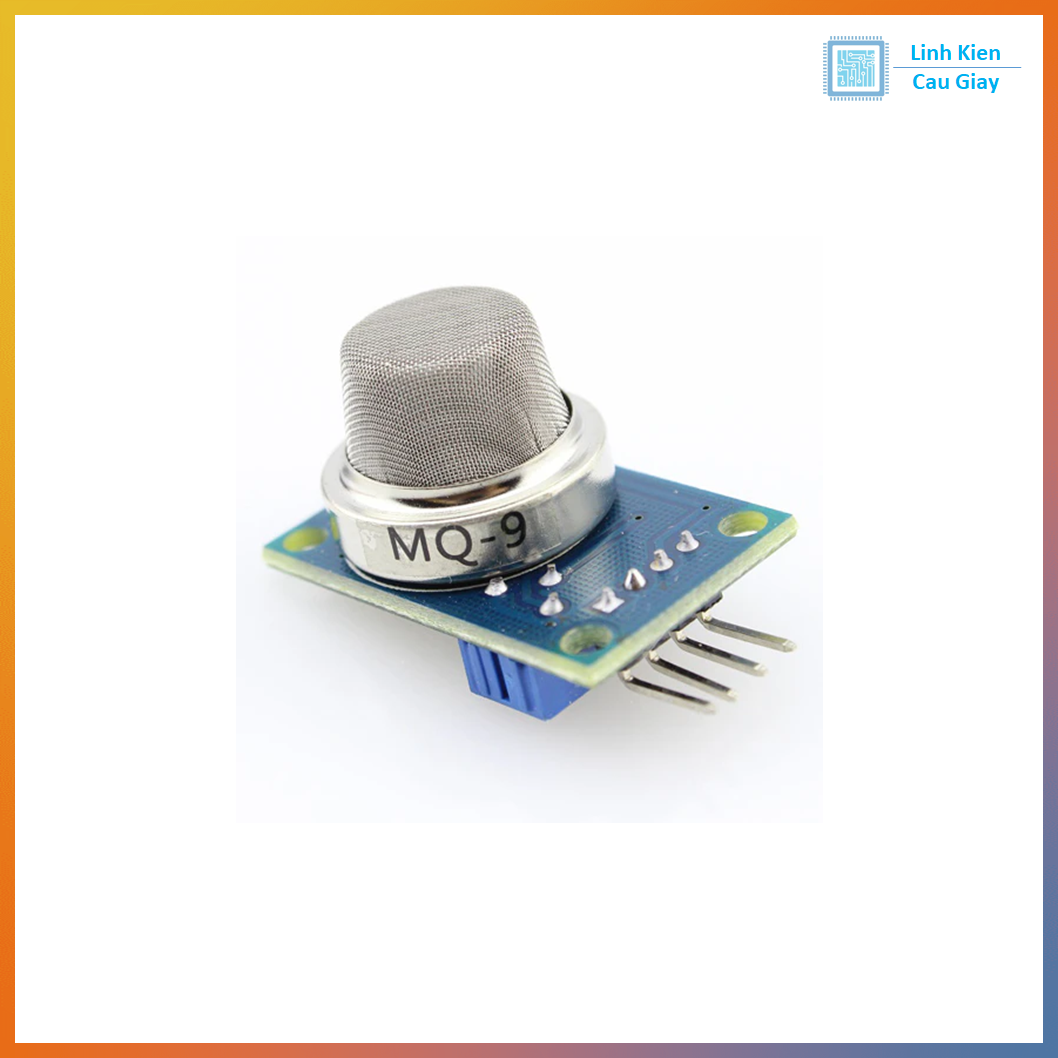

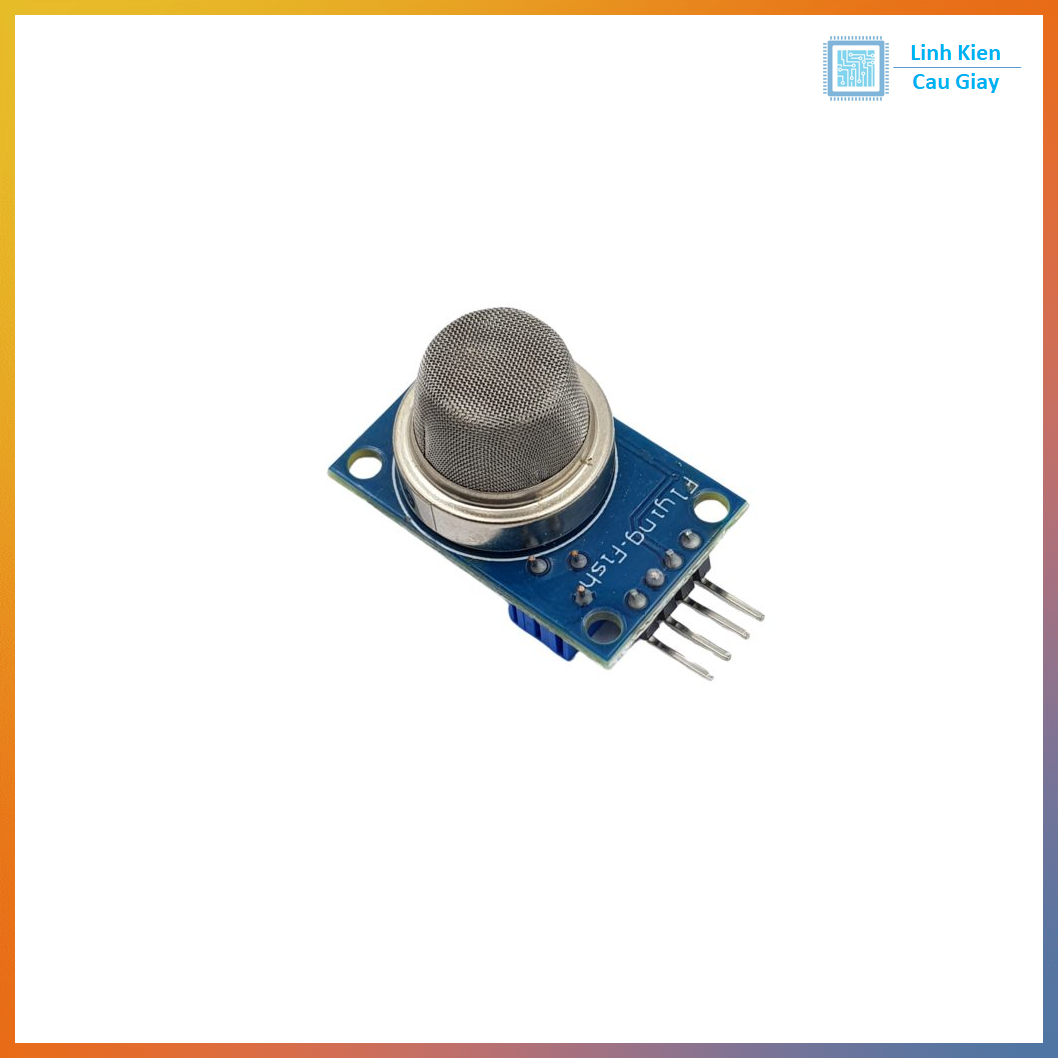

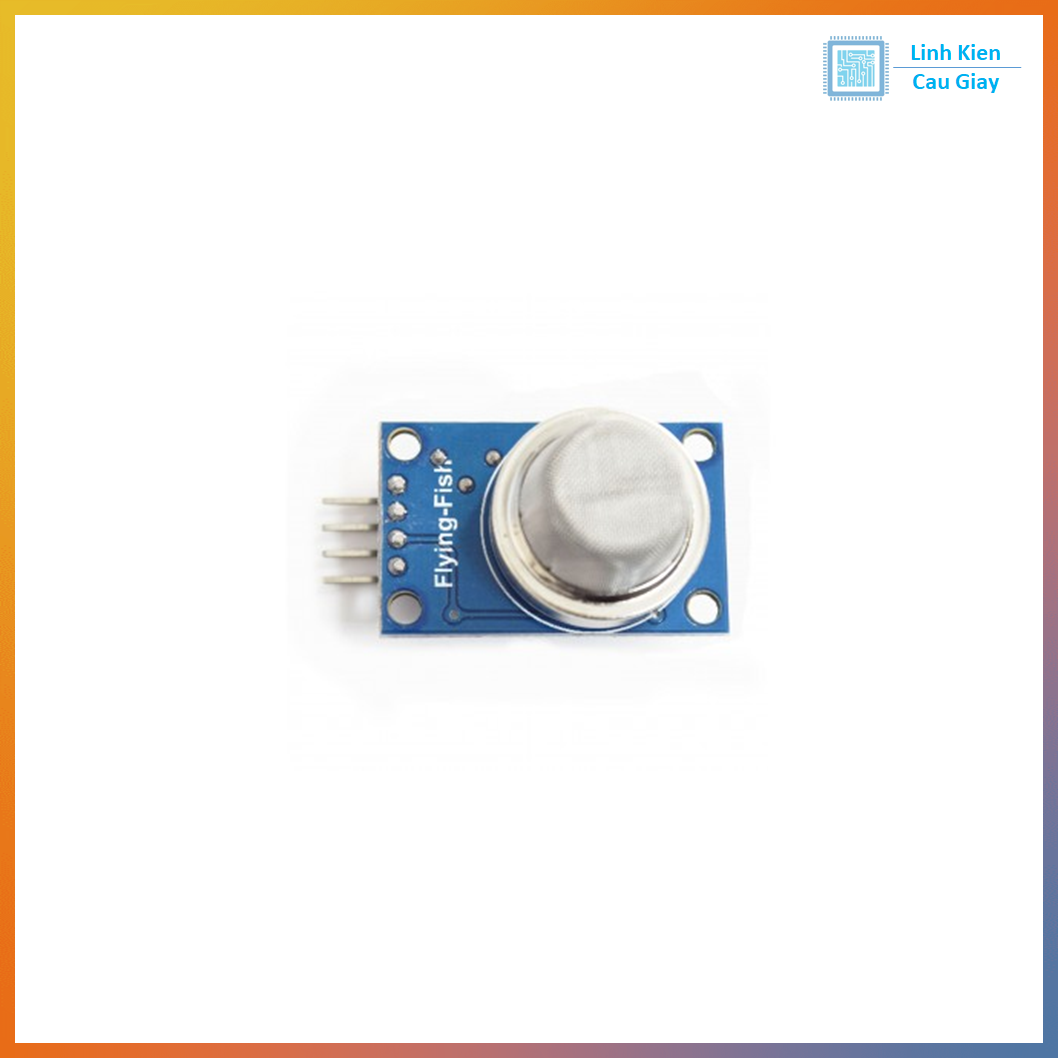

Hình ảnh
