Module cảm biến khí gas MQ-6 Butan Propan LPG

Mô tả sản phẩm

Module cảm biến khí gas MQ-6 chuyên dùng để phát hiện rò rỉ khí gas LPG, nhạy với Butan (Butane) và Propan (Propane) – các thành phần phổ biến trong bình gas gia dụng. Module tích hợp mạch so sánh (thường dùng LM393) cho ra 2 dạng tín hiệu:

• AO (Analog Output): điện áp thay đổi theo nồng độ khí (đọc bằng ADC)

• DO (Digital Output): tín hiệu 0/1 theo ngưỡng chỉnh bằng biến trở trên board (dễ làm cảnh báo)

Sản phẩm phù hợp làm hệ thống cảnh báo rò rỉ gas DIY, nhà thông minh, dự án học tập với Arduino / ESP32 / ESP8266 / STM32…

Ứng dụng

• Cảnh báo rò rỉ gas bếp gas, bình gas, van/đường ống gas

• Bật còi hú/đèn cảnh báo, kích relay đóng van điện/ bật quạt hút

• Giám sát an toàn nhà bếp, kho, phòng kỹ thuật

• Dự án IoT: gửi cảnh báo qua WiFi (ESP8266/ESP32) lên điện thoại

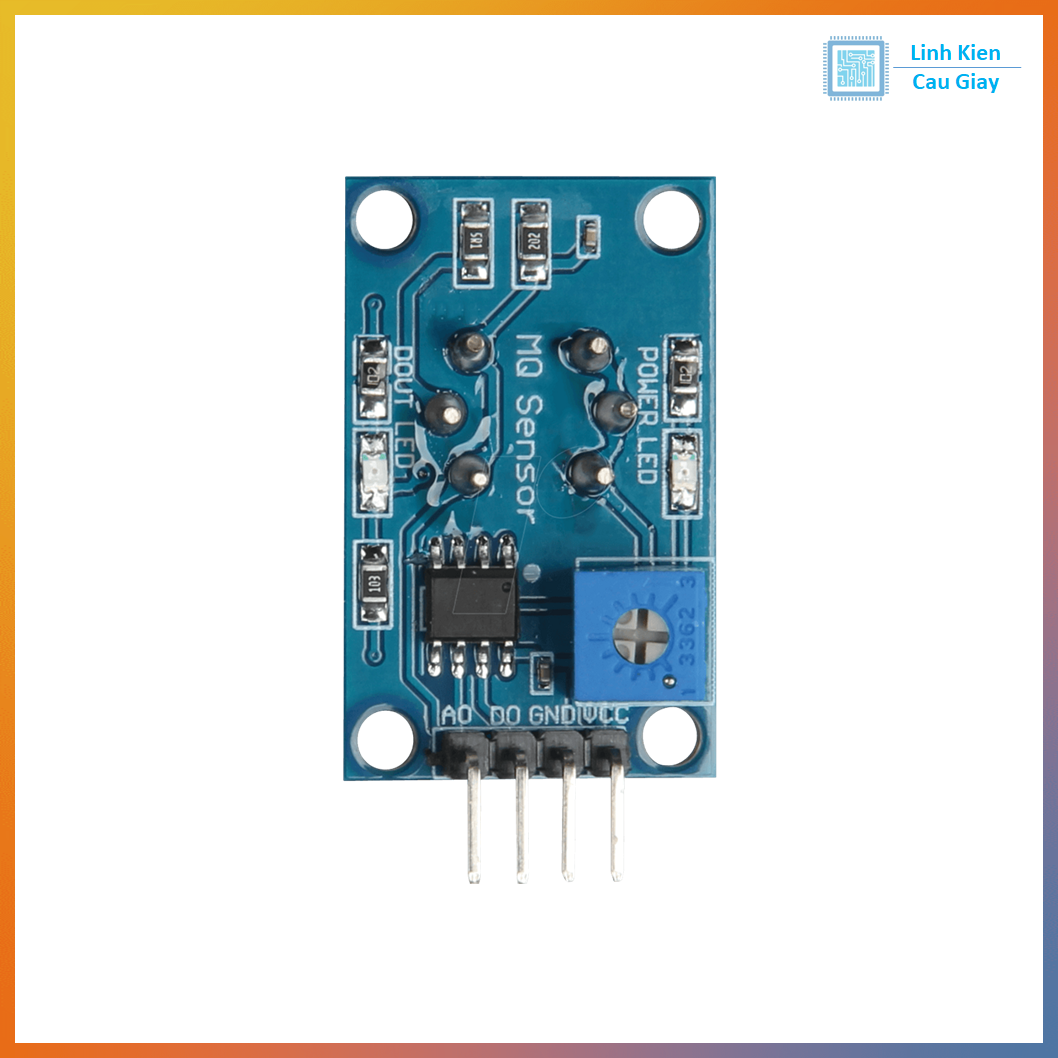

Sơ đồ chân

Module MQ-6 phổ biến có 4 chân:

• VCC: cấp nguồn 5V

• GND: mass

• AO / AOUT: ngõ ra Analog

• DO / DOUT: ngõ ra Digital (theo ngưỡng biến trở)

• Gợi ý đấu Arduino UNO: VCC-5V, GND-GND, AO-A0, DO-D2.

Thông số kĩ thuật

• Model cảm biến: MQ-6

• Khí phát hiện chính: LPG / Butane / Propane

• Điện áp hoạt động module: 5V DC

• Ngõ ra: Analog (AO) + Digital (DO)

• Chỉnh ngưỡng DO: bằng biến trở trên mạch

• Thời gian làm nóng (Preheat): cần làm nóng để ổn định (thường vài phút; dùng ổn định hơn khi để lâu hơn)

• Tương thích: Arduino, ESP32/ESP8266, STM32, Raspberry Pi (cần ADC nếu đọc AO)

Lưu ý: MQ-6 phù hợp phát hiện/cảnh báo tương đối, không thay thế máy đo gas chuyên dụng để kiểm định ppm.

Hướng dẫn sử dụng

• Cấp nguồn 5V, chờ cảm biến làm nóng ổn định.

• Đọc tín hiệu:

  • AO: đọc giá trị analog (ADC) để theo dõi mức gas tăng/giảm

  • DO: dùng làm cảnh báo ON/OFF (đưa vào chân digital)

• Chỉnh biến trở để đặt ngưỡng DO:

  • Vặn từ từ, quan sát LED trạng thái/giá trị DO để chọn ngưỡng phù hợp môi trường.

• Ứng dụng thực tế:

  • Khi DO kích hoạt, bật còi/đèn, điều khiển relay (quạt hút/van điện) hoặc gửi thông báo qua WiFi.

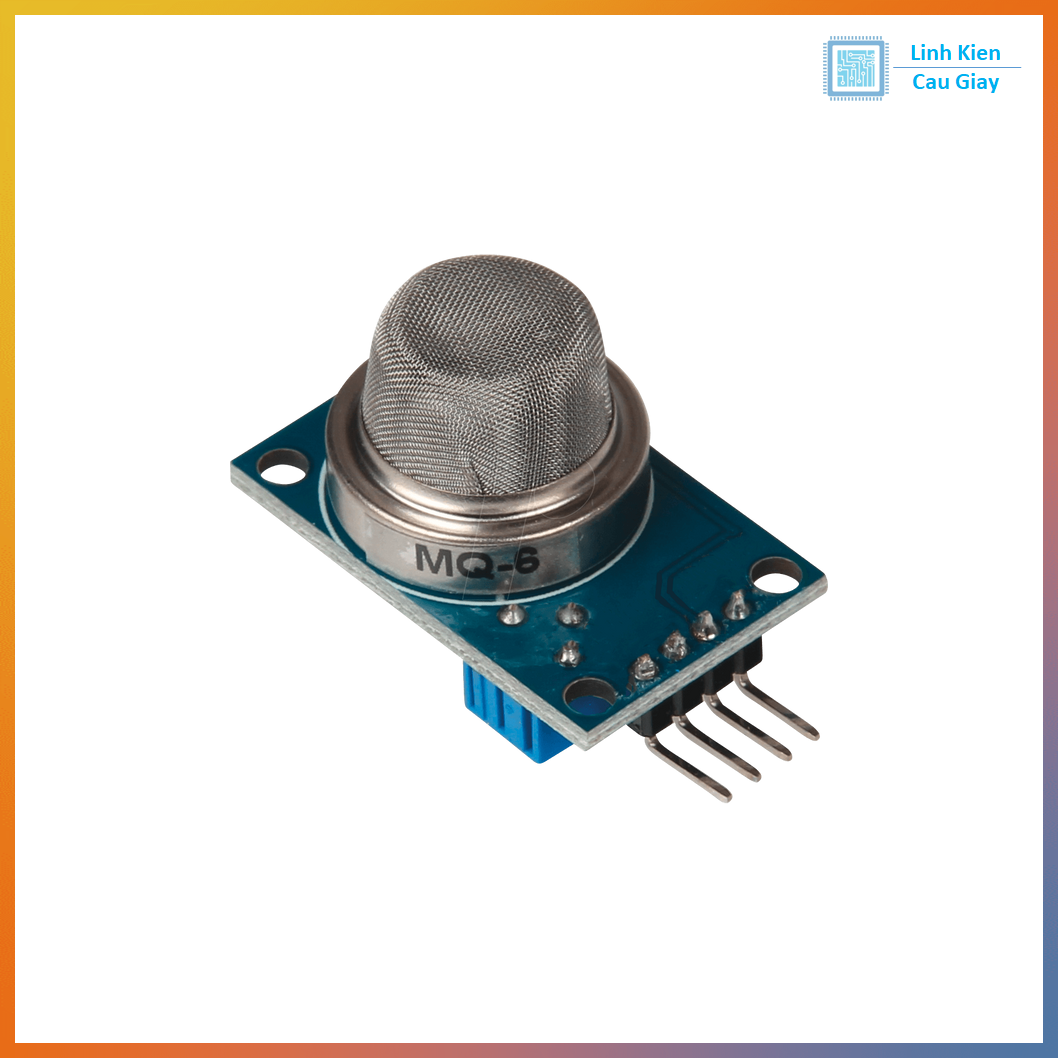

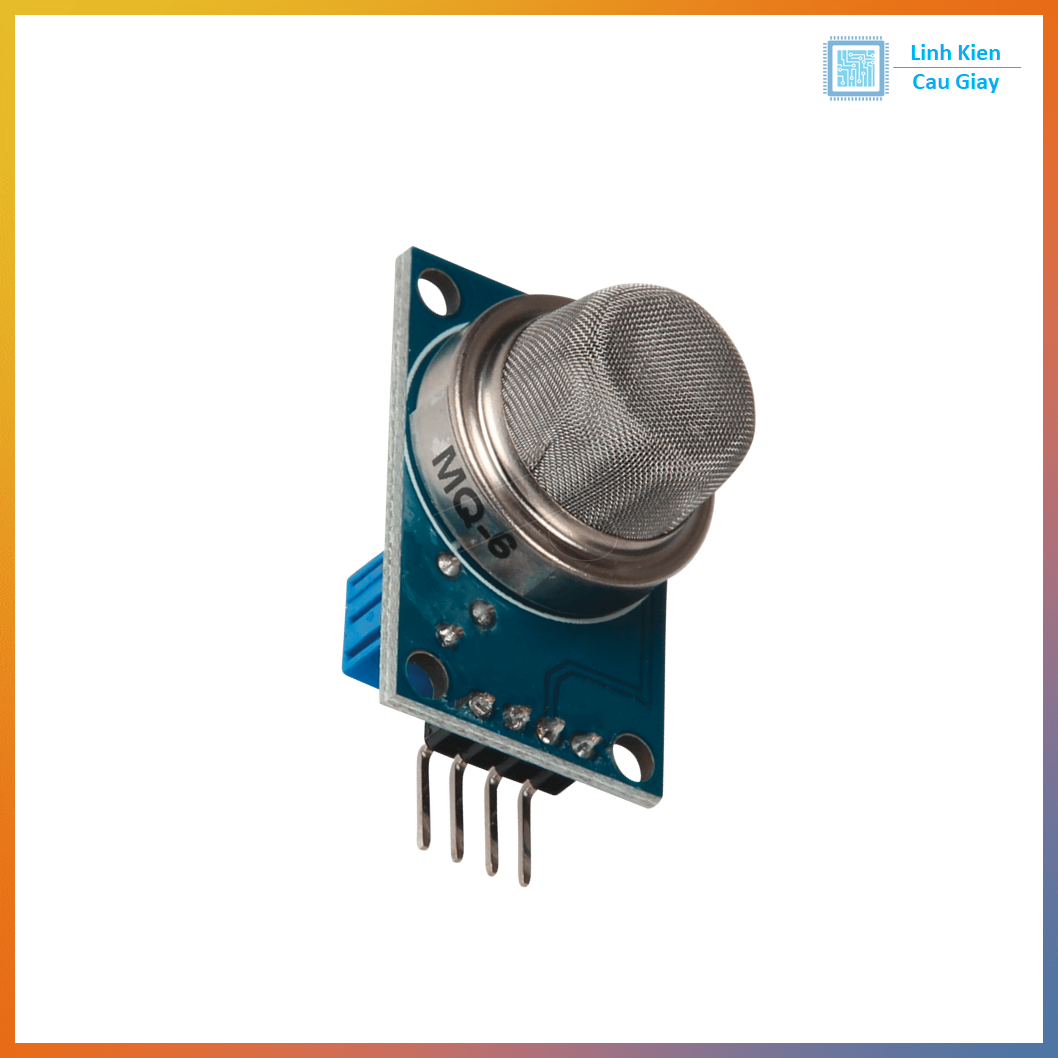

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
