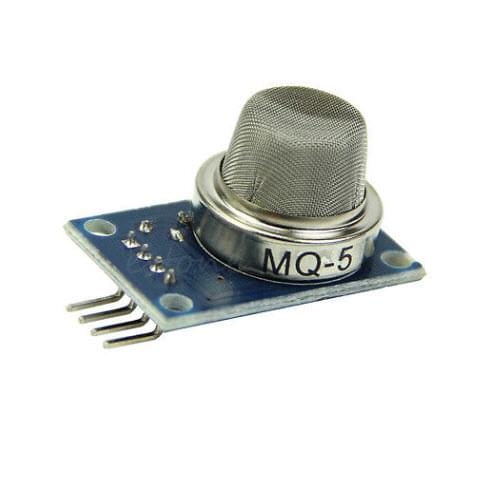

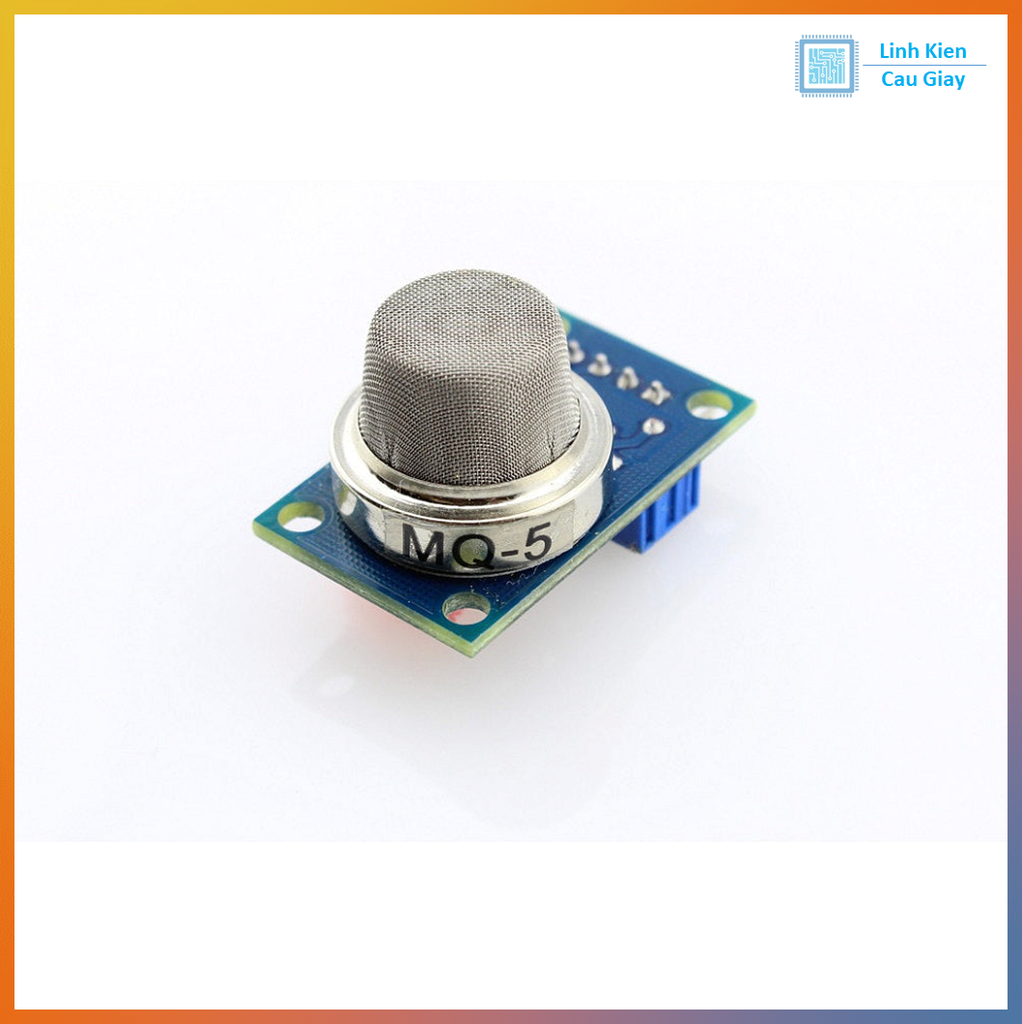

Cảm biến khí đốt tự nhiên, khí dễ cháy MQ- 5

Gần đây hiện tượng cháy nổ xảy ra rất nhiều nơi vì vậy sự cần thiết của module cảm biến khí gas là vô cùng cần thiết. Các ứng dụng của nó trong đời sống như là máy phát hiện rò rỉ khí Gas, cảnh báo cháy nổ do khí Gas.v.v..

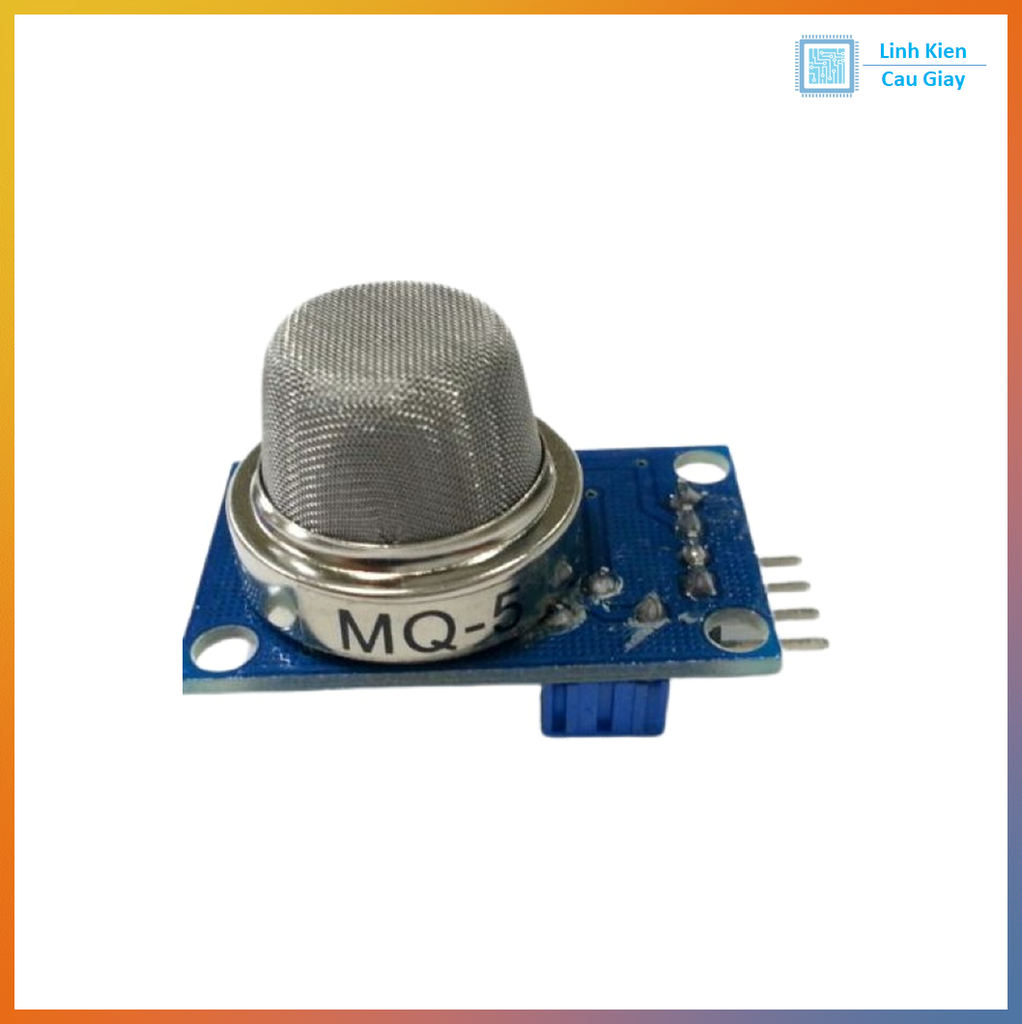

Đặc tính sản phẩm
- Nguồn cung cấp:  2.5 V ~ 5V..
- Tích hợp MQ –5 gas Sensor.
- Kích thước : 40mm * 21mm.
- Led báo hiệu.

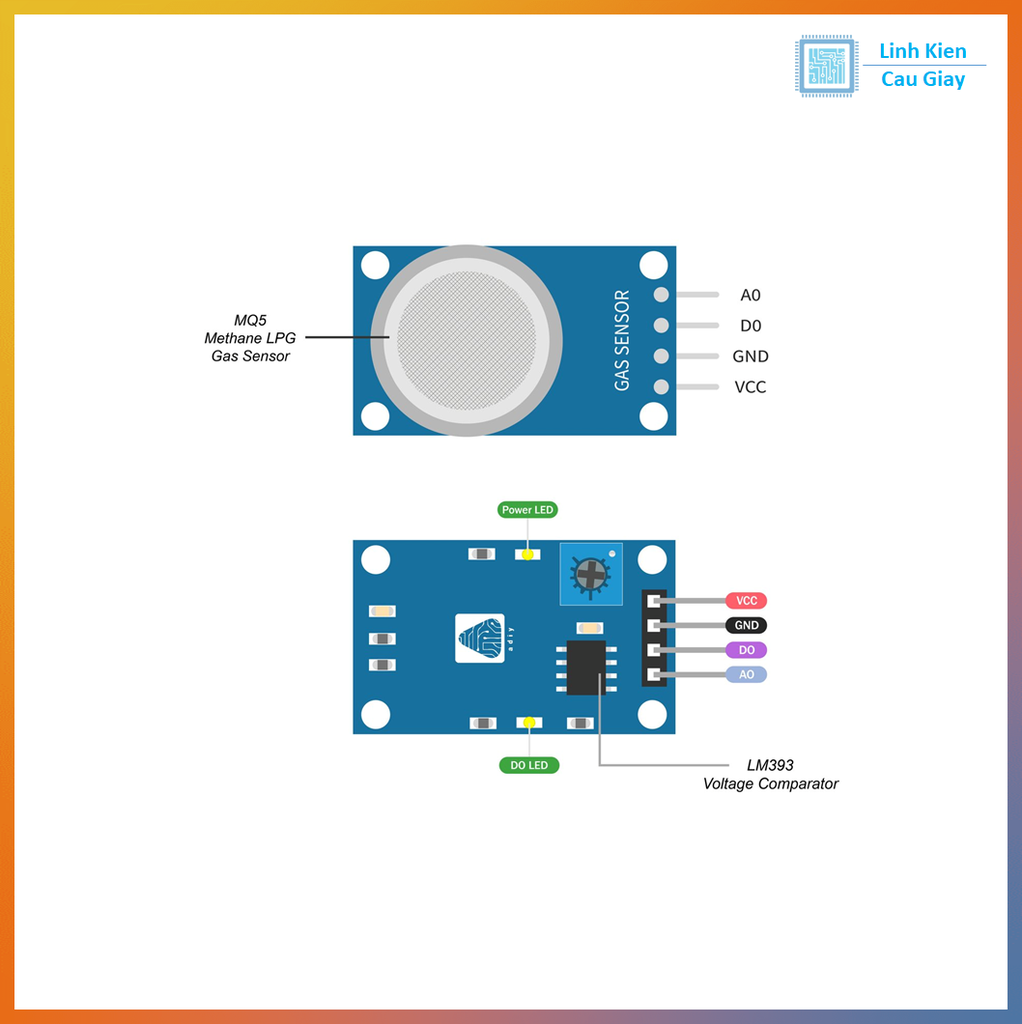

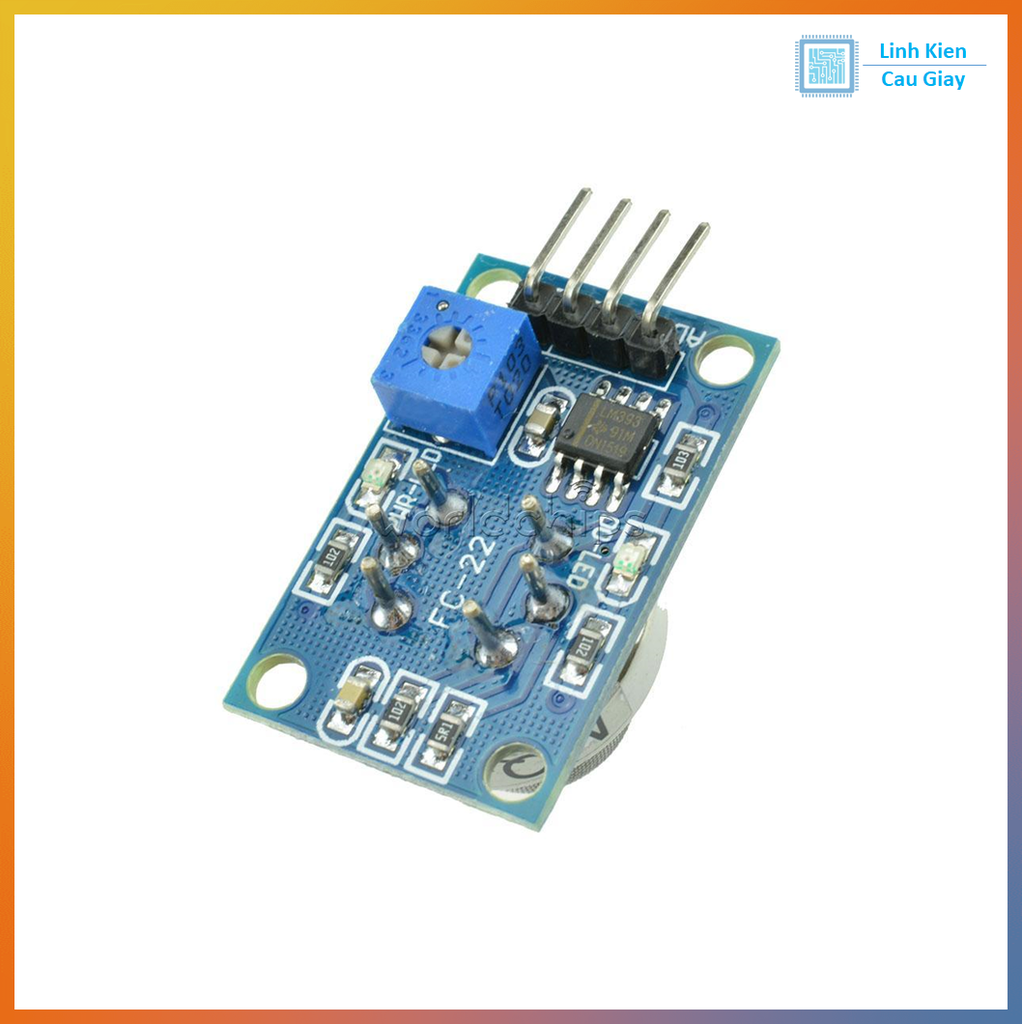

Sơ đồ kết nối chân
Sơ đồ kết nối
- Chân DOUT : digital output.
- Chân AOUT : analog output.
- Chân GND: đất chung.
- Chân VCC: kết nối nguồn 2.5 V ~ 5V.
Nguyên lí hoạt động
Khi cảm biến hoạt động nó sẽ truyền tín hiệu từ các chân DOUT và AOUT của mình về vi điều khiển.
- Tín hiệu DOUT:
+ Tín hiệu thấp : có khí gas.
+ Tín hiệu cao : không có khí gas.
- Tín hiệu AOUT: cho tín hiệu tương tự.
Và khi có khí gas 2 đèn LED trên module sẽ phát sáng.

Ứng dụng minh họa: Thiết bị cảnh báo khi có khí Gas.
Chuẩn bị phần cứng
- 1 Arduino Uno R3.
- 1 Module khí Gas (MQ – 5 Gas Sensor).
- Phụ kiện: loa, đèn led, trở, dây kết nối...
