Module cảm biến khí độc MQ-135 (H10)
(Mã SP:CG000143)
Thương hiệu: Chưa cập nhật
84.000₫

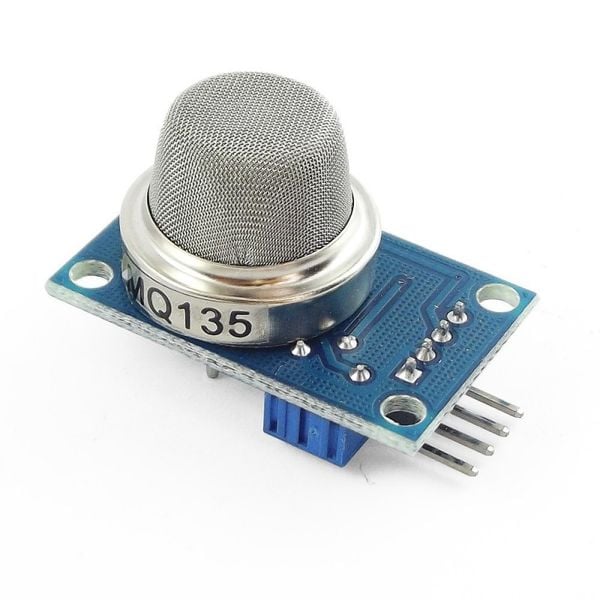

Module Cảm Biến Khí Độc MQ-135 5V
Mô tả sản phẩm
Module Cảm Biến Khí Độc MQ-135 là giải pháp lý tưởng để phát hiện các loại khí độc hại như NH3 (amoniac), NOx, CO2, benzene, và khói trong không khí. Sử dụng cảm biến MQ-135 với vật liệu SnO2 nhạy sáng, module cung cấp đầu ra analog (AO) và digital (DO), với ngưỡng điều chỉnh qua biến trở. Hoạt động ở 5V với dòng tiêu thụ 150mA, sản phẩm tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác, phù hợp cho giám sát chất lượng không khí, hệ thống an ninh, và nhà thông minh. Thiết kế nhỏ gọn, độ nhạy cao, và giá thành hợp lý, module là lựa chọn tối ưu cho người mới và chuyên gia.
Đặc điểm nổi bật:
-
Phát hiện NH3, NOx, CO2, benzene, khói với độ nhạy cao.
-
Đầu ra analog (AO) và digital (DO), điều chỉnh ngưỡng qua biến trở.
-
Điện áp hoạt động 5V, dòng tiêu thụ ~150mA.
-
Kích thước nhỏ gọn: ~32 x 22 x 20mm (tùy phiên bản).
-
Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.
Ứng dụng
-
Giám sát không khí: Theo dõi chất lượng không khí trong nhà, văn phòng, hoặc nhà máy.
-
Hệ thống an ninh: Phát hiện rò rỉ khí độc hại hoặc khói.
-
Nhà thông minh: Kích hoạt cảnh báo khi phát hiện khí độc vượt ngưỡng.
-
Nông nghiệp: Giám sát khí NH3 trong chuồng trại gia cầm.
-
Học tập và thực hành: Dùng trong các bài học về cảm biến khí và vi điều khiển.
Sơ đồ chân
Module Cảm Biến Khí Độc MQ-135 có các chân kết nối chính:
-
VCC: Nguồn dương (5V DC).
-
GND: Nguồn âm (đất).
-
DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo khí vượt ngưỡng).
-
AO: Đầu ra analog (điện áp tương ứng với nồng độ khí, kết nối với ADC).
Lưu ý:
-
Biến trở điều chỉnh ngưỡng phát hiện khí cho đầu ra DO (LED sáng khi vượt ngưỡng).
Thông số kĩ thuật
-
Cảm biến: MQ-135.
-
Điện áp hoạt động: 5V DC.
-
Dòng tiêu thụ: ~150mA.
-
Phạm vi phát hiện:
-
NH3: 10-300 ppm.
-
CO2: 10-1000 ppm.
-
Benzene: 10-1000 ppm.
-
Khói: Tùy nồng độ.
-
-
Độ nhạy: Điều chỉnh qua biến trở (mặc định ~10-1000 ppm).
-
Thời gian làm nóng: 20 giây (preheat).
-
Thời gian phản hồi: ~10s.
-
Nhiệt độ hoạt động: -10°C đến +45°C.
-
Độ ẩm hoạt động: <95% RH.
-
Kích thước: ~32 x 22 x 20mm (tùy phiên bản).
-
Trọng lượng: ~10g.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Nguồn điện 5V DC (USB 5V, adapter, hoặc vi điều khiển).
-
Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.
-
Dây nối hoặc breadboard.
-
-

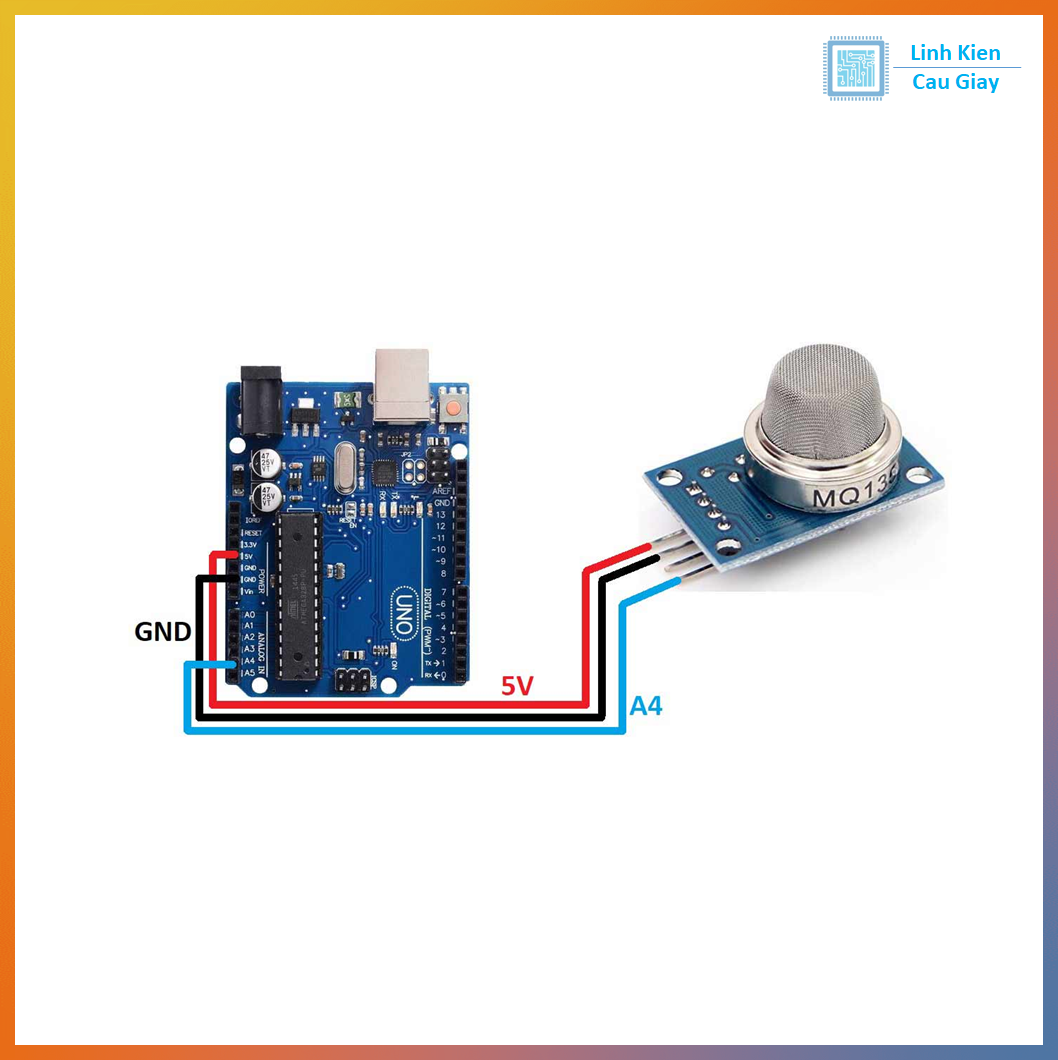

Kết nối:
-
Kết nối VCC và GND vào nguồn 5V (chú ý không đảo cực).
-
Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.
-
Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo nồng độ khí chính xác.
-
Đặt module ở nơi thoáng khí, để 20 giây để làm nóng trước khi sử dụng.
-
Xoay biến trở để cài đặt ngưỡng (LED sáng khi khí vượt ngưỡng).
-
-
Kiểm tra và sử dụng:
-
Bật nguồn, quan sát LED báo nguồn và trạng thái DO.
-
Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).
-
Đảm bảo môi trường đo không bị cản trở và tránh tiếp xúc với nước.
-
-
Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng module.
-
Đảm bảo thời gian làm nóng 20 giây trước khi đo để đạt độ chính xác cao.
-
Tránh sử dụng trong môi trường có độ ẩm >95% RH hoặc nhiệt độ >45°C để bảo vệ cảm biến.
-
Hiệu chuẩn với thiết bị đo khí chuẩn nếu cần độ chính xác cao.

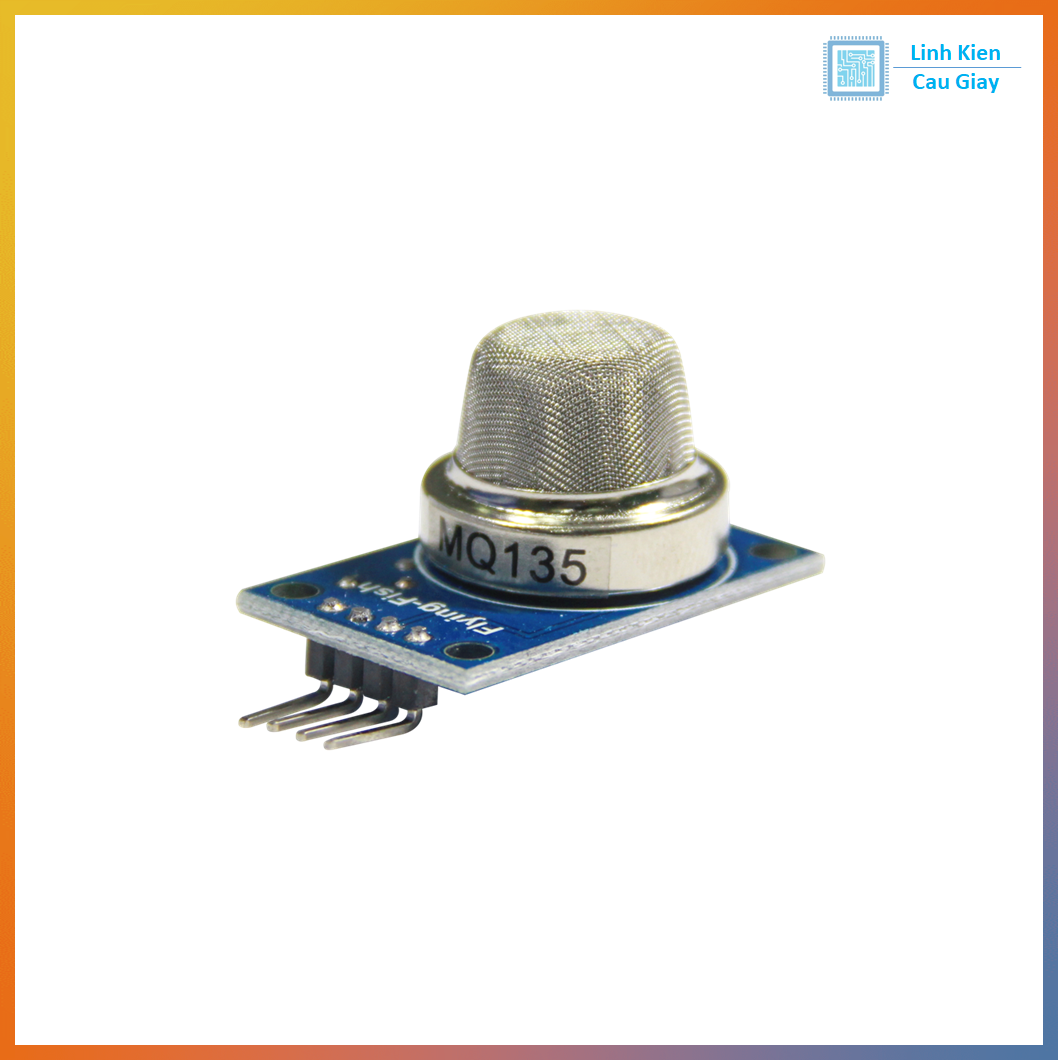

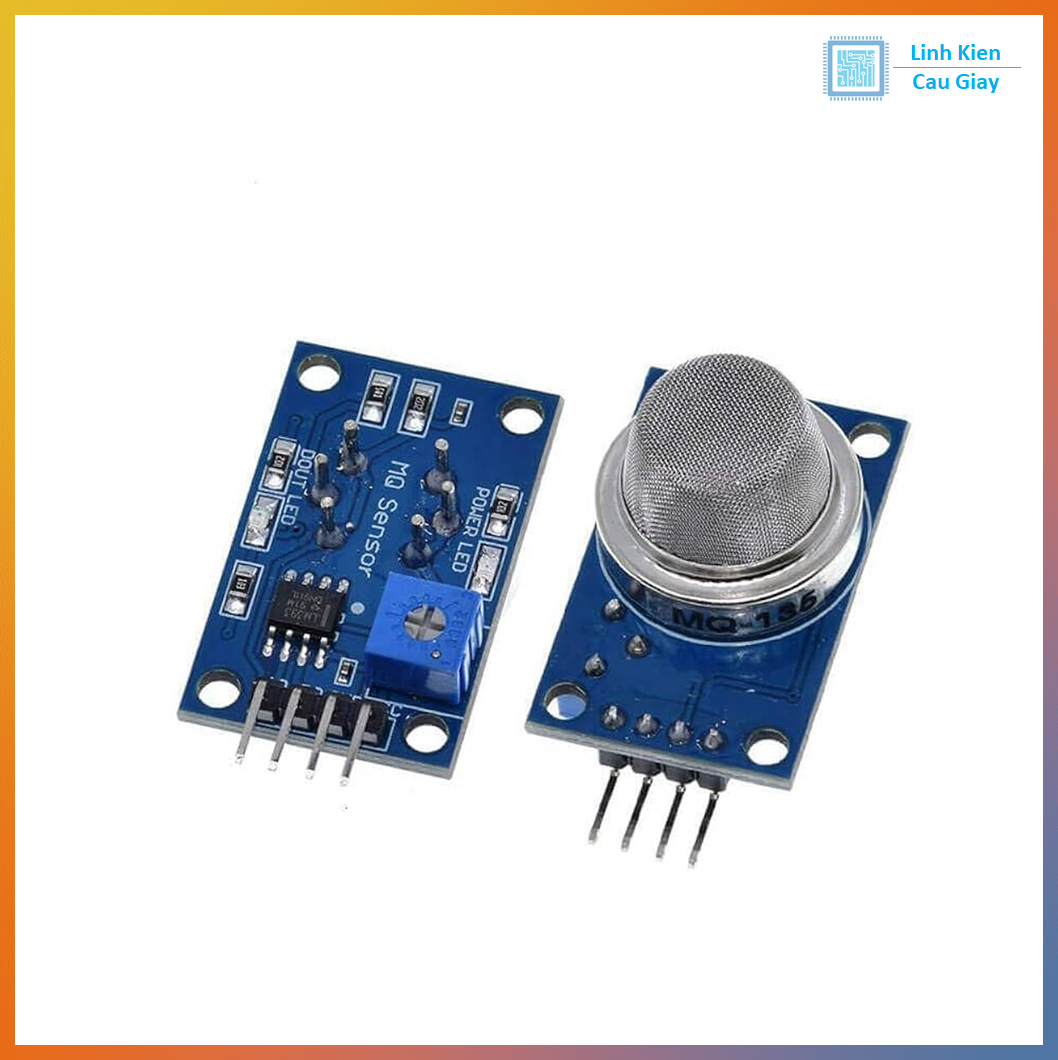

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
