Cảm biến khí MP135 – Module đo khí VOC, H₂, CO, Alcohol – Sensor MP-135 chất bán dẫn

Mô tả sản phẩm

Cảm biến MP135 là module cảm biến khí loại chất bán dẫn (metal-oxide semiconductor) dùng để phát hiện các khí như H₂, CO, hơi alcohol, VOC (các khí bay hơi hữu cơ). Cảm biến được chế tạo với công nghệ lớp dày (thick film) trên nền gốm Al₂O₃, có heater tích hợp để giữ nhiệt độ làm việc ổn định, giúp độ nhạy và ổn định cao. Khi có khí mục tiêu trong môi trường, điện trở bề mặt của cảm biến thay đổi — bạn có thể dùng mạch đơn giản để chuyển đổi sự thay đổi đó thành tín hiệu điện áp tương ứng với nồng độ khí.

Ứng dụng

  • Máy lọc không khí, máy thông gió, hệ thống hồi lưu không khí (fresh-air systems)

  • Hệ thống cảnh báo chất lượng không khí trong nhà (IAQ – Indoor Air Quality)

  • Thiết bị phát hiện khí gây hại (nhà bếp, phòng kín)

  • Dự án IoT đo môi trường, nhà thông minh

  • Thiết bị giám sát công nghiệp, máy móc trong môi trường có khí VOC

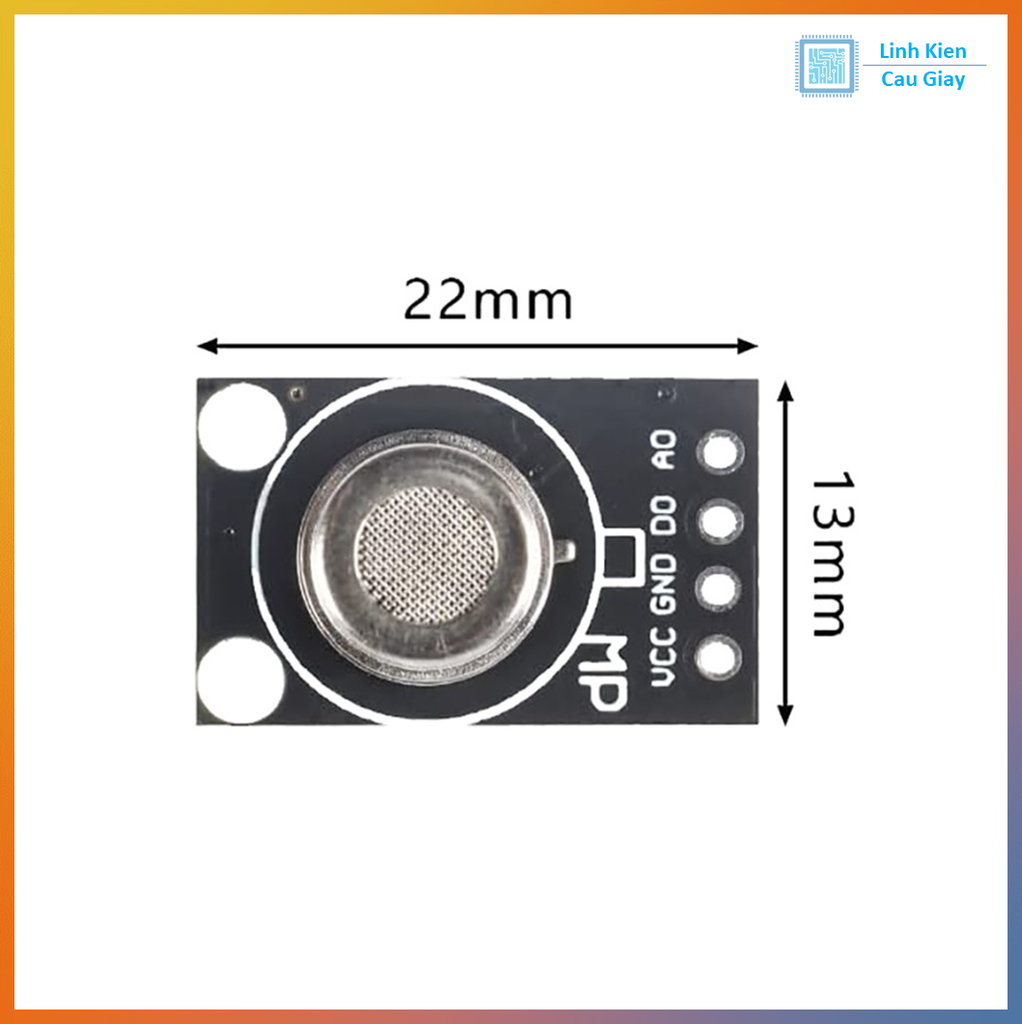

Sơ đồ chân



Thông số kĩ thuật

  • Model: MP135 (Winsen)

  • Loại: Cảm biến khí chất bán dẫn (semiconductor gas sensor)

  • Khí phát hiện: H₂, CO, Alcohol, VOC và các khí hữu cơ khác

  • Phạm vi phát hiện:
     • H₂: ~10 – 500 ppm
     • Alcohol: ~5 – 500 ppm
     • CO: ~10 – 500 ppm

  • Điện áp heater (VH): 5.0V ± 0.1V (AC hoặc DC)

  • Khả năng tiêu thụ công suất heater: ≤ 300 mW

  • Điện trở heater (ở nhiệt độ phòng): ~95Ω ± 10Ω

  • Điện trở bề mặt (RS) trong không khí hoặc khi có khí: khoảng 10 kΩ – 100 kΩ (ví dụ ở 50 ppm H₂)

  • Độ nhạy: S = RS(in air) / RS(in 50 ppm H₂) ≥ 3

  • Điều kiện thử nghiệm chuẩn: 20°C ± 2°C, độ ẩm 65% ± 5% RH

  • Thời gian khởi động ổn định (warm-up): ≥ 48 giờ

  • Môi trường làm việc tránh: hơi silicon hữu cơ, khí ăn mòn cao, tiếp xúc trực tiếp với nước, đóng băng

Hướng dẫn sử dụng

  • Chuẩn bị mạch: nối heater với nguồn 5V (theo đúng cực). Nối cảm biến và điện trở tải RL nối tiếp vào mạch dòng đo (VC) để lấy điện áp đầu ra.

  • Ấm cảm biến trước khi dùng: cần cấp điện heater để cảm biến đạt nhiệt độ làm việc ổn định (có thể cần chạy trước vài chục phút).

  • Đọc tín hiệu: khi có khí mục tiêu, điện trở sensor thay đổi → điện áp tại RL thay đổi → dùng ADC (ví dụ Arduino, ESP32) đọc điện áp để quy đổi ra nồng độ khí theo nghiệm hoặc bảng hiệu chuẩn.

  • Hiệu chuẩn: cần hiệu chuẩn khi biết nồng độ khí chuẩn để xác định hệ số chuyển đổi từ điện áp → ppm.

  • Lưu ý bảo vệ: tránh tiếp xúc trực tiếp với hơi silicon, chất ăn mòn; không cho cảm biến bị ướt hoặc đóng băng; không để điện áp vượt quá thông số cho phép.

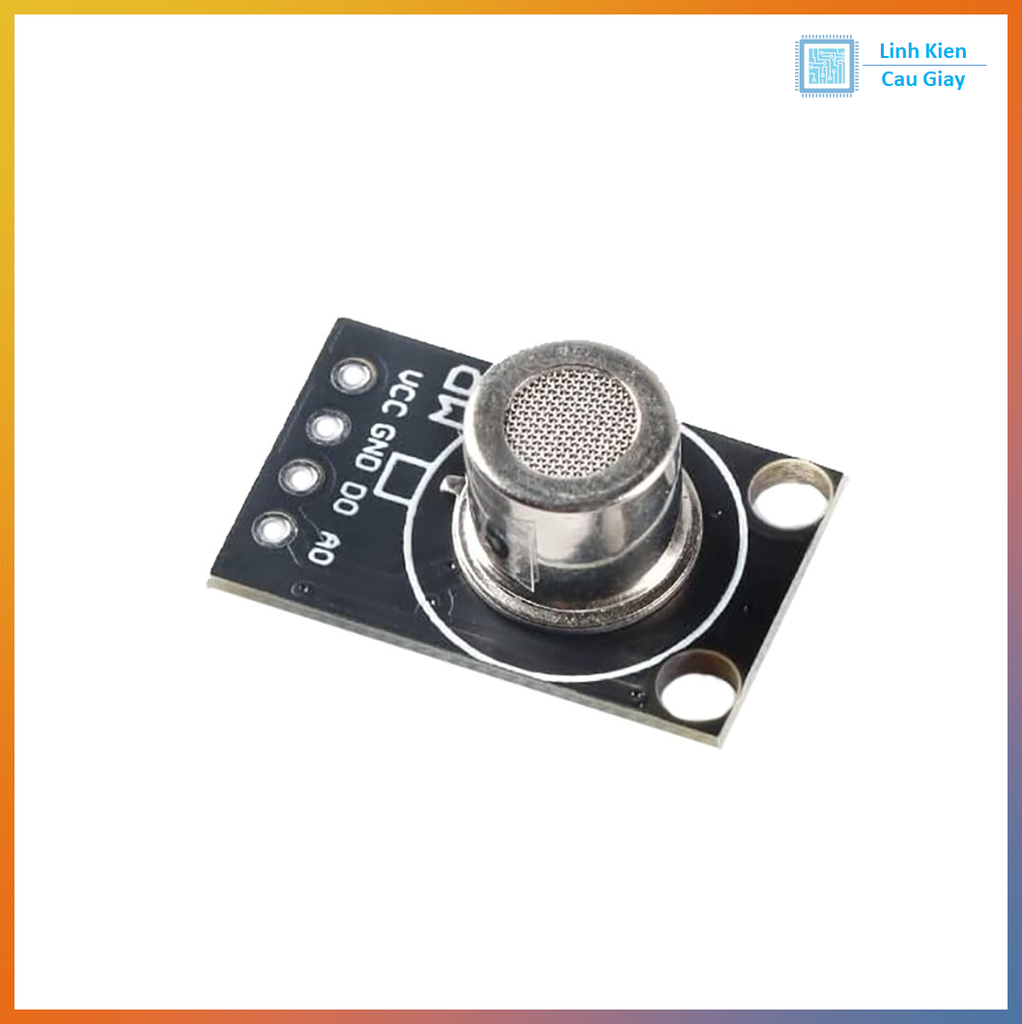

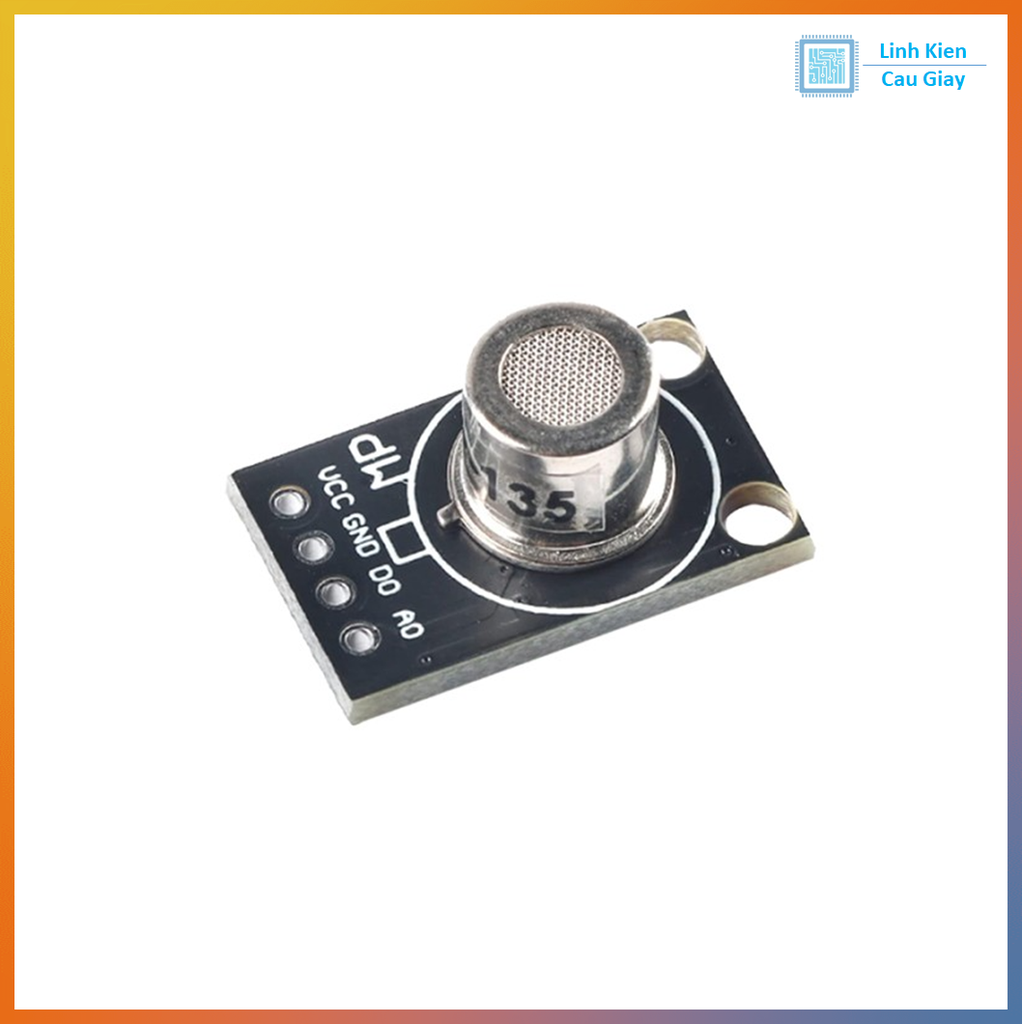

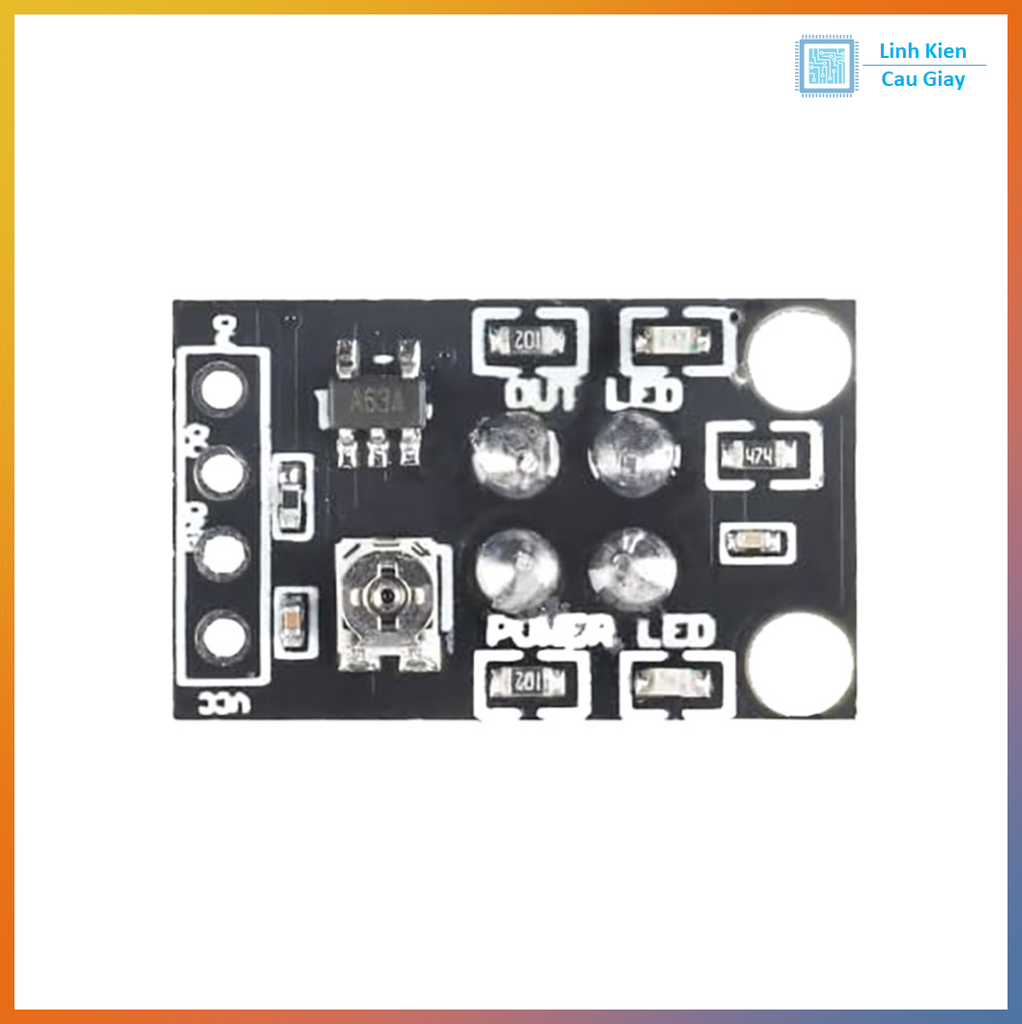

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
