Cảm Biến Khí CO (Carbon Monoxide) MQ-7 5V

Mô tả sản phẩm

Cảm Biến Khí CO (Carbon Monoxide) MQ-7 là giải pháp lý tưởng để phát hiện khí carbon monoxide (CO) trong không khí, với độ nhạy cao trong phạm vi 10-10000ppm. Sử dụng vật liệu SnO2 với mạch gia nhiệt, module cung cấp đầu ra analog (AO) và digital (DO), với ngưỡng điều chỉnh qua biến trở. Hoạt động ở 5V với chu kỳ làm nóng/làm mát (5V/1.5V), sản phẩm tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác, phù hợp cho hệ thống phát hiện rò rỉ CO, an ninh công nghiệp, và giám sát môi trường. Thiết kế nhỏ gọn, bền bỉ, và giá thành hợp lý, đây là lựa chọn tối ưu cho người mới và chuyên gia.

Đặc điểm nổi bật:

  • Phát hiện khí CO từ 10-10000ppm với độ nhạy cao.

  • Đầu ra analog (AO) và digital (DO), điều chỉnh ngưỡng qua biến trở.

  • Điện áp hoạt động 5V, chu kỳ làm nóng 5V/1.5V.

  • Kích thước nhỏ gọn: ~38 x 20mm (tùy phiên bản).

  • Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

  • Phát hiện rò rỉ CO: Theo dõi rò rỉ khí carbon monoxide trong nhà, gara, hoặc nhà máy.

  • An ninh công nghiệp: Cảnh báo rò rỉ CO trong khu vực nguy hiểm.

  • Giám sát môi trường: Đo nồng độ CO trong không khí.

  • Nhà thông minh: Kích hoạt cảnh báo khi phát hiện CO vượt ngưỡng.

  • Học tập và thực hành: Dùng trong các bài học về cảm biến khí và vi điều khiển.

Sơ đồ chân

Module Cảm Biến Khí CO MQ-7 có các chân kết nối chính:

  • VCC: Nguồn dương (5V DC).

  • GND: Nguồn âm (đất).

  • DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo khí vượt ngưỡng).

  • AO: Đầu ra analog (điện áp tương ứng với nồng độ khí, kết nối với ADC).

Lưu ý:

  • Biến trở điều chỉnh ngưỡng phát hiện khí cho đầu ra DO (LED sáng khi vượt ngưỡng).

Thông số kĩ thuật

  • Cảm biến: MQ-7.

  • Điện áp hoạt động: 5V DC (±0.2V).

  • Dòng tiêu thụ: ~150-180mA (bao gồm mạch gia nhiệt).

  • Phạm vi phát hiện: 10-10000ppm (khí carbon monoxide).

  • Độ nhạy: Điều chỉnh qua biến trở (mặc định ~10-1000ppm).

  • Chu kỳ làm nóng/làm mát:

    • Làm nóng: 5V, 60s.

    • Làm mát: 1.5V, 90s.

  • Thời gian phản hồi: 10-30s.

  • Nhiệt độ hoạt động: -20°C đến +50°C.

  • Độ ẩm hoạt động: <95% RH.

  • Kích thước: ~38 x 20 x 14mm (tùy phiên bản).

  • Trọng lượng: ~10-15g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 5V DC (USB 5V, adapter, hoặc vi điều khiển).

    • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.

    • Dây nối hoặc breadboard.

  2. Kết nối:

    • Kết nối VCC và GND vào nguồn 5V (chú ý không đảo cực).

    • Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.

    • Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo nồng độ khí chính xác.

    • Đặt module ở nơi thoáng khí, để 60s ở 5V để làm nóng, sau đó chuyển sang 1.5V trong 90s để làm mát (chu kỳ lặp).

    • Xoay biến trở để cài đặt ngưỡng (LED sáng khi khí vượt ngưỡng).

  3. Kiểm tra và sử dụng:

    • Bật nguồn, quan sát LED báo nguồn và trạng thái DO.

    • Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).

    • Đảm bảo môi trường đo không bị cản trở và tránh tiếp xúc với nước.

Lưu ý:

  • Không cấp nguồn vượt 5.2V hoặc đảo cực để tránh hỏng module.

  • Đảm bảo chu kỳ làm nóng (5V, 60s) và làm mát (1.5V, 90s) để đạt độ chính xác cao.

  • Tránh sử dụng trong môi trường có độ ẩm >95% RH hoặc nhiệt độ >50°C để bảo vệ cảm biến.

  • Hiệu chuẩn với thiết bị đo CO chuẩn nếu cần độ chính xác cao.

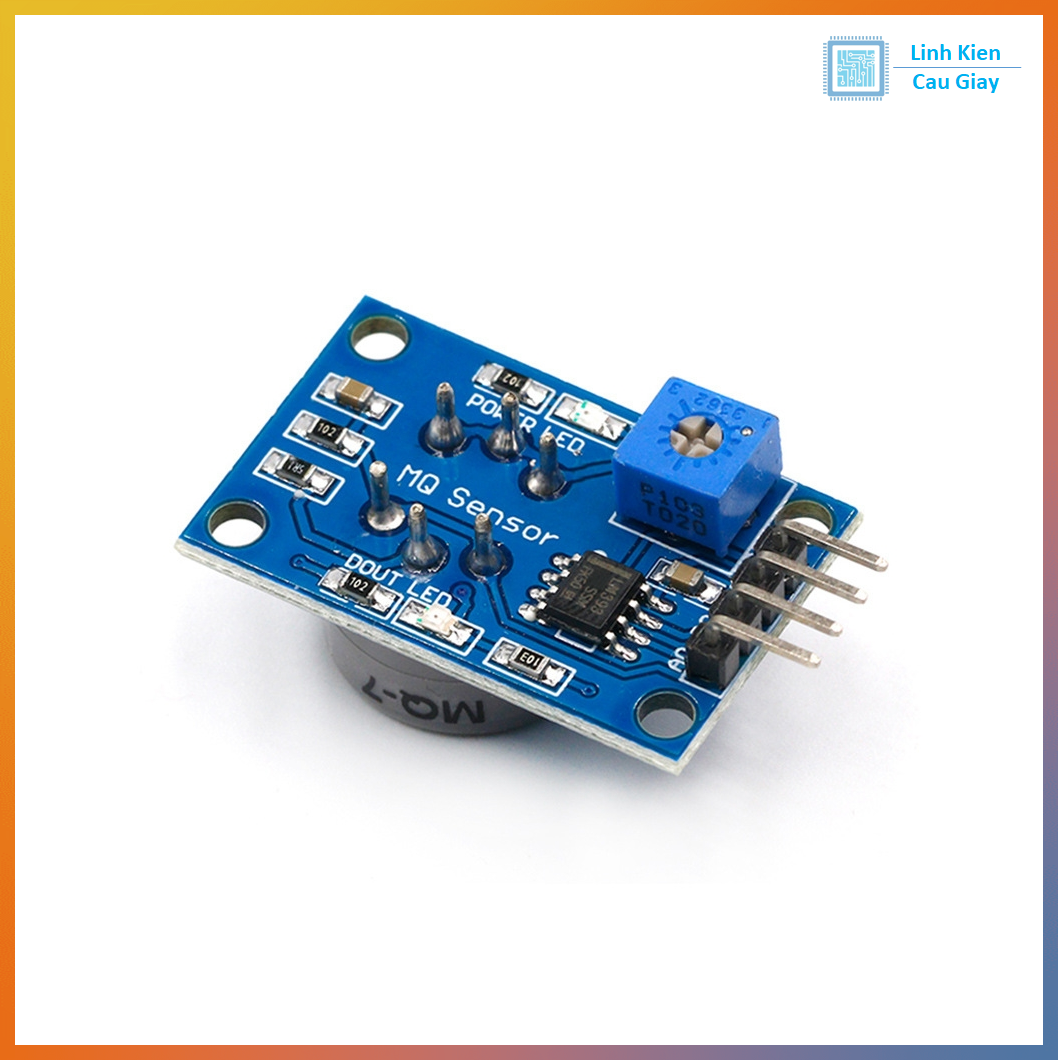

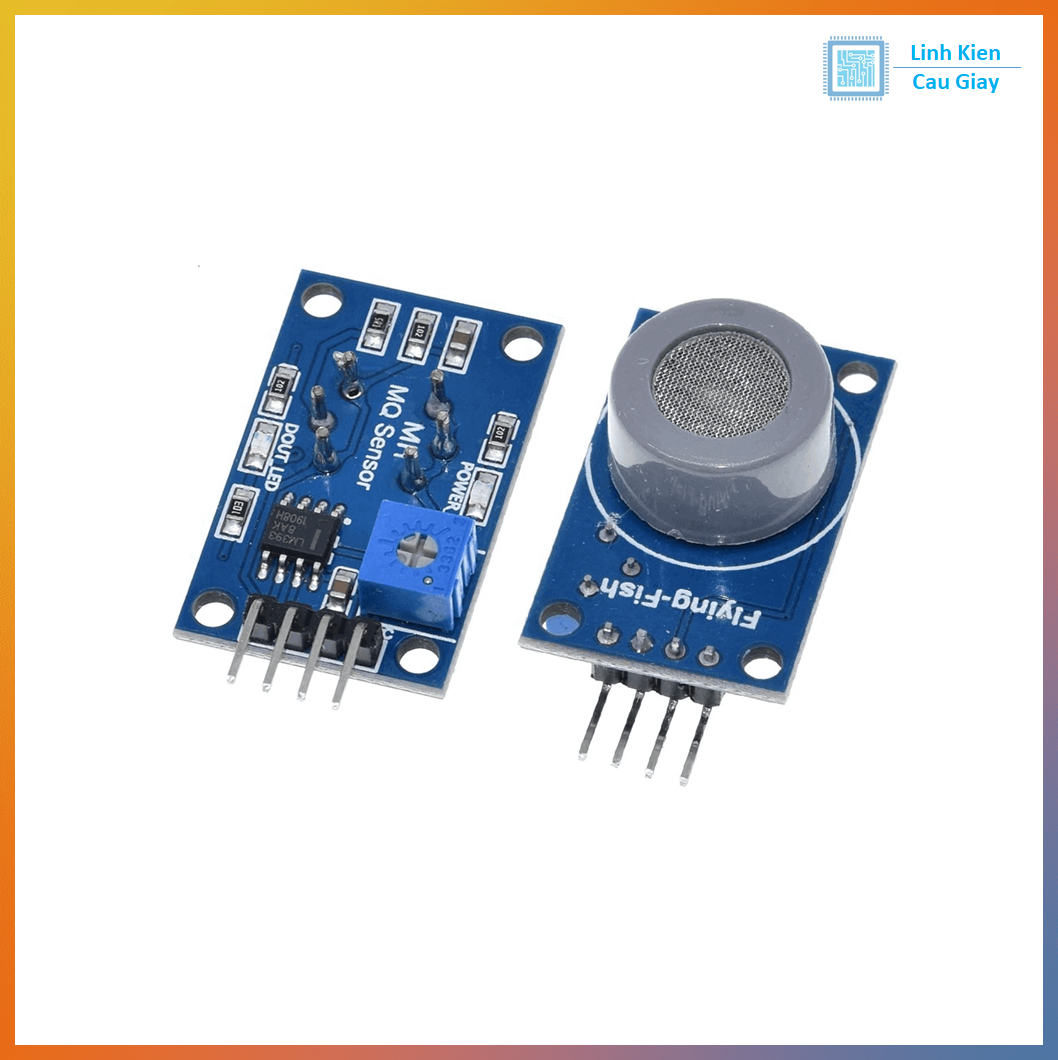

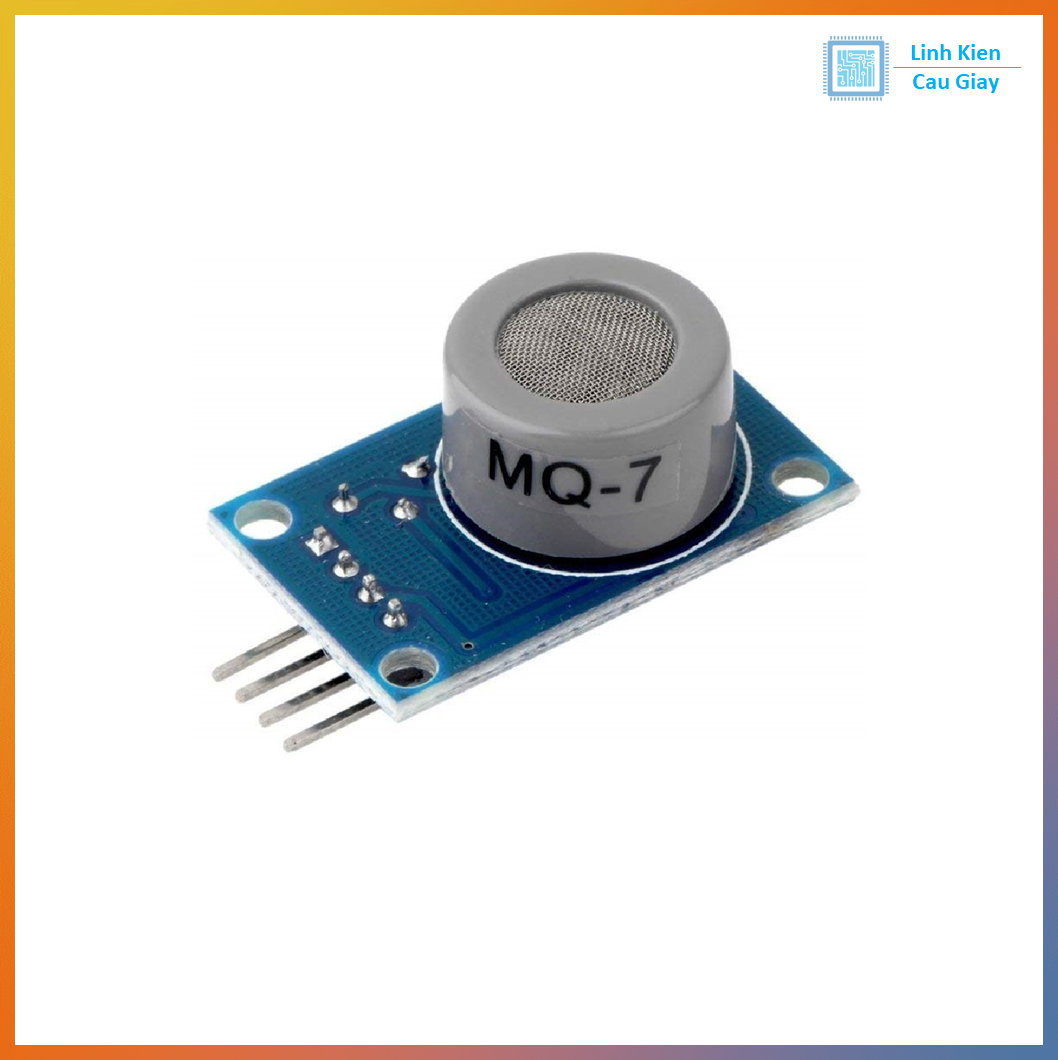

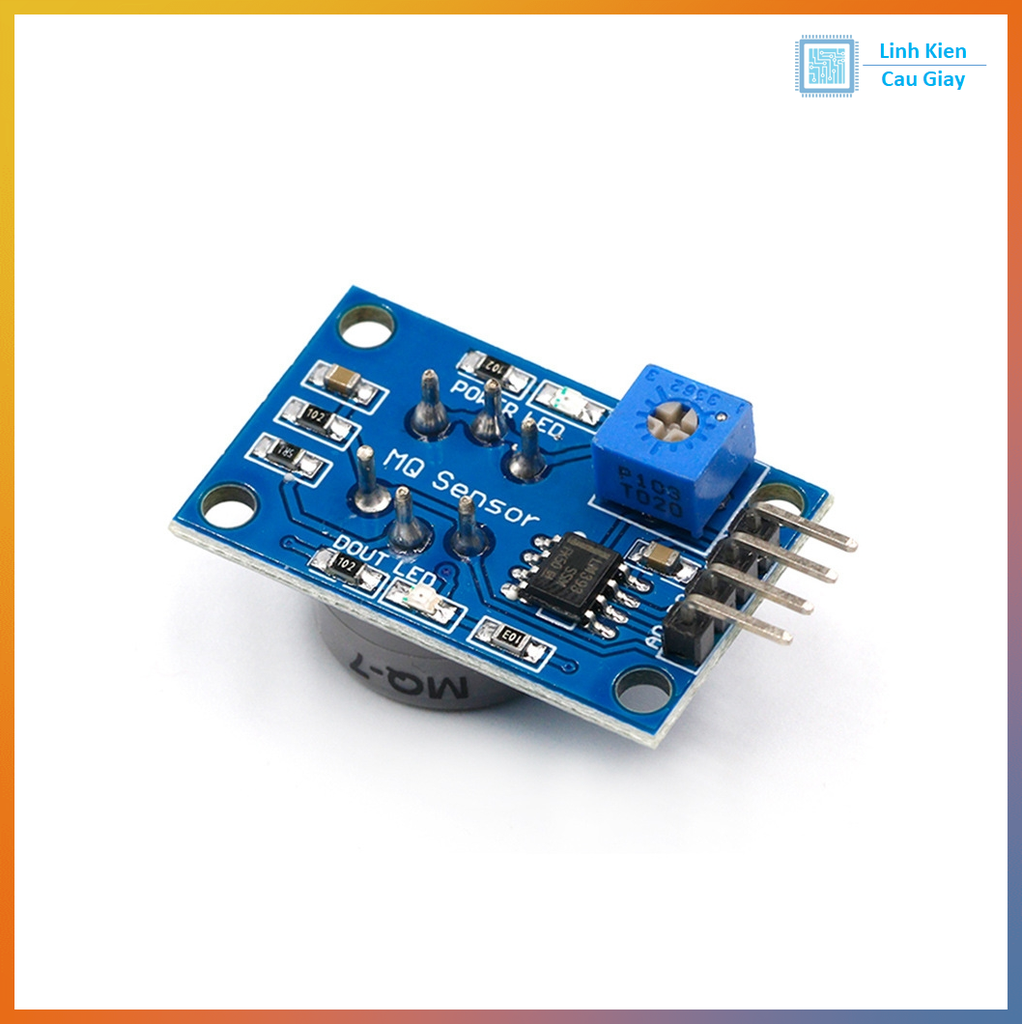

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
