Aptomat cầu dao WIFI thông minh TUYA 40A, 63A, 80A

Mô tả sản phẩm

Aptomat cầu dao WiFi thông minh TUYA 40A, 63A, 80A là thiết bị đóng cắt điện thông minh sử dụng cho hệ thống điện AC 220V, kết hợp chức năng của aptomat truyền thống với khả năng điều khiển từ xa bằng điện thoại thông qua nền tảng TUYA Smart / Smart Life.

Thiết bị cho phép người dùng bật hoặc tắt nguồn điện từ xa qua Internet, hẹn giờ đóng cắt, tạo lịch hoạt động và kết hợp với các thiết bị thông minh khác trong hệ sinh thái TUYA.

Ngoài điều khiển qua điện thoại, aptomat vẫn có cần gạt cơ học để đóng/ngắt trực tiếp như một CB thông thường. Cơ cấu truyền động điện bên trong giúp thực hiện thao tác đóng hoặc cắt aptomat khi nhận lệnh từ ứng dụng.

Sản phẩm có các mức dòng định mức phổ biến 40A, 63A và 80A, phù hợp sử dụng trong tủ điện gia đình, cửa hàng, văn phòng, hệ thống chiếu sáng, biển quảng cáo, máy móc và các hệ thống cần điều khiển nguồn điện từ xa.

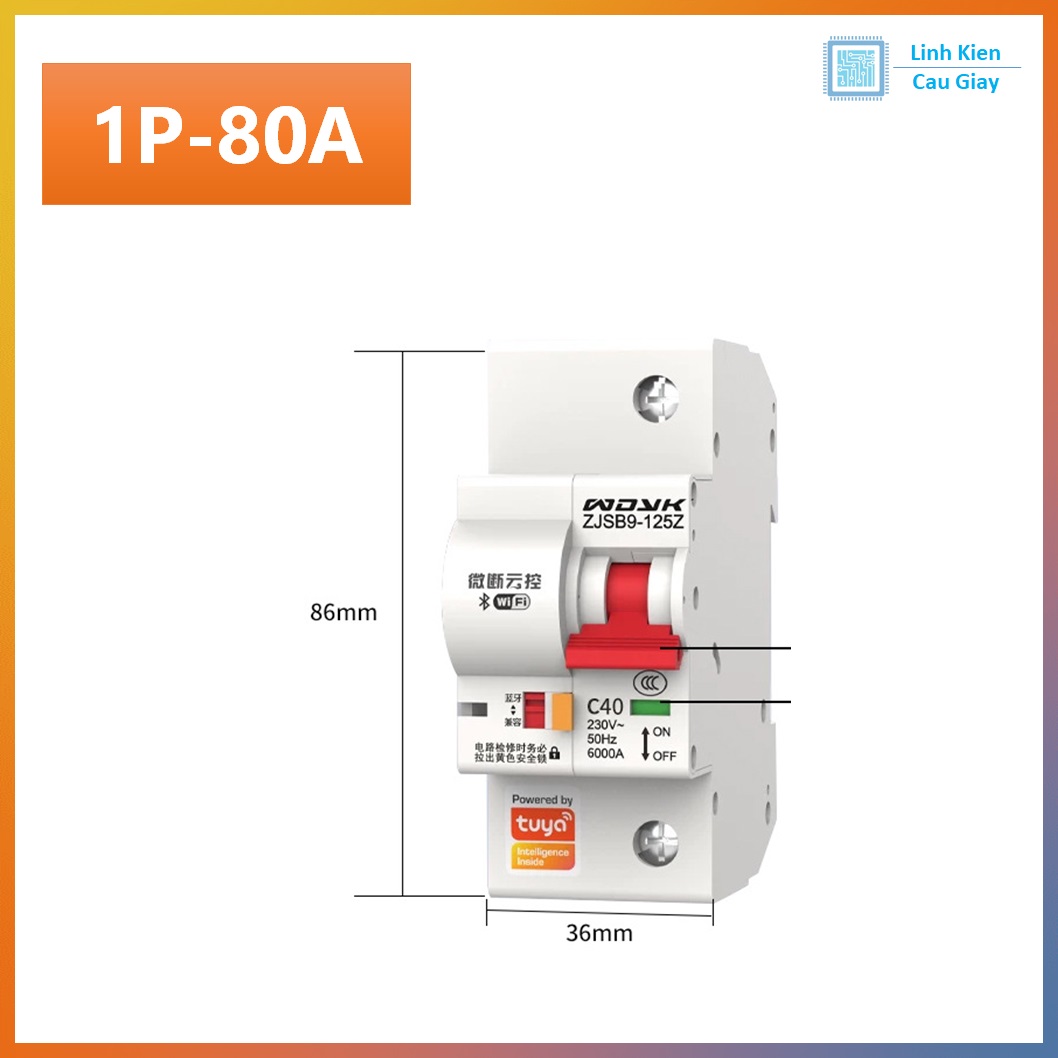

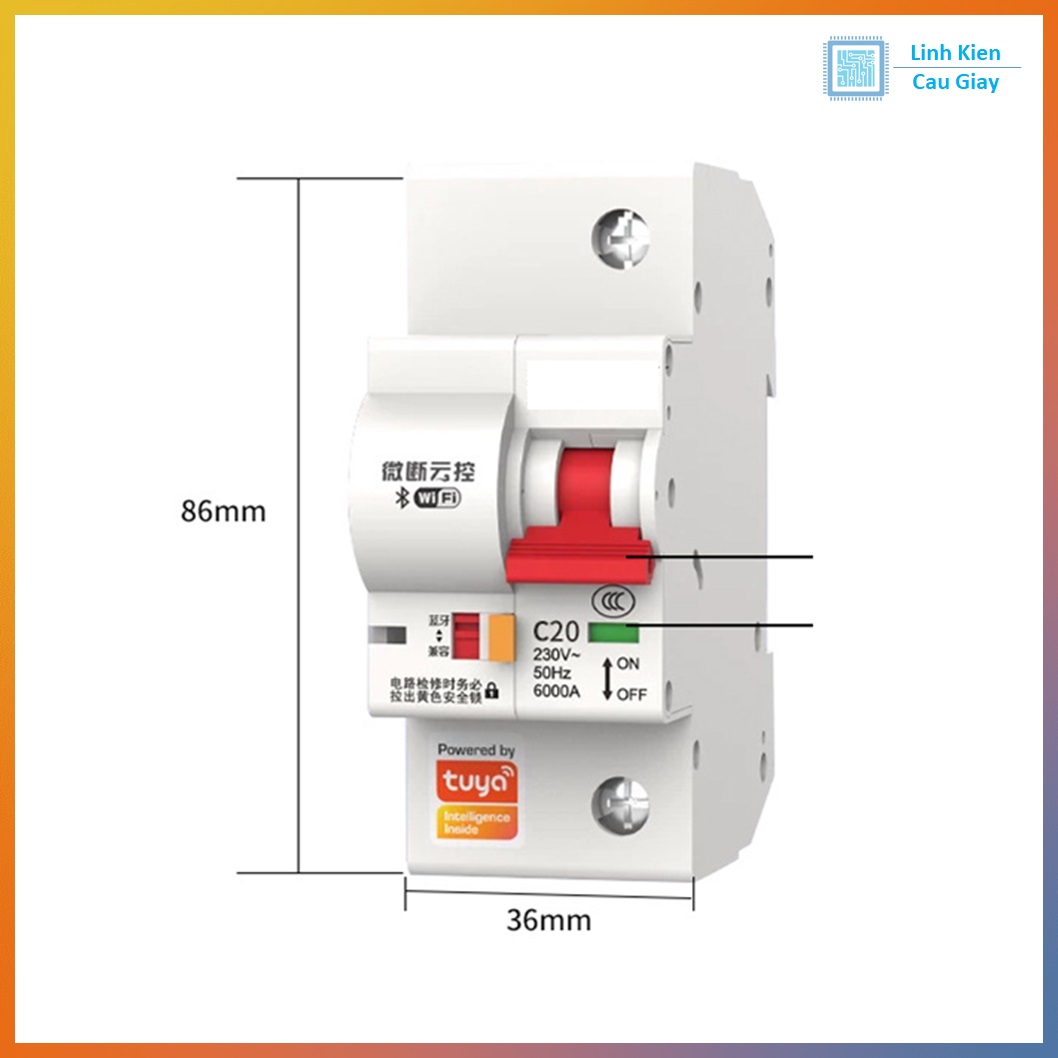

Phiên bản trong hình thuộc dòng ZJSB9-125Z, sử dụng đặc tính tác động Curve C, khả năng cắt ngắn mạch danh định 6000A, kích thước mặt trước khoảng 86 × 36mm và lắp đặt trên thanh DIN trong tủ điện.

Thiết bị hỗ trợ WiFi và có Bluetooth hỗ trợ quá trình cấu hình/ghép nối trên các phiên bản tương ứng. Sau khi kết nối với router WiFi, người dùng có thể điều khiển aptomat bằng ứng dụng TUYA Smart hoặc Smart Life trên điện thoại Android và iOS.

Aptomat thông minh đặc biệt hữu ích trong những hệ thống cần bật/tắt nguồn theo thời gian, điều khiển từ xa hoặc tự động hóa mà không cần người vận hành trực tiếp tại tủ điện.

Ứng dụng

Aptomat WiFi thông minh TUYA được sử dụng trong:

• Tủ điện gia đình.
• Nhà thông minh Smart Home.
• Điều khiển nguồn điện từ xa.
• Điều khiển hệ thống chiếu sáng.
• Bật/tắt biển quảng cáo.
• Điều khiển đèn sân vườn.
• Điều khiển điện cửa hàng.
• Điều khiển nguồn văn phòng.
• Bật/tắt thiết bị theo lịch.
• Hẹn giờ đóng điện.
• Hẹn giờ cắt điện.
• Quản lý nguồn điện từ xa.
• Điều khiển máy móc điện phù hợp.
• Điều khiển máy bơm thông qua hệ thống đóng cắt phù hợp.
• Điều khiển quạt, hệ thống thông gió.
• Bật/tắt nguồn cho hệ thống camera.
• Điều khiển nguồn máy chủ và thiết bị mạng phù hợp.
• Điều khiển thiết bị tại nhà xưởng.
• Điều khiển điện nhà trọ.
• Điều khiển điện phòng kỹ thuật.
• Tự động hóa điện dân dụng.
• Tự động hóa cửa hàng.
• Hệ thống IoT.
• Hệ sinh thái TUYA Smart.
• Smart Life Automation.

Có thể tạo các kịch bản như:

18:00 → tự động bật hệ thống chiếu sáng

23:00 → tự động tắt

Hoặc:

Điện thoại → Internet → TUYA Cloud → Aptomat → Bật/Tắt tải

Sơ đồ chân

Aptomat thông minh gồm các bộ phận chính:

• Cần gạt đóng/cắt thủ công.
• Cơ cấu aptomat bảo vệ.
• Cơ cấu truyền động điện.
• Module điều khiển thông minh.
• Module WiFi.
• Bluetooth hỗ trợ cấu hình trên phiên bản tương ứng.
• Đèn/cửa sổ chỉ thị trạng thái.
• Nút hoặc cơ cấu ghép nối.
• Terminal đầu vào.
• Terminal đầu ra.
• Vỏ cách điện.
• Ngàm lắp DIN Rail.

Cấu tạo điều khiển

Nguyên lý hoạt động:

Điện thoại → WiFi Router → Internet → TUYA/Smart Life → Aptomat → Cơ cấu đóng/cắt

Ngoài ra người dùng vẫn có thể thao tác trực tiếp:

Cần gạt trên Aptomat → Đóng hoặc ngắt điện thủ công

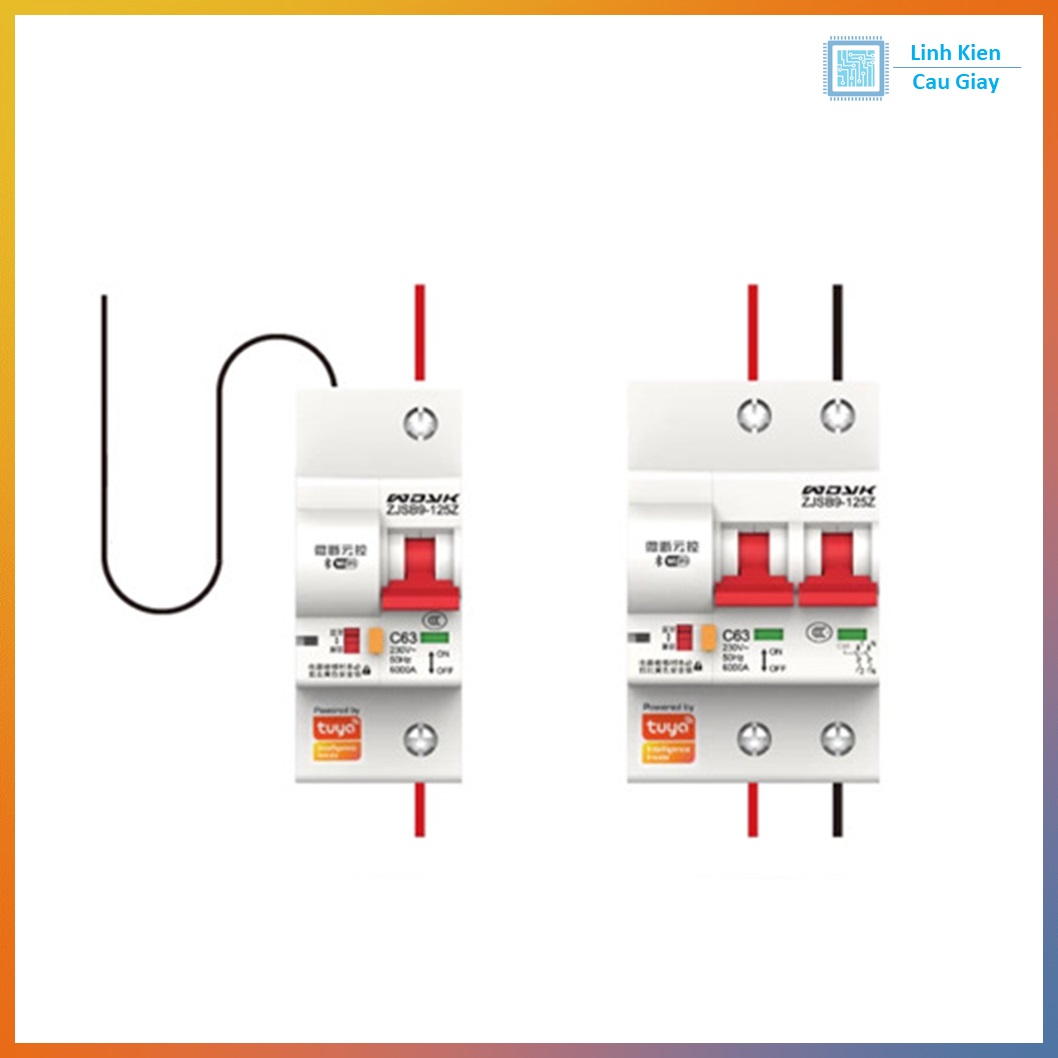

Sơ đồ hệ thống

Nguồn AC 220V → Aptomat WiFi TUYA → Tải điện

Sơ đồ nguyên lý:

L nguồn → INPUT aptomat

OUTPUT aptomat → L của tải

N nguồn → N của tải theo sơ đồ đấu dây của phiên bản thiết bị

Phiên bản trong hình được ghi 220V điều khiển dây pha, vì vậy dây pha L là đường điện được đóng/cắt.

Việc đấu dây trung tính N cho mạch điều khiển phải thực hiện đúng theo ký hiệu terminal được in trên sản phẩm thực tế, vì các phiên bản ZJSB9-125Z có thể có cấu hình đấu dây khác nhau.

Chiều đấu nguồn

Nên đấu theo đúng ký hiệu IN/LINE và OUT/LOAD trên sản phẩm.

Thông thường:

Phía trên → Nguồn vào

Phía dưới → Tải ra

Không đảo chiều đấu nguồn nếu tài liệu hoặc ký hiệu trên thiết bị không cho phép.

Thông số kĩ thuật

Phiên bản lựa chọn

40A: phù hợp các hệ thống có dòng tải danh định không vượt quá mức thiết kế của phiên bản 40A.

63A: phù hợp hệ thống cần dòng định mức cao hơn, thường dùng làm CB tổng hoặc nhánh tải phù hợp.

80A: phiên bản dòng định mức lớn hơn, yêu cầu dây dẫn, terminal và toàn bộ hệ thống điện phải được thiết kế tương ứng.

Dòng 40A, 63A, 80A là dòng định mức của từng phiên bản, không phải thông số để người dùng tùy chỉnh bằng ứng dụng.

Phiên bản mô tả này tập trung vào chức năng đóng/cắt thông minh và bảo vệ aptomat. Không mặc định coi sản phẩm là phiên bản đo công suất, điện năng hoặc thống kê kWh nếu trên sản phẩm thực tế không ghi chức năng Metering.

Hướng dẫn sử dụng

Bước 1: Chọn đúng dòng aptomat

Lựa chọn phiên bản:

40A

63A

hoặc

80A

theo tải, tiết diện dây dẫn và thiết kế của hệ thống điện.

Không chọn aptomat chỉ dựa vào tổng công suất thiết bị mà cần đảm bảo dây dẫn và toàn bộ hệ thống điện phù hợp với dòng bảo vệ.

Bước 2: Ngắt điện trước khi lắp đặt

Trước khi đấu dây phải:

• Ngắt nguồn điện tổng.
• Kiểm tra không còn điện áp.
• Xác định chính xác dây L và N.
• Kiểm tra ký hiệu INPUT và OUTPUT.
• Kiểm tra phiên bản dòng điện.

Việc lắp đặt hệ thống AC 220V nên được thực hiện bởi người có kiến thức và kỹ năng về điện.

Bước 3: Lắp aptomat lên DIN Rail

Gắn thiết bị lên thanh:

DIN Rail 35mm

trong tủ điện.

Đảm bảo thiết bị được cố định chắc chắn và terminal không bị lỏng.

Bước 4: Đấu dây

Đấu đúng sơ đồ được in trên sản phẩm.

Nguyên tắc:

Nguồn AC → INPUT

LOAD → OUTPUT

Đối với phiên bản điều khiển dây pha:

L nguồn → Aptomat → L tải

N → đấu theo sơ đồ của thiết bị và hệ thống

Siết terminal chắc chắn để tránh phát nhiệt tại điểm tiếp xúc.

Bước 5: Cài ứng dụng

Cài một trong hai ứng dụng:

TUYA Smart

hoặc

Smart Life

trên điện thoại Android hoặc iOS.

Đăng ký hoặc đăng nhập tài khoản.

Bước 6: Kết nối WiFi

Điện thoại cần kết nối với mạng:

WiFi 2.4GHz

Bật:

WiFi

và

Bluetooth

trên điện thoại để hỗ trợ quá trình tìm và cấu hình thiết bị.

Đưa aptomat vào chế độ pairing theo nút/công tắc cấu hình trên sản phẩm.

Trong ứng dụng:

Add Device → tìm Circuit Breaker / Breaker / Switch → chọn thiết bị → nhập mật khẩu WiFi → hoàn tất kết nối

Bước 7: Điều khiển từ điện thoại

Sau khi kết nối thành công có thể:

• Bật nguồn.
• Tắt nguồn.
• Kiểm tra trạng thái đóng/cắt.
• Đặt lịch hoạt động.
• Hẹn giờ.
• Countdown.
• Chia sẻ thiết bị.
• Tạo nhóm.
• Tạo Automation.
• Liên kết với thiết bị TUYA khác.

Bước 8: Thiết lập hẹn giờ

Ví dụ điều khiển biển quảng cáo:

18:00 → ON

23:30 → OFF

Hoặc đèn ngoài trời:

17:30 → ON

05:30 → OFF

Hệ thống sẽ tự động đóng/cắt theo lịch đã thiết lập.

LƯU Ý AN TOÀN KHI SỬ DỤNG

Sản phẩm làm việc trực tiếp với AC 220V, có nguy cơ điện giật và cháy nổ nếu đấu sai.

Phải ngắt hoàn toàn nguồn điện trước khi lắp đặt.

Không thao tác terminal khi đang có điện.

Không đấu dây L và N sai với sơ đồ của nhà sản xuất.

Không đảo INPUT và OUTPUT nếu sản phẩm yêu cầu nguồn vào từ phía trên.

Cần lựa chọn tiết diện dây dẫn phù hợp với dòng tải.

Không sử dụng dây nhỏ cho phiên bản 63A hoặc 80A chỉ vì aptomat có dòng định mức cao.

Dòng định mức của aptomat không có nghĩa thiết bị điện phía sau luôn được phép tiêu thụ tới mức đó.

Khi aptomat đã tự động ngắt do quá tải hoặc ngắn mạch, phải kiểm tra và xử lý nguyên nhân trước khi đóng điện trở lại.

Không sử dụng chức năng đóng điện từ xa để đóng lại một mạch vừa bị sự cố khi chưa xác định nguyên nhân.

Không nên phụ thuộc hoàn toàn vào kết nối WiFi cho các hệ thống an toàn trọng yếu như:

• Thiết bị y tế.
• Hệ thống cứu hỏa.
• Thiết bị khẩn cấp.
• Thang máy.
• Hệ thống mà việc mất kết nối có thể gây nguy hiểm.

WiFi chỉ nên được sử dụng như chức năng điều khiển bổ sung; khả năng bảo vệ điện phải dựa trên thiết bị bảo vệ và thiết kế hệ thống điện phù hợp.

Thiết bị sử dụng WiFi 2.4GHz; mạng chỉ phát 5GHz có thể không ghép nối được.

Hình ảnh
