Khóa Chốt Điện 24V JF-0826B 12v, 24v

Mô tả sản phẩm

Khóa chốt điện từ JF-0826B 12V/24V là cơ cấu chấp hành điện từ dạng kéo đẩy, sử dụng cuộn dây điện từ để tạo chuyển động tịnh tiến của lõi sắt. Khi cấp nguồn DC đúng điện áp, cuộn dây sinh từ trường làm trục chốt dịch chuyển; khi ngắt nguồn, lò xo đưa trục trở về vị trí ban đầu.

JF-0826B có hành trình khoảng 10mm, lực hút danh định khoảng 20N, thân kim loại nhỏ gọn và có sẵn vị trí bắt vít, thuận tiện tích hợp vào khóa điện tử, máy bán hàng tự động, robot, thiết bị đóng mở, cơ cấu nhả chốt và nhiều hệ thống tự động hóa. LinhkienX

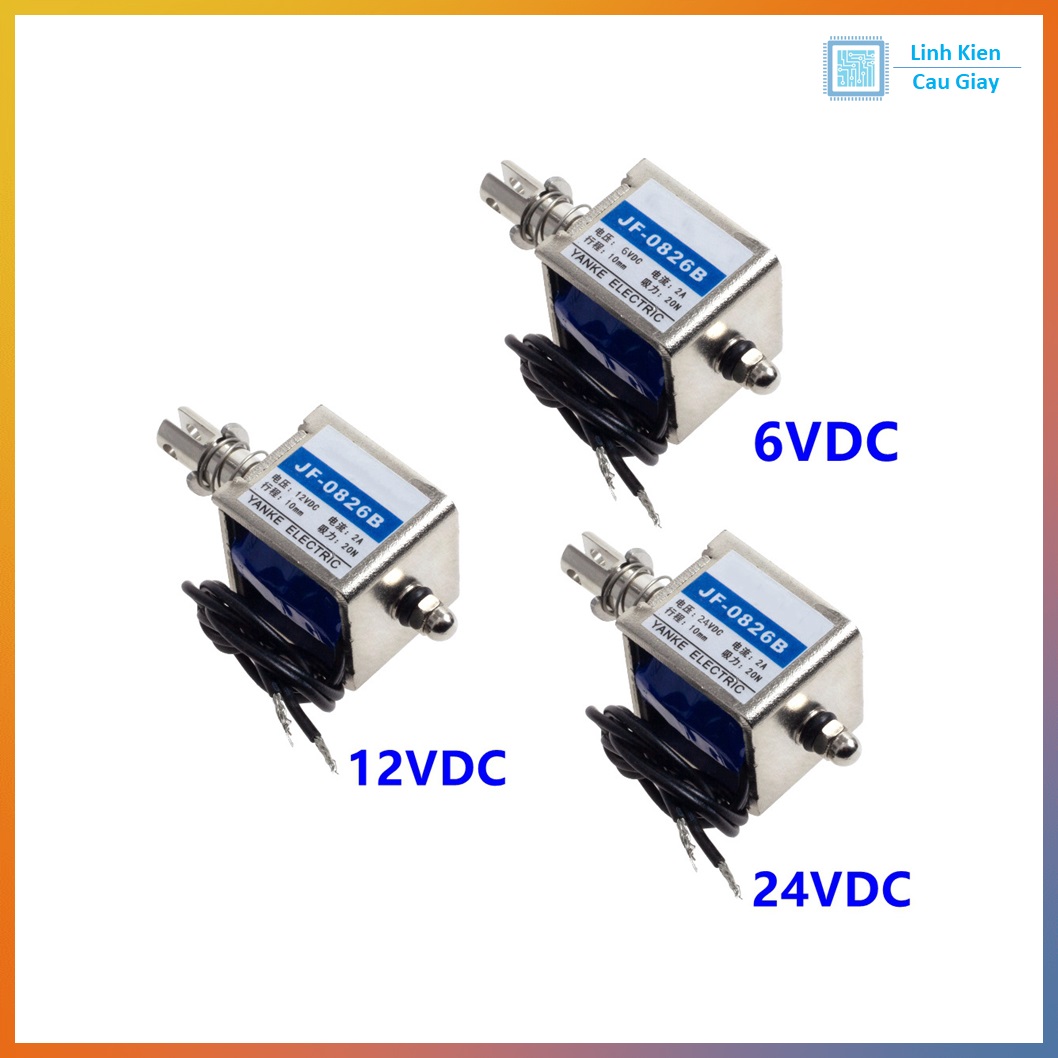

Sản phẩm có hai phiên bản điện áp phổ biến DC 12V và DC 24V, giúp người dùng lựa chọn phù hợp với nguồn điện của hệ thống. Đây là dạng solenoid kéo đẩy phổ biến trong các dự án Arduino, ESP32, PLC, relay và hệ thống điều khiển tự động.

Khác với motor quay, solenoid JF-0826B tạo ra chuyển động thẳng nhanh, rất phù hợp với các ứng dụng chỉ cần hai trạng thái như đóng/mở, khóa/mở khóa, giữ/nhả hoặc kéo/thả.

Ứng dụng

Khóa chốt điện từ JF-0826B được sử dụng trong:

• Khóa cửa điện tử.
• Khóa tủ điện.
• Khóa ngăn kéo tự động.
• Khóa hộp thiết bị.
• Khóa tủ locker.
• Máy bán hàng tự động.
• Máy cấp phát sản phẩm.
• Máy đổi tiền.
• Máy ATM và thiết bị giao dịch tự động.
• Máy chơi game và máy arcade.
• Máy in, máy đóng gói.
• Cơ cấu nhả chốt tự động.
• Cơ cấu đóng mở cửa nhỏ.
• Robot và thiết bị DIY.
• Hệ thống Arduino.
• Hệ thống ESP32, ESP8266.
• Hệ thống PLC.
• Hệ thống kiểm soát ra vào.
• Thiết bị chống trộm.
• Cơ cấu phân loại sản phẩm.
• Máy móc tự động hóa.
• Thiết bị giáo dục STEM.
• Mô hình cơ điện tử.
• Cơ cấu kéo, đẩy và nhả vật thể.

Solenoid JF-0826B cũng được sử dụng trong các thiết bị tự động như máy bán hàng, máy dệt, thiết bị gia dụng và các cơ cấu điều khiển cần chuyển động tịnh tiến ngắn.

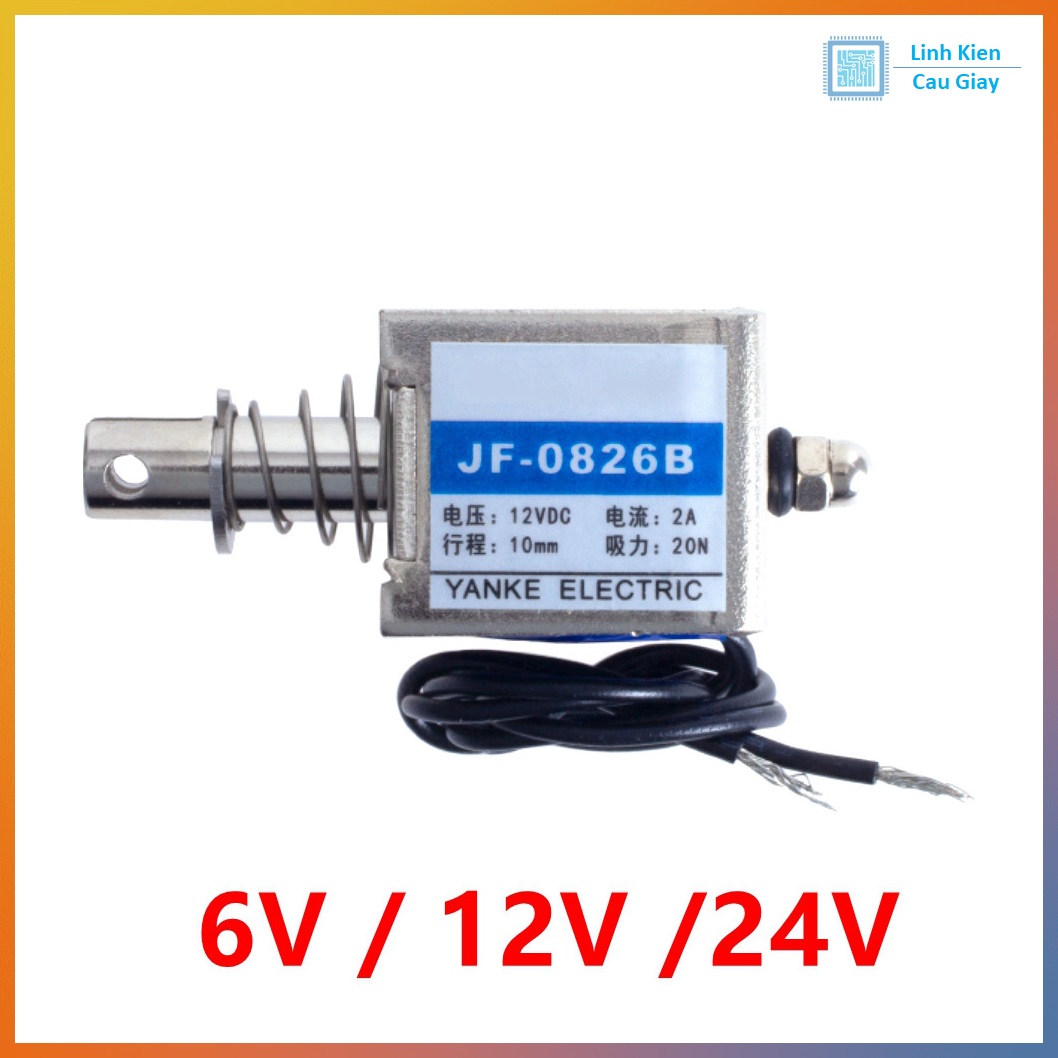

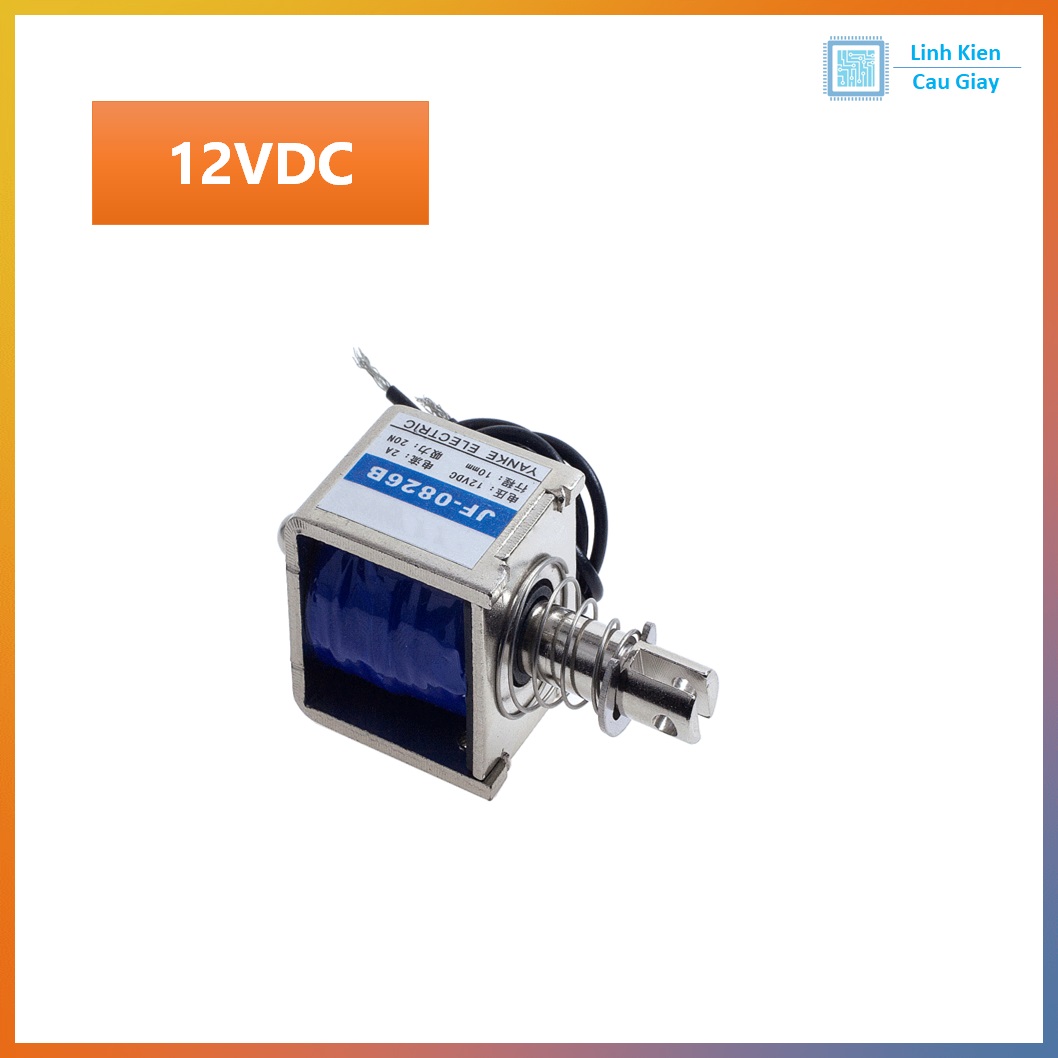

Sơ đồ chân

Khóa chốt điện từ JF-0826B gồm các bộ phận chính:

• Khung kim loại.
• Cuộn dây điện từ.
• Lõi sắt chuyển động.
• Trục chốt.
• Lò xo hồi vị.
• Hai dây cấp nguồn.
• Các lỗ bắt vít cố định.
• Đầu trục có lỗ giúp liên kết với cơ cấu cơ khí.

Nguyên lý hoạt động

Khi chưa cấp điện:

Lò xo giữ trục ở trạng thái ban đầu.

Khi cấp điện:

Cuộn dây → tạo từ trường → hút lõi sắt → trục di chuyển.

Khi ngắt điện:

Từ trường mất → lò xo đẩy trục trở lại.

Sơ đồ nguyên lý

Nguồn DC → Cuộn Solenoid → Tạo từ trường → Trục chốt di chuyển

Sơ đồ đấu trực tiếp

Nguồn DC (+) → Dây Solenoid
Nguồn DC (-) → Dây Solenoid

Với phiên bản có dây đỏ và đen, nên đấu theo quy ước:

Dây đỏ → V+
Dây đen → GND / V-

Điều khiển bằng công tắc

Nguồn (+) → Công tắc → Solenoid → Nguồn (-)

Khi đóng công tắc, solenoid hoạt động. Khi mở công tắc, trục trở về nhờ lò xo.

Điều khiển bằng Relay

Nguồn DC (+) → COM Relay
NO Relay → Solenoid
Solenoid → GND

Arduino hoặc ESP32 điều khiển module relay để bật/tắt solenoid.

Điều khiển bằng MOSFET

Sơ đồ cơ bản:

Nguồn (+) → Solenoid → Drain MOSFET
Source MOSFET → GND
GPIO Arduino/ESP32 → Gate MOSFET

GND của nguồn và GND vi điều khiển phải nối chung.

Nên mắc thêm diode dập xung ngược song song với cuộn solenoid:

Cathode diode → V+
Anode diode → đầu Solenoid phía MOSFET

Diode giúp giảm xung điện áp ngược sinh ra khi ngắt cuộn dây và bảo vệ transistor, MOSFET hoặc relay.

Thông số kĩ thuật

Các phiên bản JF-0826B phổ biến có lực khoảng 20N, hành trình 10mm, kích thước thân khoảng 26 × 25 × 22mm; phiên bản 12V thường được công bố dòng định mức 2A, trong khi phiên bản 24V phổ biến được công bố khoảng 350mA

Lưu ý: Phiên bản 12V và 24V là hai cuộn dây khác nhau, không cấp 24V trực tiếp cho phiên bản 12V.

Lực 20N là giá trị danh định; lực thực tế thay đổi theo điện áp, hành trình của lõi, nhiệt độ cuộn dây và cơ cấu tải.

Hướng dẫn sử dụng

Bước 1: Kiểm tra đúng phiên bản điện áp

Trước khi cấp nguồn cần kiểm tra tem trên sản phẩm.

JF-0826B 12V → sử dụng nguồn DC 12V

JF-0826B 24V → sử dụng nguồn DC 24V

Không cấp nhầm điện áp.

Bước 2: Chuẩn bị nguồn đủ dòng

Với phiên bản 12V, nguồn cần có khả năng cấp dòng phù hợp với dòng khởi động và dòng hoạt động của solenoid.

Không nên lấy nguồn trực tiếp từ chân Arduino, ESP32 hoặc vi điều khiển vì dòng yêu cầu của cuộn solenoid lớn hơn rất nhiều khả năng cấp dòng của GPIO.

Bước 3: Thử hoạt động trực tiếp

Nối solenoid với nguồn DC đúng điện áp.

Khi cấp nguồn:

Trục chốt dịch chuyển.

Khi ngắt nguồn:

Lò xo đưa trục về vị trí ban đầu.

Bước 4: Lắp solenoid vào cơ cấu

Sử dụng các lỗ trên khung kim loại để cố định solenoid.

Cần đảm bảo:

• Trục chuyển động thẳng.
• Không bị lệch tâm.
• Không bị vật khác cản trở.
• Không ép trục theo phương ngang.
• Cơ cấu khóa không tạo ma sát quá lớn.

Việc lắp lệch có thể làm giảm lực kéo và làm lõi bị kẹt.

Bước 5: Điều khiển bằng Arduino hoặc ESP32

Không đấu solenoid trực tiếp vào chân GPIO.

Nên sử dụng:

• Relay.
• MOSFET công suất.
• Transistor công suất.
• Module driver tải DC.

Sơ đồ điều khiển MOSFET:

GPIO → Điện trở Gate → MOSFET

Nguồn (+) → Solenoid → MOSFET → GND

GND Arduino/ESP32 → GND nguồn

Mắc diode chống ngược song song với cuộn solenoid.

Có thể sử dụng các diode phù hợp như:

1N4007, FR107 hoặc diode flyback có thông số phù hợp với dòng tải.

Bước 6: Điều khiển khóa

Ví dụ hệ thống khóa cửa Arduino:

RFID / Vân tay / Mật khẩu → Arduino → MOSFET hoặc Relay → JF-0826B

Khi xác nhận đúng:

Arduino bật solenoid → chốt di chuyển → mở khóa

Sau một khoảng thời gian:

Arduino ngắt solenoid → lò xo trả chốt về vị trí ban đầu

LƯU Ý KHI SỬ DỤNG

Không cấp điện áp AC 220V trực tiếp vào sản phẩm.

Phải chọn đúng phiên bản:

12V dùng nguồn 12V DC.
24V dùng nguồn 24V DC.

Không cấp 24V vào cuộn 12V vì có thể làm cuộn dây quá nhiệt hoặc cháy.

Solenoid là tải cảm nên khi ngắt điện sẽ sinh ra điện áp ngược. Khi điều khiển bằng transistor hoặc MOSFET nên sử dụng diode dập xung ngược để bảo vệ linh kiện điều khiển.

Không cấp nguồn trực tiếp từ chân Arduino, ESP32 hoặc Raspberry Pi.

Khi dùng nguồn phòng thí nghiệm nên đặt giới hạn dòng trước khi thử nghiệm.

Solenoid có thể nóng khi cấp điện trong thời gian dài. Với ứng dụng đóng điện liên tục cần kiểm tra nhiệt độ thực tế và chu kỳ làm việc phù hợp.

Không dùng lực ngang lên trục solenoid vì có thể gây kẹt lõi và giảm tuổi thọ.

Không bôi keo hoặc vật liệu cản trở vào khu vực trục chuyển động.
