ATMEGA128A-AU QFP



Mô tả sản phẩm

ATMEGA128A-AU là vi điều khiển 8-bit AVR RISC hiệu năng cao của Microchip (Atmel trước đây), với bộ nhớ 128KB Flash, 4KB SRAM, 4KB EEPROM, xung nhịp tối đa 16MHz.

Chip đóng gói dạng TQFP-64 (Surface Mount), tích hợp nhiều ngoại vi mạnh mẽ: 2 UART, SPI, TWI (I2C), 8 kênh PWM, ADC 10-bit, 4 Timer/Counter, Watchdog, JTAG, cùng khả năng hoạt động ổn định, tiêu thụ năng lượng thấp.

Đây là lựa chọn lý tưởng cho các ứng dụng yêu cầu nhiều bộ nhớ, nhiều cổng I/O và hiệu suất cao hơn so với ATmega32 hoặc ATmega64.

Ứng dụng

  • Hệ thống nhúng công nghiệp: điều khiển máy móc, dây chuyền sản xuất.

  • IoT & Smart Home: trung tâm điều khiển cảm biến, truyền thông không dây.

  • Robot & điều khiển động cơ: hệ thống cần nhiều kênh PWM/UART.

  • Thiết bị đo lường, điện tử y tế.

  • Giáo dục, nghiên cứu vi điều khiển AVR nâng cao.

Sơ đồ chân

  • PORTA (PA0 – PA7): ADC 10-bit, I/O.

  • PORTB (PB0 – PB7): SPI, Timer/Counter, I/O.

  • PORTC (PC0 – PC7): JTAG, I/O.

  • PORTD (PD0 – PD7): UART, ngắt ngoài, I/O.

  • PORTE (PE0 – PE7): UART1, TWI, ngắt ngoài.

  • PORTF (PF0 – PF7): ADC, I/O.

  • PORTG (PG0 – PG4): điều khiển bổ sung.

  • RESET, VCC, GND, AREF, XTAL1, XTAL2: cấp nguồn, tham chiếu, dao động ngoài.

Thông số kĩ thuật

  • Kiến trúc: 8-bit AVR RISC

  • Bộ nhớ:

    • 128KB Flash (nạp ISP, có bootloader)

    • 4KB SRAM

    • 4KB EEPROM

  • Xung nhịp tối đa: 16MHz

  • Ngoại vi tích hợp:

    • 2 × UART

    • 1 × SPI

    • 1 × TWI (I2C)

    • 8 kênh PWM

    • 8 kênh ADC 10-bit

    • 4 × Timer/Counter (2×8-bit, 2×16-bit)

    • Watchdog, JTAG debug

  • Điện áp hoạt động: 2.7V – 5.5V

  • Công suất tiêu thụ thấp: <1µA ở chế độ Power-down

  • Package: TQFP-64 (14×14mm, SMD)

Hướng dẫn sử dụng

  1. Phần cứng:

    • Cấp nguồn 5V hoặc 3.3V cho VCC.

    • Thạch anh ngoài 8–16MHz (nếu cần độ chính xác cao).

    • Reset kéo lên cao qua điện trở 10kΩ.

    • Nạp code qua ISP (SPI) hoặc bootloader UART.

  2. Phần mềm:

    • Lập trình bằng Atmel Studio, AVR-GCC, PlatformIO, Arduino IDE (core AVR mở rộng).

    • Có thể debug bằng JTAG.

  3. Ứng dụng nâng cao:

    • Kết nối nhiều cảm biến I2C/SPI.

    • Điều khiển động cơ servo, stepper, DC bằng nhiều kênh PWM.

    • Giao tiếp không dây (LoRa, Zigbee, Bluetooth, GSM).

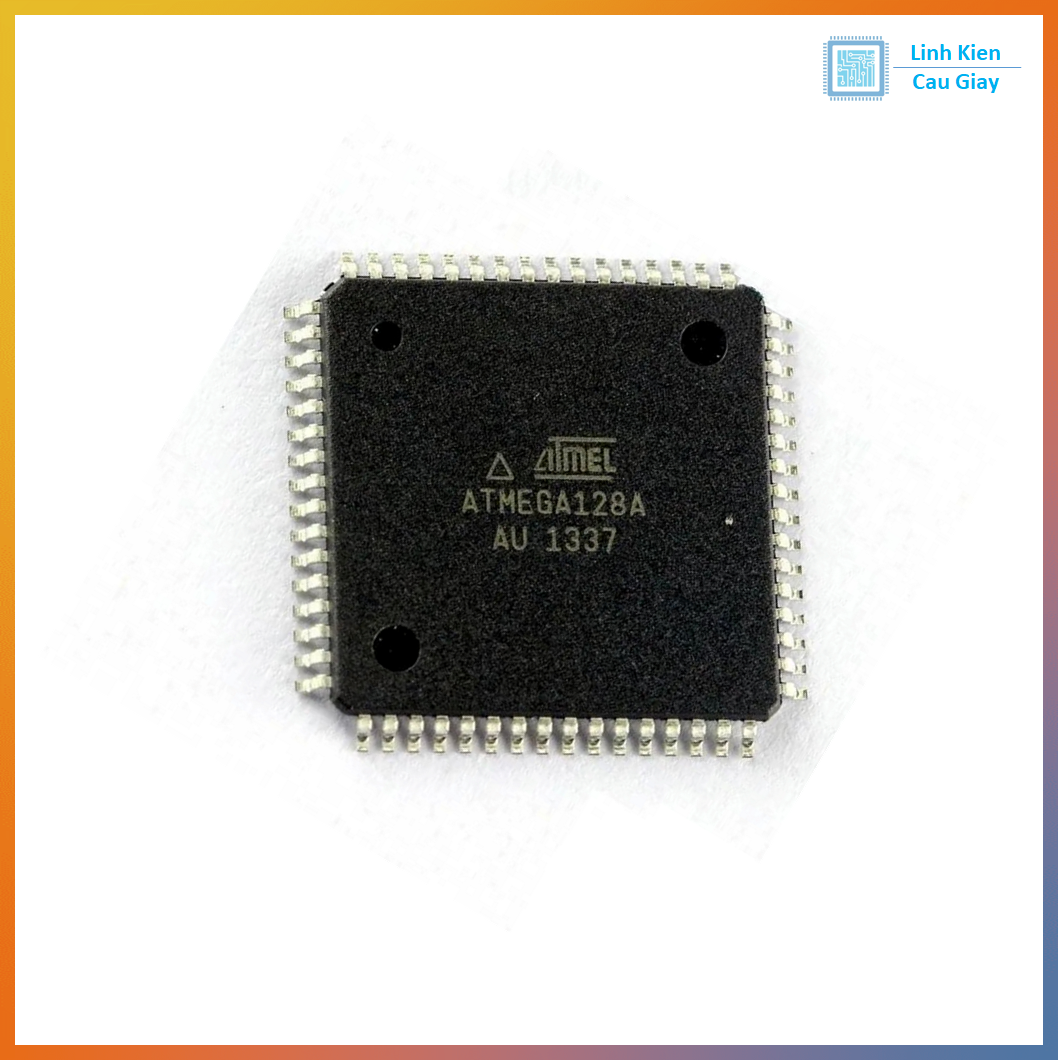

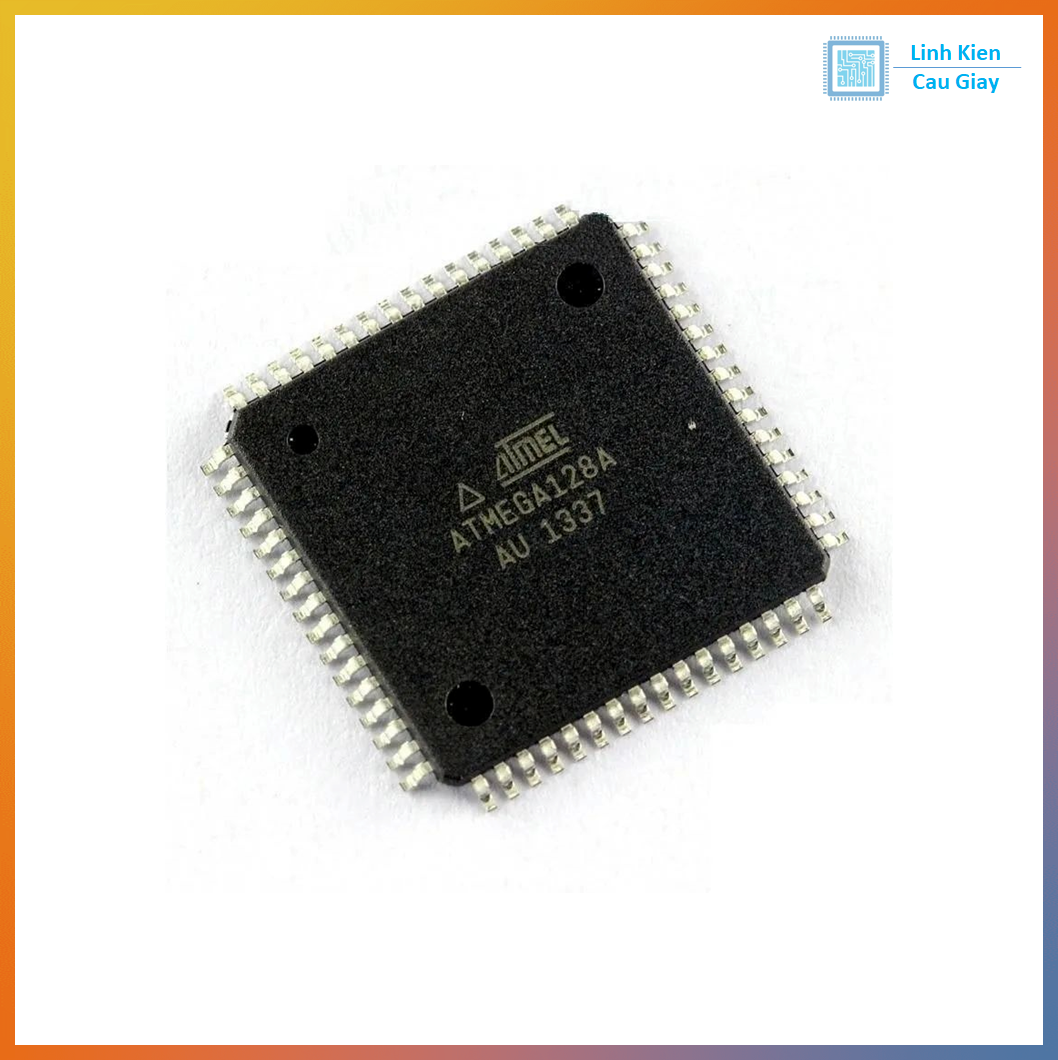

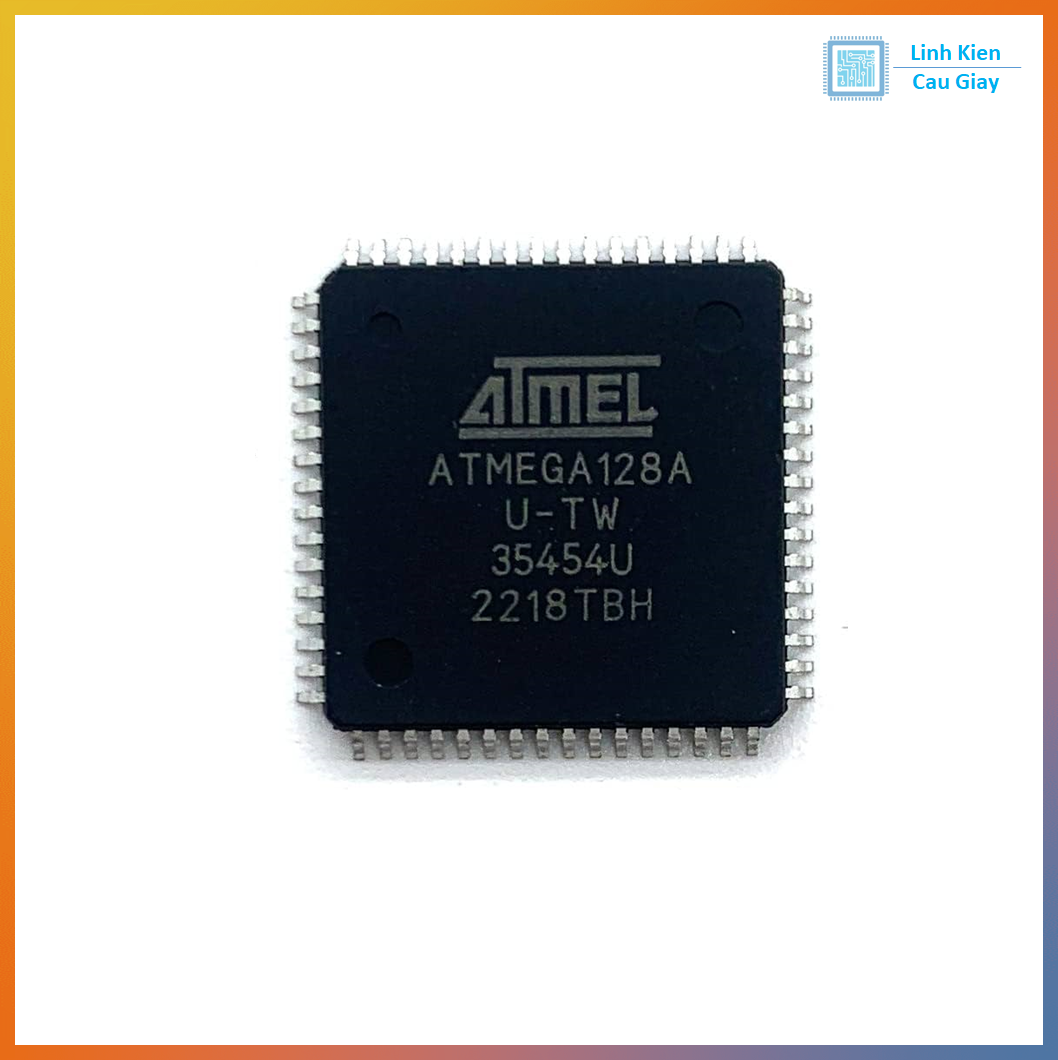

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
