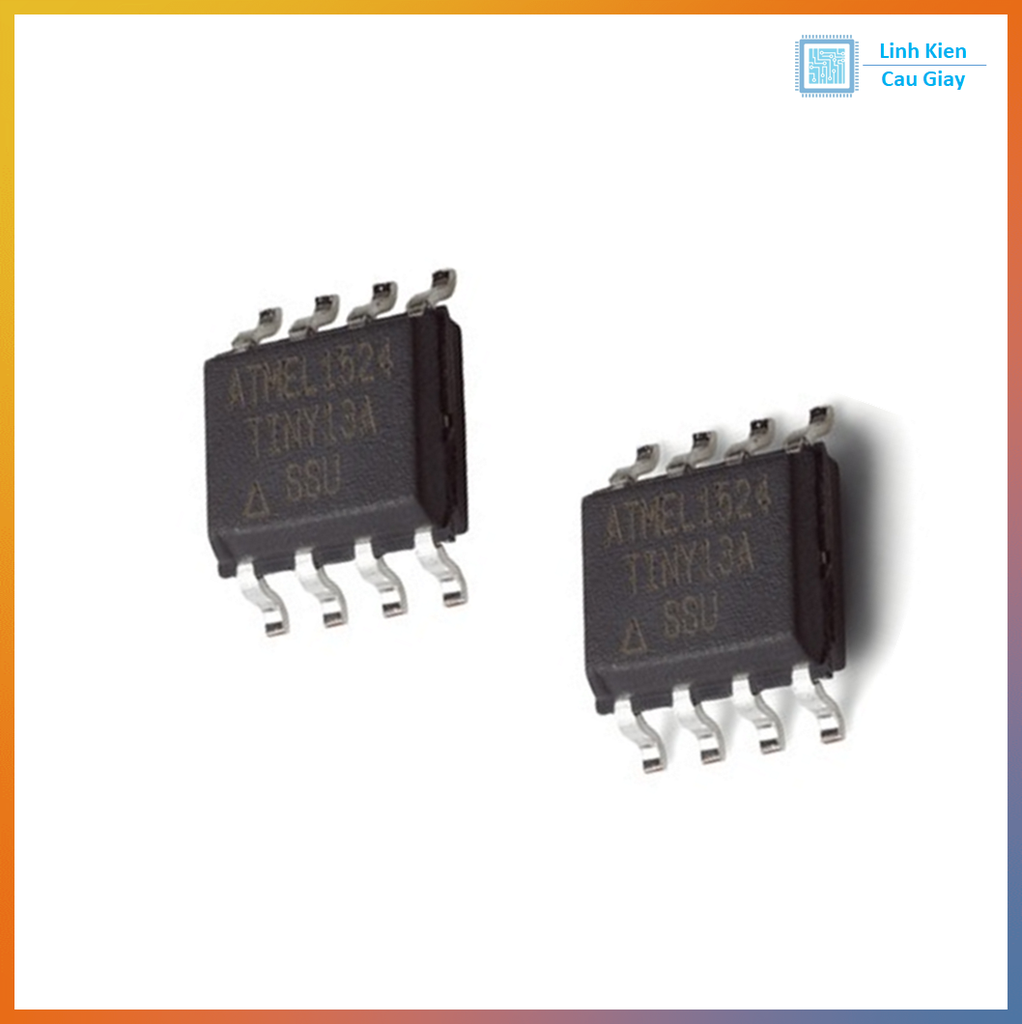

ATTINY13A-SSU SOP8
(Mã SP:CG001059)
Thương hiệu: Chưa cập nhật
31.500₫
Mô tả sản phẩm
ATTINY13A-SSU là vi điều khiển 8-bit kiến trúc AVR RISC của Microchip (trước đây là Atmel), đóng gói SOP-8 nhỏ gọn, phù hợp cho các mạch điện tử nhúng siêu nhỏ.
Chip có bộ nhớ 1KB Flash, 64B SRAM, 64B EEPROM, tốc độ hoạt động tối đa 20MHz, tích hợp ADC 10-bit, Timer 8-bit, Watchdog, ngắt ngoài và khả năng lập trình ISP.
ATTINY13A nổi bật nhờ tiêu thụ điện năng thấp, hoạt động ổn định, chi phí rẻ, phù hợp cho các ứng dụng nhúng, IoT mini, thiết bị điều khiển và mạch dân dụng.
Ứng dụng
-
Điện tử dân dụng: công tắc cảm biến, thiết bị hẹn giờ, mạch LED.
-
IoT & Smart Home: module điều khiển mini, cảm biến thông minh.
-
Đèn LED & chiếu sáng: bộ điều khiển LED RGB, LED nhấp nháy.
-
Robot & DIY: điều khiển động cơ nhỏ, cảm biến đơn giản.
-
Thiết bị cầm tay chạy pin: yêu cầu tiêu thụ điện thấp.

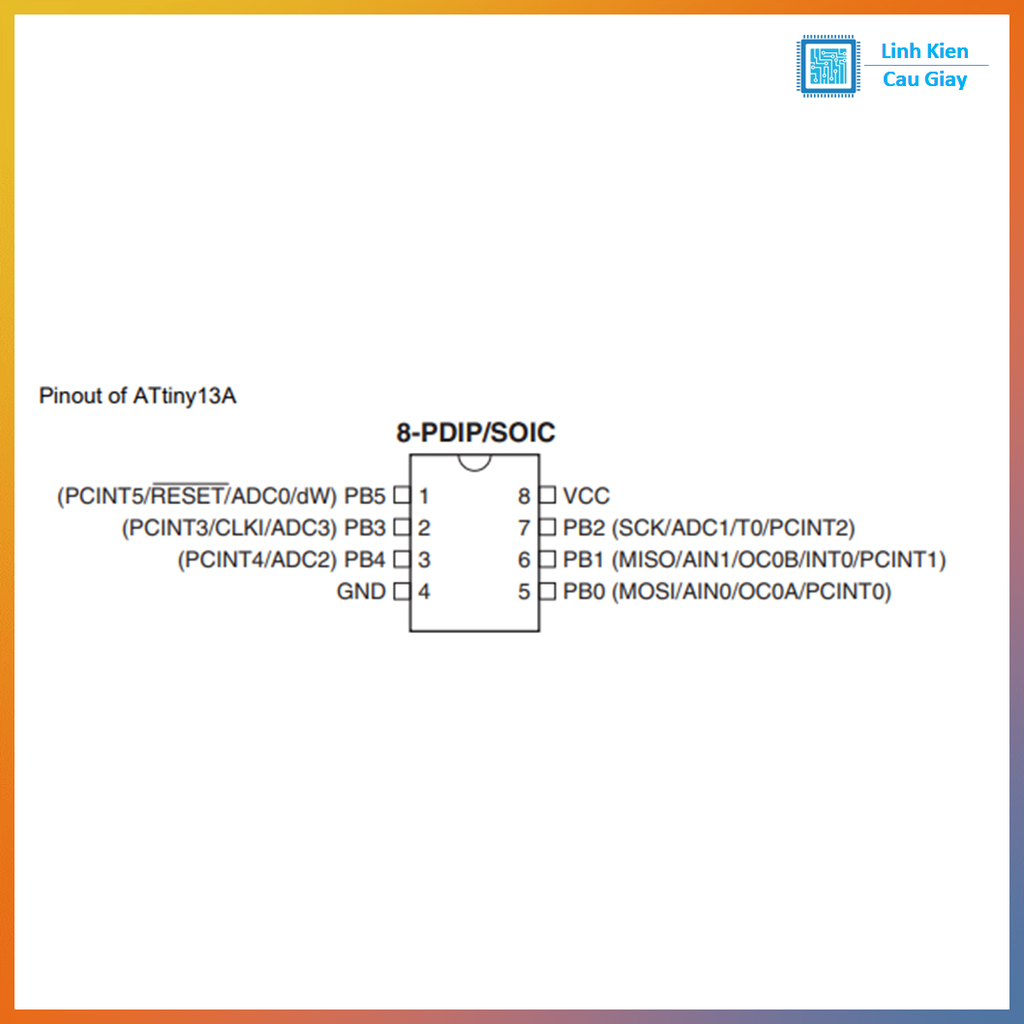

Sơ đồ chân
-
PB0 – PB5: I/O số, ADC, PWM, giao tiếp SPI (MISO/MOSI/SCK).
-
RESET: chân reset/nạp chương trình.
-
VCC: cấp nguồn (2.7V – 5.5V).
-
GND: mass.
Thông số kĩ thuật
-
Kiến trúc: 8-bit AVR RISC
-
Bộ nhớ:
-
1KB Flash (self-programmable)
-
64B SRAM
-
64B EEPROM
-
-
Tốc độ xung nhịp: tối đa 20MHz (với thạch anh ngoài)
-
Peripherals:
-
1 × Timer/Counter 8-bit
-
1 × Watchdog Timer
-
6 × I/O số (PB0 – PB5)
-
ADC 10-bit (4 kênh)
-
-
Giao tiếp: SPI (ISP)
-
Điện áp hoạt động: 2.7V – 5.5V
-
Công suất tiêu thụ thấp: chế độ Power-down < 1µA
-
Package: SOP-8 (SMD)
Hướng dẫn sử dụng
-
Phần cứng:
-
Cấp nguồn 3.3V hoặc 5V cho VCC.
-
Reset kéo lên cao qua điện trở 10kΩ.
-
Có thể dùng dao động RC nội (9.6MHz) hoặc thạch anh ngoài.
-
Nạp chương trình bằng mạch nạp ISP (USBasp, USBtinyISP).
-
-
Phần mềm:
-
Lập trình bằng AVR-GCC, Atmel Studio, Arduino IDE (cài core Attiny13).
-
Có thể viết code C hoặc Assembly AVR.
-
-
Ứng dụng nâng cao:
-
Điều khiển LED RGB bằng PWM.
-
Đọc tín hiệu từ cảm biến analog.
-
Làm thiết bị báo pin yếu, mạch hẹn giờ mini
-

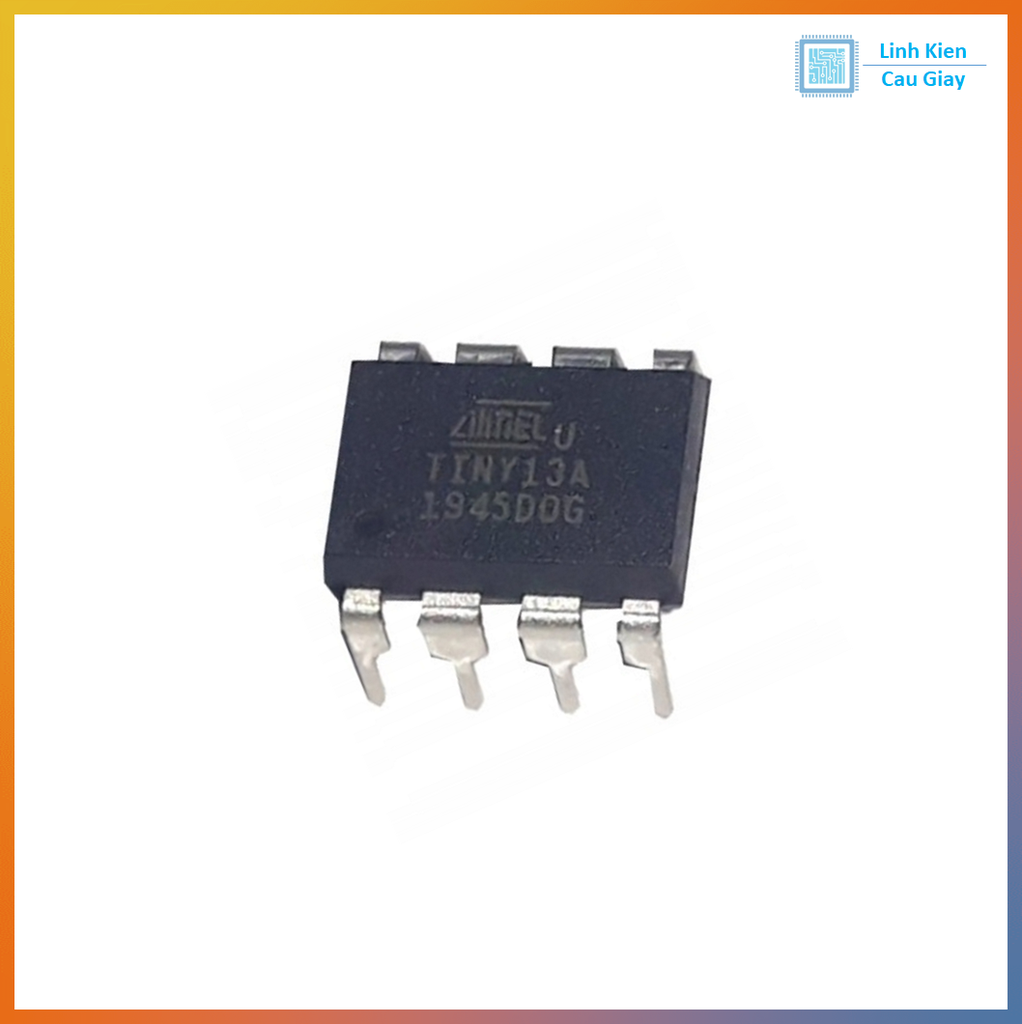

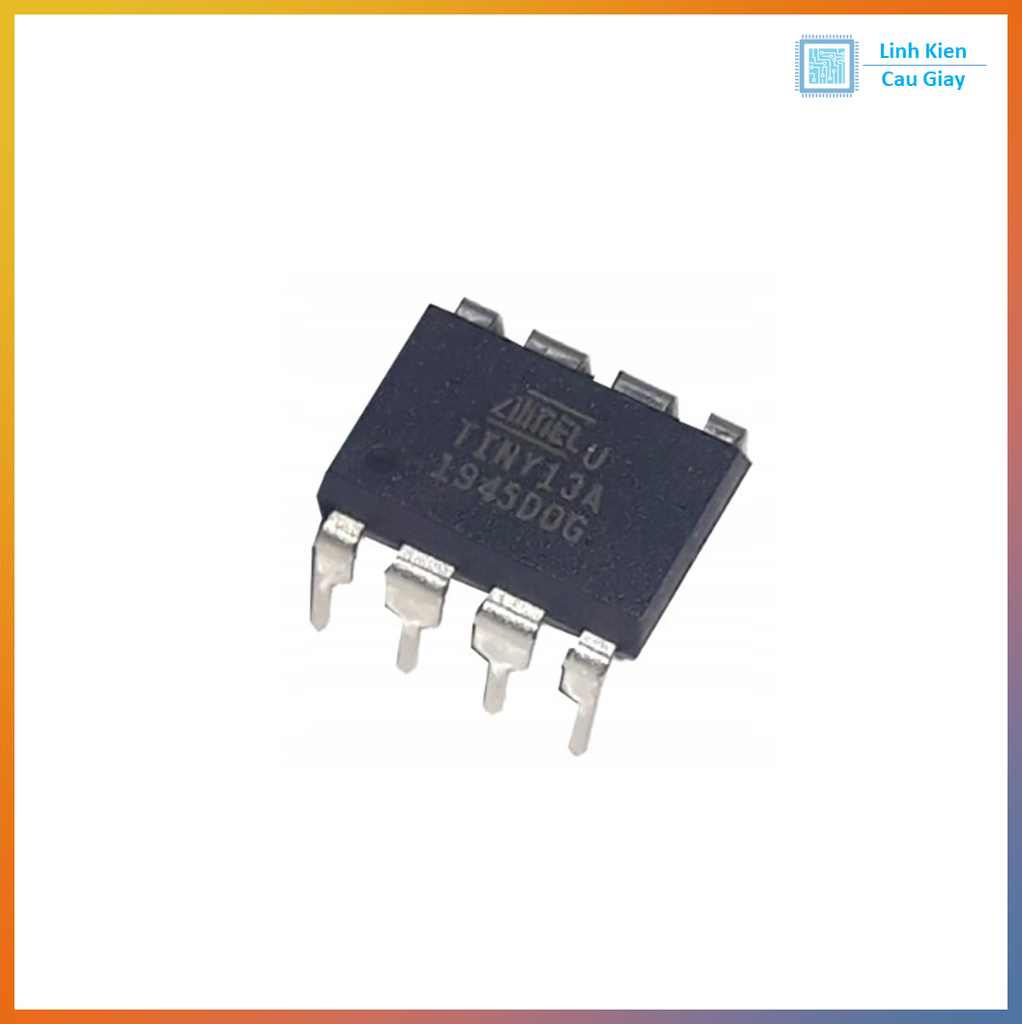

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
