ATMEGA8A-PU
(Mã SP:CG001061)
Thương hiệu: Chưa cập nhật
42.000₫
Mô tả sản phẩm
ATMEGA8A-PU là vi điều khiển 8-bit kiến trúc AVR RISC của Microchip (Atmel trước đây), với 8KB Flash, 1KB SRAM, 512B EEPROM, tốc độ xử lý tối đa 16MHz.
Đây là dòng chip DIP-28 (Dual Inline Package) dễ hàn, dễ sử dụng trên breadboard, rất phổ biến trong các mạch Arduino đời đầu và các ứng dụng nhúng nhỏ gọn. Chip tích hợp nhiều ngoại vi: UART, SPI, I2C, ADC 10-bit, Timer, PWM, Watchdog, hoạt động ổn định và tiêu thụ công suất thấp.
Ứng dụng
-
Arduino Uno / Arduino tự chế (Arduino core for ATmega8).
-
Dự án IoT và nhúng nhỏ gọn: đọc cảm biến, điều khiển thiết bị.
-
Điện tử dân dụng, công nghiệp nhẹ.
-
Robot và điều khiển động cơ nhỏ.
-
Giáo dục, học tập vi điều khiển AVR.
Sơ đồ chân
Một số chân chính:
-
PORTB (PB0 – PB7): I/O, SPI, Timer, PWM.
-
PORTC (PC0 – PC6): I/O, ADC.
-
PORTD (PD0 – PD7): UART, I/O, Timer.
-
VCC, GND: nguồn nuôi 2.7V – 5.5V.
-
XTAL1/XTAL2: kết nối thạch anh (lên đến 16MHz).
-
RESET: chân reset vi điều khiển.
-
AREF: điện áp tham chiếu cho ADC.
Thông số kĩ thuật
-
Kiến trúc: AVR 8-bit RISC
-
Bộ nhớ:
-
8KB Flash (ISP)
-
1KB SRAM
-
512B EEPROM
-
-
Tốc độ xung nhịp: tối đa 16MHz
-
Ngoại vi:
-
1 × UART
-
1 × SPI
-
1 × TWI (I2C)
-
8 kênh ADC 10-bit
-
Timer/Counter 8-bit và 16-bit
-
PWM, Watchdog Timer
-
-
Điện áp hoạt động: 2.7V – 5.5V
-
Công suất tiêu thụ thấp: <1µA ở chế độ Power-down
-
Gói chip: DIP-28 (dễ cắm breadboard, DIY)
Hướng dẫn sử dụng
-
Phần cứng:
-
Cấp nguồn 5V ổn định cho VCC.
-
Dùng thạch anh ngoài 8–16MHz hoặc RC nội.
-
Reset kéo lên cao (qua điện trở 10kΩ).
-
Có thể nạp chương trình qua ISP (SPI) hoặc bootloader Arduino.
-
-
Phần mềm:
-
Lập trình bằng AVR-GCC, Atmel Studio, PlatformIO hoặc Arduino IDE (thêm core ATmega8).
-
Hỗ trợ bootloader để nạp trực tiếp qua UART.
-
-
Ứng dụng nâng cao:
-
Kết nối cảm biến nhiệt độ, độ ẩm, ánh sáng qua ADC/I2C.
-
Điều khiển động cơ servo, DC, stepper qua PWM.
-
Giao tiếp không dây (RF, NRF24L01, Bluetooth HC-05).
-

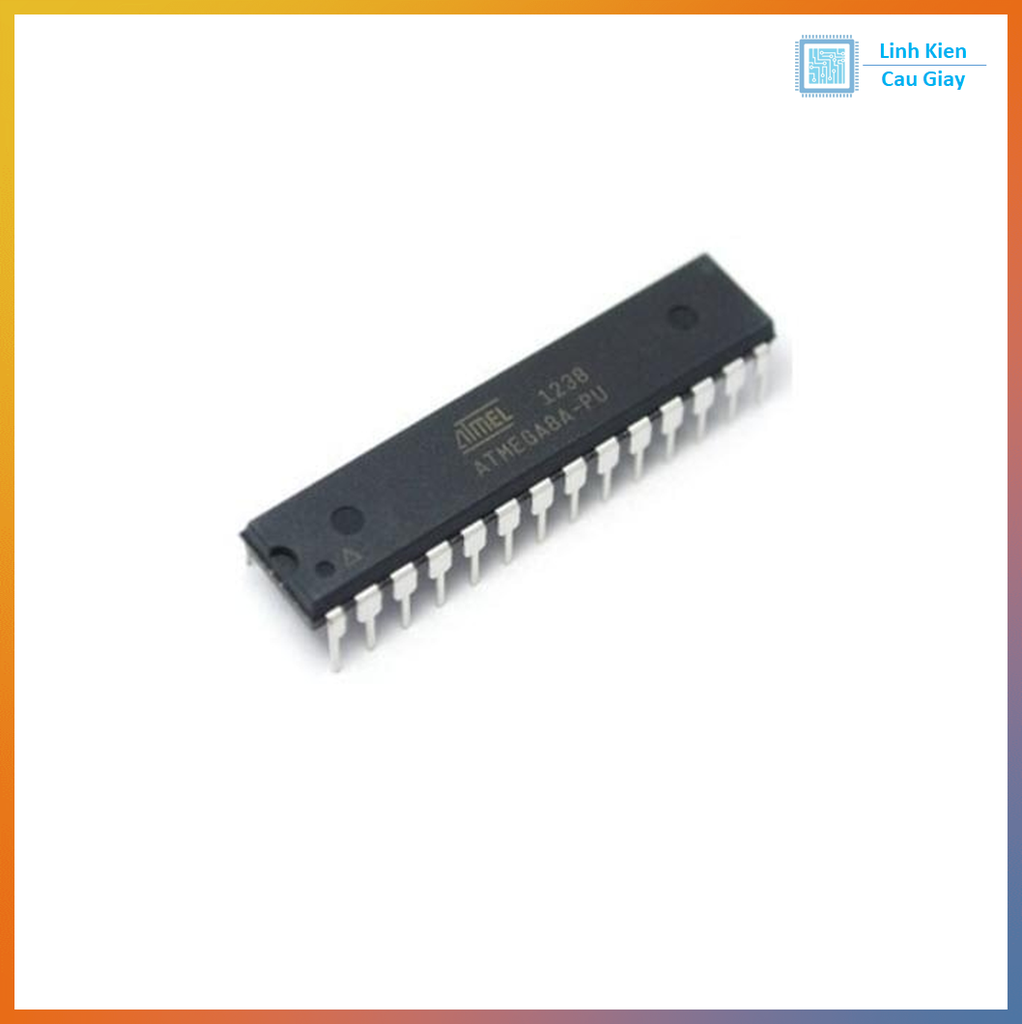

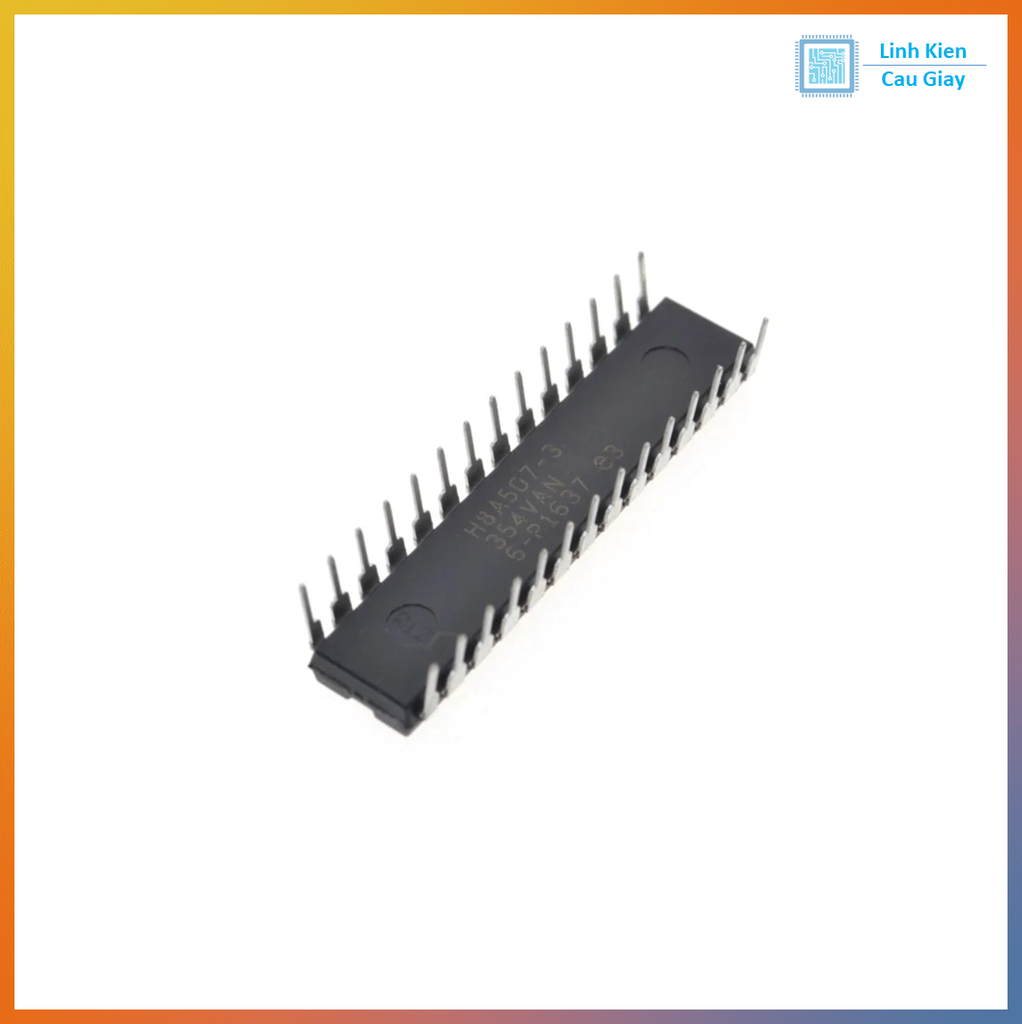

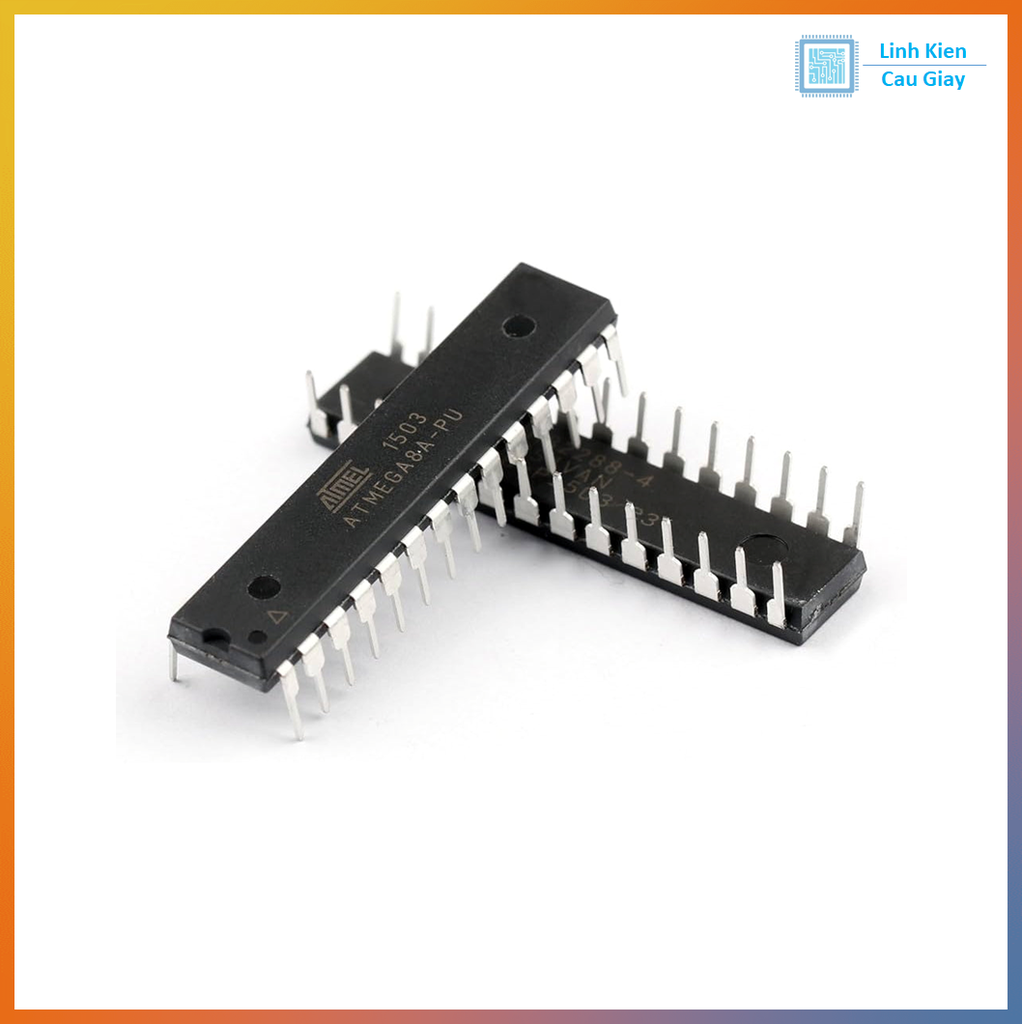

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
