Vi điều khiển ATMEGA32U2-AU AVR tích hợp USB – TQFP-32

Mô tả sản phẩm

Vi điều khiển ATMEGA32U2-AU (ATmega32U2) AVR USB 16MHz dạng SMD TQFP-32 – chip có USB 2.0 Full-Speed tích hợp, thường dùng làm USB-to-Serial/USB interface trong bo mạch Arduino và thiết bị điều khiển USB. Phù hợp DIY, sản xuất mạch giao tiếp USB, thay thế sửa chữa bo mạch.

ATmega32U2 là vi điều khiển AVR 8-bit của Microchip (Atmel) có USB tích hợp, phù hợp làm thiết bị USB (CDC, HID…) hoặc làm chip giao tiếp USB cho các bo mạch khác. Hậu tố -AU là dạng đóng gói TQFP-32 (chân dán), phổ biến trong sản xuất và sửa chữa.

Ứng dụng

Làm USB to UART/USB interface cho board phát triển
Thiết bị USB HID: bàn phím/chuột/joystick (tùy firmware)
Mạch nạp/bootloader, bridge giao tiếp USB cho MCU khác
Sửa chữa/thay thế chip giao tiếp USB trên một số board Arduino

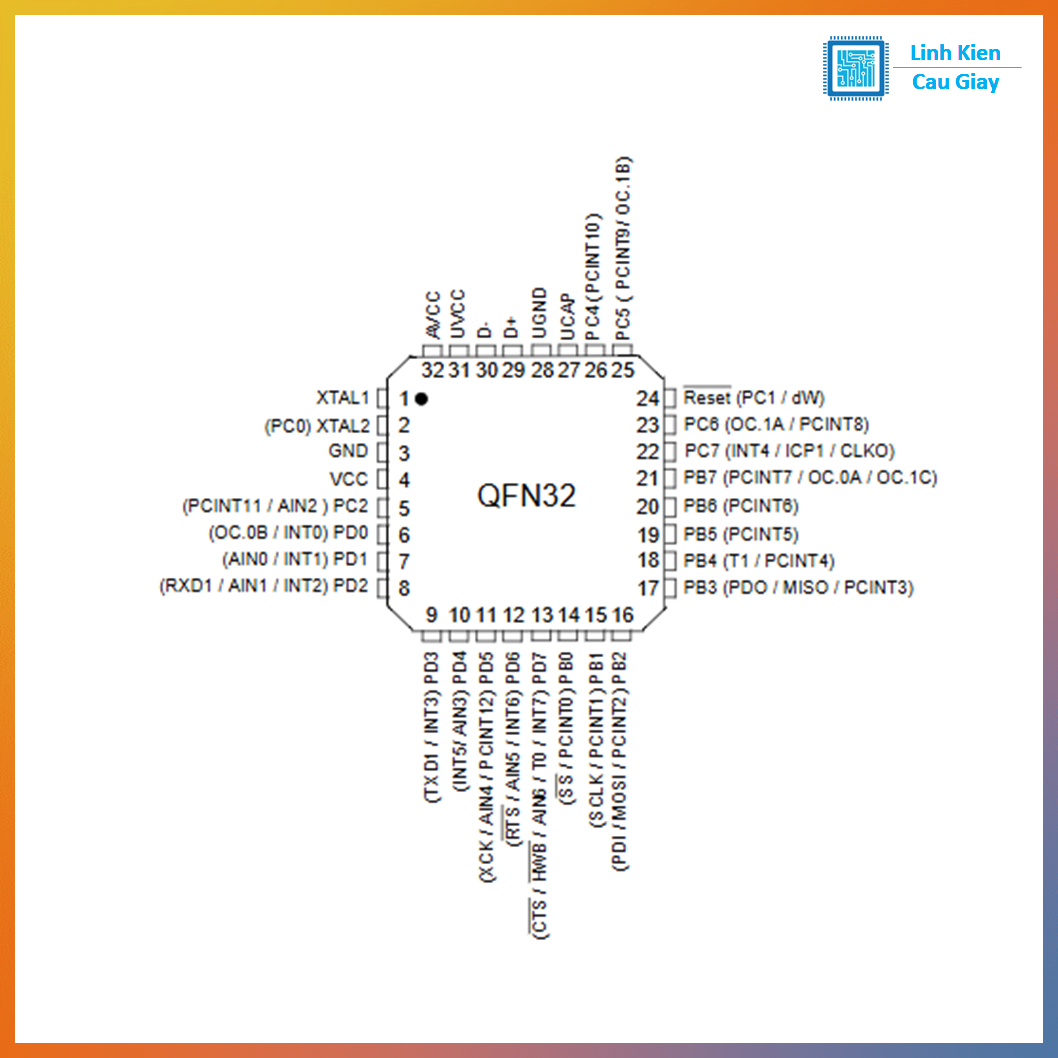

Sơ đồ chân

Nguồn: VCC/AVCC, GND
USB: D+ / D-
Clock: XTAL1/XTAL2 (thạch anh ngoài nếu dùng)
Reset: RESET
Giao tiếp: UART/SPI/I2C (tùy chân đa năng)
GPIO: các chân I/O đa chức năng

Thông số kĩ thuật

Kiến trúc: AVR 8-bit
USB: USB 2.0 Full-Speed (12 Mbps) tích hợp
Flash: 32KB (dòng 32U2)
SRAM/EEPROM: mức phổ biến của dòng 32U2 (tùy datasheet)
Điện áp hoạt động: thường 5V (một số chế độ/thiết kế có thể 3.3V tùy clock)
Đóng gói: TQFP-32 (AU)
Lập trình: ISP/bootloader

Hướng dẫn sử dụng

Nguồn & USB:
Cấp nguồn đúng thiết kế (5V hoặc theo mạch) và nối USB D+/D- đúng chuẩn, layout USB ngắn – đối xứng
Thạch anh:
Nhiều thiết kế dùng thạch anh phù hợp USB (thường 16MHz) + tụ load chuẩn
Nạp chương trình:
Dùng AVR ISP (USBasp/Atmel-ICE…) qua chân SPI (MISO/MOSI/SCK/RESET/VCC/GND)
Firmware:
Có thể nạp firmware để chạy CDC (COM), HID… tùy mục đích

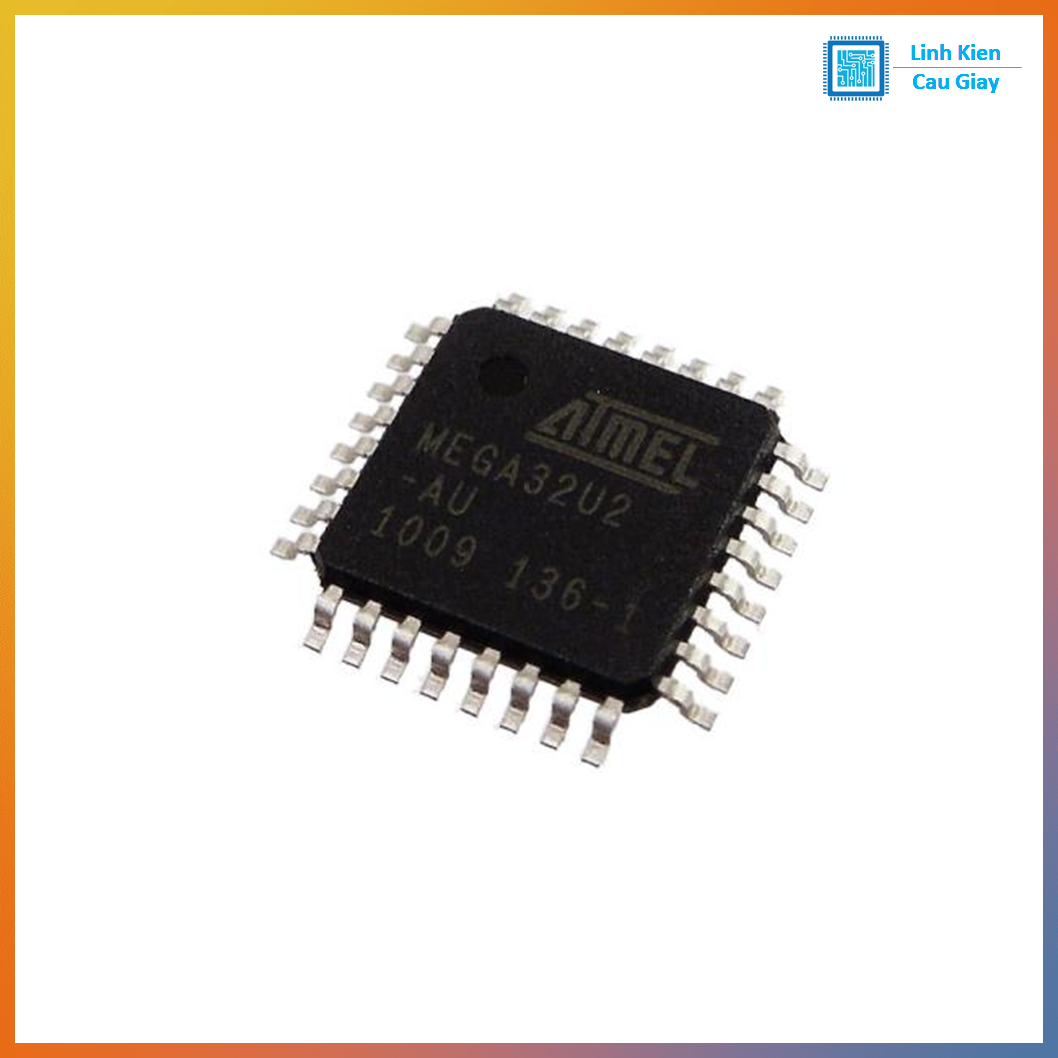

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
