ATMEGA48V TQFP32

(Mã SP:CG001053)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

26.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

ATMEGA48V là vi điều khiển 8-bit AVR RISC của Microchip (Atmel trước đây), đóng gói TQFP-32 (SMD), tiêu thụ năng lượng cực thấp. Chip tích hợp 4KB Flash, 512B SRAM, 256B EEPROM, tốc độ hoạt động tối đa 10MHz @ 1.8V hoặc 20MHz @ 2.7V – 5.5V.

ATMEGA48V có nhiều ngoại vi mạnh mẽ: USART, SPI, I²C (TWI), 6 kênh PWM, 10 kênh ADC 10-bit, Timer/Counter, Watchdog và chế độ ngủ tiết kiệm điện. Đây là phiên bản nhỏ gọn và giá rẻ hơn của dòng ATmega48/88/168.

Ứng dụng

  • Thiết bị dân dụng & Smart Home: cảm biến, bộ điều khiển nhỏ gọn.

  • Hệ thống nhúng IoT: module thu thập dữ liệu, truyền thông UART/I²C/SPI.

  • Robot và DIY: điều khiển động cơ mini, LED, servo.

  • Điện tử công nghiệp nhẹ: giám sát tín hiệu, mạch đo lường.

  • Giáo dục – đào tạo: học AVR cơ bản

Sơ đồ chân

  • PORTB (PB0 – PB7): I/O, SPI, Timer, PWM.

  • PORTC (PC0 – PC6): I/O, ADC, Reset.

  • PORTD (PD0 – PD7): I/O, UART, ngắt ngoài.

  • VCC, GND: cấp nguồn.

  • AREF: tham chiếu ADC.

  • XTAL1, XTAL2: dao động thạch anh ngoài.

Thông số kĩ thuật

  • Kiến trúc: 8-bit AVR RISC.

  • Bộ nhớ:

    • 4KB Flash (self-programmable, ISP).

    • 512B SRAM.

    • 256B EEPROM.

  • Xung nhịp:

    • 0 – 10MHz @ 1.8V – 5.5V.

    • 0 – 20MHz @ 2.7V – 5.5V.

  • Ngoại vi:

    • 1 × USART.

    • 1 × SPI.

    • 1 × TWI (I²C).

    • 6 × PWM.

    • 10 kênh ADC 10-bit.

    • Timer 8-bit và 16-bit, Watchdog Timer.

  • Điện áp hoạt động: 1.8V – 5.5V.

  • Chế độ tiết kiệm năng lượng: Power-down < 1µA.

  • Package: TQFP-32 (kích thước ~7×7mm).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 3.3V hoặc 5V tùy ứng dụng.

    • Reset kéo lên VCC bằng R 10kΩ.

    • Có thể dùng dao động nội RC hoặc thạch anh ngoài 16/20MHz.

    • Nạp chương trình qua ISP (SPI).

  • Phần mềm

    • Lập trình bằng AVR-GCC, Atmel Studio, PlatformIO hoặc Arduino Core (chọn ATmega48 series).

    • Hỗ trợ ngôn ngữ C, Assembly.

  • Ứng dụng nâng cao

    • Giao tiếp I²C/SPI với cảm biến.

    • Xuất PWM điều khiển động cơ/servo.

    • Đọc tín hiệu ADC từ cảm biến analog.

    • Chạy trong hệ thống pin với chế độ ngủ để tiết kiệm điện.

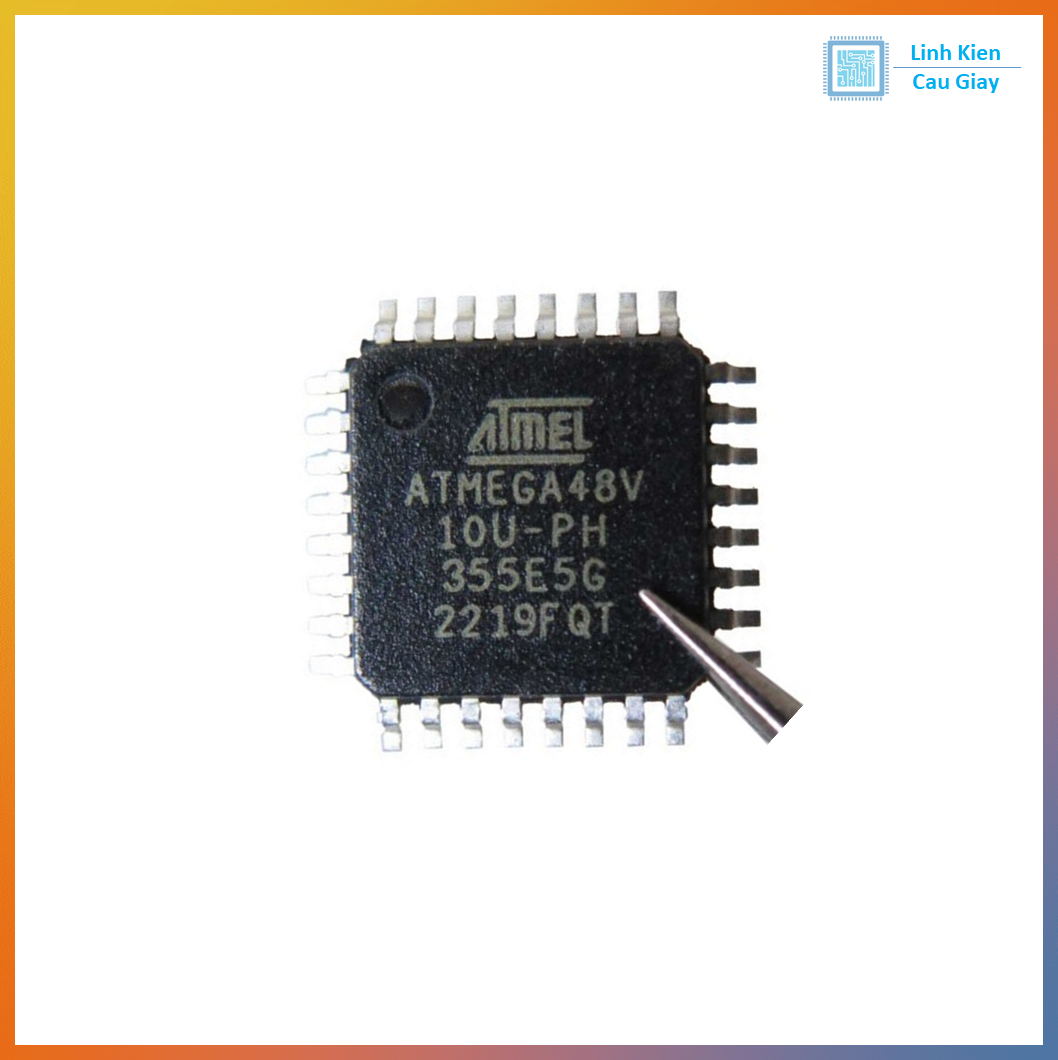

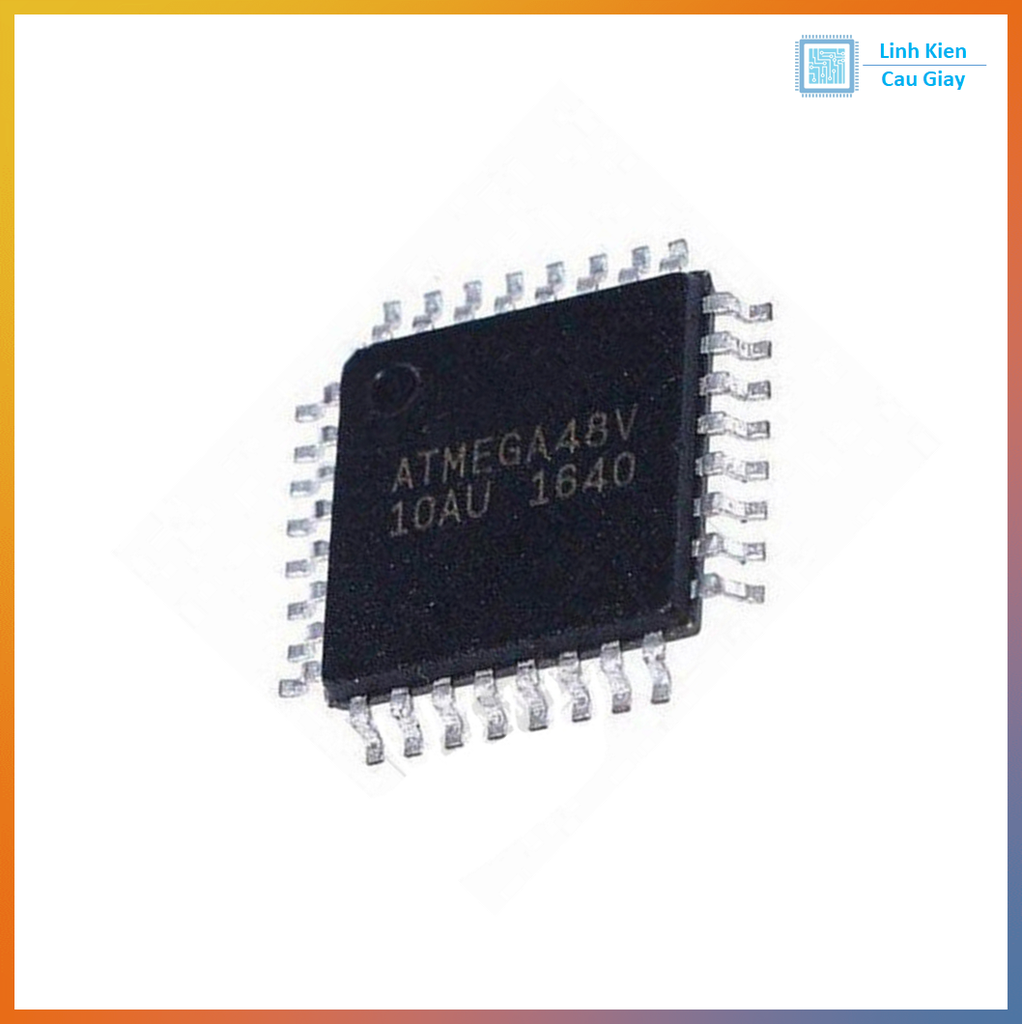

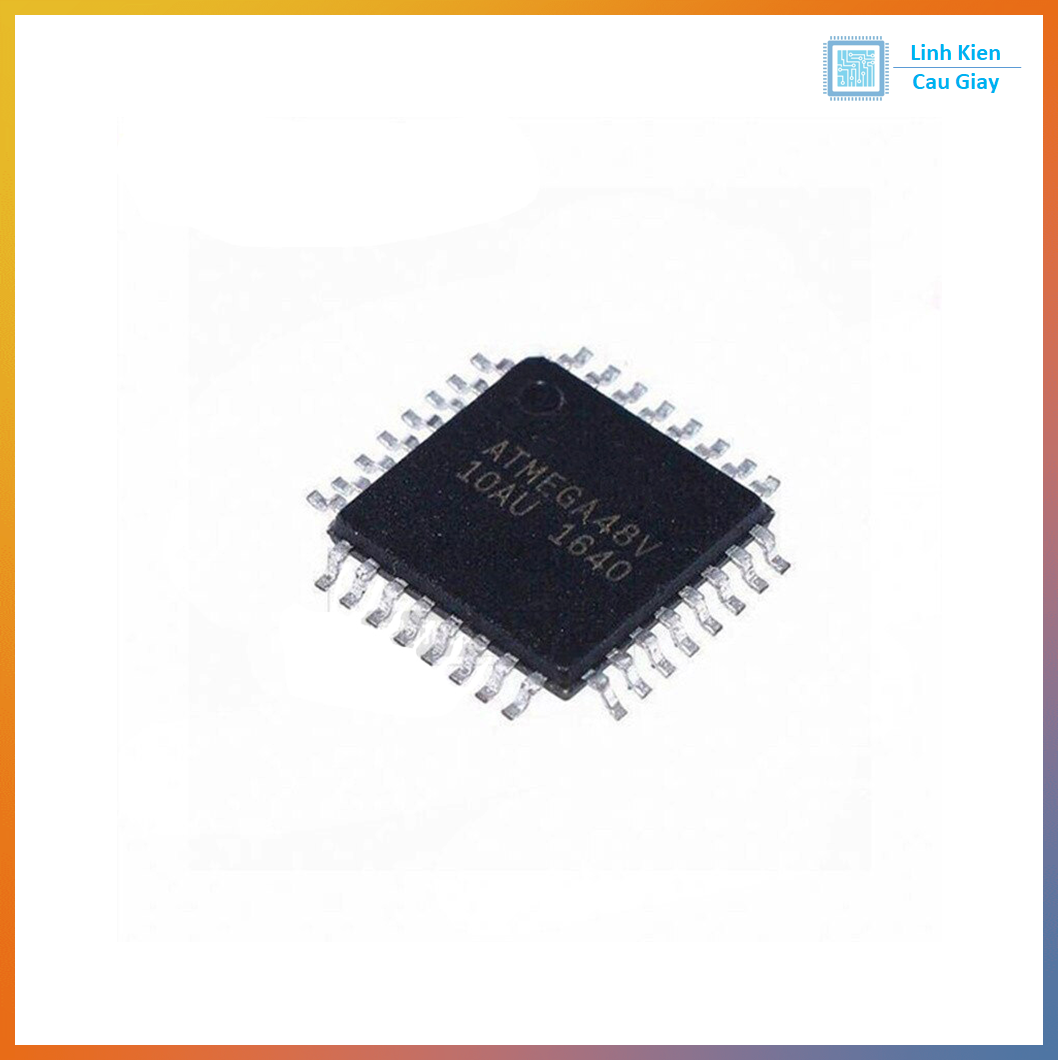

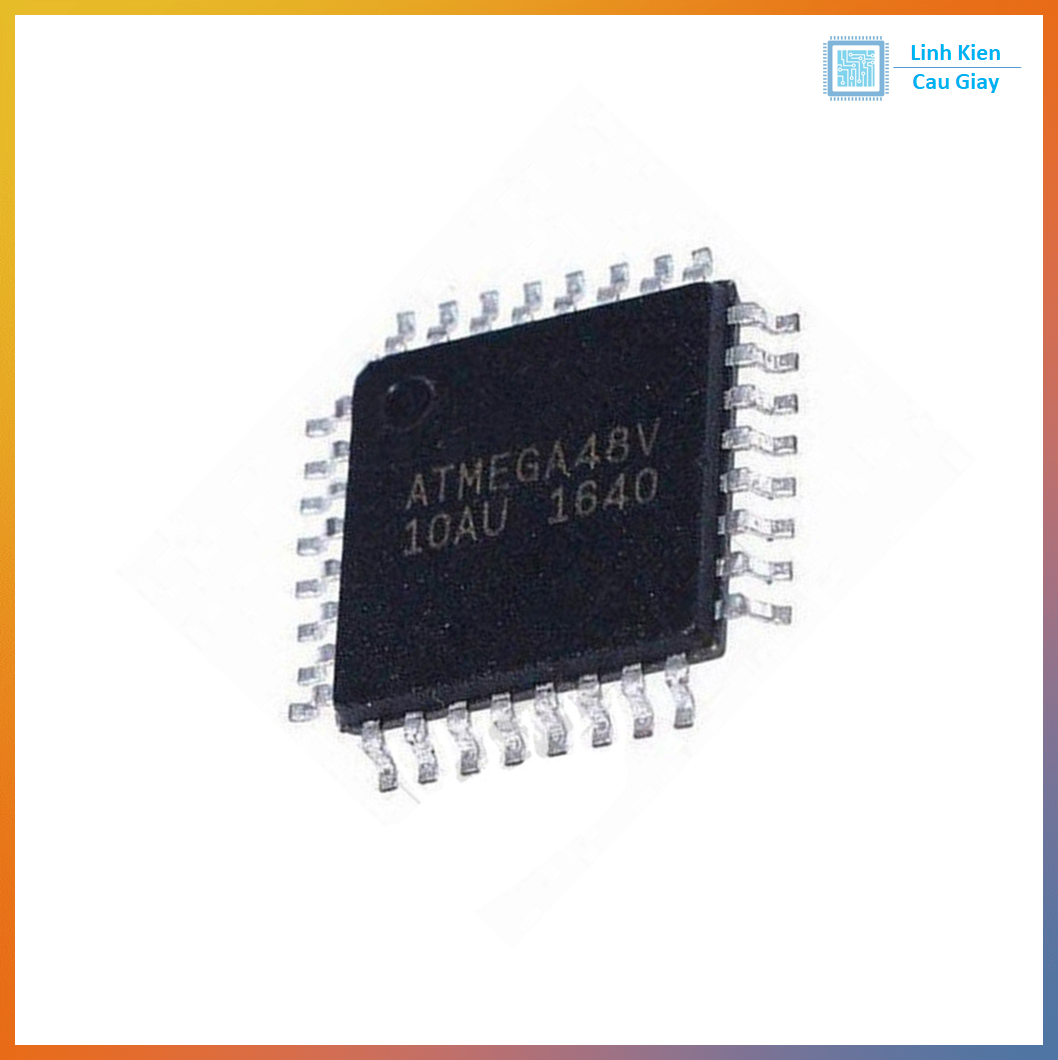

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
