Mô tả sản phẩm

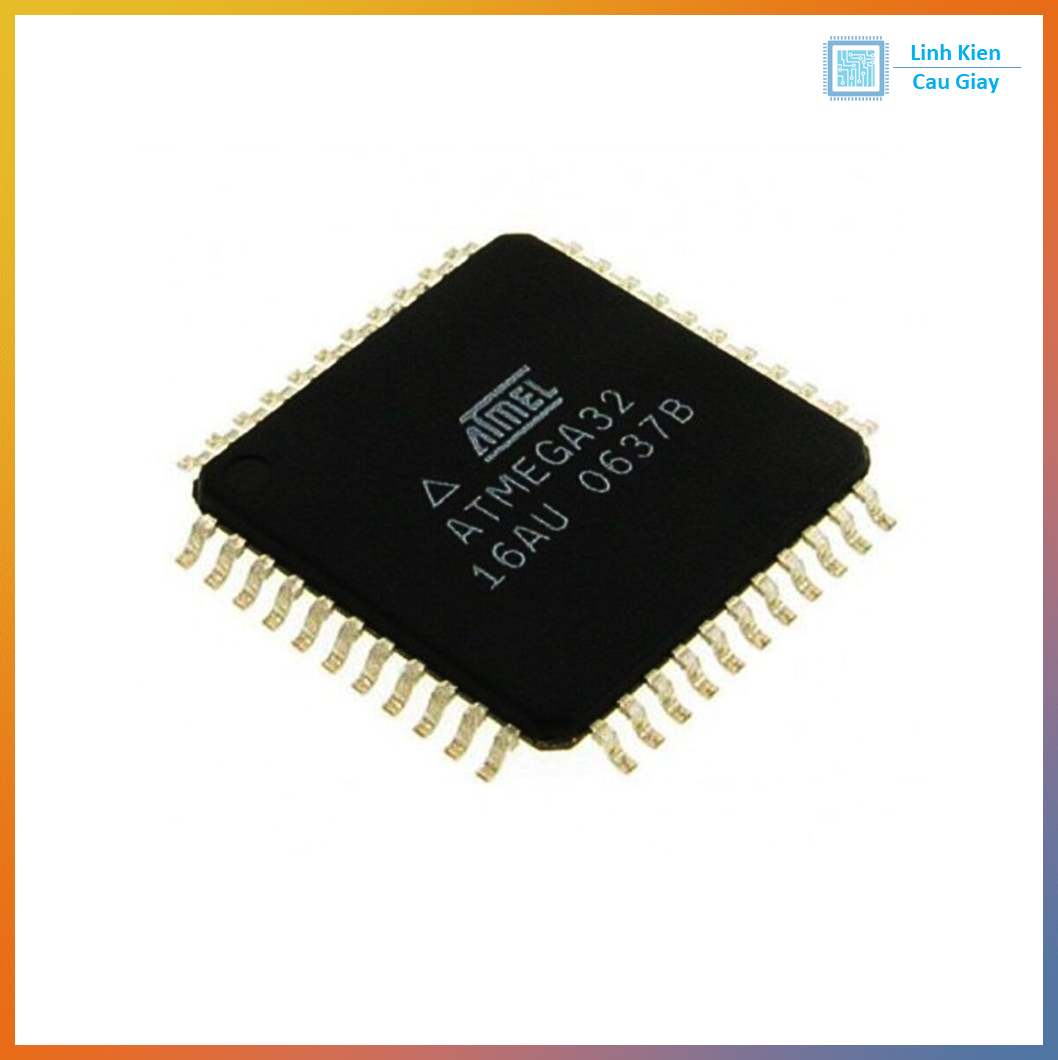

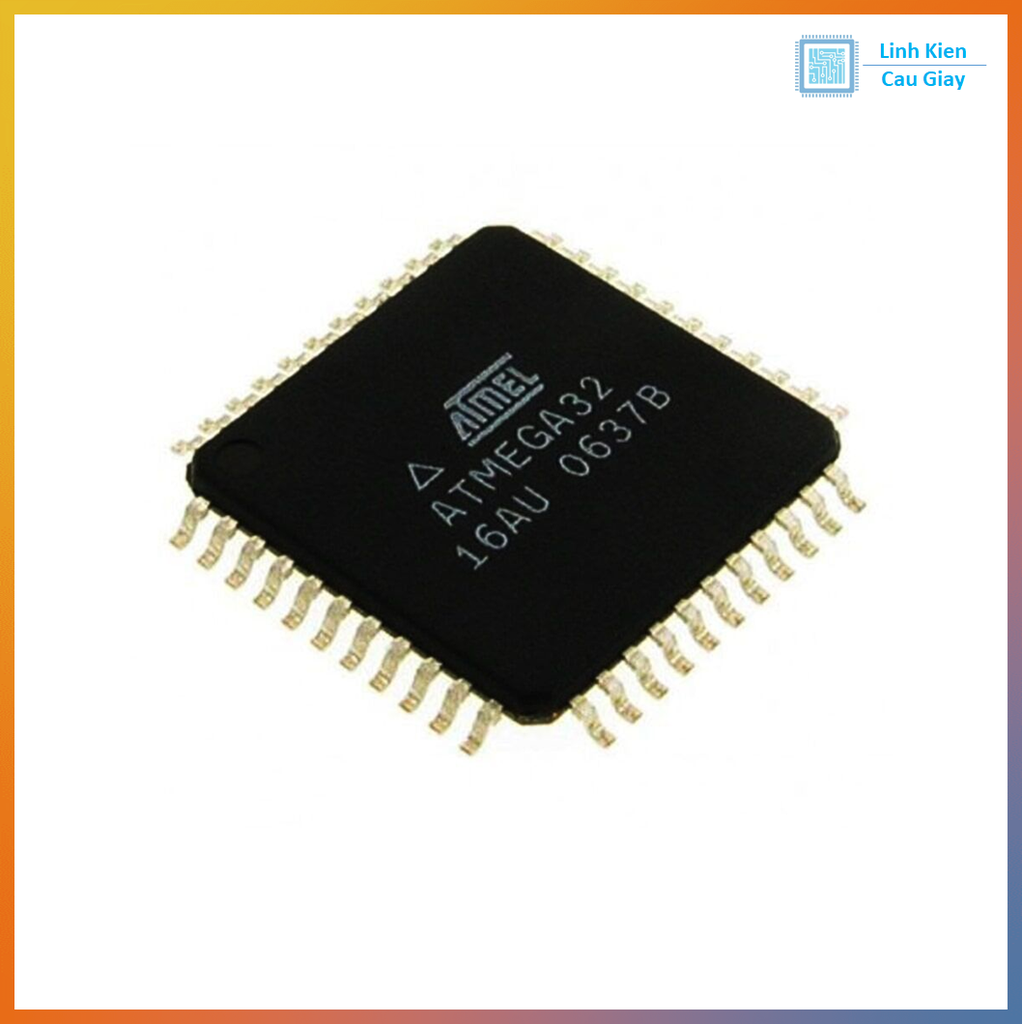

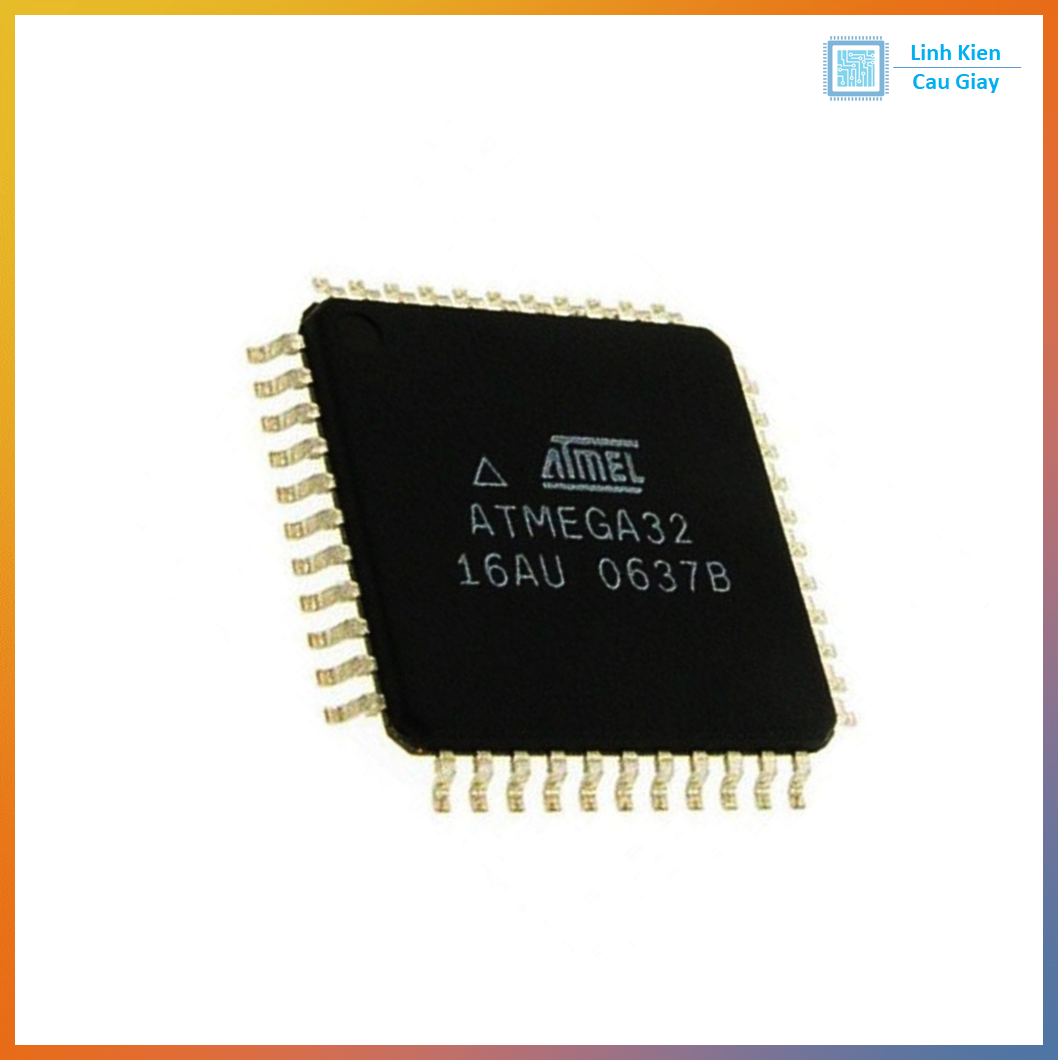

ATMEGA32-16AU là vi điều khiển 8-bit thuộc dòng AVR RISC của Microchip, đóng gói TQFP-44 (SMD) nhỏ gọn, tối ưu cho các mạch in công nghiệp. Chip được trang bị 32KB Flash, 2KB SRAM, 1KB EEPROM, tốc độ hoạt động tối đa 16MHz, cùng nhiều ngoại vi mạnh mẽ: USART, SPI, I²C (TWI), 8 kênh ADC 10-bit, 4 Timer (8/16-bit), PWM, Watchdog.

Đây là phiên bản SMD của ATmega32, có chức năng tương tự bản DIP-40 nhưng phù hợp cho sản xuất hàng loạt và thiết kế PCB gọn nhẹ.

Ứng dụng

  • Giáo dục & đào tạo: vi điều khiển AVR phổ biến, dùng nhiều trong kit học tập.

  • DIY & Maker: dự án Arduino “tự build” hoặc mạch nhúng.

  • Điện tử công nghiệp: mạch điều khiển nhỏ gọn, thiết bị đo lường.

  • Robot & IoT: điều khiển động cơ, cảm biến, kết nối truyền thông.

  •

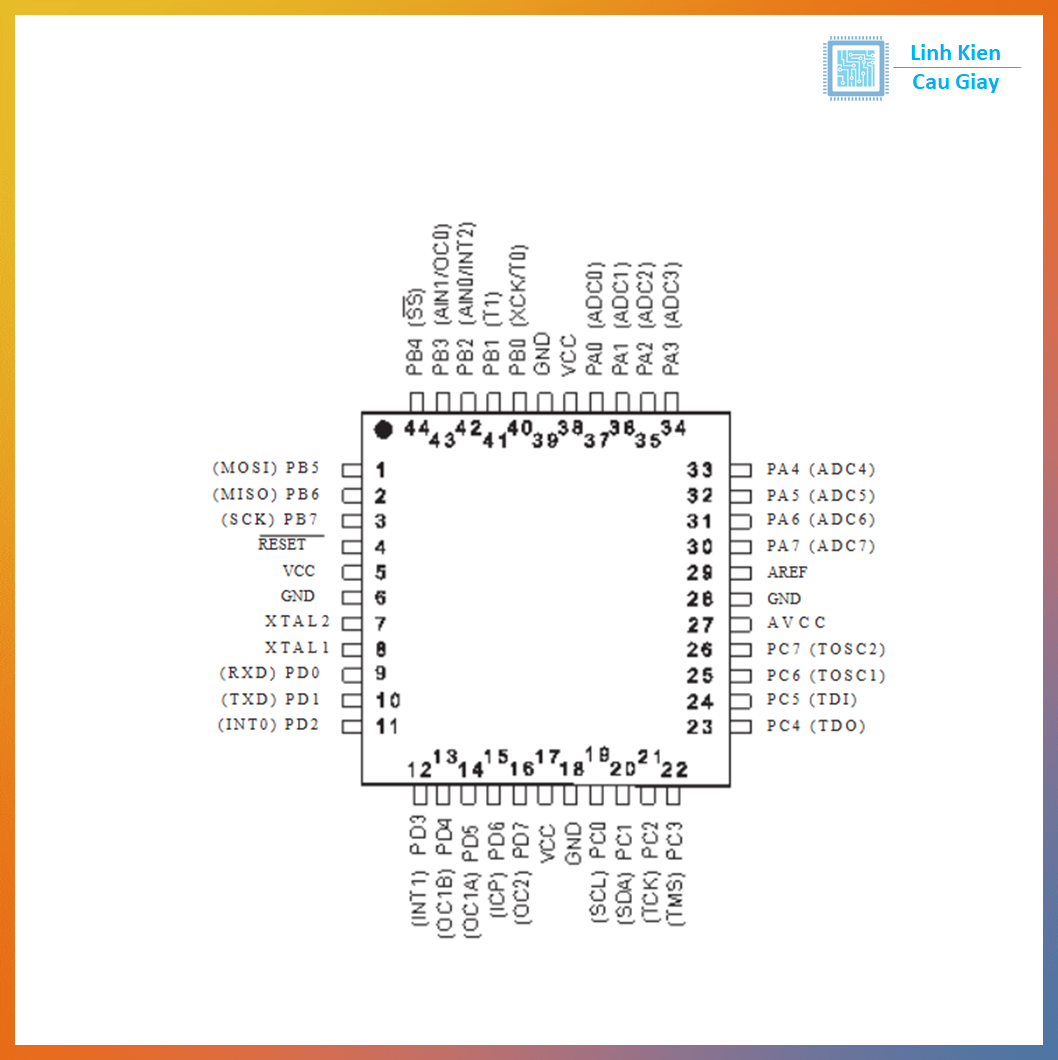

Sơ đồ chân

  • PORTA (PA0 – PA7): I/O, ADC.

  • PORTB (PB0 – PB7): I/O, SPI, Timer, ngắt ngoài.

  • PORTC (PC0 – PC7): I/O, JTAG, I²C.

  • PORTD (PD0 – PD7): I/O, UART, ngắt ngoài.

  • VCC, GND: cấp nguồn.

  • AREF: điện áp tham chiếu ADC.

  • AVCC: nguồn cho ADC.

  • RESET: Reset hệ thống / lập trình ISP.

  • XTAL1/XTAL2: dao động ngoài (thạch anh tối đa 16MHz).

Thông số kĩ thuật

  • Kiến trúc: 8-bit AVR RISC.

  • Bộ nhớ:

    • 32KB Flash.

    • 2KB SRAM.

    • 1KB EEPROM.

  • Xung nhịp tối đa: 16MHz.

  • Ngoại vi tích hợp:

    • 1 × USART (UART).

    • 1 × SPI.

    • 1 × I²C (TWI).

    • 8 kênh ADC 10-bit.

    • 4 Timer (2×8-bit, 2×16-bit).

    • PWM, Watchdog.

  • Số chân I/O: 32 I/O khả trình.

  • Điện áp hoạt động: 4.5V – 5.5V (phiên bản ATmega32L hỗ trợ 2.7V – 5.5V).

  • Package: TQFP-44 (SMD).

Hướng dẫn sử dụng

  • Phần cứng

    • Cấp nguồn 5V ổn định.

    • Kết nối thạch anh 16MHz + tụ 22pF nếu dùng dao động ngoài.

    • Reset kéo lên VCC bằng điện trở 10kΩ.

    • Có thể nạp chương trình qua ISP (In-System Programming) hoặc JTAG.

  • Phần mềm

    • Lập trình bằng Atmel Studio (Microchip Studio), AVR-GCC hoặc Arduino IDE (nếu cấu hình core).

    • Hỗ trợ C, C++ và Assembly.

  • Ứng dụng nâng cao

    • Giao tiếp UART với module GSM, Bluetooth, GPS.

    • Kết nối cảm biến qua I²C, SPI.

    • Điều khiển động cơ qua PWM.

    • Thu thập dữ liệu cảm biến analog qua ADC.
