Mô tả sản phẩm

ATMEGA16A-PU là vi điều khiển 8-bit kiến trúc AVR RISC hiệu năng cao, do Microchip (Atmel trước đây) sản xuất. Chip có bộ nhớ 16KB Flash, 1KB SRAM, 512B EEPROM, tốc độ hoạt động tối đa 16MHz.

ATMEGA16A được đóng gói DIP-40, dễ dàng cắm breadboard hoặc làm mạch thử nghiệm, tích hợp nhiều ngoại vi mạnh mẽ: 2 UART, SPI, TWI (I2C), ADC 10-bit 8 kênh, Timer 8/16-bit, PWM, Watchdog, hoạt động ổn định và tiết kiệm năng lượng. Đây là lựa chọn lý tưởng cho các dự án nhúng, IoT, robot và điện tử công nghiệp.

Ứng dụng

• Arduino & DIY: làm board Arduino tương tự Arduino Mega nhỏ gọn.

• Điện tử công nghiệp: mạch điều khiển, giám sát tín hiệu.

• IoT & Smart Home: thu thập dữ liệu cảm biến, điều khiển thiết bị.

• Robot & điều khiển động cơ: PWM, UART, SPI.

• Giáo dục – nghiên cứu: học lập trình vi điều khiển AVR.

Sơ đồ chân

• PORTA (PA0 – PA7): ADC 10-bit, I/O.

• PORTB (PB0 – PB7): SPI, Timer, I/O.

• PORTC (PC0 – PC7): I/O, JTAG.

• PORTD (PD0 – PD7): UART, ngắt ngoài, I/O.

• VCC, GND: cấp nguồn.

• AREF: tham chiếu ADC.

• XTAL1, XTAL2: thạch anh dao động ngoài.

• RESET: chân reset.

Thông số kĩ thuật

• Kiến trúc: 8-bit AVR RISC

• Bộ nhớ:

  • 16KB Flash (In-System Programmable)

  • 1KB SRAM

  • 512B EEPROM

• Tốc độ xung nhịp: tối đa 16MHz

• Ngoại vi tích hợp:

  • 2 × UART

  • 1 × SPI

  • 1 × TWI (I2C)

  • 8 kênh ADC 10-bit

  • 3 × Timer/Counter (2×8-bit, 1×16-bit)

  • PWM, Watchdog

• Điện áp hoạt động: 2.7V – 5.5V

• Công suất tiêu thụ thấp: Power-down < 1µA

• Package: DIP-40 (thích hợp DIY, học tập)

Hướng dẫn sử dụng

• Phần cứng:

  • Cấp nguồn 5V ổn định vào VCC.

  • Kết nối thạch anh ngoài 8–16MHz + tụ 22pF (nếu cần).

  • Reset kéo lên VCC qua điện trở 10kΩ.

  • Nạp code qua ISP (SPI) hoặc bootloader Arduino.

• Phần mềm:

  • Lập trình bằng Atmel Studio, AVR-GCC, PlatformIO hoặc Arduino IDE.

  • Hỗ trợ bootloader để lập trình dễ dàng qua UART.

• Ứng dụng nâng cao:

  • Kết nối LCD, LED 7 đoạn, cảm biến analog.

  • Giao tiếp không dây: NRF24L01, HC-05 Bluetooth, GSM.

  • Điều khiển động cơ DC, servo, stepper qua PWM.

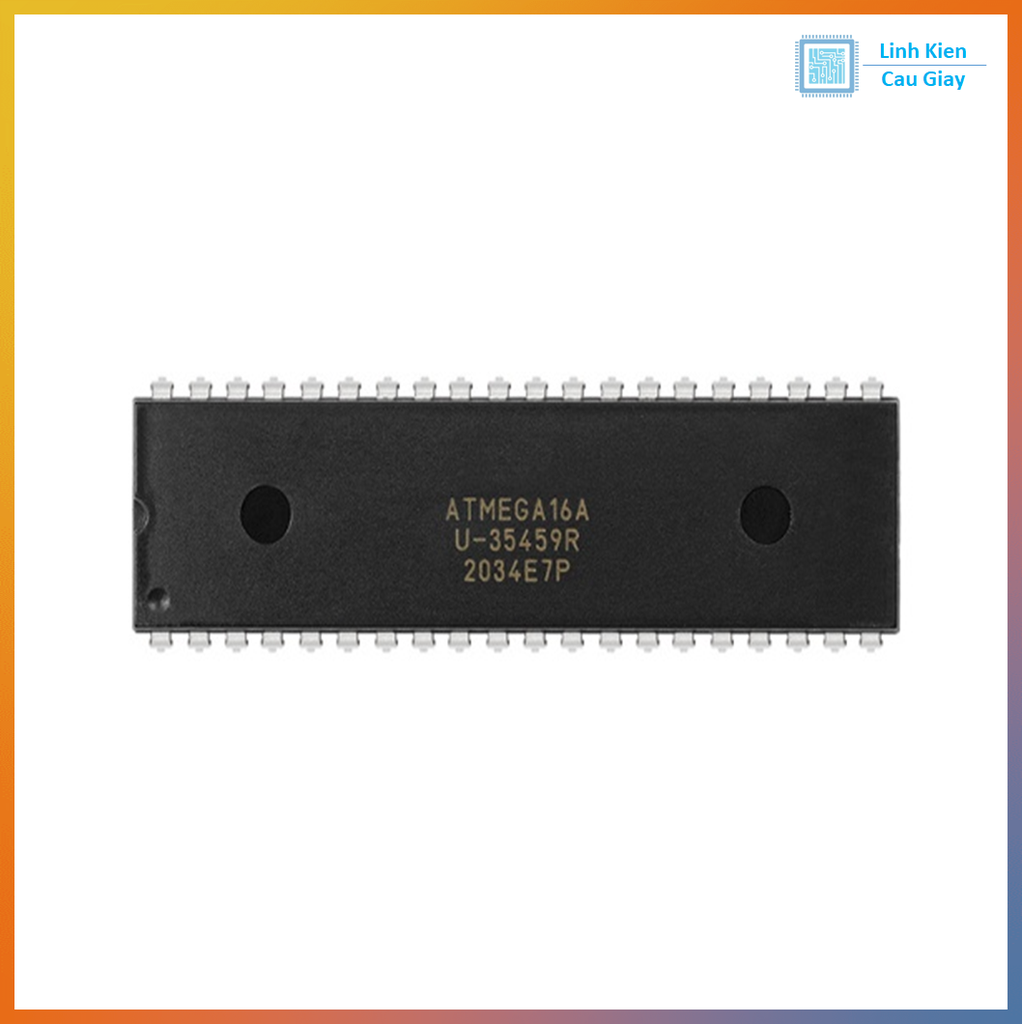

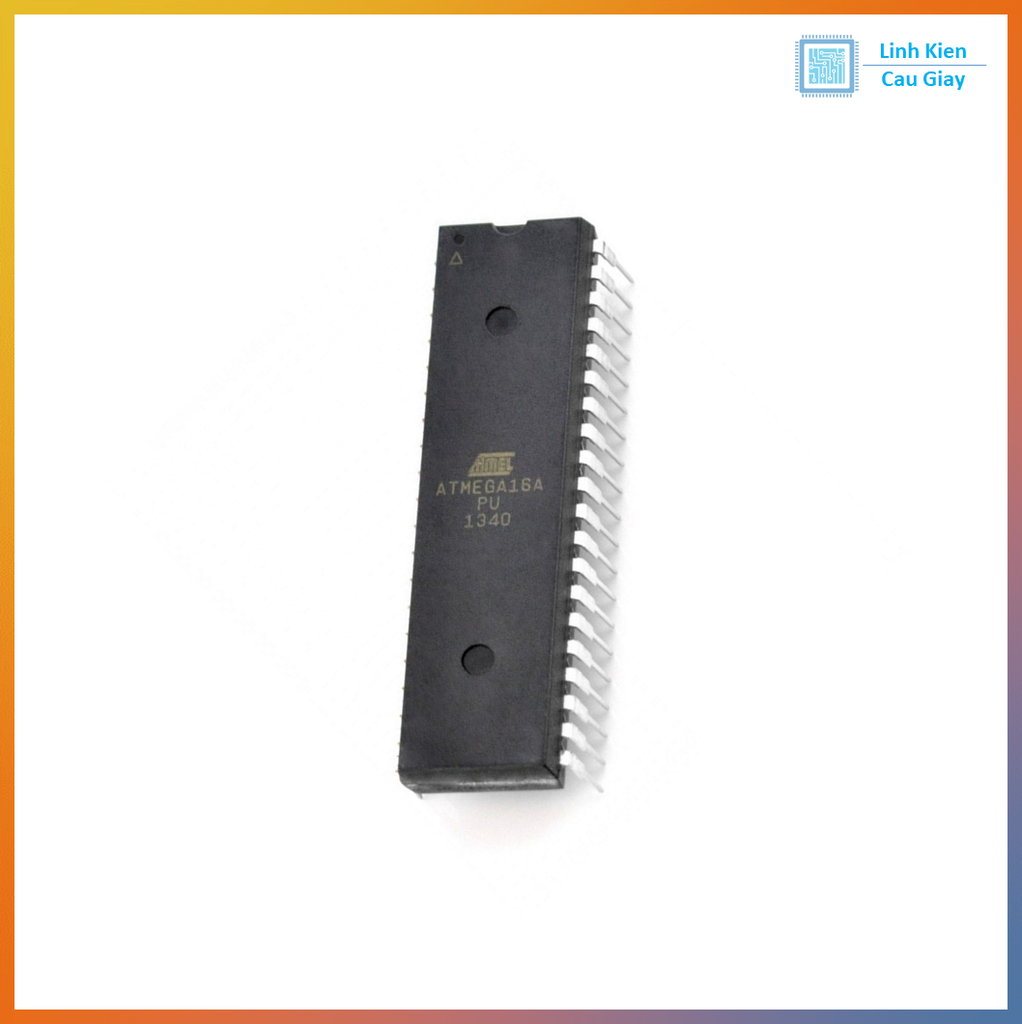

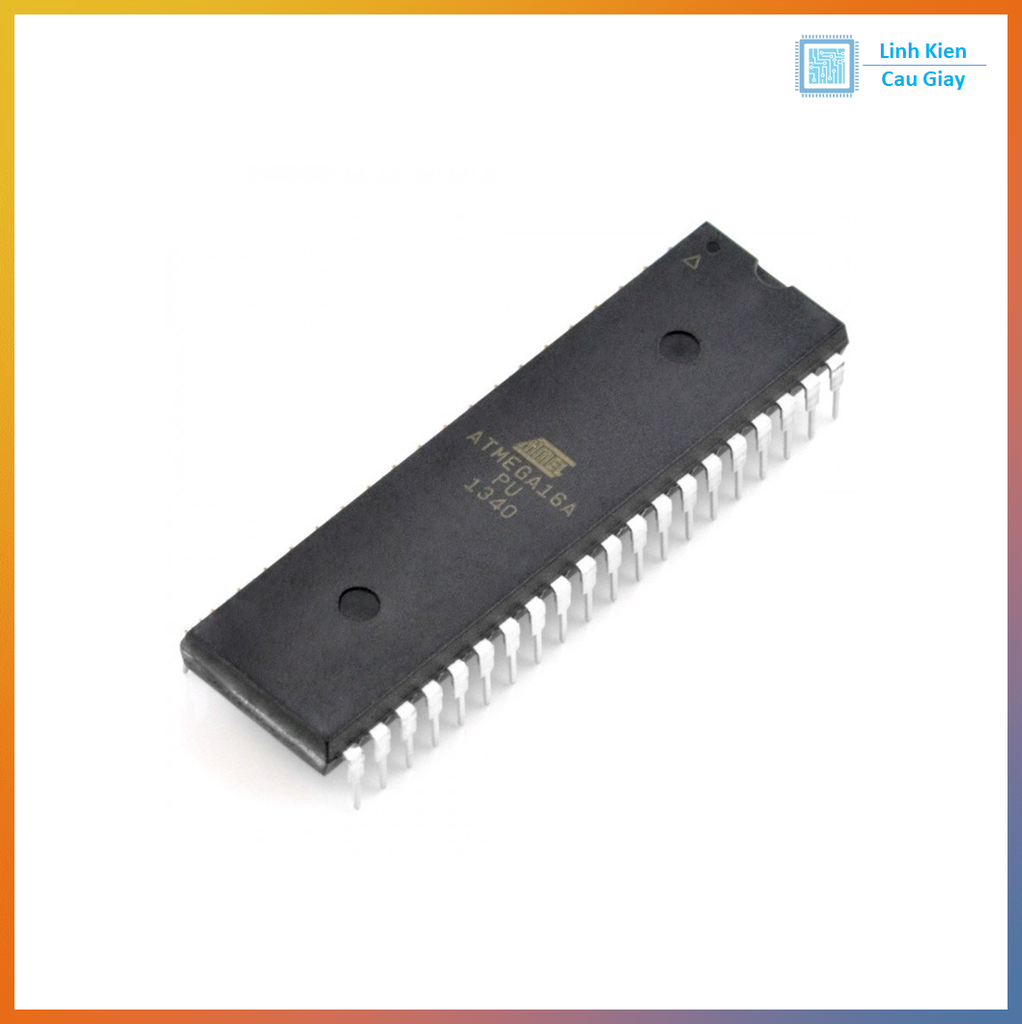

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
