ATMEGA16-16AU

(Mã SP:CG000916)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

58.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

ATMEGA16-16AU là vi điều khiển 8-bit dòng AVR của hãng Microchip (trước đây là Atmel), đóng gói dạng TQFP-44. Với kiến trúc RISC hiệu năng cao, chip có bộ nhớ Flash 16KB, 1KB SRAM, 512B EEPROM cùng nhiều ngoại vi tích hợp như ADC 10-bit, USART, SPI, I2C (TWI), Timer, PWM, rất thích hợp cho các ứng dụng điều khiển nhúng, đo lường và tự động hóa.

Ứng dụng

Hệ thống điều khiển nhúng (embedded systems)
Robot, tự động hóa, IoT
Thiết bị đo lường, đồng hồ thời gian thực
Máy CNC, điều khiển động cơ
Hệ thống hiển thị LCD, giao tiếp UART/I2C
Dự án học tập, giảng dạy vi điều khiển AVR

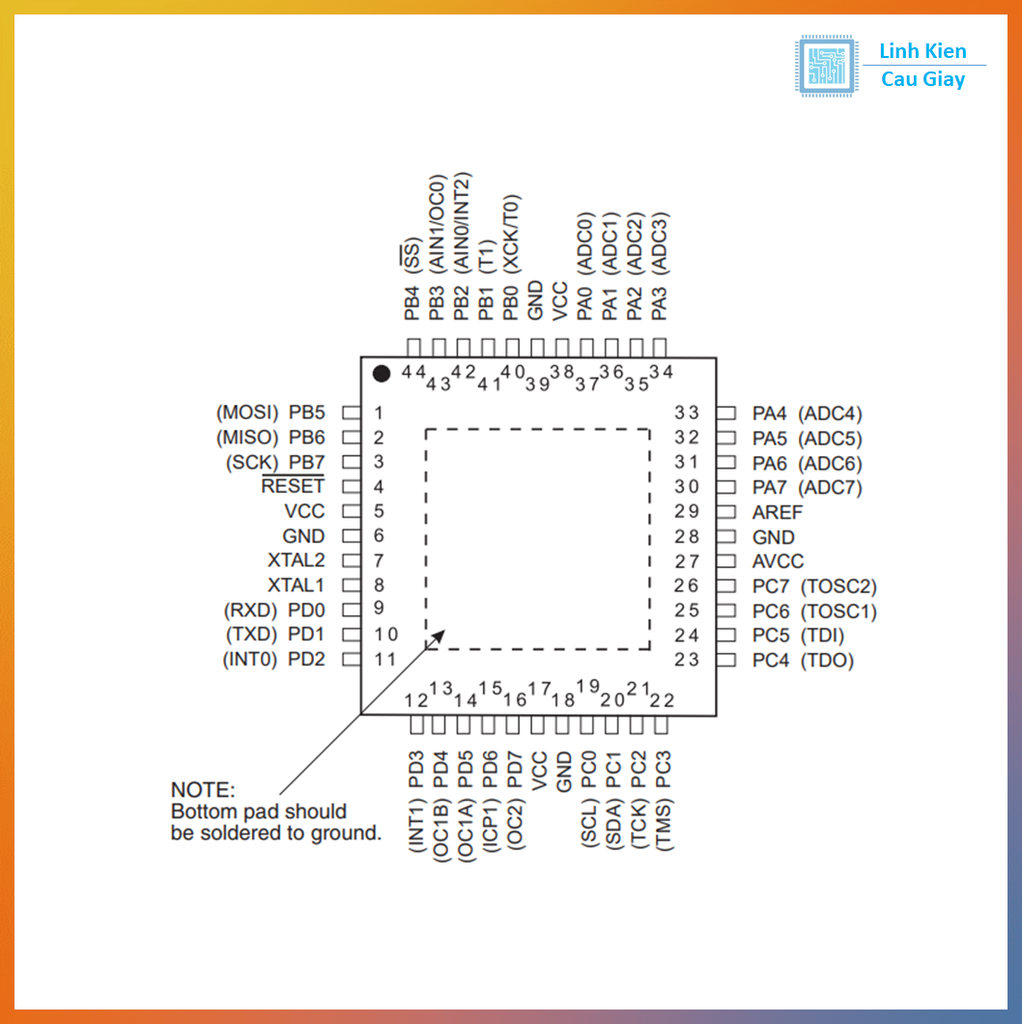

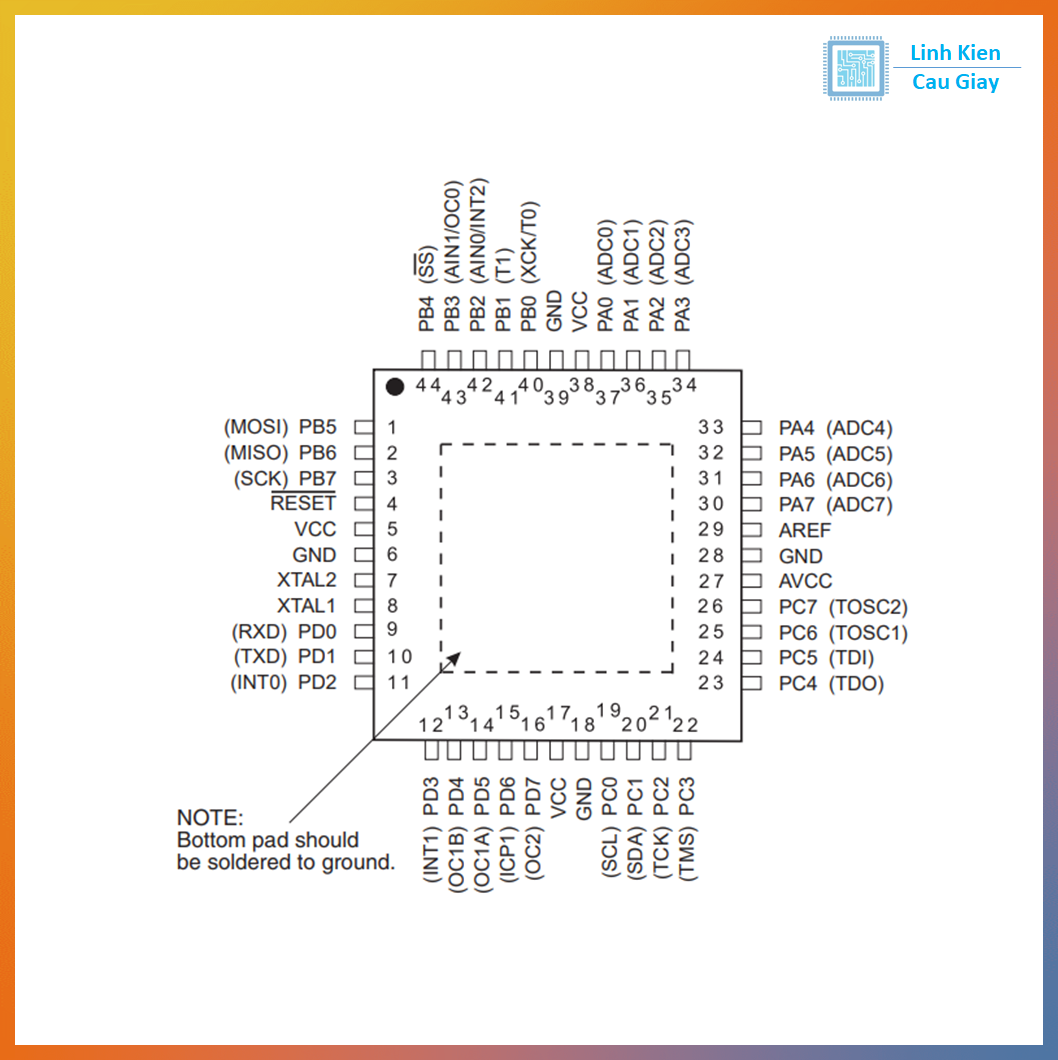

Sơ đồ chân

ATMEGA16-16AU có 44 chân chia thành nhiều cổng I/O:

PORTA (ADC0–ADC7): kênh đọc analog 10-bit
PORTB, PORTC, PORTD: Digital I/O, PWM, SPI, TWI, UART,...
VCC, GND: cấp nguồn
AVCC, AREF: cấp nguồn analog và chân tham chiếu ADC
XTAL1, XTAL2: kết nối thạch anh ngoài
RESET: chân reset

Sơ đồ chi tiết xem trong datasheet chính thức từ Microchip.

ATMEGA16-16AU

Thông số kĩ thuật

Thông số	Giá trị
Vi điều khiển	ATMEGA16-16AU
Kiến trúc	AVR 8-bit RISC
Bộ nhớ Flash	16 KB
SRAM	1 KB
EEPROM	512 bytes
Tốc độ xung nhịp tối đa	16 MHz
Số chân I/O	32 chân
ADC	8 kênh, 10-bit
Timer	2 x 8-bit, 1 x 16-bit
PWM	Có
Giao tiếp	UART, SPI, TWI (I2C)
Điện áp hoạt động	2.7 – 5.5V
Dòng tiêu thụ thấp	Có chế độ Power-save, Standby
Nhiệt độ hoạt động	-40°C đến +85°C
Kiểu chân	TQFP-44

Hướng dẫn sử dụng

Lập trình qua ISP (In-System Programming) bằng mạch nạp USBasp, USBtinyISP,...
Lập trình bằng C sử dụng Atmel Studio, PlatformIO hoặc CodeVisionAVR.
Tích hợp thạch anh ngoài (nếu cần độ chính xác thời gian cao).
Có thể giao tiếp LCD, LED, Relay, Motor, Cảm biến analog/digital thông qua các chân I/O.
Để sử dụng ADC: cấp AVCC và nối tụ lọc 100nF giữa AREF – GND.
Thiết kế mạch nên có tụ decoupling 100nF gần chân VCC và AVCC.
Lưu ý cấu hình fuse bit đúng cho thạch anh nội/ngoại.

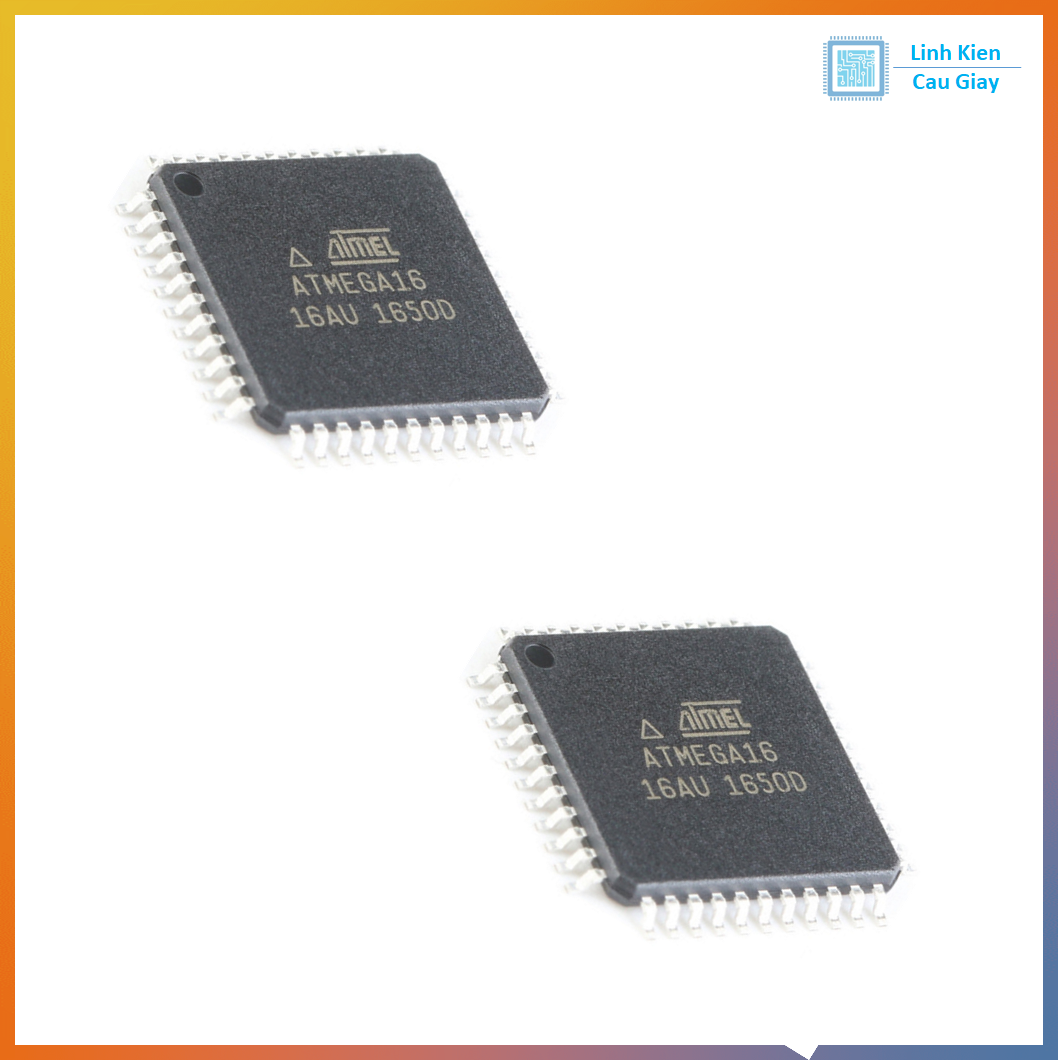

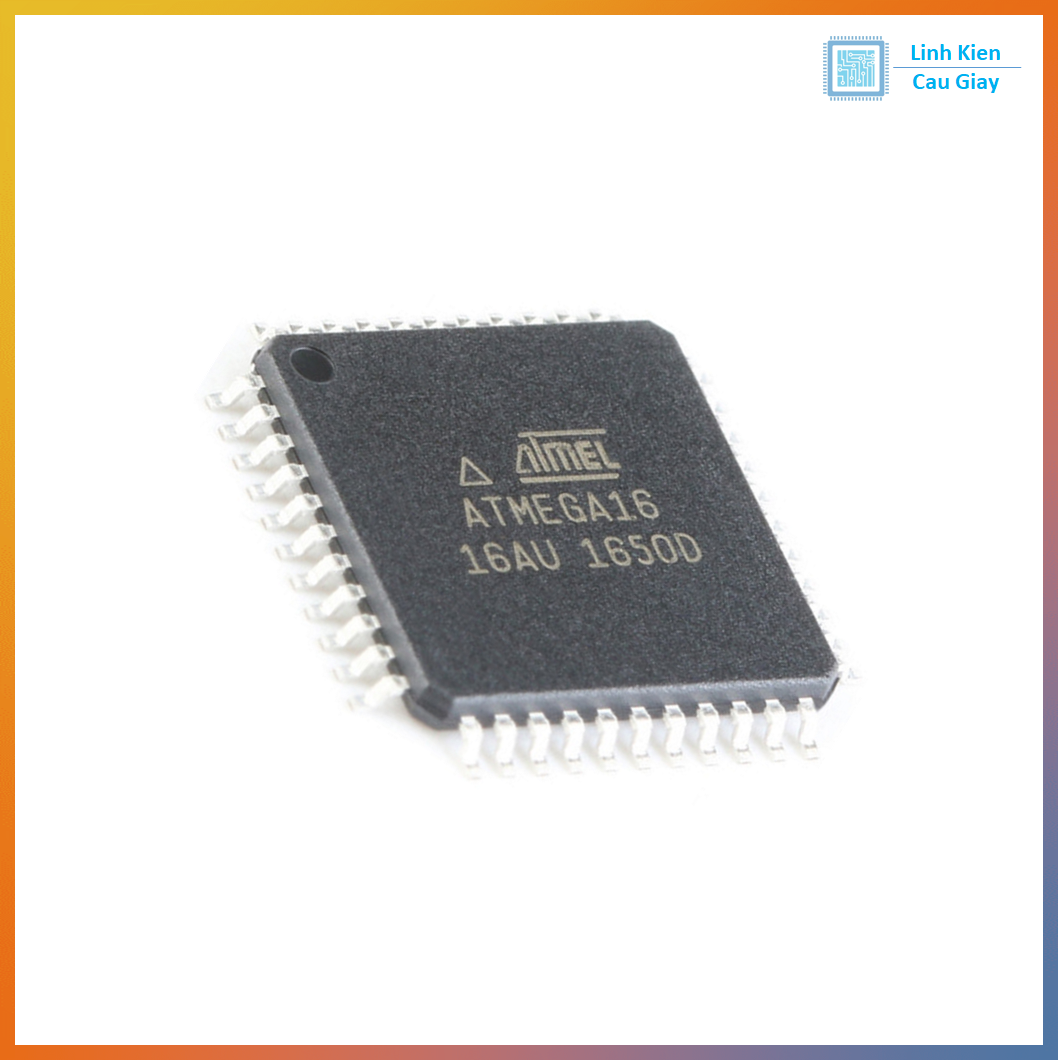

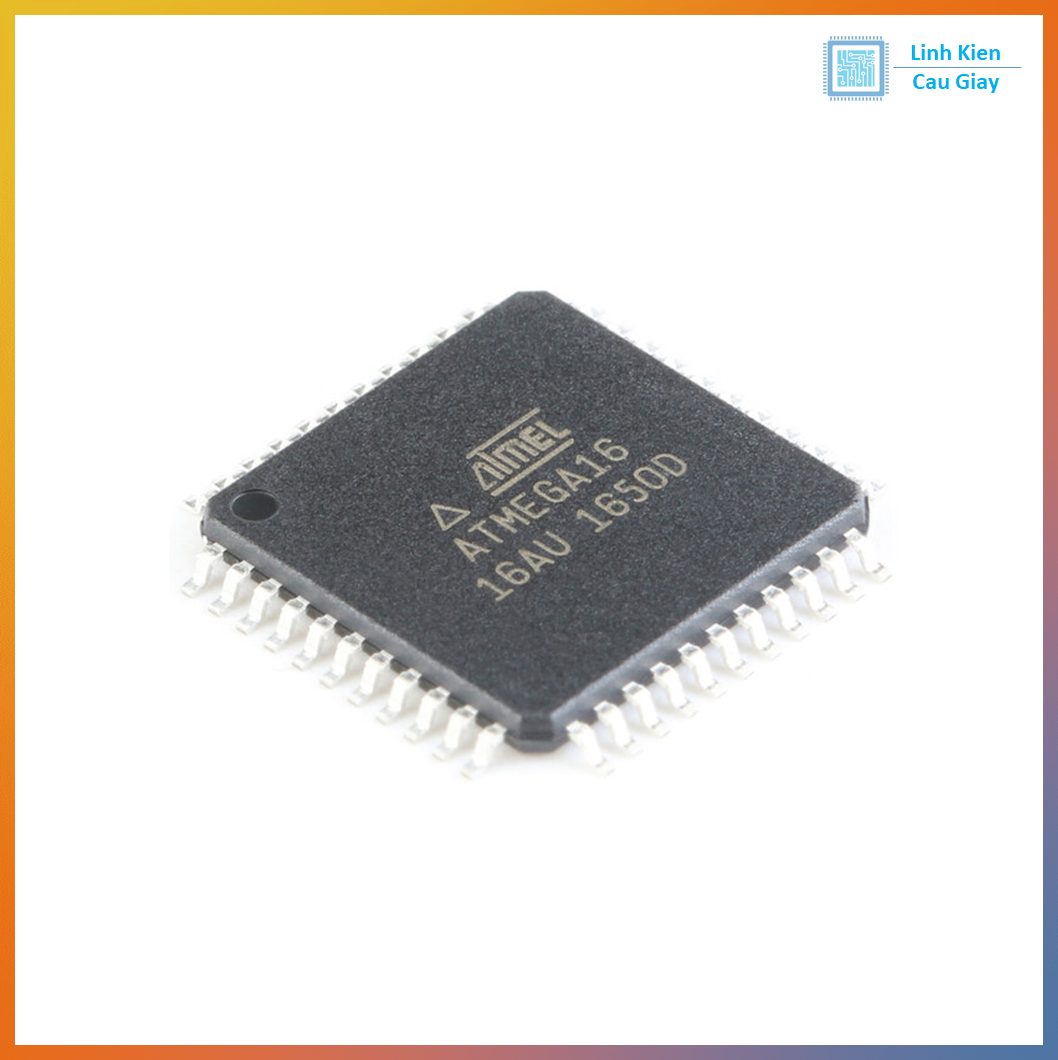

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
