Vi điều khiển ATmega16U2-AU (TQFP-32) – Chip USB cho Arduino Uno R3

Mô tả sản phẩm

ATmega16U2-AU là vi điều khiển AVR tích hợp USB 2.0 Full-Speed, thường được dùng làm chip giao tiếp USB trên Arduino Uno R3 (thay cho FT232/CH340 ở các bản khác). Chip cho phép cấu hình làm USB-to-Serial, hoặc nạp firmware để biến thiết bị thành USB HID (bàn phím/chuột), USB CDC, hoặc thiết bị USB tùy biến. Dạng chân TQFP-32 (AU) phù hợp hàn SMD, thay thế sửa chữa bo mạch và làm dự án DIY USB.

Ứng dụng

Thay thế chip USB trên Arduino Uno R3 (lỗi cổng USB, không nhận COM)
Làm mạch chuyển USB ↔ UART (USB to TTL) theo firmware
DIY thiết bị USB HID: bàn phím macro, chuột, gamepad (tùy firmware)
Thiết bị USB CDC/Serial, bộ chuyển đổi giao tiếp cho project nhúng

Sơ đồ chân

Dạng đóng gói: TQFP-32
Nhóm chân quan trọng (không đi quá sâu vào số chân để tránh nhầm lô)
Nguồn: VCC/AVCC, GND
USB: D+ / D−
Clock: XTAL1/XTAL2 (thạch anh)
Nạp ISP: MOSI/MISO/SCK/RESET
GPIO: các chân I/O đa dụng

Thông số kĩ thuật

MCU: AVR 8-bit ATmega16U2
Giao tiếp USB: USB 2.0 Full-Speed
Bộ nhớ chương trình: 16KB Flash
Đóng gói: ATmega16U2-AU (TQFP-32, SMD)
Điện áp hoạt động: thường 5V (tùy thiết kế mạch)
Hỗ trợ nạp: ISP (AVR) / DFU (tùy cấu hình bootloader)

Hướng dẫn sử dụng

Thay chip: cần khò/hàn TQFP-32, vệ sinh mạch tốt, kiểm tra chập sau khi thay
Nạp firmware: dùng AVR ISP (USBasp/AVRISP mkII…) hoặc DFU nếu có bootloader
Lưu ý: nếu dùng làm USB-to-Serial cho Arduino, cần nạp đúng firmware “Arduino UNO USB interface”

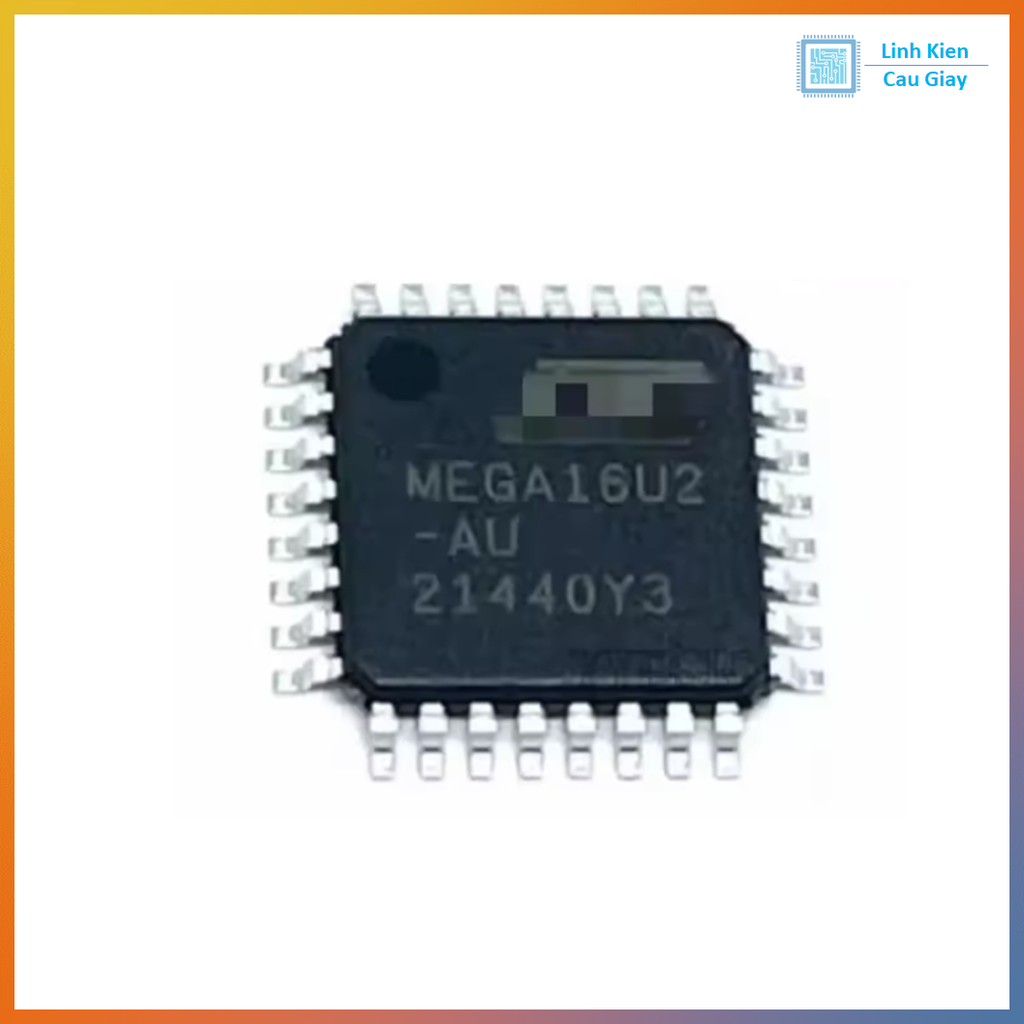

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
