Linh kiện ATMEGA8-AU Chip Dán
(Mã SP:CG000915)
Thương hiệu: Chưa cập nhật
20.000₫
Mô tả sản phẩm
ATMEGA8-AU là vi điều khiển 8-bit dòng AVR hiệu năng cao của hãng Microchip (Atmel), đóng gói dạng TQFP-32 (SMD). Với kiến trúc RISC tiên tiến, tốc độ lên tới 16 MHz, tích hợp bộ nhớ Flash 8 KB, RAM 1 KB, EEPROM 512B, cùng đầy đủ các ngoại vi như ADC, UART, SPI, I2C, Timer,… Đây là lựa chọn tuyệt vời cho các dự án nhúng nhỏ gọn, yêu cầu linh kiện dán bề mặt (SMD).
Ứng dụng
-
Hệ thống nhúng trong công nghiệp, tự động hóa.
-
Bộ điều khiển robot đơn giản.
-
Mạch phát nhạc, thiết bị điều khiển từ xa.
-
Mạch cảm biến, đo nhiệt độ, độ ẩm, ánh sáng,...
-
Hệ thống đo đạc, giao tiếp thiết bị ngoại vi (SPI, I2C).
-
Các ứng dụng Arduino nền tảng ATmega8.
Sơ đồ chân
-
Nguồn: VCC, GND.
-
Giao tiếp:
-
UART: RXD, TXD (PD0, PD1).
-
SPI: MOSI (PB3), MISO (PB4), SCK (PB5), SS (PB2).
-
I2C (TWI): SDA (PC4), SCL (PC5).
-
-
ADC: 6 kênh ADC 10-bit (PC0–PC5).
-
Timer: 3 bộ Timer (Timer0, Timer1, Timer2).
-
INT: 2 chân ngắt ngoài (INT0, INT1).
-
PWM: OC0, OC1A, OC1B.
-
Reset: Chân RESET (PC6).
Tài liệu chi tiết ATMEGA8 Datasheet
Thông số kĩ thuật
-
Kiến trúc: AVR 8-bit RISC.
-
Tốc độ CPU: Lên đến 16 MHz.
-
Flash: 8 KB.
-
SRAM: 1 KB.
-
EEPROM: 512 bytes.
-
ADC: 6 kênh 10-bit.
-
Timer: 3 bộ (8-bit & 16-bit).
-
Giao tiếp: UART, SPI, I2C (TWI).
-
Điện áp hoạt động: 2.7V ~ 5.5V.
-
Dòng tiêu thụ thấp, hỗ trợ Sleep Mode.
-
Giao diện lập trình: ISP (In-System Programming).
-
Đóng gói: TQFP-32 (SMD).
Hướng dẫn sử dụng
-
Nạp code qua giao tiếp ISP (In-System Programming) bằng USBasp hoặc STK500.
-
Phần mềm lập trình: Atmel Studio hoặc Arduino IDE (cấu hình board ATmega8).
-
Tích hợp thạch anh 8~16 MHz hoặc dùng thạch anh nội (RC oscillator).
-
Thư viện hỗ trợ: AVR Libc, PlatformIO, Arduino Core (nếu dùng như Arduino).
-
Lưu ý: Kết nối tụ lọc nguồn và pull-up ở chân RESET để hoạt động ổn định.

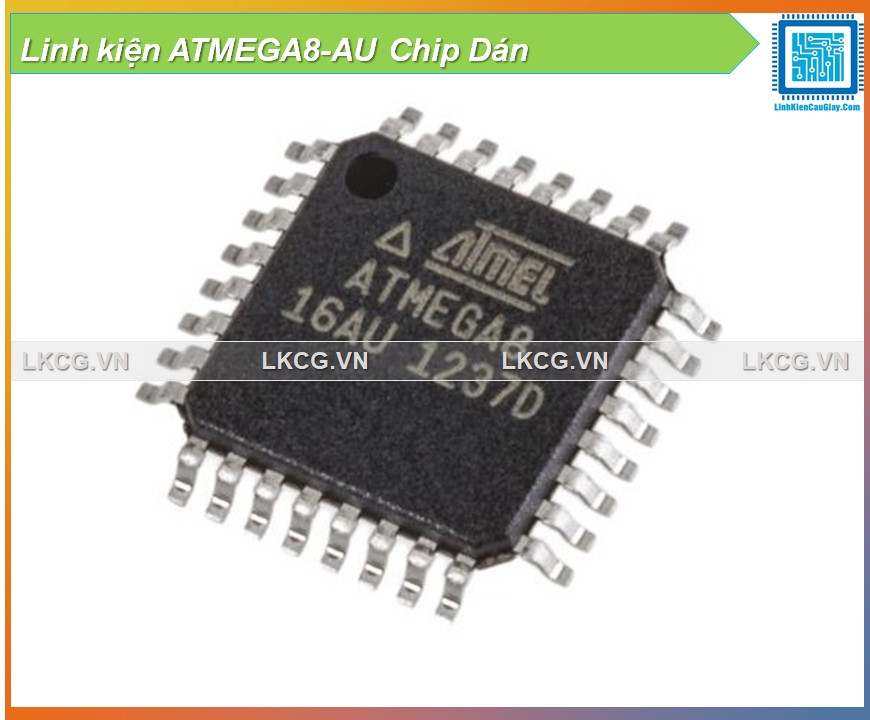

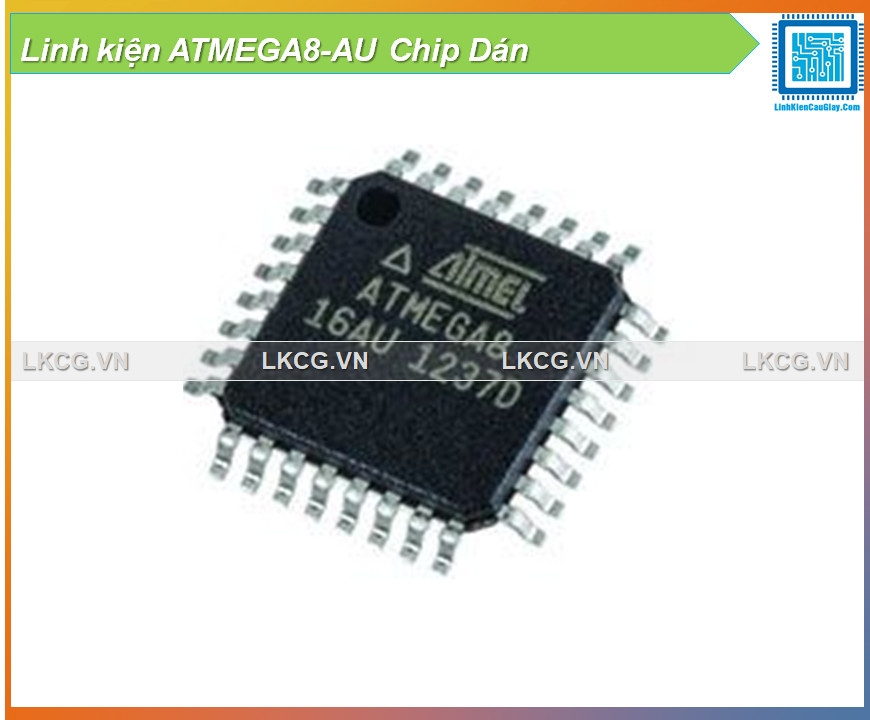

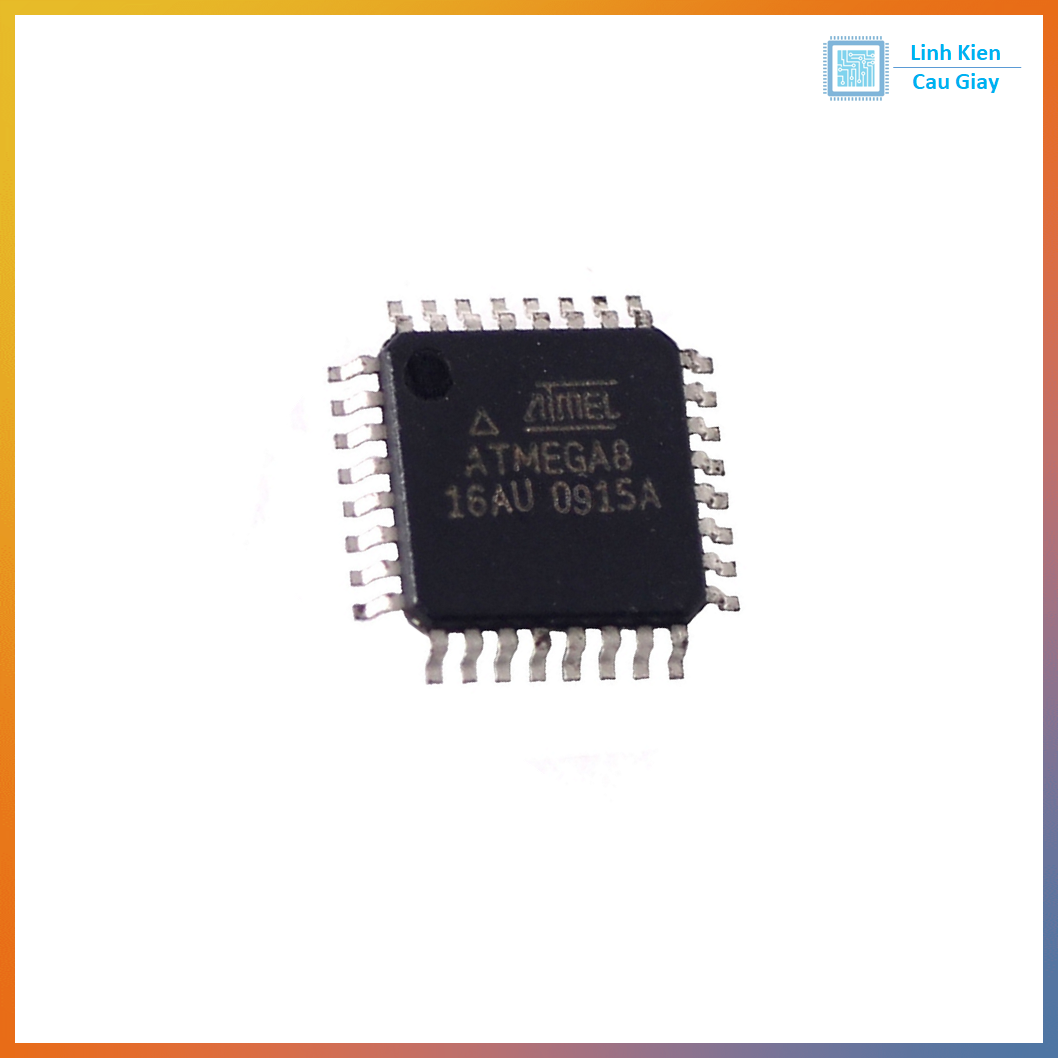

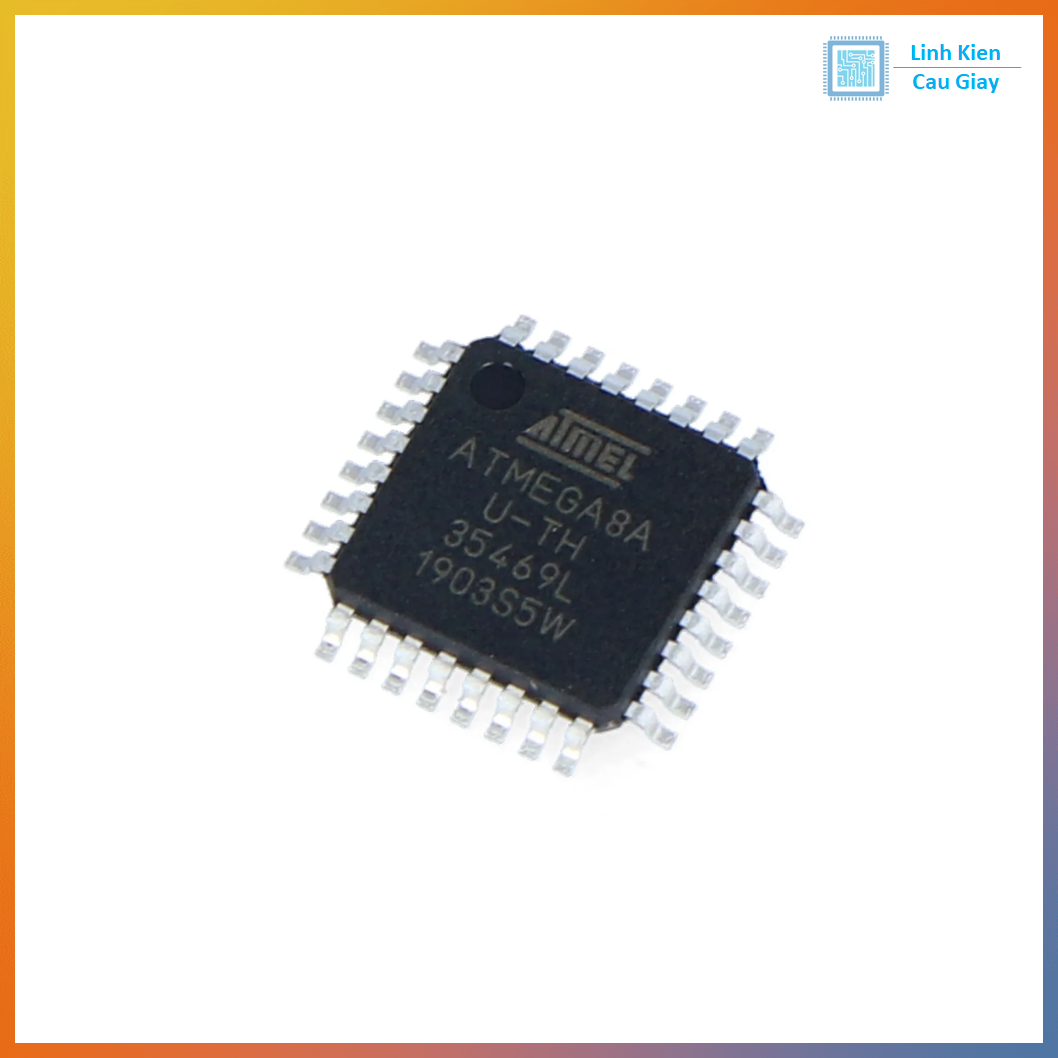

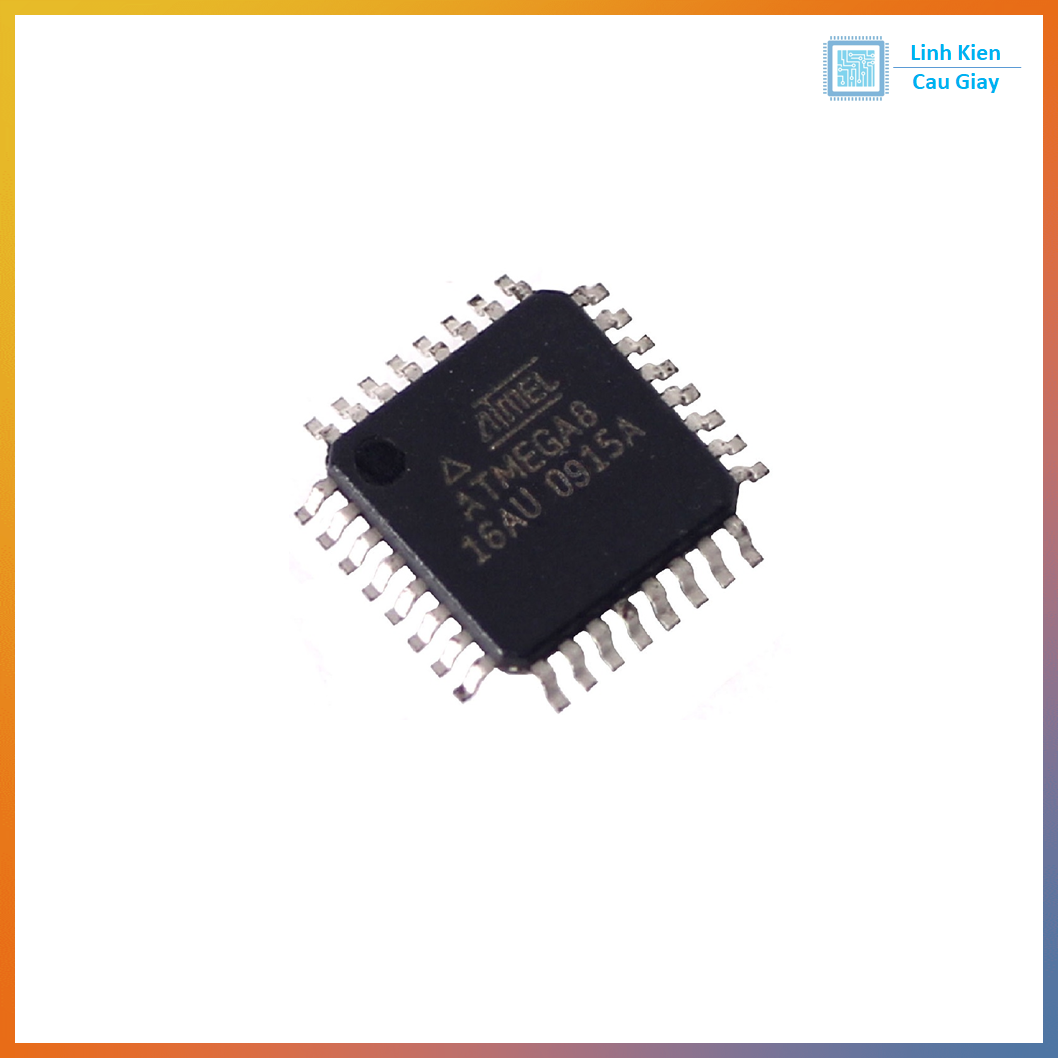

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
