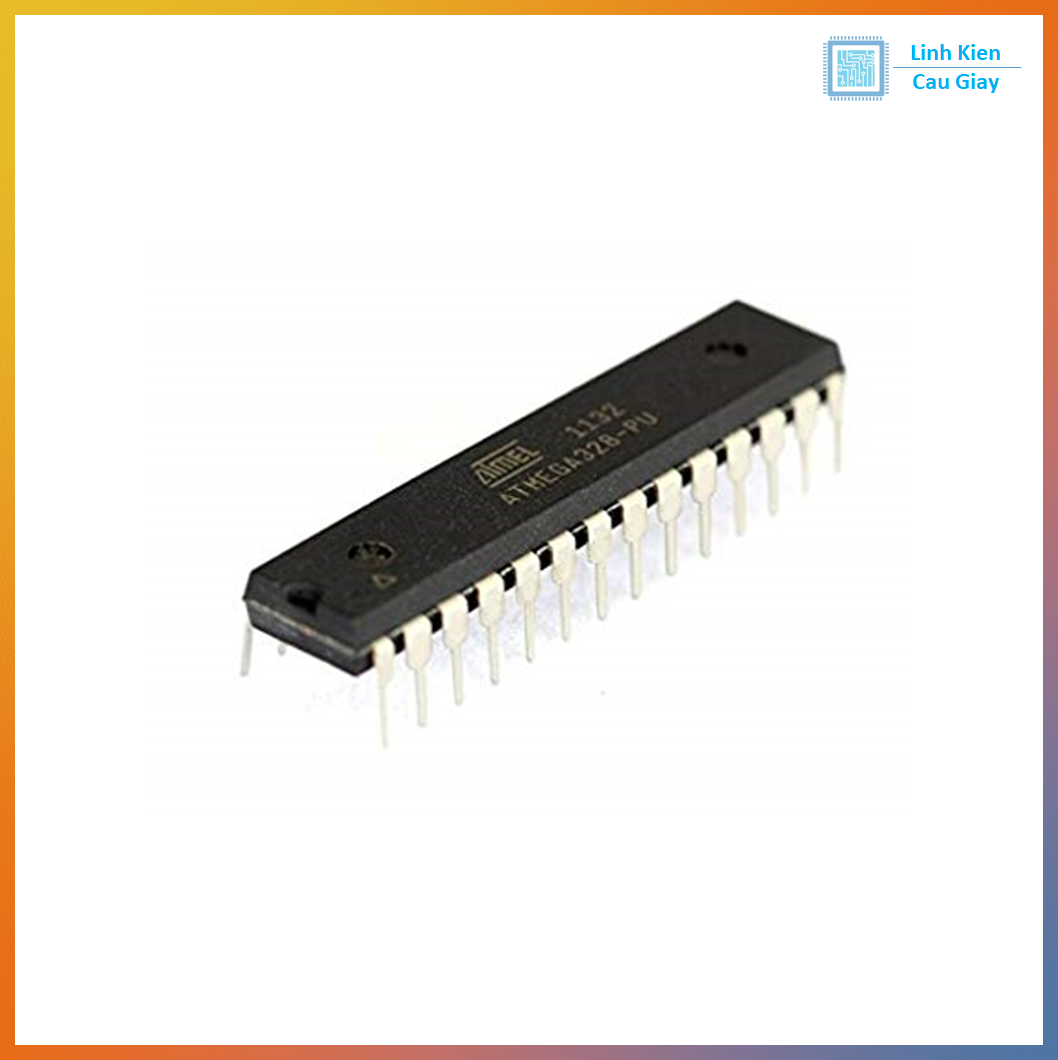

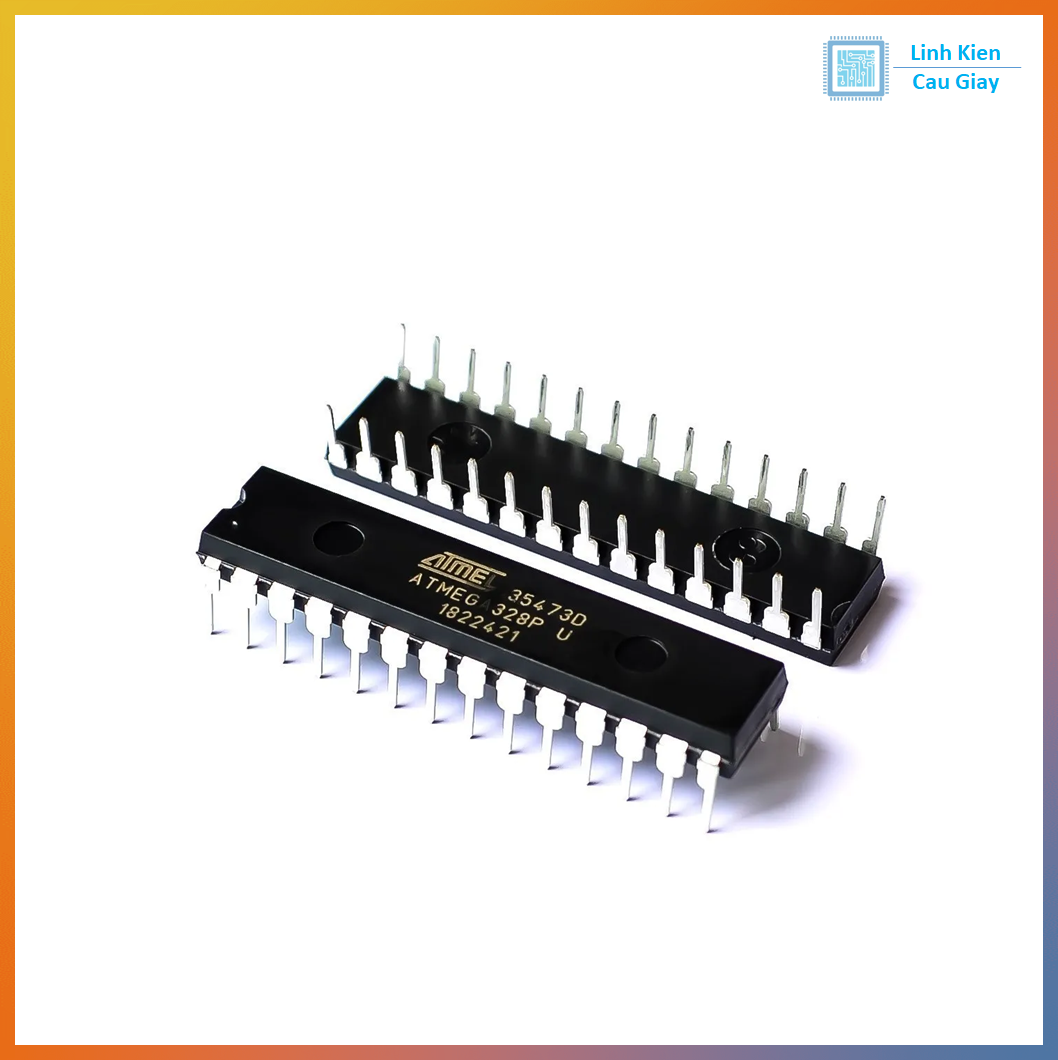

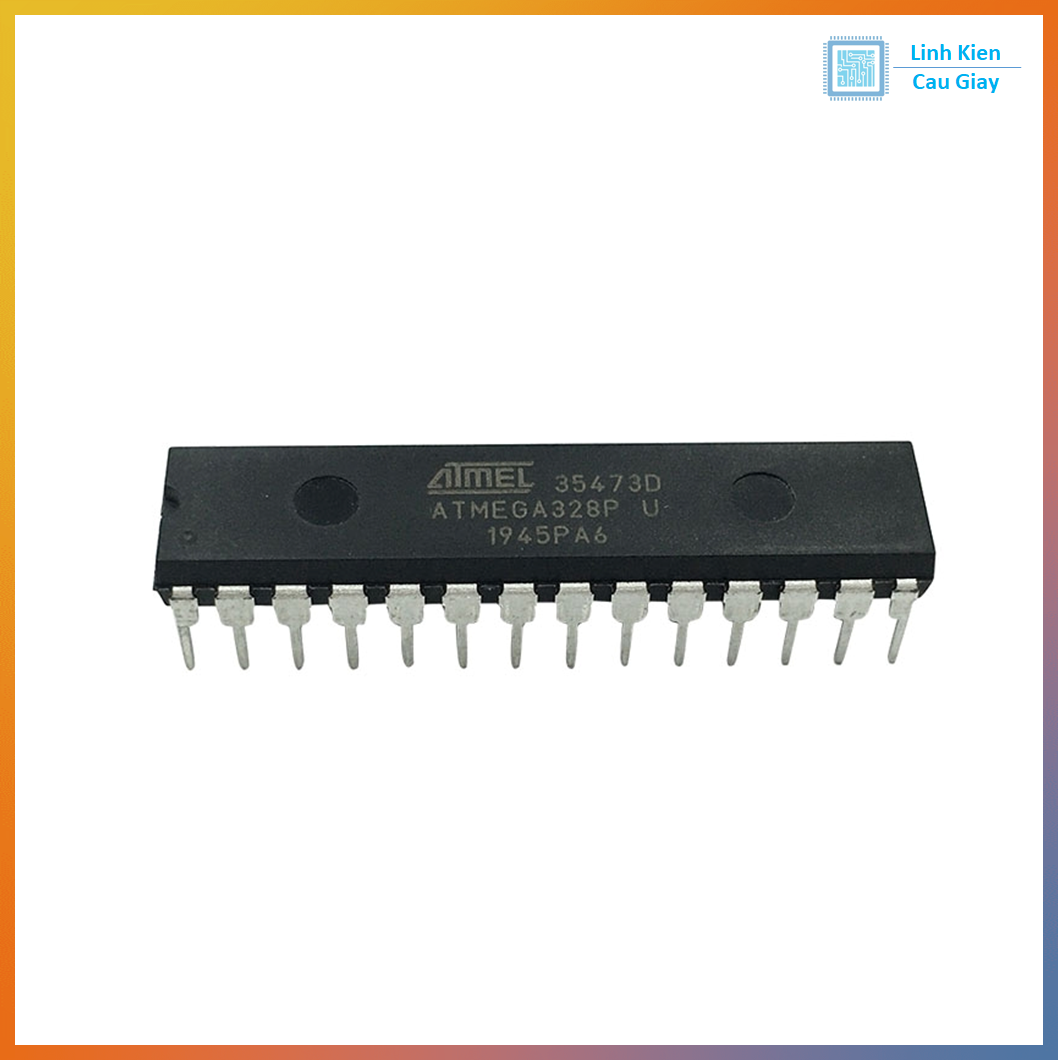

ATMEGA328P-PU DIP28
(Mã SP:CG001057)
Thương hiệu: Chưa cập nhật
50.000₫
ATMEGA328P-PU DIP28
Mô tả sản phẩm
ATMEGA328P-PU là vi điều khiển 8-bit AVR RISC hiệu năng cao của Microchip (trước đây là Atmel), được đóng gói DIP-28 – dễ sử dụng trên breadboard và mạch thử nghiệm. Đây chính là chip trái tim của Arduino Uno R3, với bộ nhớ 32KB Flash, 2KB SRAM, 1KB EEPROM, xung nhịp tối đa 20MHz.
ATMEGA328P tích hợp nhiều ngoại vi mạnh mẽ: UART, SPI, I2C (TWI), ADC 10-bit, Timer/Counter, PWM, Watchdog, có khả năng nạp chương trình qua bootloader hoặc ISP. Chip hoạt động ổn định, tiết kiệm năng lượng, phù hợp cho học tập, nghiên cứu, IoT và sản phẩm thực tế.
Ứng dụng
-
Arduino Uno, Nano, Pro Mini và board tùy chỉnh DIY.
-
Dự án IoT & Smart Home: thu thập dữ liệu cảm biến, điều khiển thiết bị.
-
Robot và tự động hóa: điều khiển động cơ, servo, cảm biến.
-
Thiết bị nhúng dân dụng và công nghiệp nhỏ.
-
Học tập và nghiên cứu vi điều khiển AVR.
Sơ đồ chân
-
PORTB (PB0 – PB7): I/O, SPI, Timer.
-
PORTC (PC0 – PC5): I/O, ADC.
-
PORTD (PD0 – PD7): I/O, UART, ngắt ngoài.
-
VCC, GND: cấp nguồn.
-
AREF: điện áp tham chiếu cho ADC.
-
XTAL1/XTAL2: kết nối thạch anh ngoài (lên đến 20MHz).
-
RESET: reset vi điều khiển.
Thông số kĩ thuật
-
Kiến trúc: 8-bit AVR RISC
-
Bộ nhớ:
-
32KB Flash (0.5KB dành cho bootloader)
-
2KB SRAM
-
1KB EEPROM
-
-
Xung nhịp tối đa: 20MHz
-
Ngoại vi tích hợp:
-
1 × UART
-
1 × SPI
-
1 × I2C (TWI)
-
6 kênh PWM
-
8 kênh ADC 10-bit
-
Timer/Counter 8-bit và 16-bit
-
-
Điện áp hoạt động: 1.8V – 5.5V
-
Công suất tiêu thụ thấp: <1µA ở chế độ Power-down
-
Package: DIP-28 (dễ cắm breadboard, DIY)
Hướng dẫn sử dụng
-
Phần cứng:
-
Cấp nguồn 5V (hoặc 3.3V tùy ứng dụng).
-
Dùng thạch anh 16MHz + 2 tụ 22pF (nếu cần độ chính xác cao).
-
Reset kéo lên VCC qua điện trở 10kΩ.
-
Có thể dùng mạch nạp ISP (USBasp) hoặc bootloader Arduino để nạp chương trình.
-
-
Phần mềm:
-
Lập trình bằng Arduino IDE, PlatformIO, AVR-GCC, Atmel Studio.
-
Hỗ trợ thư viện phong phú trong Arduino IDE.
-
-
Ứng dụng nâng cao:
-
Giao tiếp cảm biến analog/digital, LCD, LED, module không dây (NRF24L01, HC-05 Bluetooth, ESP8266 WiFi).
-
Điều khiển servo, động cơ stepper, relay.
-
Thu thập dữ liệu và truyền UART về máy tính/thiết bị IoT.
-
Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
