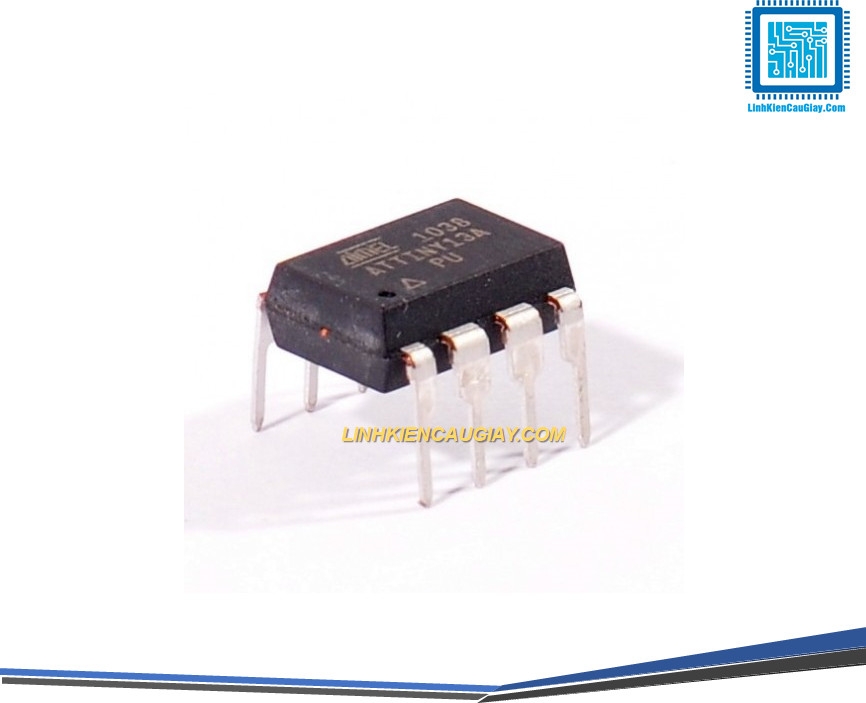

IC Vi Điều Khiển ATTINY13A-PU DIP-8

Mô tả sản phẩm

ATTINY13A-PU là vi điều khiển 8-bit của Microchip/Atmel, kích thước nhỏ gọn, tiêu thụ điện năng thấp, lập trình dễ dàng qua Arduino IDE hoặc AVR.
Có đầy đủ tính năng cơ bản: PWM, ADC 10-bit, ngắt, Timer, hoạt động ổn định trong nhiều ứng dụng nhúng nhỏ, thiết bị IoT, mạch điều khiển, sản phẩm tiêu dùng.

Rất phù hợp cho các dự án cần IC nhỏ – chạy độc lập – giá rẻ – siêu tiết kiệm điện.

Ứng dụng

• Mạch điều khiển LED, dimmer, PWM
• Bộ điều khiển động cơ DC nhỏ
• Đồ chơi điện tử, mô hình robotics mini
• Bộ hẹn giờ (timer), cảnh báo, mạch cảm biến đơn giản
• Các thiết bị IoT công suất thấp
• Thay thế cho mạch Arduino trong sản phẩm thương mại để tối ưu chi phí

Sơ đồ chân

1 – PB5 (RESET/ADC0)
2 – PB3 (CLKI/ADC3)
3 – PB4 (ADC2)
4 – GND
5 – PB0 (AIN0/OC0A/MOSI)
6 – PB1 (AIN1/OC0B/MISO)
7 – PB2 (INT0/SCK/ADC1)
8 – VCC

Thông số kĩ thuật

• Kiến trúc: AVR 8-bit
• Bộ nhớ: Flash 1KB, SRAM 64B, EEPROM 64B
• Xung nhịp tối đa: 20MHz (với thạch anh ngoài)
• Xung nhịp nội: 9.6MHz / 4.8MHz
• Điện áp hoạt động: 1.8V – 5.5V
• 6 chân I/O có thể lập trình
• 1 Timer 8-bit, 1 bộ so sánh analog
• 4 kênh ADC 10-bit
• Tích hợp Watchdog, Brown-out Detect
• Gói DIP-8 dễ hàn, dễ thử nghiệm trên breadboard

Hướng dẫn sử dụng

• Có thể lập trình bằng: Arduino IDE, AVRDUDE, Atmel Studio
• Nạp bằng USBasp, USBtinyISP hoặc Arduino as ISP
• Khi dùng thạch anh ngoài cần 2 tụ 22pF
• Dùng nguồn ổn định 5V để đạt hiệu suất tốt nhất
• Có thể tắt/giảm xung nhịp để tiết kiệm điện năng

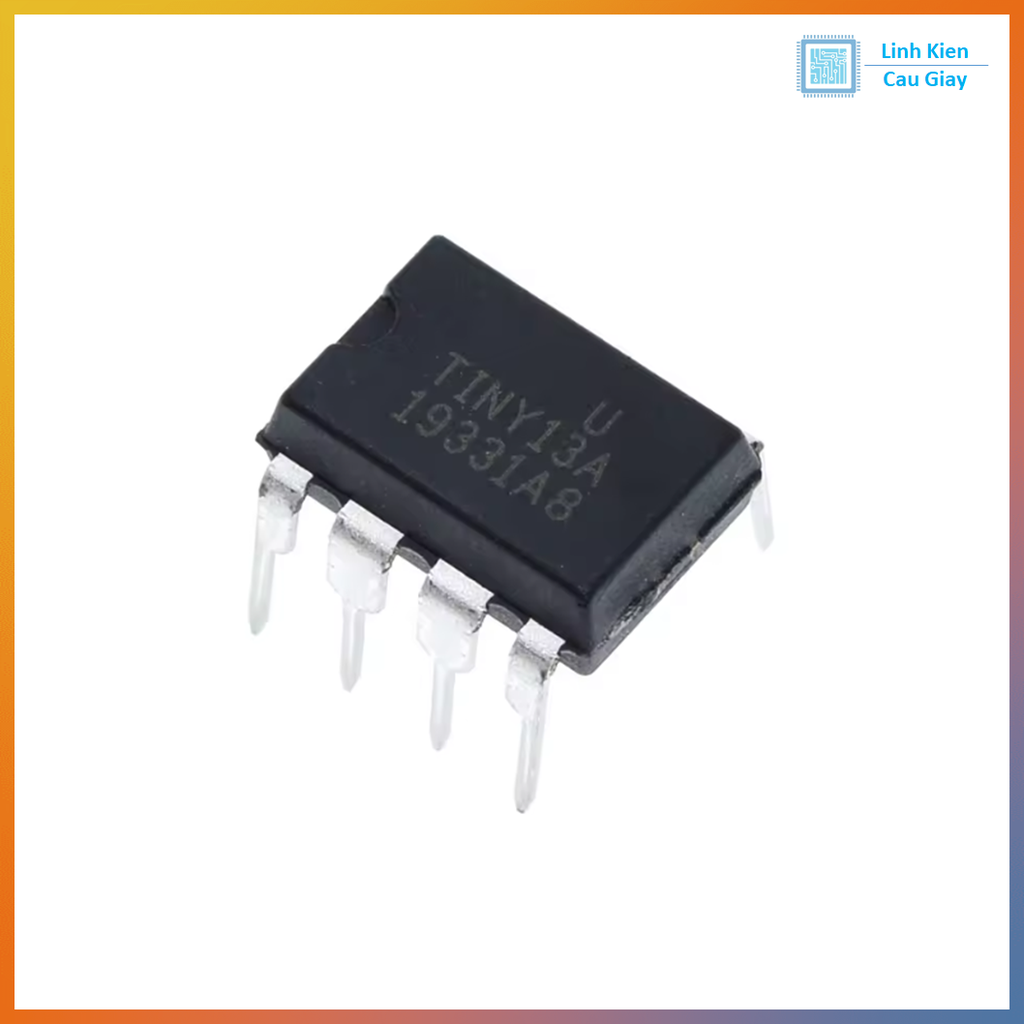

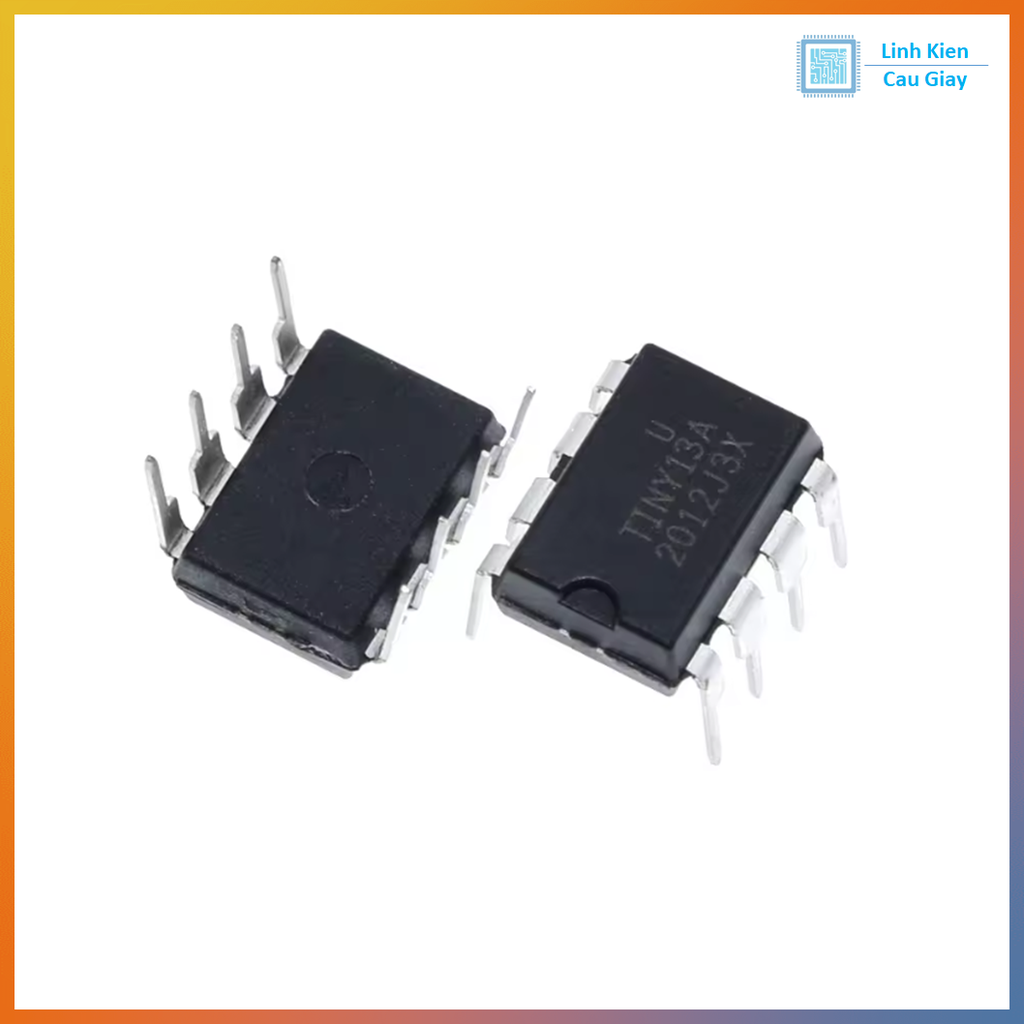

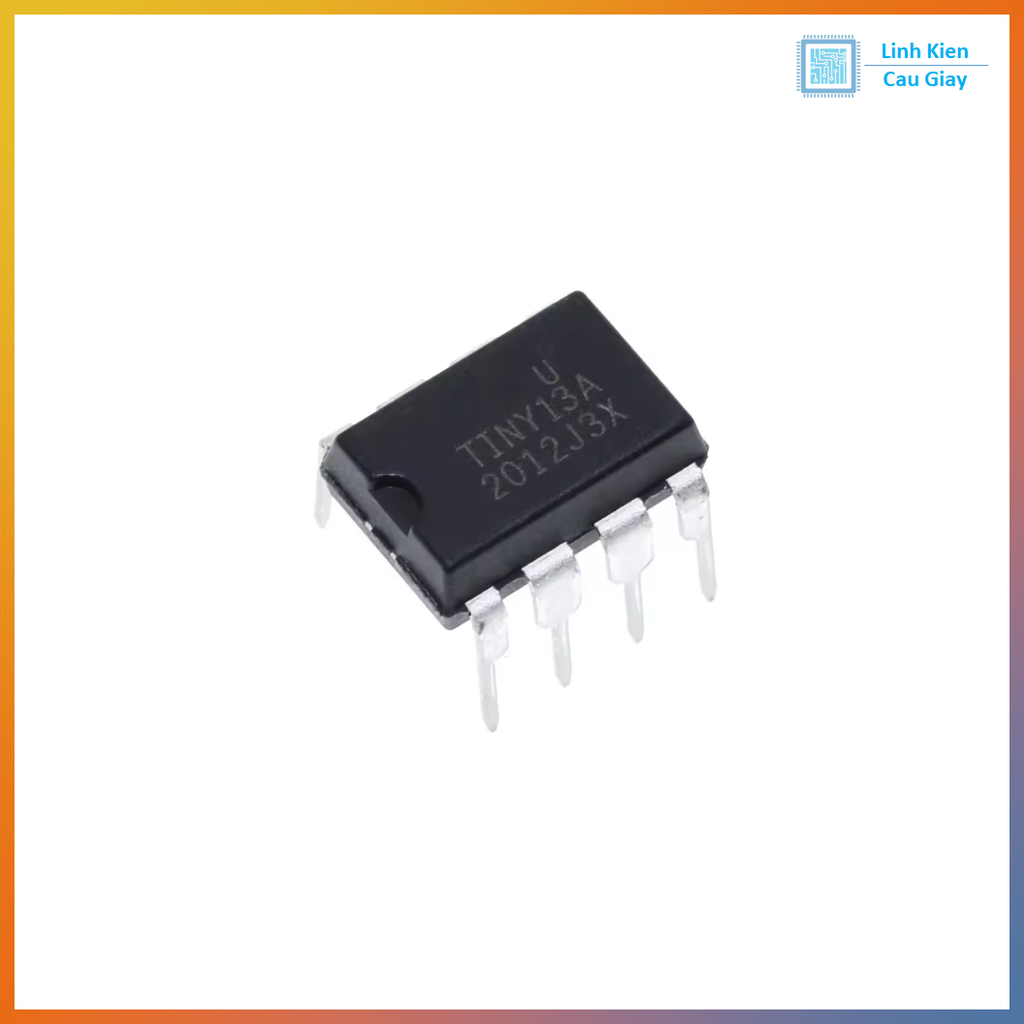

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
