Shield mở rộng Arduino Nano

(Mã SP:PVN3967)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

25.000₫

Mô tả :

Shield Expansion cho Arduino Nano giúp đưa toàn bộ chân GPIO/Analog/UART/SPI/I2C ra cọc vít, header hoặc cổng servo, kèm nguồn 5V/3.3V, nút RESET, và khu vực hàn DIY. Phù hợp dự án robot, IoT, Smart Home, điều khiển động cơ/relay, cảm biến cần đấu dây chắc chắn và gọn gàng.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Shield mở rộng Arduino Nano – mở đủ chân D0–D13, A0–A7 ra terminal, nguồn 5V/3.3V, dễ đấu dây

Mô tả sản phẩm

  • Thiết kế cắm trực tiếp Arduino Nano V3 (ATmega328P).

  • Đưa đủ chân D0–D13, A0–A7 ra cọc vít/header đánh số rõ ràng.

  • rail nguồn 5V/3.3V, GND phân bố dọc bo, dễ cấp cho cảm biến/servo.

  • Tích hợp nút Reset, đèn báo nguồn; một số phiên bản có khu vực proto để hàn mở rộng.

  • Hỗ trợ UART, SPI, I2C theo mapping chuẩn của Nano.

Ứng dụng

  • Dự án IoT/Smart Home nhiều cảm biến & relay.

  • Robot/xe Arduino, điều khiển servo/motor.

  • Hệ thống datalogger, đo môi trường, mini-CNC.

  • Học tập, demo mạch nhanh, cần đấu dây chắc qua cọc vít

Sơ đồ chân

  • Digital: D0–D13 (PWM: D3, D5, D6, D9, D10, D11).

  • Analog: A0–A7 (10-bit ADC).

  • UART: D0 (RX), D1 (TX).

  • SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK).

  • I2C: A4 (SDA), A5 (SCL).

  • Nguồn: 5V, 3V3, GND được phân bố nhiều điểm; VIN (tùy bản).

Thông số kĩ thuật

  • Tương thích: Arduino Nano V3 (ATmega328P).

  • Điện áp hỗ trợ: 5V / 3.3V (regulator tùy phiên bản).

  • Kiểu kết nối: cọc vít + header đánh số.

  • Tính năng: reset, LED nguồn, proto area (tùy bản).

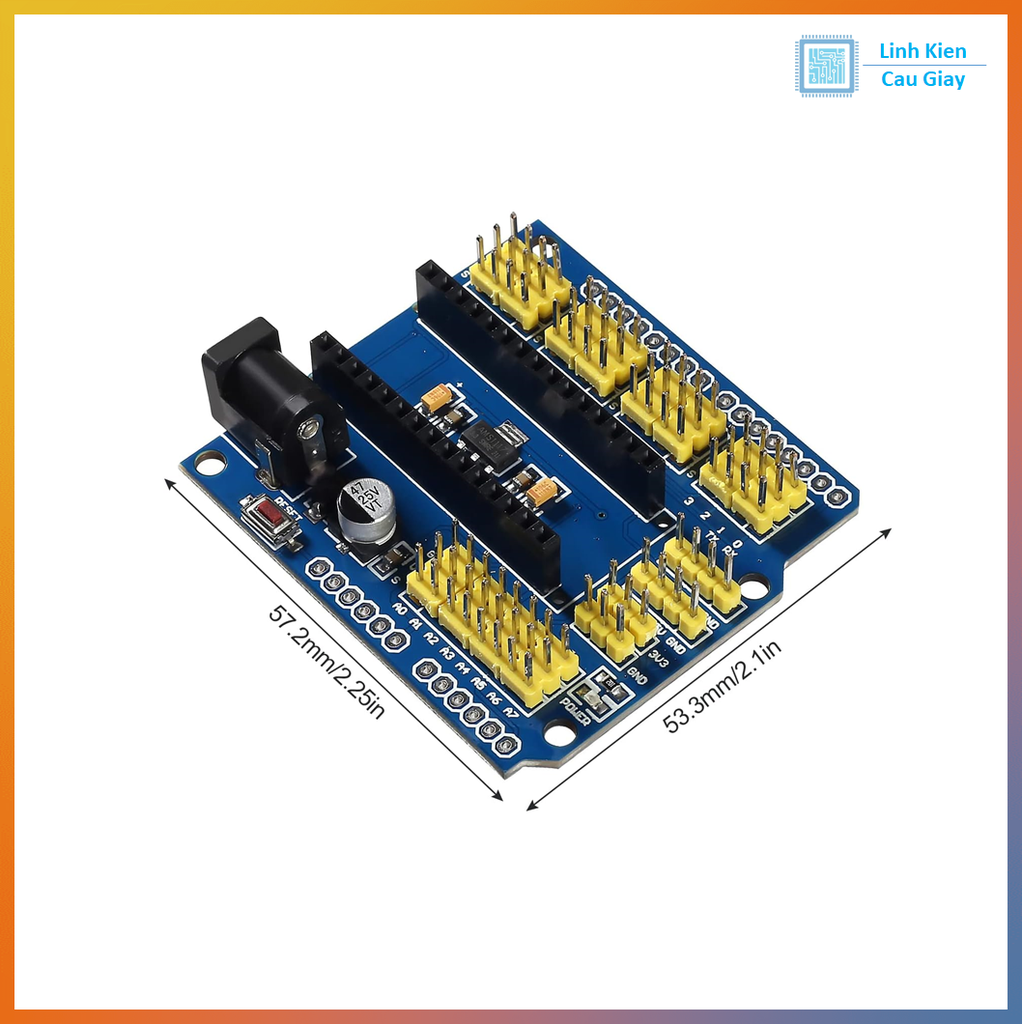

  • Kích thước: gọn, vừa vặn đế Nano; lỗ bắt vít/đế in 3D (tùy bản).

Hướng dẫn sử dụng

  • Gắn Arduino Nano lên shield (đúng chiều USB).

  • Cấp nguồn cho Nano qua USB hoặc VIN/5V (tùy nhu cầu).

  • Cắm cảm biến/relay/servo vào cọc vít hoặc header theo chân đã in.

  • Lập trình trên Arduino IDE như bình thường; đọc/ghi chân qua digitalRead/Write, analogRead, I2C/SPI/UART.

  • Nếu dùng servo/relay nhiều, đảm bảo nguồn 5V đủ dòngmass chung.

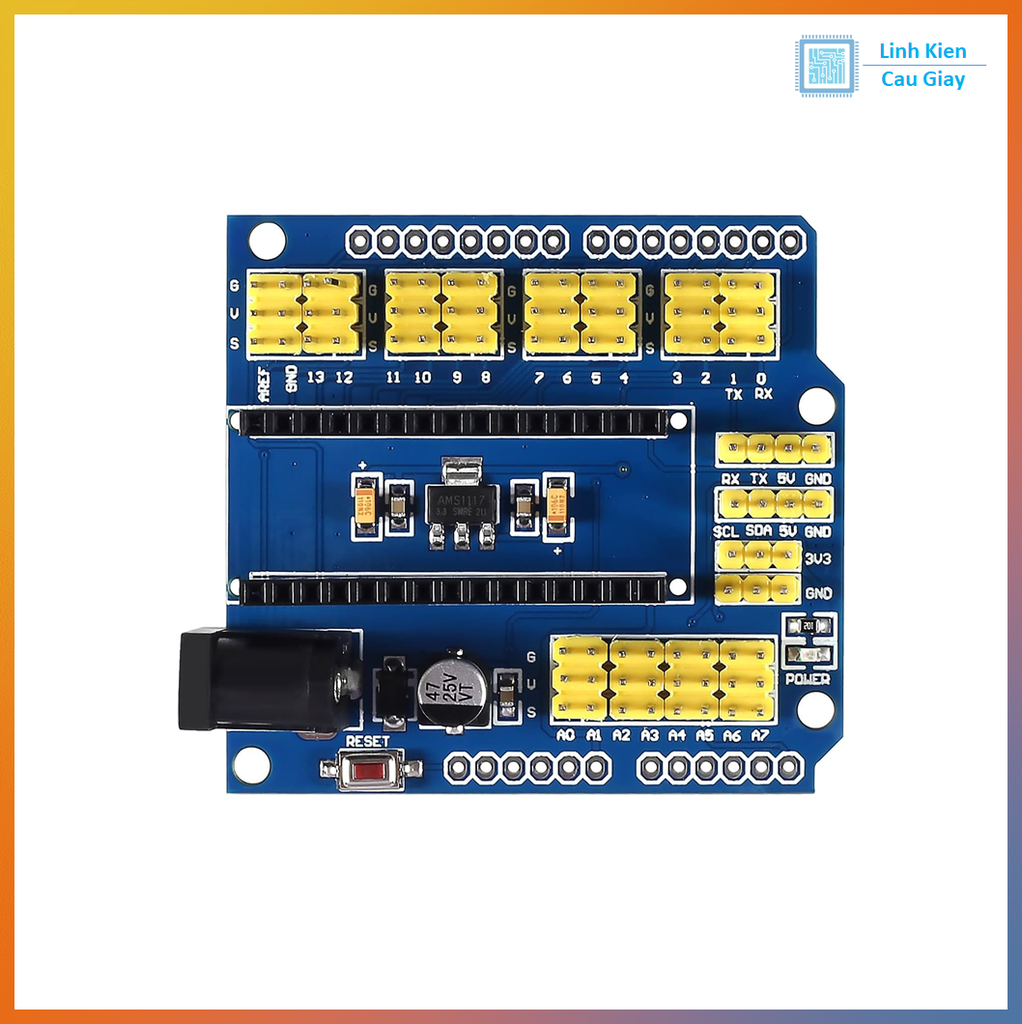

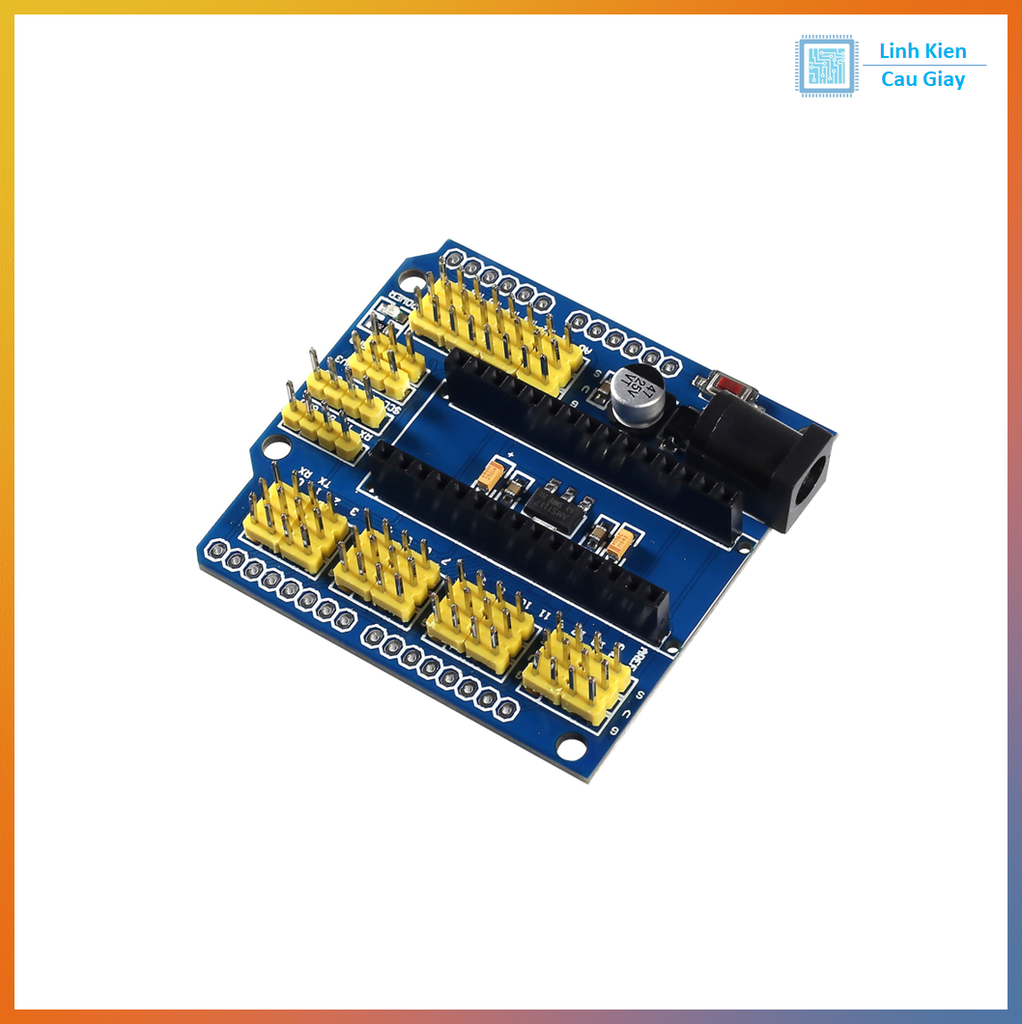

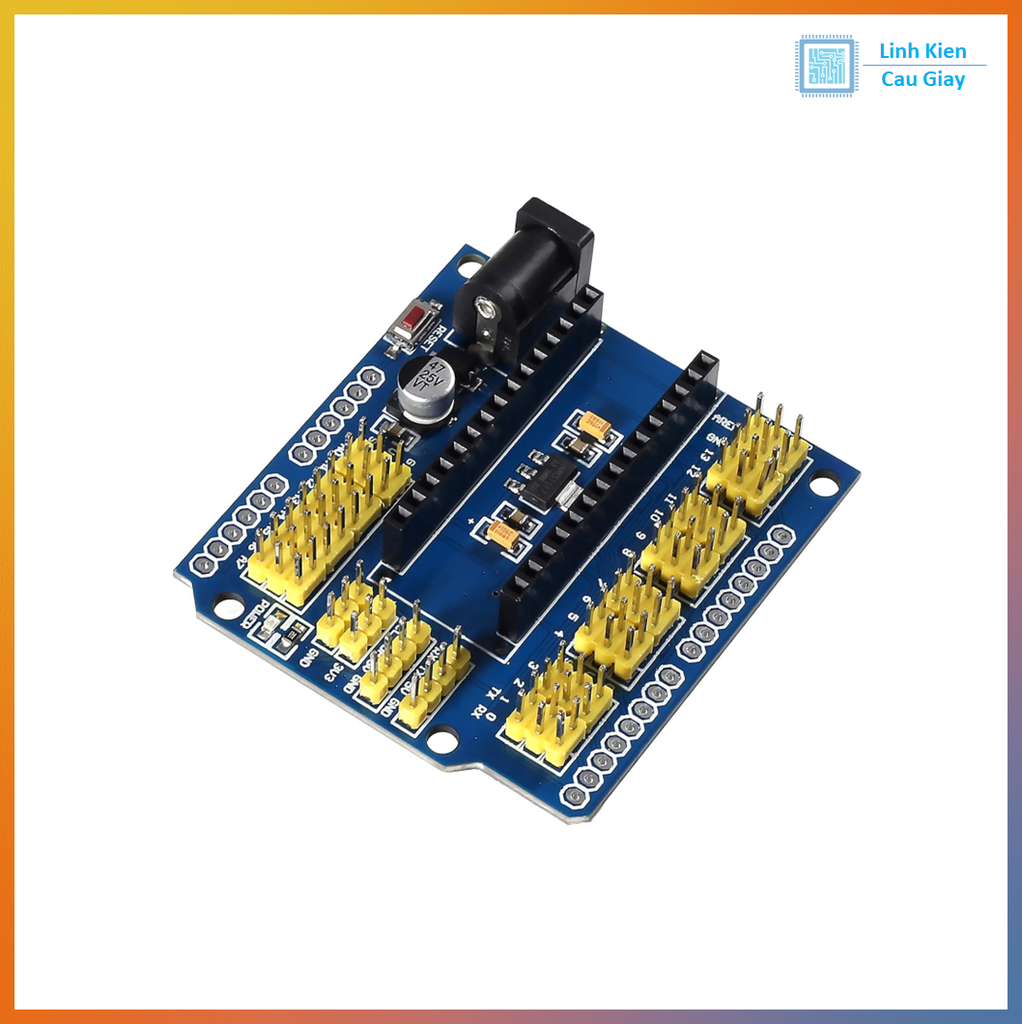

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
