Board mở rộng chân Arudino nano Shield V1

Mô tả sản phẩm

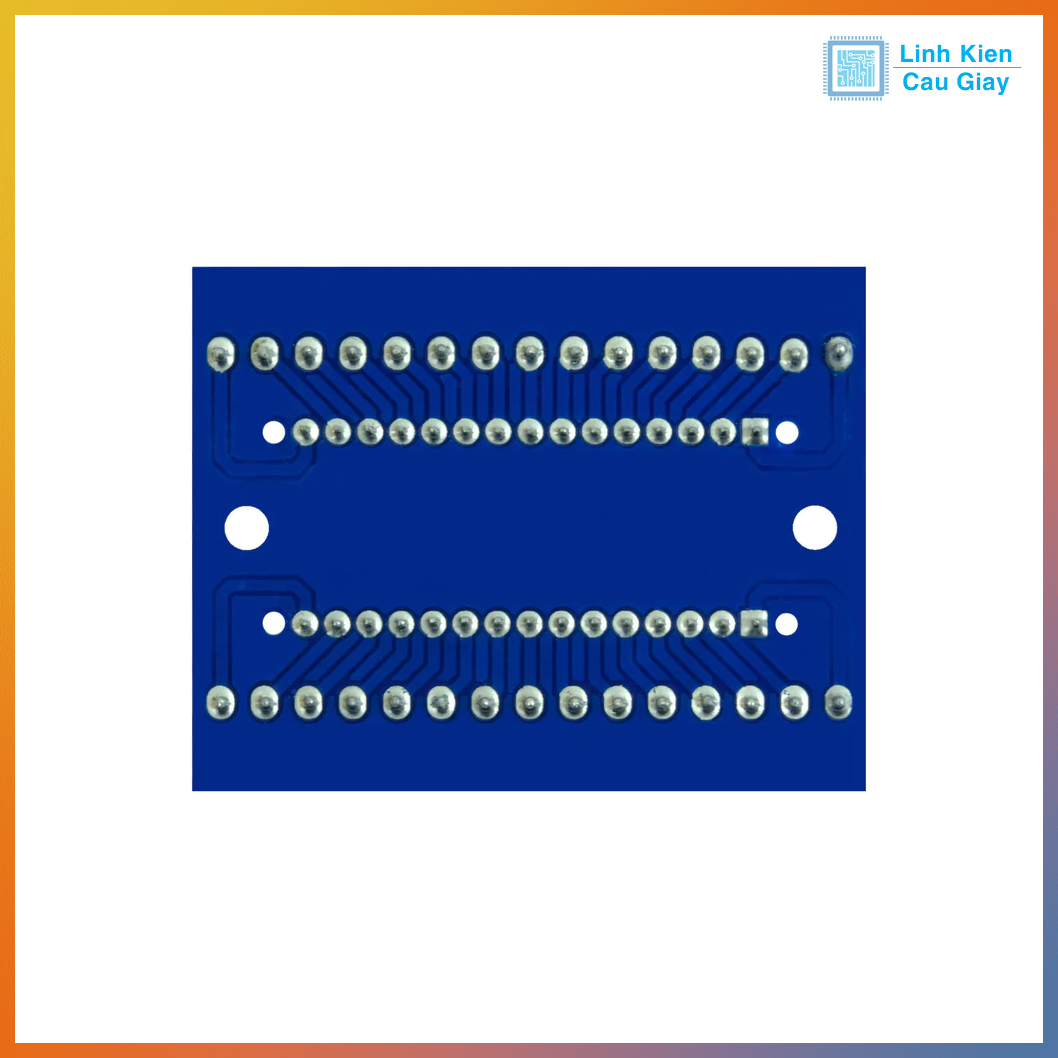

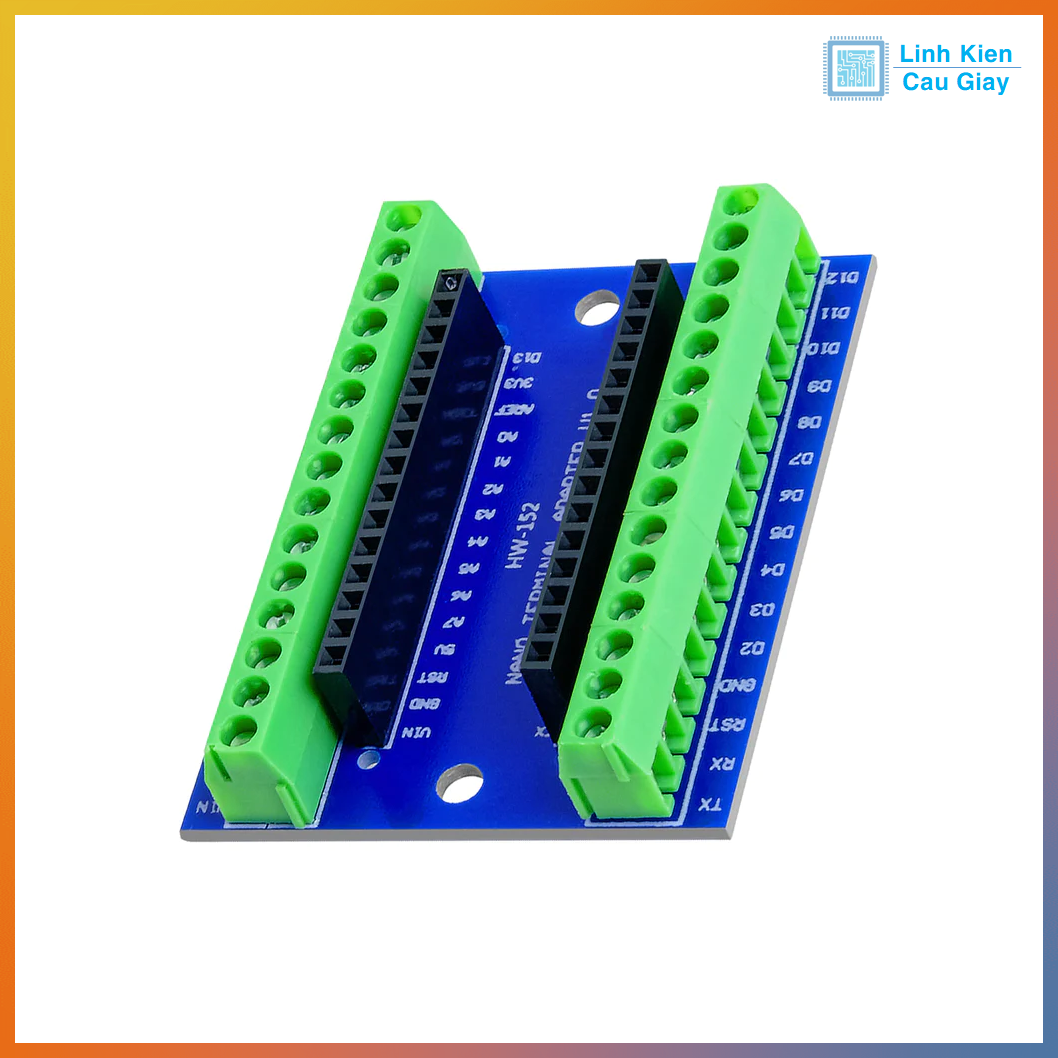

Board mở rộng chân Arduino Nano I/O Shield V1 chân vít (HW-152 Terminal Adapter) là phụ kiện chuyên dụng giúp mở rộng và kết nối dễ dàng các chân GPIO của Arduino Nano thông qua các khối đầu nối vít (terminal blocks). Với thiết kế nhỏ gọn, sản phẩm được làm từ PCB chất lượng cao, tích hợp hai hàng chân cái (female headers) để cắm Arduino Nano và các khối đầu nối vít để kết nối dây dẫn mà không cần hàn. Board này hỗ trợ kết nối nhanh và an toàn, phù hợp cho các dự án DIY, lập trình và phát triển phần cứng với Arduino Nano. Sản phẩm lý tưởng cho người dùng từ nghiệp dư đến chuyên nghiệp, đảm bảo tính ổn định và độ bền cao.

Ứng dụng

• Dự án DIY: Kết nối Arduino Nano với cảm biến, mô-đun, hoặc thiết bị ngoại vi trong các dự án tự chế.

• Lập trình và học tập: Hỗ trợ sinh viên, người học lập trình Arduino Nano với Arduino IDE.

• Phát triển phần cứng: Kết nối nhanh các thiết bị như cảm biến, LED, động cơ mà không cần hàn.

• Thử nghiệm mạch: Dùng trong các phòng thí nghiệm hoặc dự án STEM để kiểm tra và phát triển mạch.

• Ứng dụng điều khiển nhỏ: Kết nối các cảm biến hoặc thiết bị điều khiển trong các dự án tự động hóa.

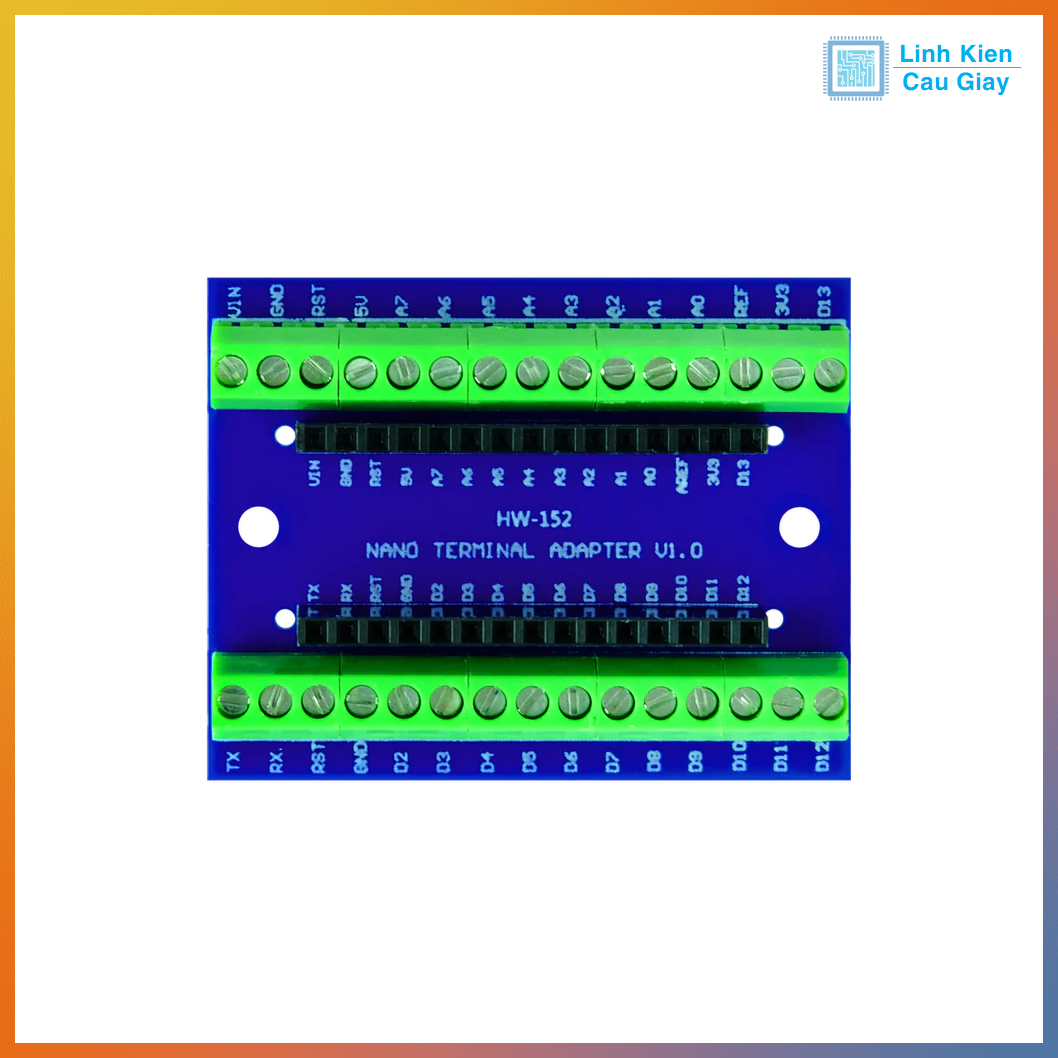

Sơ đồ chân

Board mở rộng chân Arduino Nano I/O Shield V1 có hai hàng chân cái (female headers) tương ứng với các chân của Arduino Nano, và các khối đầu nối vít được đánh dấu rõ ràng:

• Hàng chân cái (Female Headers): Gồm 2 hàng 15 chân mỗi bên, tương ứng với các chân GPIO, VCC, GND, 5V, 3.3V, RST, v.v. của Arduino Nano.

• Khối đầu nối vít (Terminal Blocks): Mỗi chân của Arduino Nano được kết nối với một đầu vít tương ứng, đánh dấu từ D0, D1, ..., đến GND, 5V, 3V3, VIN.

• Đánh dấu trên PCB: Các chân được ghi rõ trên bề mặt PCB (ví dụ: D2, D3, ..., GND, 5V, VIN, RX, TX) để dễ dàng nhận diện.

Lưu ý: Tham khảo sơ đồ chân của Arduino Nano (phiên bản 3.x) để đảm bảo kết nối chính xác với các chân trên board mở rộng.

Thông số kĩ thuật

• Kích thước: 53mm x 37mm (ước lượng dựa trên thiết kế chuẩn của Nano I/O Shield)

• Chất liệu PCB: FR-4 chất lượng cao

• Số chân hỗ trợ: 30 chân (tương thích với Arduino Nano)

• Loại đầu nối: Khối đầu nối vít (terminal block) và chân cái (female headers)

• Đường kính dây hỗ trợ: 0.5mm - 1.5mm (dây dẫn tiêu chuẩn)

• Điện áp hoạt động: 3.3V/5V (theo Arduino Nano)

• Dòng tối đa mỗi chân: 500mA (khuyến nghị không vượt quá để đảm bảo an toàn)

• Màu sắc PCB: Xanh dương

• Trọng lượng: Khoảng 30g

Hình ảnh - Hướng dẫn sử dụng

1. Lắp module Arduino Nano:

   • Cắm Arduino Nano vào hai hàng chân cái trên board mở rộng, đảm bảo các chân được căn chỉnh chính xác (chân GND của Nano khớp với chân GND trên board).

2. Kết nối dây dẫn:

   • Sử dụng tua vít nhỏ để nới lỏng các đầu vít trên khối terminal block.

   • Chèn dây dẫn (cảm biến, LED, động cơ, v.v.) vào các đầu vít tương ứng với GPIO cần dùng, sau đó siết chặt vít.

3. Kiểm tra kết nối:

   • Đảm bảo các dây dẫn được cố định chắc chắn, không lỏng lẻo.

   • Kiểm tra sơ đồ chân để tránh kết nối sai (ví dụ: không nối GND với 5V).

4. Cấp nguồn và lập trình:

   • Cấp nguồn cho Arduino Nano qua cổng USB hoặc nguồn ngoài (5V qua VIN).

   • Sử dụng Arduino IDE để lập trình và điều khiển các thiết bị được kết nối.

5. Bảo trì:

   • Thường xuyên kiểm tra các đầu vít để đảm bảo không bị lỏng sau thời gian dài sử dụng.

   • Tránh để PCB tiếp xúc với môi trường ẩm hoặc nhiệt độ cao.

Lưu ý: Không cấp nguồn vượt quá 5V cho Arduino Nano và không vượt quá dòng định mức của các chân để tránh hư hỏng module hoặc board mở rộng.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
