Đế ra chân MCU ESP32 38P Expansion Board V2
(Mã SP:PVN5511)
Thương hiệu: Chưa cập nhật
35.000₫
Đế ra chân MCU ESP32 38P Expansion Board V2
Mô tả sản phẩm

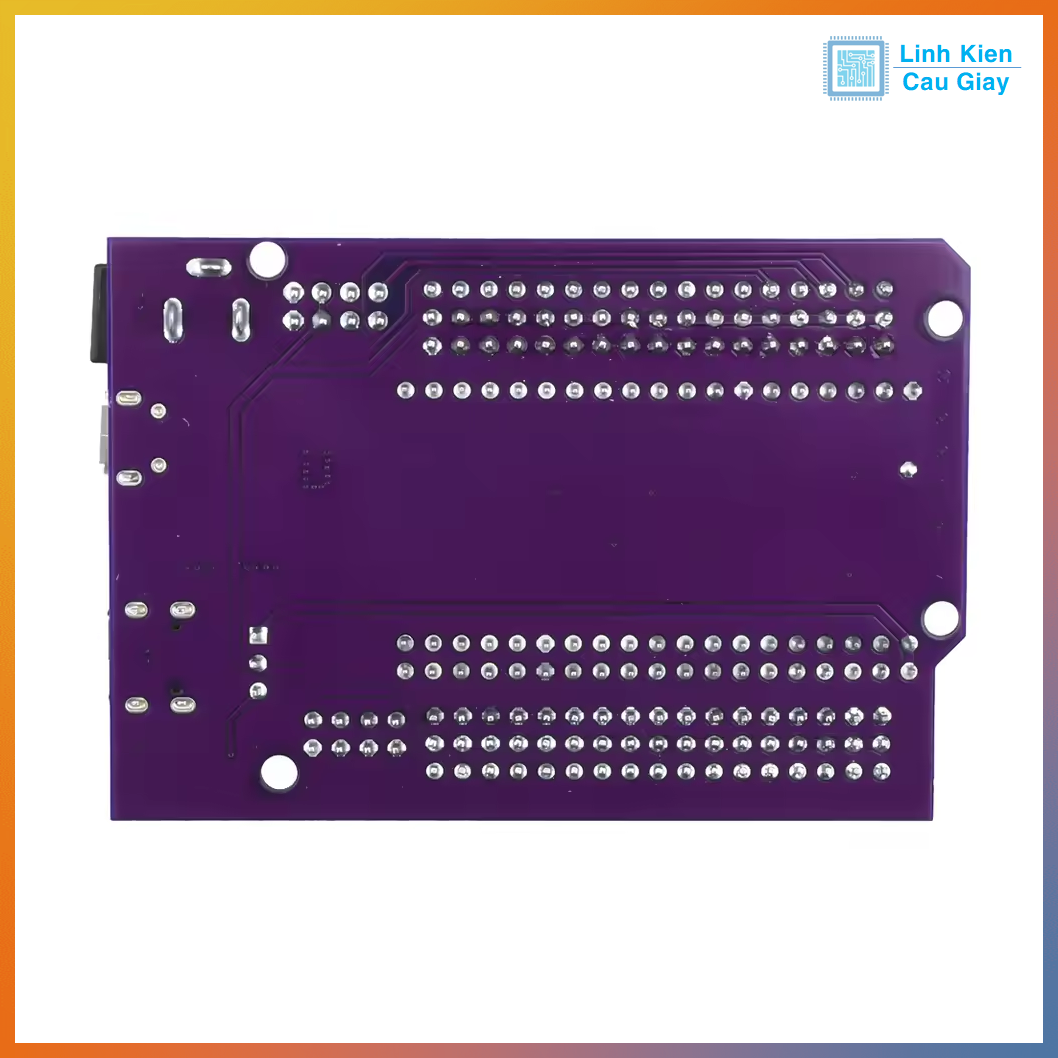

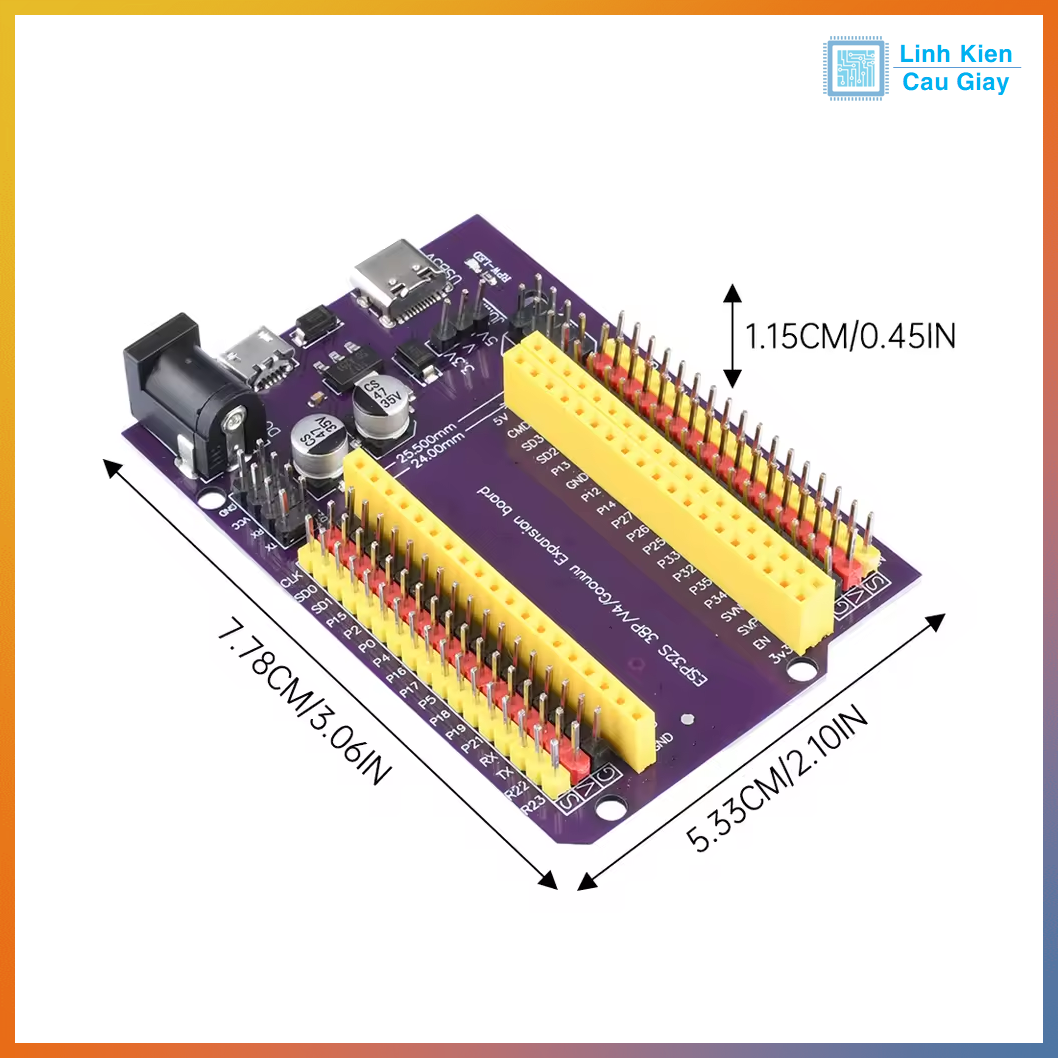

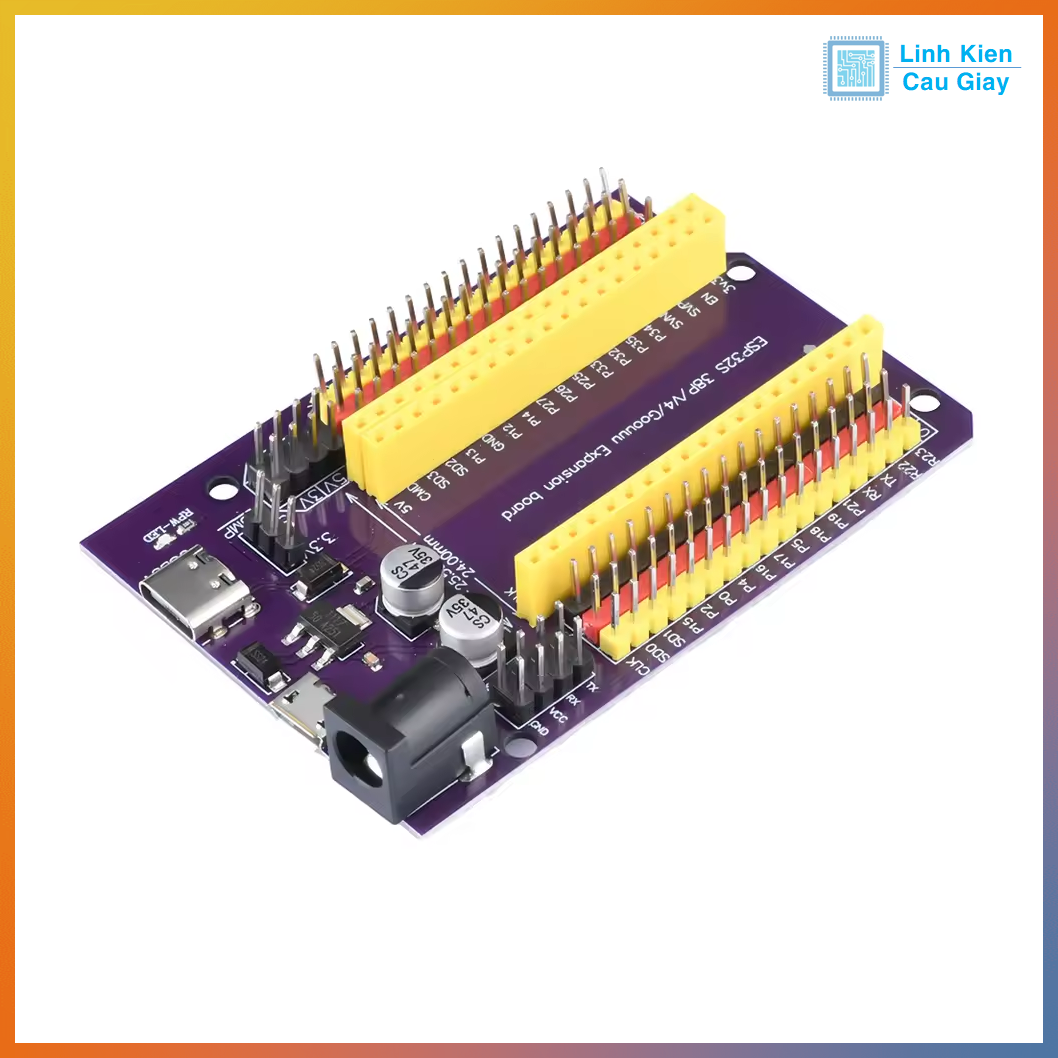

ESP32 ESP32S ESP-WROOM-32 Expansion Board là board mở rộng (backboard) được thiết kế để tương thích với các module phát triển ESP32 38 chân, bao gồm ESP32, ESP32S và ESP-WROOM-32. Board này mở rộng khả năng kết nối với các chân GPIO thông qua hai hàng chân cái (female headers) màu vàng, được đánh dấu rõ ràng, giúp dễ dàng kết nối với các thiết bị ngoại vi mà không cần hàn. Sản phẩm tích hợp cổng USB-C để cấp nguồn và lập trình, cùng với cổng nguồn DC và các thành phần hỗ trợ như tụ điện và điện trở. Với thiết kế nhỏ gọn và PCB chất lượng cao, đây là lựa chọn lý tưởng cho các dự án IoT, lập trình và phát triển phần cứng với ESP32.
Đây là bo mở rộng GPIO chuyên dụng cho các module ESP32 (38 chân) như ESP32 DevKit V1 hoặc ESP-WROOM-32.
Sản phẩm giúp đưa toàn bộ chân I/O của ESP32 ra dạng header 2.54mm, đi kèm 2 breadboard mini (kiểu SMD socket), cổng cấp nguồn micro USB / Type-C và jack DC, có tích hợp regulator 3.3V, rất tiện lợi để lập trình, kiểm thử, hoặc lắp ráp mạch ổn định cho dự án IoT, AIoT.
Thiết kế chuyên nghiệp, tương thích với ESP32-S, ESP32-WROOM-32, và hầu hết board ESP32 phổ biến 38 chân.
Ứng dụng
-
Dự án IoT: Kết nối ESP32 với cảm biến, mô-đun, hoặc thiết bị ngoại vi trong các dự án nhà thông minh.
-
Lập trình và học tập: Hỗ trợ sinh viên, người học lập trình ESP32 với Arduino IDE, MicroPython hoặc ESP-IDF.
-
Phát triển phần cứng: Kết nối nhanh các thiết bị như cảm biến, LED, OLED, hoặc động cơ.
-
Thử nghiệm mạch: Dùng trong các phòng thí nghiệm hoặc dự án DIY để kiểm tra và phát triển mạch.
-
Ứng dụng công nghiệp nhỏ: Kết nối các cảm biến công nghiệp hoặc thiết bị điều khiển với ESP32.
Sơ đồ chân

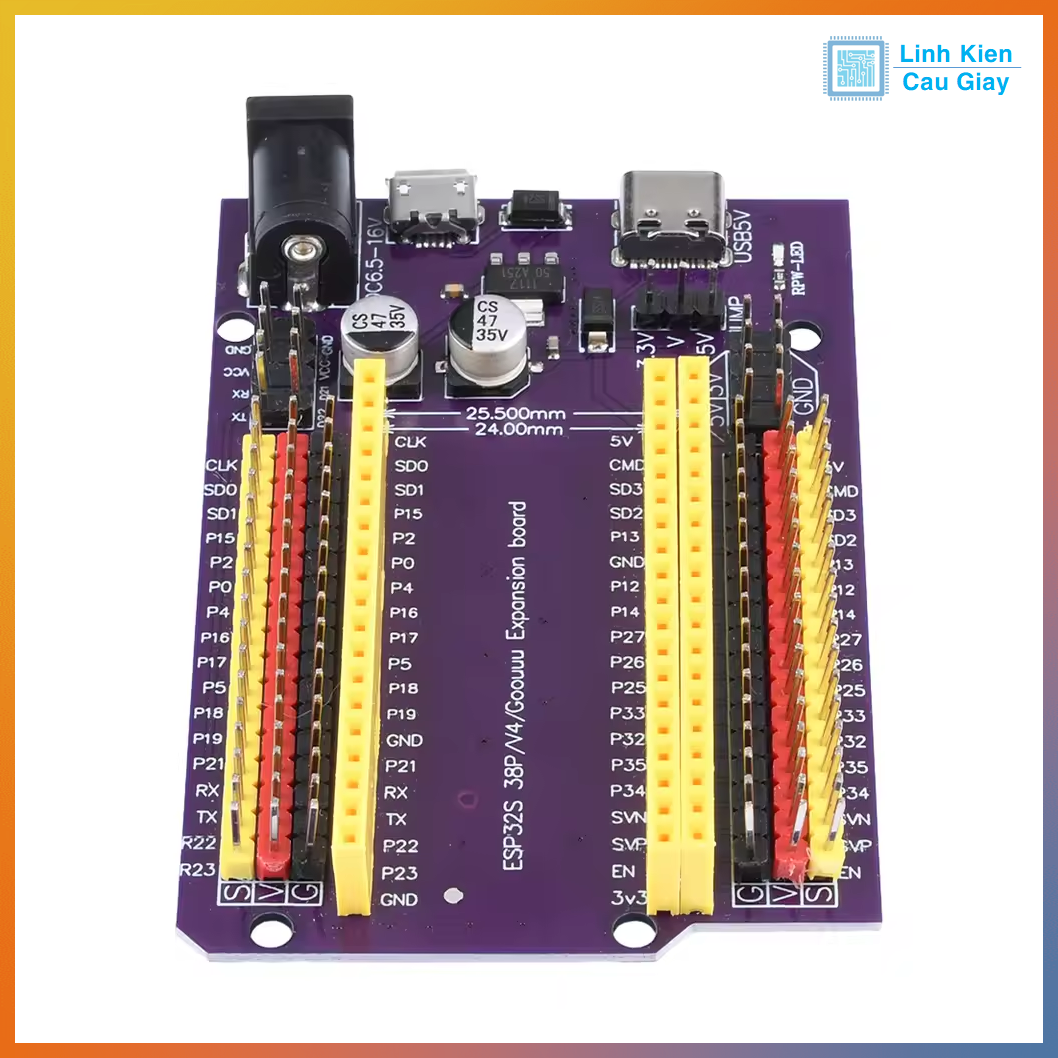

ESP32 ESP32S ESP-WROOM-32 Expansion Board có hai hàng chân cái (female headers) tương ứng với 38 chân của module ESP32, được đánh dấu rõ ràng trên PCB:
-
Hàng chân cái (Female Headers): Gồm 2 hàng 19 chân mỗi bên, tương ứng với các chân GPIO, VCC, GND, 3.3V, 5V, EN, v.v. của ESP32.
-
Đánh dấu trên PCB: Các chân được ghi rõ trên bề mặt PCB (ví dụ: GPIO0, GPIO1, ..., GND, 3V3, 5V, RX, TX) để dễ nhận diện.
-
Cổng USB-C: Dùng để cấp nguồn hoặc lập trình trực tiếp cho ESP32.
-
Cổng nguồn DC: Hỗ trợ cấp nguồn ngoài (thường 5V - 12V, tùy thuộc vào module ESP32).
Lưu ý: Tham khảo sơ đồ chân của module ESP32 (như ESP32 DevKit V1 hoặc ESP-WROOM-32) để đảm bảo kết nối chính xác với các chân trên board mở rộng.
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Tên sản phẩm | ESP32 Expansion Board (WROOM-32 / 38PIN) |
Kích thước board | ~83 x 56 mm (ước lượng) |
Tương thích | ESP32 DevKit V1, ESP-WROOM-32, ESP32-S 38 pin |
Giao diện chân | 2 hàng header 2.54mm chuẩn GPIO đầy đủ |
Breadboard mini | Có 2 hàng SMD socket giữa (tương đương breadboard) |
Cổng nguồn | Micro USB, Type-C, và Jack DC (5V–12V) |
Nguồn đầu ra | 3.3V & 5V (tích hợp mạch ổn áp AMS1117) |
LED trạng thái | Có LED nguồn + LED GPIO có thể sử dụng |
Sử dụng được với | Arduino IDE, PlatformIO, ESP-IDF, Micropython |
Tích hợp | Diode bảo vệ, tụ lọc nguồn, jumper chuyển nguồn |
Hình ảnh - Hướng dẫn sử dụng
-
Lắp module ESP32:
-
Cắm module ESP32 (ESP32, ESP32S, hoặc ESP-WROOM-32) vào hai hàng chân cái trên board mở rộng, đảm bảo các chân được căn chỉnh chính xác (chân GND của ESP32 khớp với chân GND trên board).
-
-
Kết nối thiết bị ngoại vi:
-
Sử dụng dây jumper để kết nối các chân GPIO trên board với cảm biến, LED, OLED, hoặc thiết bị khác.
-
Chú ý đến các chân nguồn (3.3V, 5V, GND) để cấp nguồn cho thiết bị ngoại vi.
-
-
Kiểm tra kết nối:
-
Đảm bảo các dây jumper được cắm chắc chắn, không lỏng lẻo.
-
Kiểm tra sơ đồ chân để tránh kết nối sai (ví dụ: không nối GND với 3.3V).
-
-
Cấp nguồn và lập trình:
-
Cấp nguồn cho ESP32 qua cổng USB-C trên board hoặc qua cổng DC (nếu sử dụng nguồn ngoài).
-
Sử dụng Arduino IDE, MicroPython hoặc ESP-IDF để lập trình và điều khiển các thiết bị được kết nối.
-
-
Bảo trì:
-
Tránh để PCB tiếp xúc với môi trường ẩm hoặc nhiệt độ cao.
-
Kiểm tra các chân cắm định kỳ để đảm bảo không bị lỏng.
-
Lưu ý: Không cấp nguồn vượt quá 5V cho ESP32 (trừ khi sử dụng cổng DC với điện áp phù hợp) và không vượt quá dòng định mức của các chân để tránh hư hỏng module hoặc board mở rộng.
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
