Đế Ra Chân ESP32 38 chân vít V3 – Terminal Adapter

(Mã SP:PVN5523)

Thương hiệu: Chưa cập nhật | esp32 chân vít tiện lợi, esp32 mở rộng io, esp32 devkit v1 terminal, esp32 screw terminal, esp32 v3 adapter, esp32 breakout board, bo chân vít esp32, bo mở rộng esp32 38 chân, đế ra chân esp32, esp32 terminal adapter,

Đánh giá

:

Giá

:

35.000₫

Mô tả :
Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

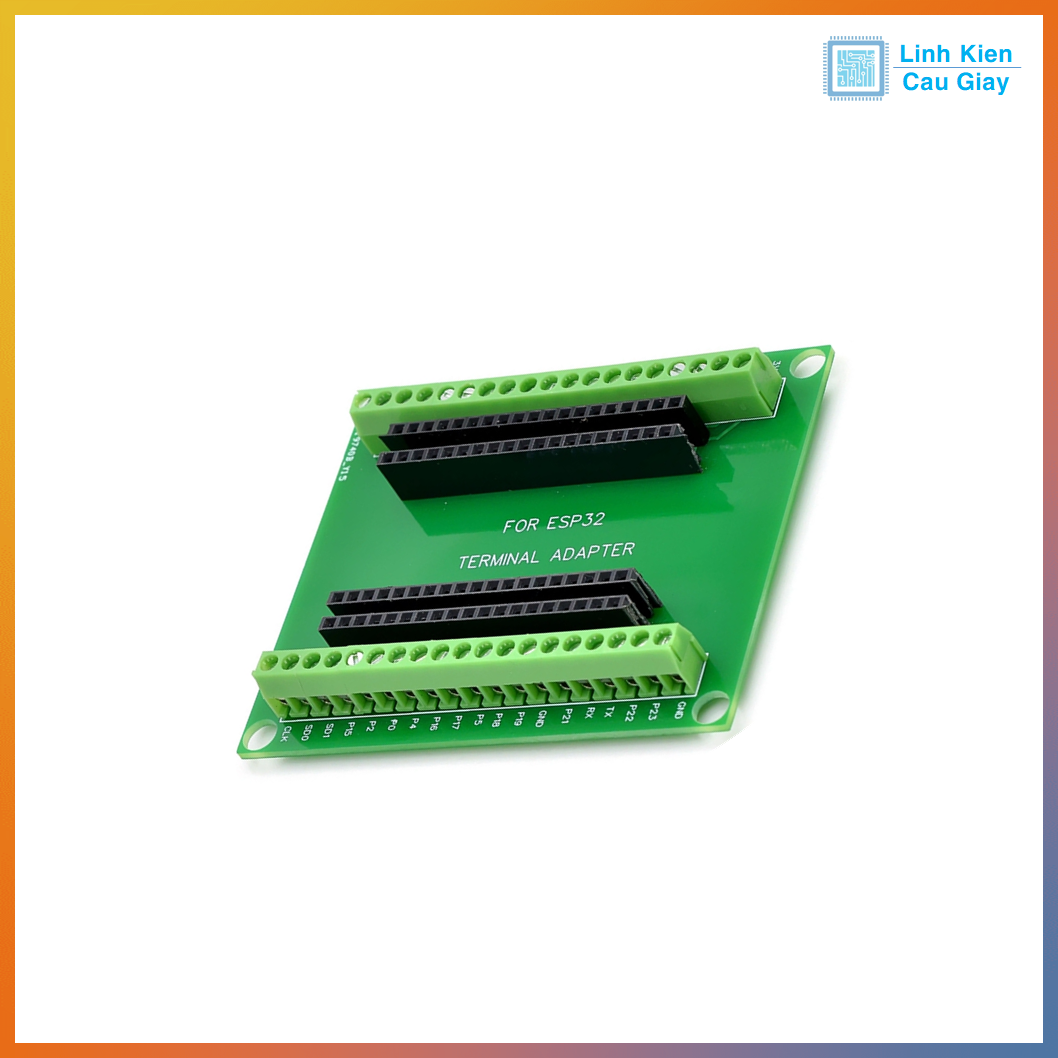

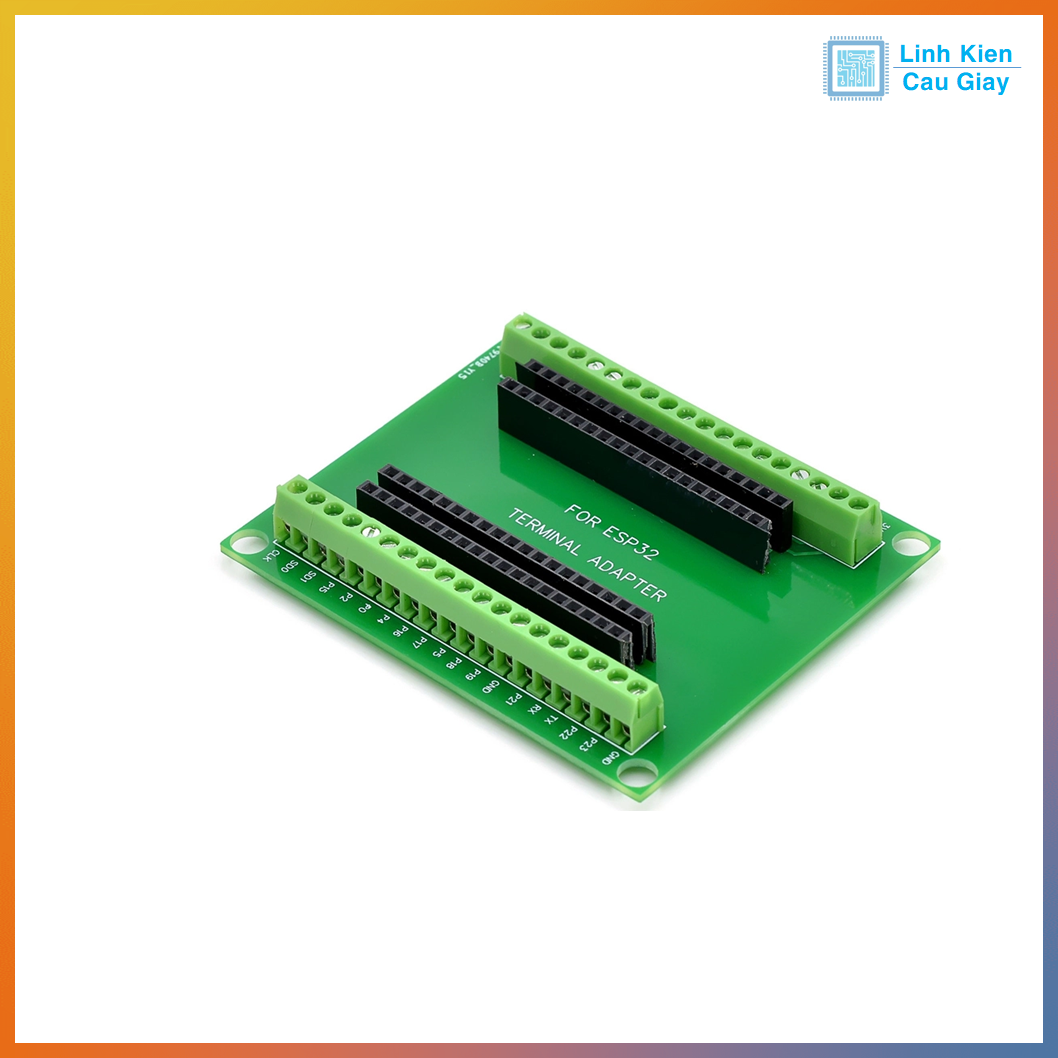

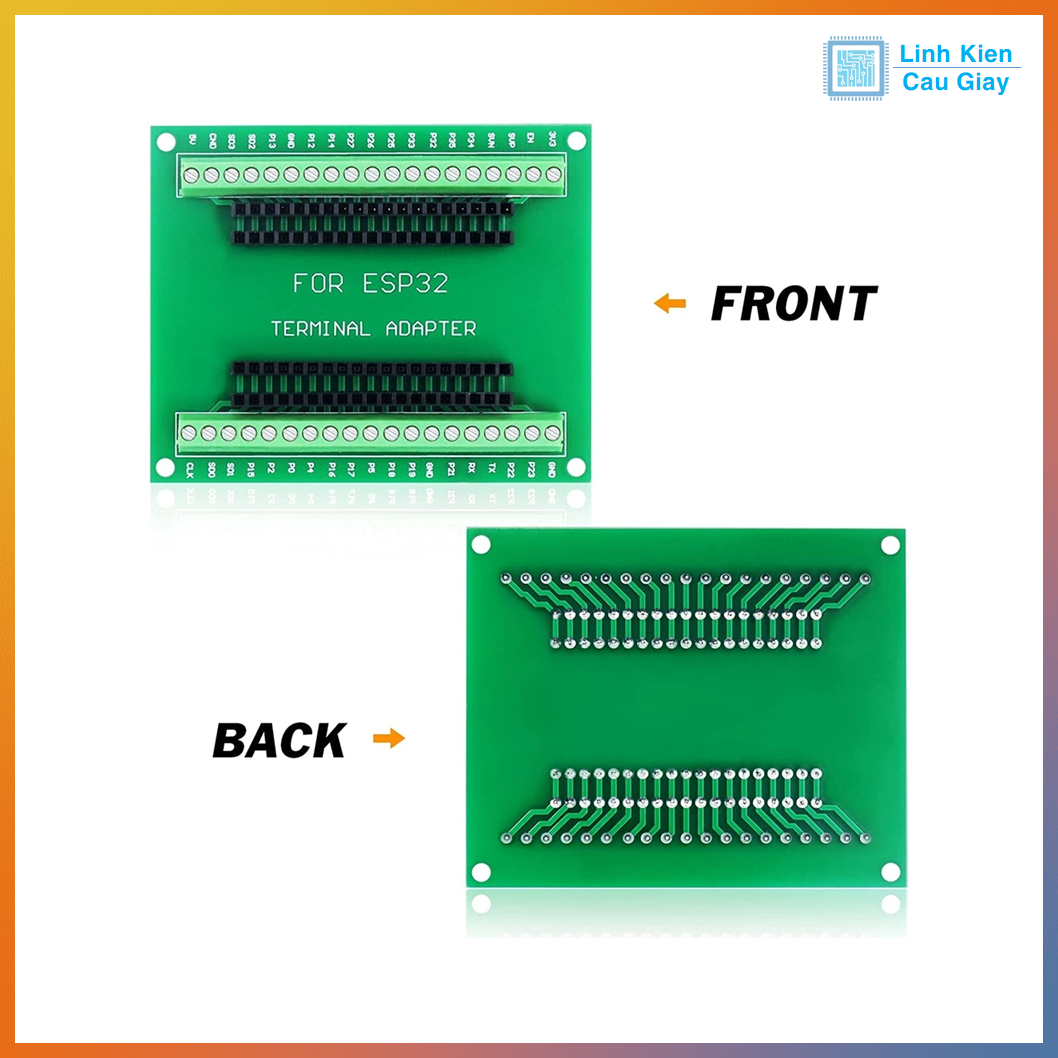

Đế ra chân ESP32 38 chân V3 chân vít

Mô tả sản phẩm

Đế ra chân ESP32 38 chân V3 là một board mở rộng chuyên dụng, giúp kết nối dễ dàng giữa module ESP32 DevKit V1 (loại 38 chân) với các thiết bị ngoại vi thông qua terminal block (chân vít siết).
Với thiết kế gọn gàng, chắc chắn, giúp người dùng đấu dây nhanh chóng, hạn chế lỗi hàn và tiếp xúc không ổn định – phù hợp cho cả dự án nghiên cứu, học tập và công nghiệp hóa.

Board có thể cắm trực tiếp ESP32 38 chân, đưa toàn bộ GPIO ra các cổng terminal có đánh dấu rõ ràng (TX, RX, IO0–IO39…).

Ứng dụng

  • Mạch thử nghiệm – test GPIO ESP32 nhanh chóng

  • Dự án Arduino, IoT, Robot, Smart Home

  • Kết nối relay, cảm biến, công tắc, màn hình, motor

  • Lắp đặt trong tủ điều khiển công nghiệp mini

  • Học tập ESP32 – không cần hàn, dễ thay đổi dây

  • Phòng Lab, dạy học kỹ thuật số – cắm nhanh, tháo dễ

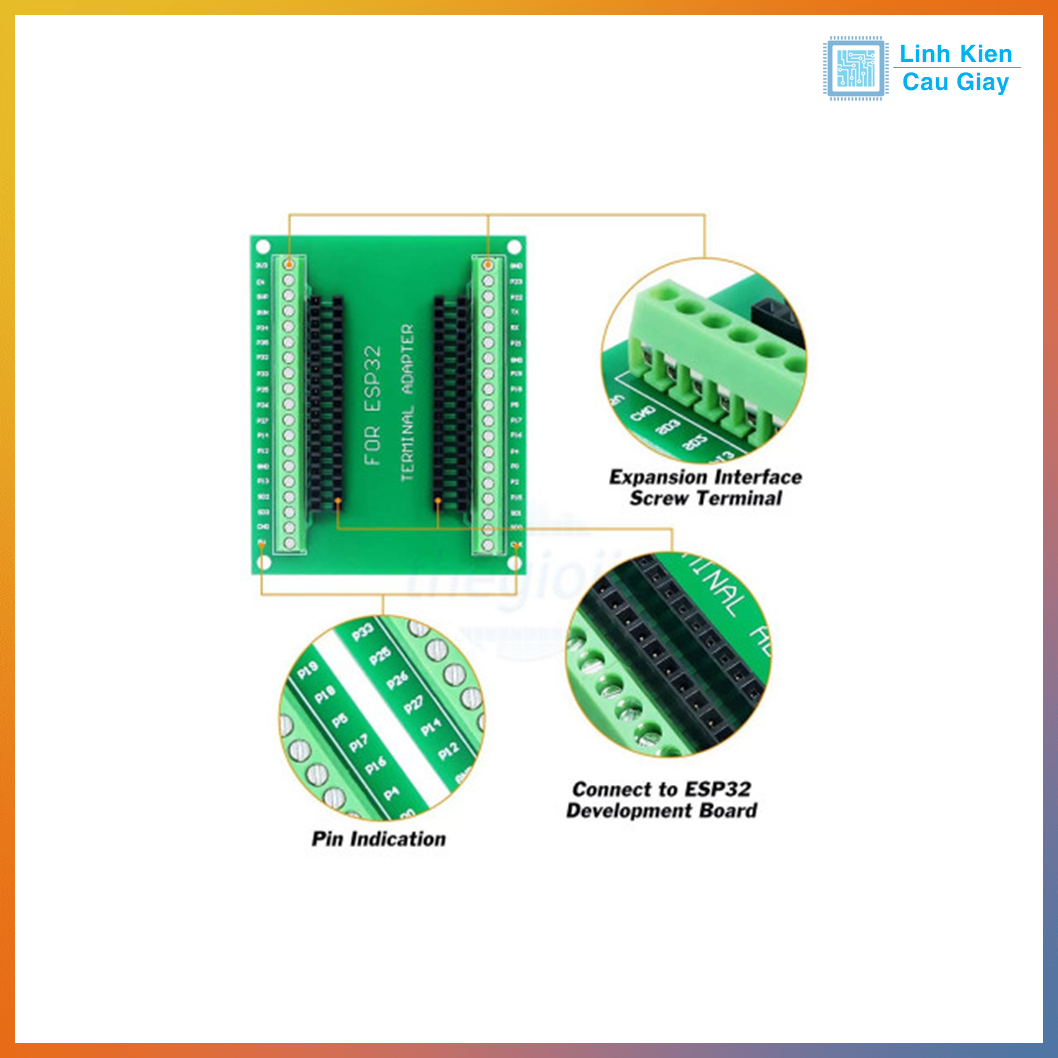

Sơ đồ chân

  • Bên trái và phải: đầy đủ các chân GPIO, GND, EN, VIN, IO0, IO2, RX, TX, SCL, SDA, VP, VN, DAC, PWM...

  • Terminal screw block chia đều 2 bên: 19 chân mỗi bên, đối xứng dễ đi dây

  • Đảm bảo đúng thứ tự như chân thực tế trên ESP32, không đảo

  • Lưu ý: sản phẩm không bao gồm bo ESP32, chỉ là bo ra chân (Terminal Adapter).

Thông số kĩ thuật

​​​​​​​

Thuộc tính Giá trị / Mô tả
Tương thích ESP32 DevKit V1 – 38 chân
Số lượng chân 38 chân (cả 2 hàng)
Loại đầu ra Chân bắt vít (terminal block)
Kích thước tổng thể 78.2mm x 66.2mm
Khoảng cách giữa 2 hàng header 25.9mm (chuẩn ESP32 38pin)
Loại kết nối Cắm trực tiếp ESP32, siết dây bằng vít
Vật liệu PCB FR4 chất lượng cao, in lụa rõ nét
Lỗ bắt vít 4 lỗ cố định góc, đường kính 3mm (tiện gắn vào vỏ)

Hình ảnh - Hướng dẫn sử dụng

  • Cắm board ESP32 DevKit V1 (38 chân) vào 2 hàng header 2.54mm ở giữa.

  • Dùng tua vít để bắt dây cảm biến, động cơ, relay... vào các cổng terminal.

  • Kiểm tra sơ đồ chân ESP32 để nối đúng chân I/O mong muốn.

  • Cấp nguồn và lập trình bình thường như các project ESP32 thông thường.

  • Có thể gắn cố định bo này vào hộp điều khiển nhờ 4 lỗ vít góc.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
