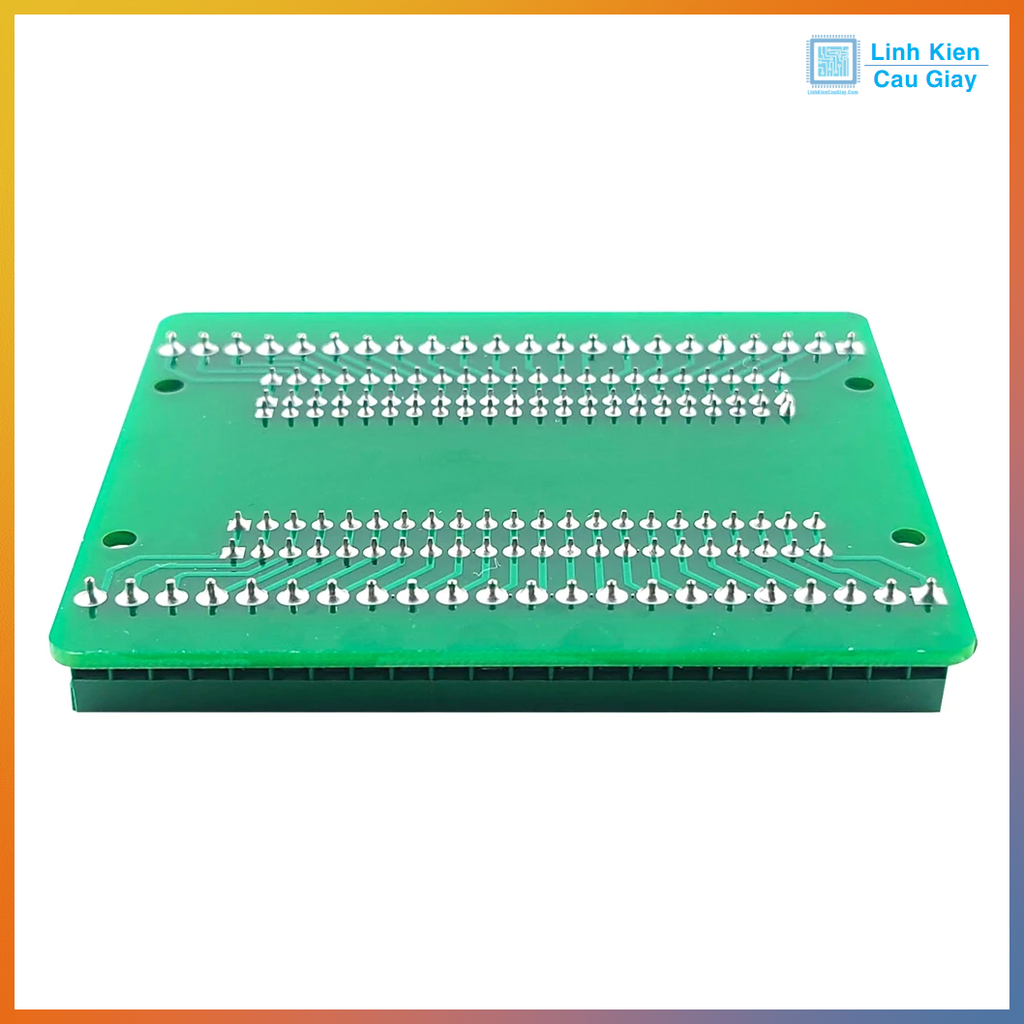

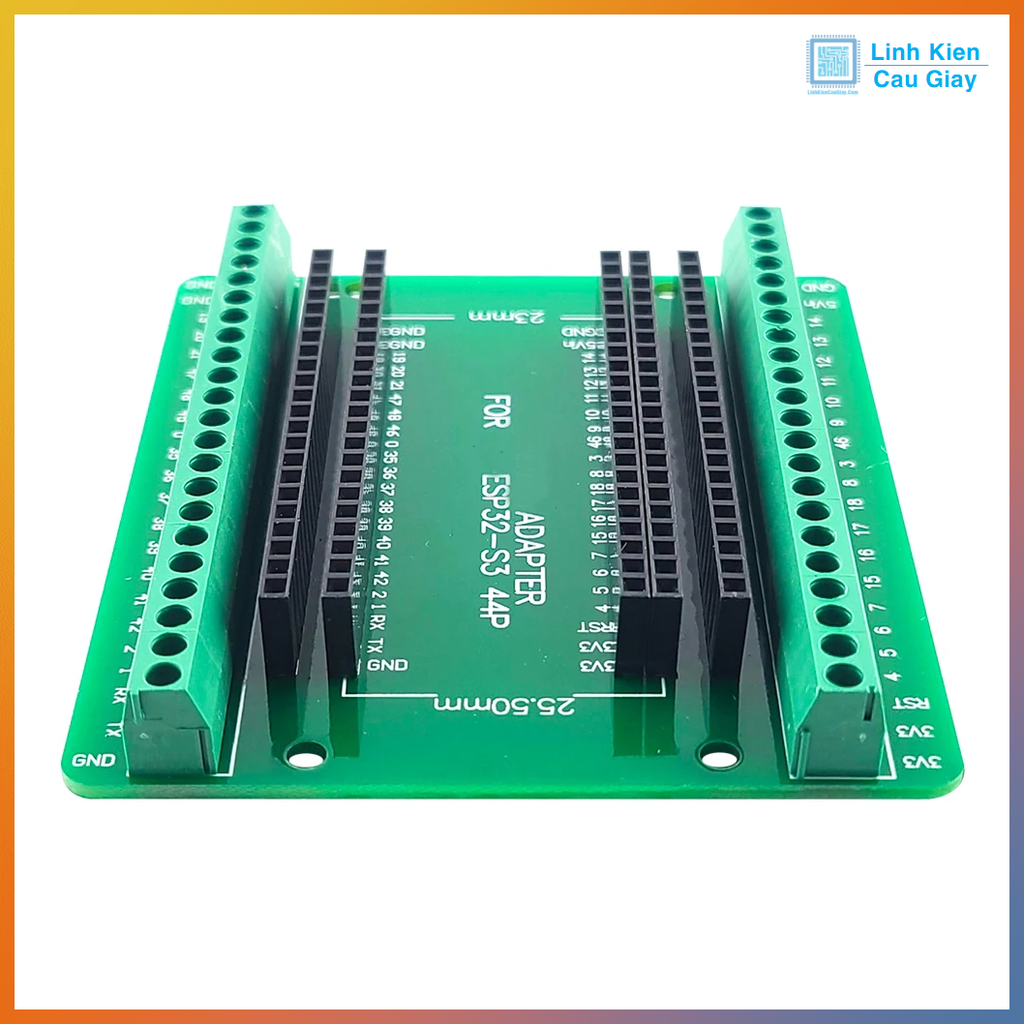

Đế ra chân ESP32-S3 44 chân

Mô tả sản phẩm

Đế ra chân giúp hàn đóng ESP32-S3 gói 44 pin (SMD) và chuyển toàn bộ chân ra header 2.54 mm hai hàng, thuận tiện thử nghiệm trên breadboard/PCB thủ công. Trên bo thường có sẵn điểm 3.3V, GND, EN, IO0 (BOOT) và cặp UART0 TX/RX để nạp chương trình bằng USB-UART. Rất hữu ích khi bạn muốn dùng chip/module ESP32-S3 mà không cần DevKit lớn.

Ứng dụng

• Prototyping nhanh mạch IoT/AIoT dùng ESP32-S3.

• Làm module rời cắm vào mainboard 2.54 mm.

• Học tập/lab: test GPIO, I²C, SPI, UART, PWM, ADC, USB-OTG* (tùy chip).

Sơ đồ chân

• 3V3, GND – nguồn 3.3 V và mass.

• EN – bật chip (kéo HIGH qua điện trở).

• IO0 (BOOT) – kéo LOW khi nạp firmware.

• U0TXD / U0RXD – UART0 dùng nạp/debug.

• GPIO: kéo ra đủ P0…Pxx của gói 44 chân để dùng I²C/SPI/UART/ADC/PWM…

Thông số kĩ thuật

• Chuẩn chân ra: 2 hàng header 2.54 mm (cắm breadboard).

• Số chân hỗ trợ: 44 pin của ESP32-S3.

• Điện áp làm việc: 3.3 V (không cắm 5 V trực tiếp vào GPIO).

• Vật liệu PCB: FR-4, 2 lớp; mạ thiếc/ENIG tùy lô.

• Kích thước: gọn, phù hợp breadboard (ví dụ ~50×30 mm – tùy lô).

Hướng dẫn sử dụng

• Hàn ESP32-S3 44 pin đúng chiều đánh dấu Pin-1.

• Cấp 3.3 V vào 3V3 và GND chung.

• Kết nối USB-UART: U0TXD ↔ RX, U0RXD ↔ TX, GND ↔ GND.

• Giữ IO0 = LOW + EN reset để vào Download Mode, nạp qua esptool/Arduino/ESP-IDF.

• Sau khi nạp, thả IO0 và reset EN để chạy ứng dụng.

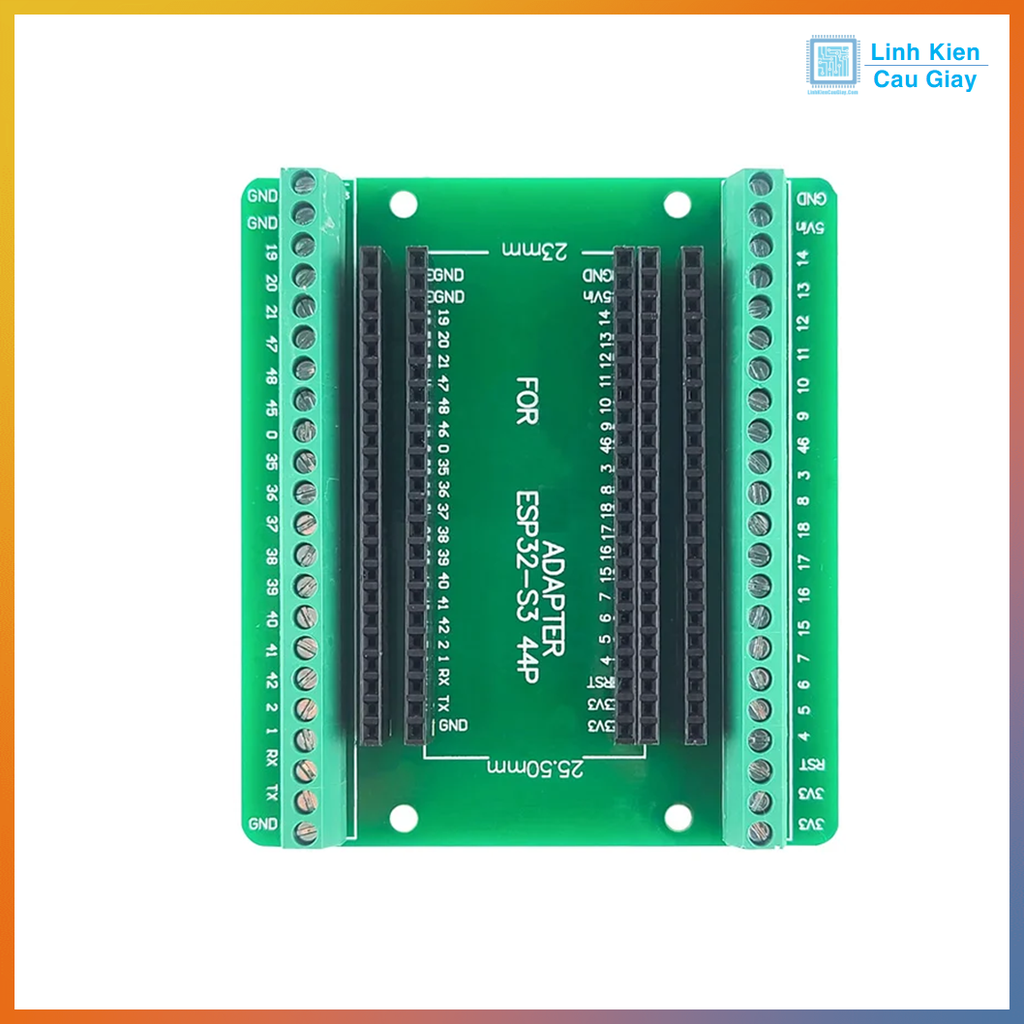

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
