Đế ra chân Node MCU ESP32 30P V1

Mô tả sản phẩm

Bo đế giúp cắm trực tiếp ESP32 DevKit V1 (30 pin) rồi kéo toàn bộ chân ra hàng header 3 dây S-V-G (Signal-Vcc-GND) như shield servo/cảm biến. Trên bo có DC-Jack và USB-C để cấp nguồn, jumper chọn mức nuôi 3.3V/5V cho các hàng header, tụ lọc lớn giúp hệ thống ổn định. Lý tưởng để build smart-home, robot, webserver mà không phải đi dây rối.

Ứng dụng

• Lắp nhanh servo, cảm biến, relay theo chuẩn S-V-G.

• Datalogger/Webserver/MQTT: cấp nguồn trung tâm & đấu dây gọn.

• Giáo dục/lab: demo I²C/SPI/UART/PWM/ADC cho nhiều thiết bị cùng lúc.

Sơ đồ chân

• Hàng header trái & phải: nhãn Dxx tương ứng GPIOxx trên ESP32 DevKit V1 (ví dụ D23=GPIO23, D22=GPIO22…). Mỗi vị trí theo thứ tự S-V-G.

• Jumper vàng (3.3V/5V): chọn mức V cấp cho toàn bộ hàng header (khuyên 5V cho servo, 3.3V cho cảm biến nhạy).

• Nguồn vào:

  • DC-Jack (trên cùng, trái) – dùng adapter DC.

  • USB-C (góc trên-phải) – cấp 5V từ sạc/Power-Bank.

  • Micro - USB.

• Rail nguồn trên bo: 5V & 3V3 sẵn có (tùy lô, lấy tại các cọc/điểm đánh dấu “5V/3V3/GND”).

Thông số kĩ thuật

• Tương thích: ESP32 DevKit V1 (30 pin).

• Điện áp vào DC-Jack: thường 7–12V (chấp nhận rộng tới ~6–24V tùy bản mạch nguồn).

• USB-C vào: 5V.

• Đường 5V/3V3: dòng tối đa phụ thuộc adapter & IC ổn áp (thực tế ~1–2A cho 5V, ~500–800mA cho 3V3 là an toàn).

• Header: 2× hàng S-V-G; bước 2.54 mm, cắm dây servo chuẩn

• kích thước: 52x28mm

Hướng dẫn sử dụng

• Cắm ESP32 DevKit V1 (30 pin) vào socket đúng chiều.

• Chọn V header bằng jumper: 3.3V (cảm biến) hoặc 5V (servo/relay 5V).

• Cấp nguồn qua DC-Jack hoặc USB-C (không đồng thời).

• Đấu S-V-G của cảm biến/servo vào hàng header tương ứng chân Dxx mong muốn.

• Lập trình với Arduino/ESP-IDF/MicroPython; dùng thẳng ký hiệu Dxx = GPIOxx in trên bo.

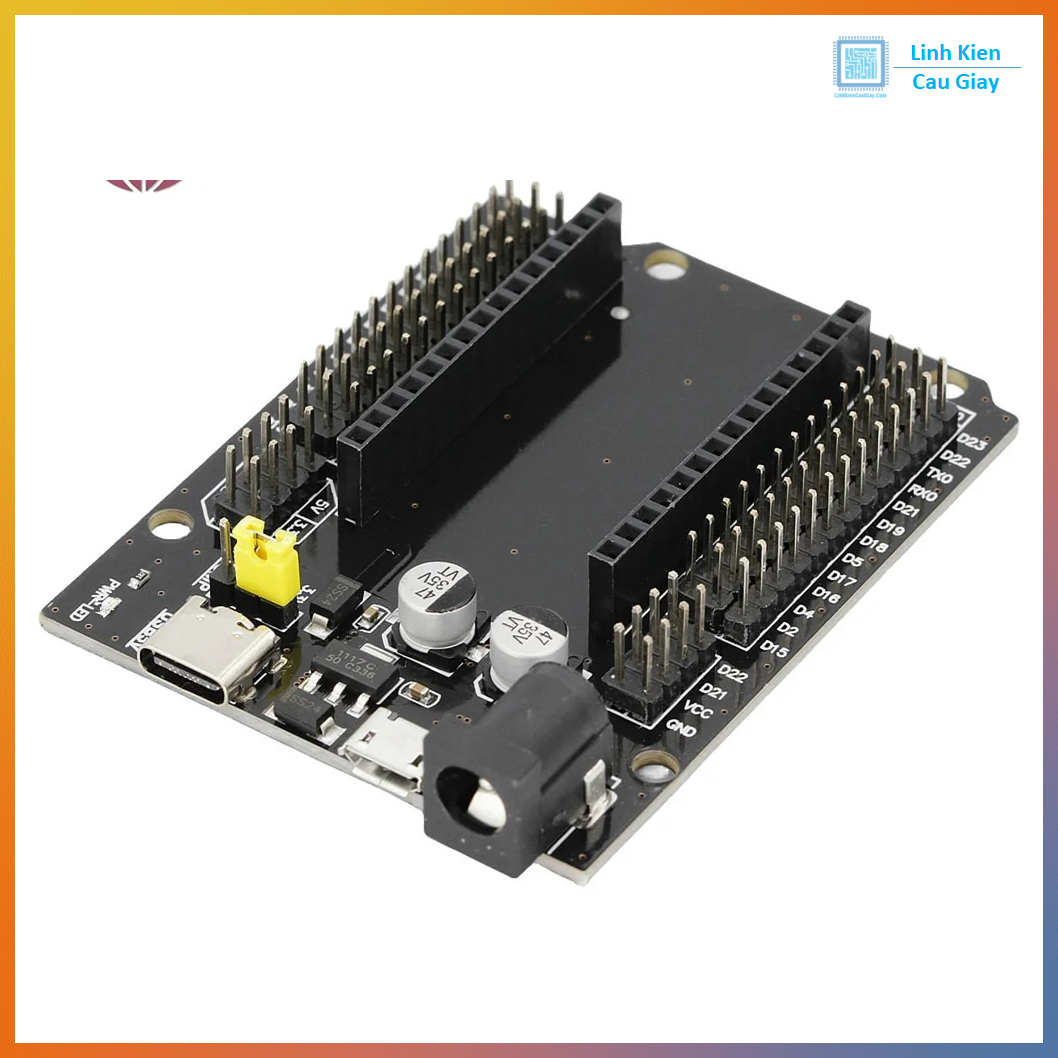

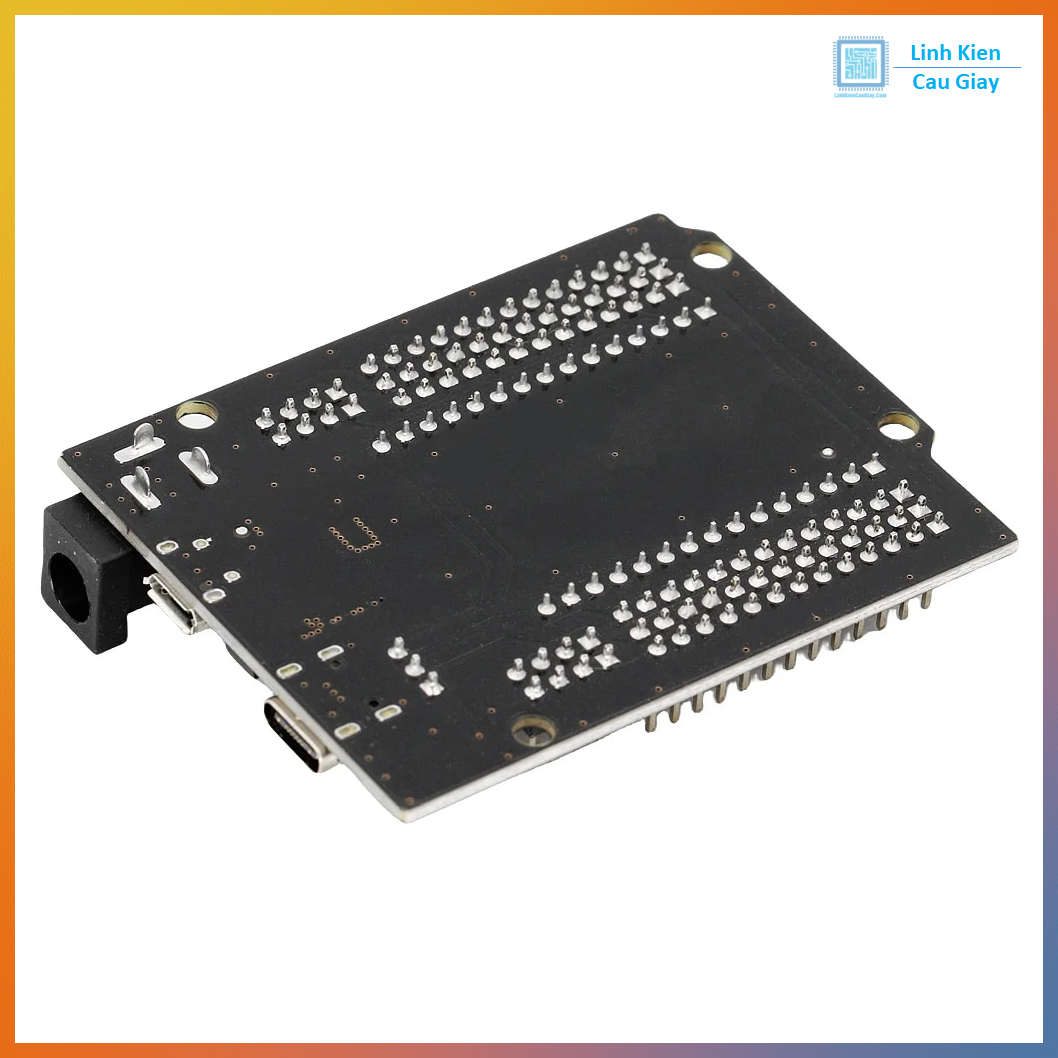

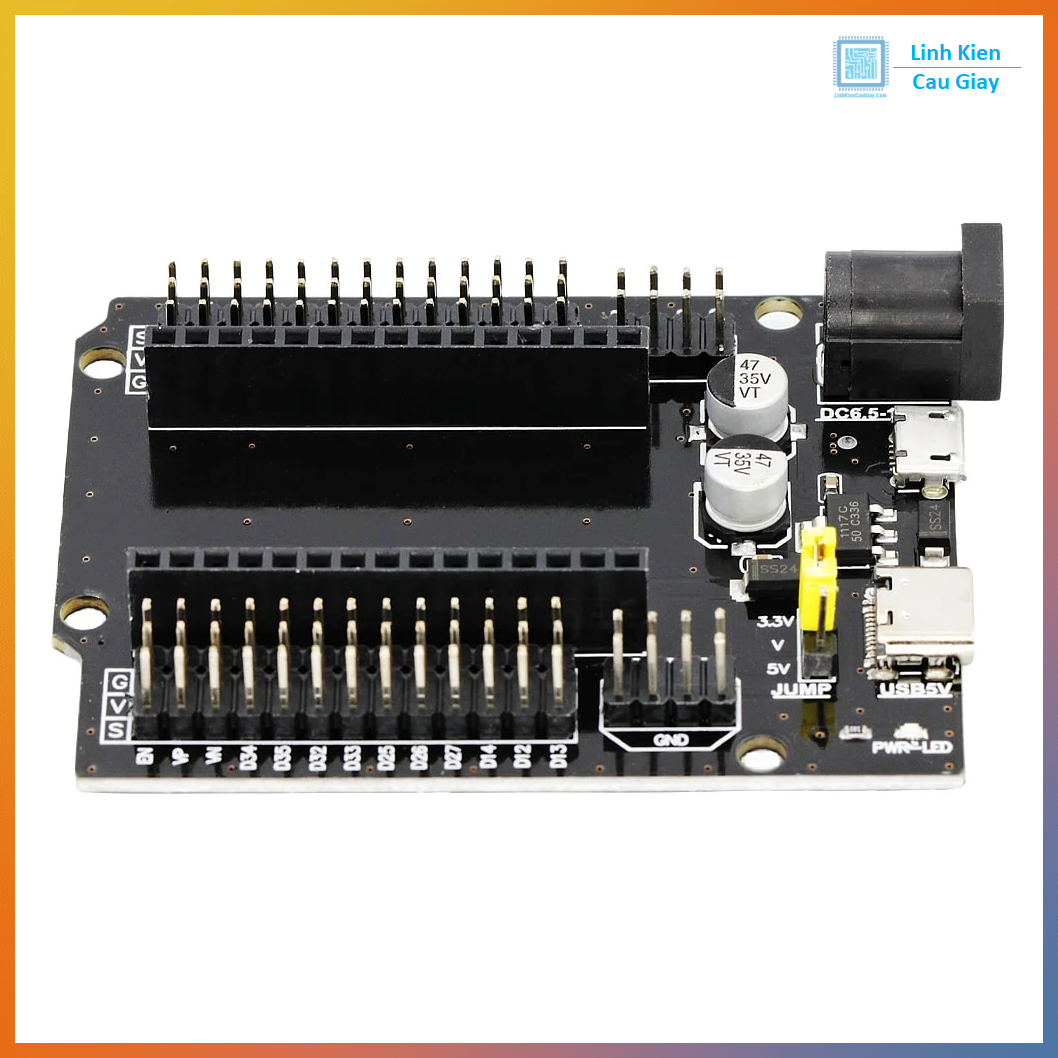

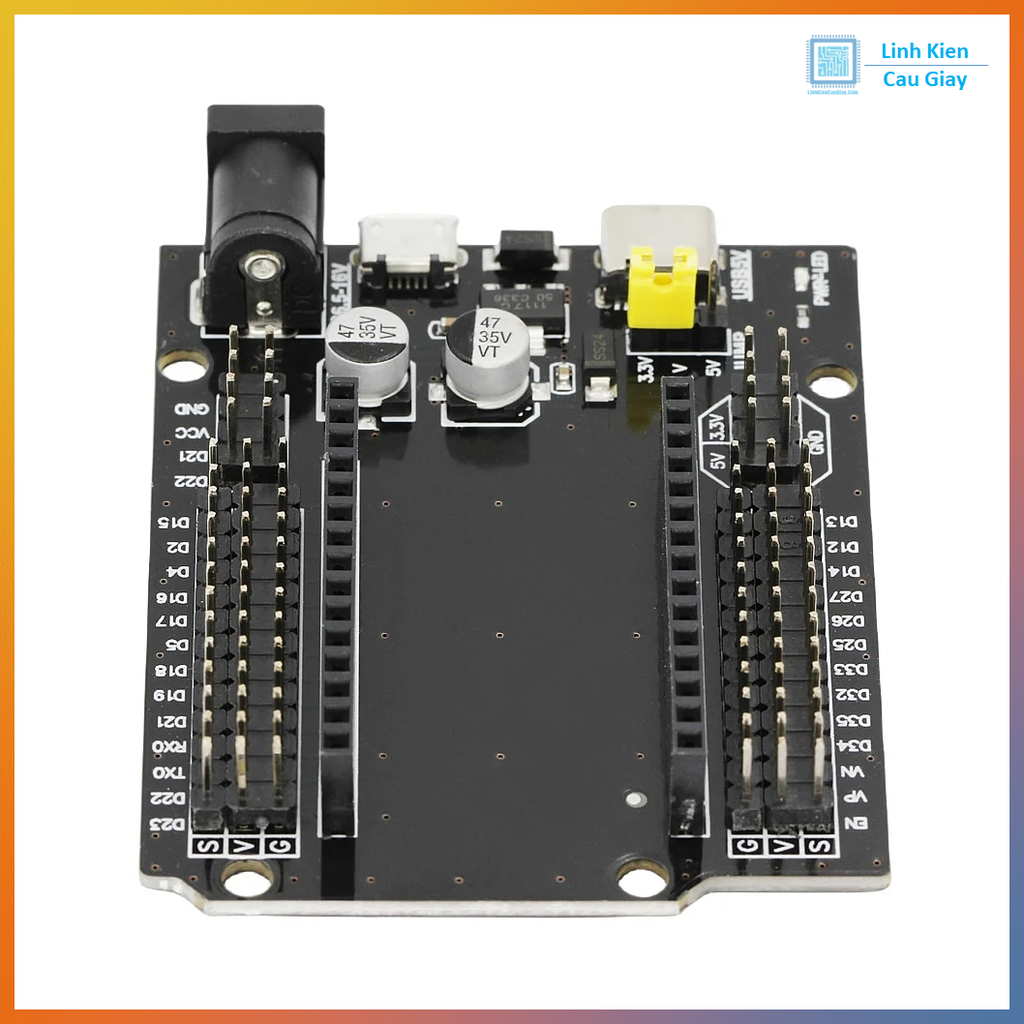

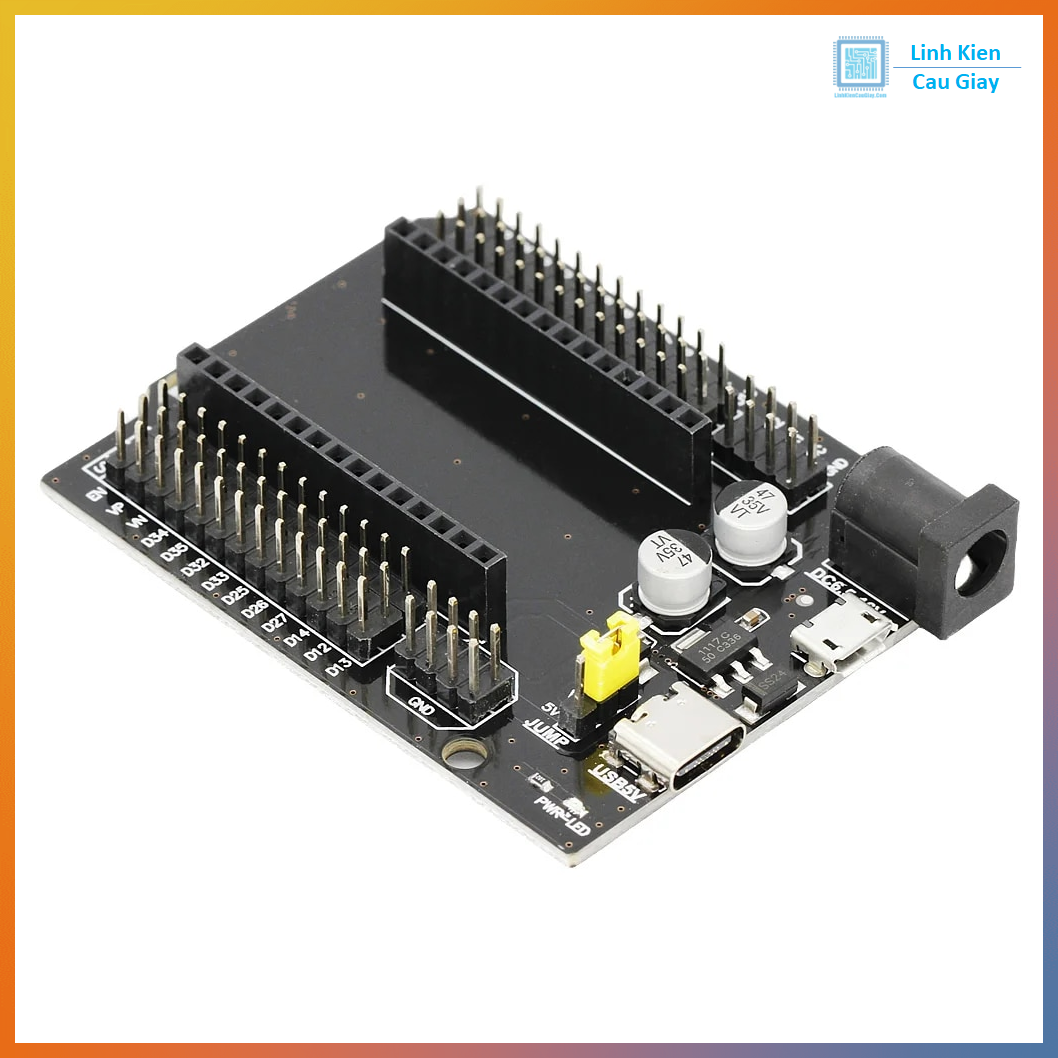

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
