Board Mở Rộng UNO Arduino ProtoShield Mini

(Mã SP:CG000284)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

25.000₫

Mô tả :

Đây là lựa chọn hoàn hảo để thử nghiệm nhanh hoặc tạo mạch dùng lâu dài mà không cần bo mạch in riêng.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Board Mở Rộng UNO Arduino ProtoShield Mini

Mô tả sản phẩm

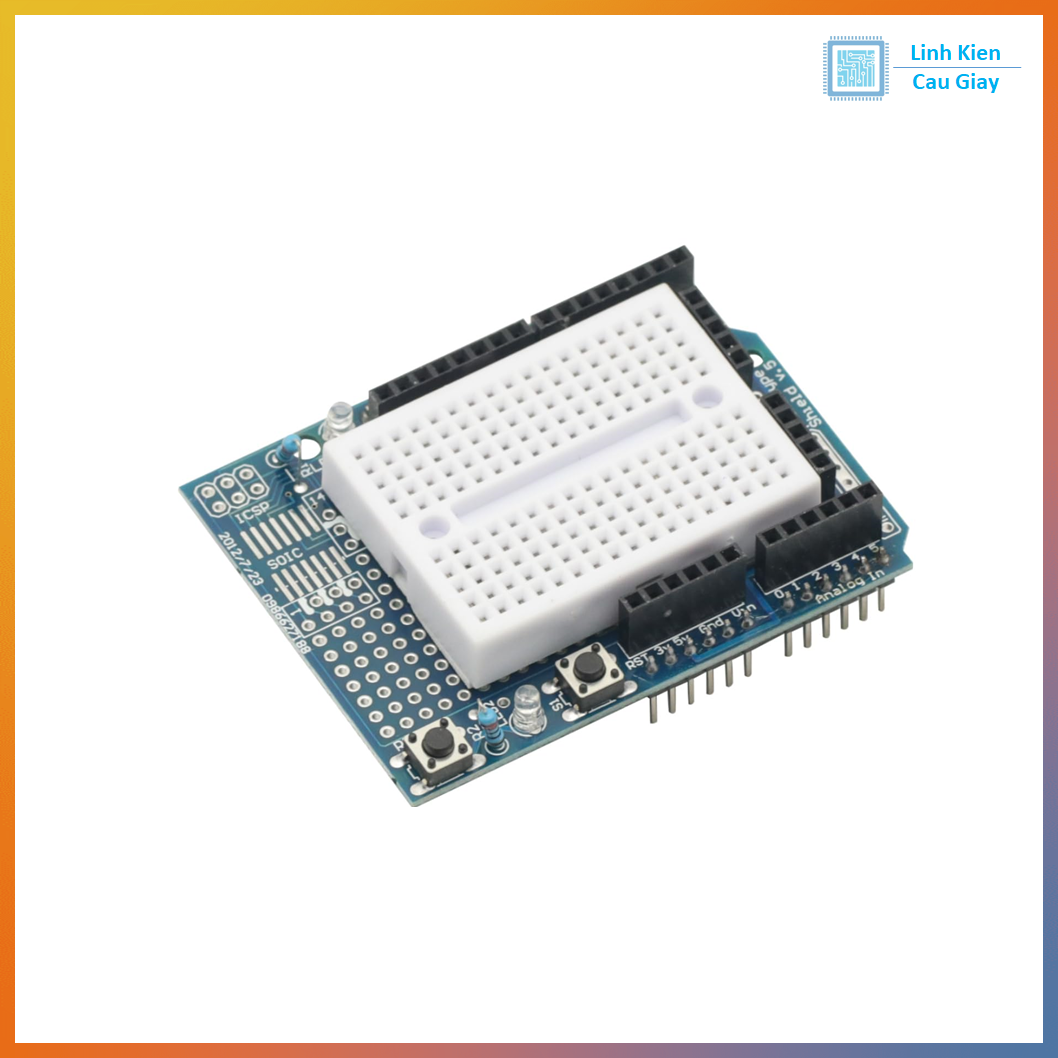

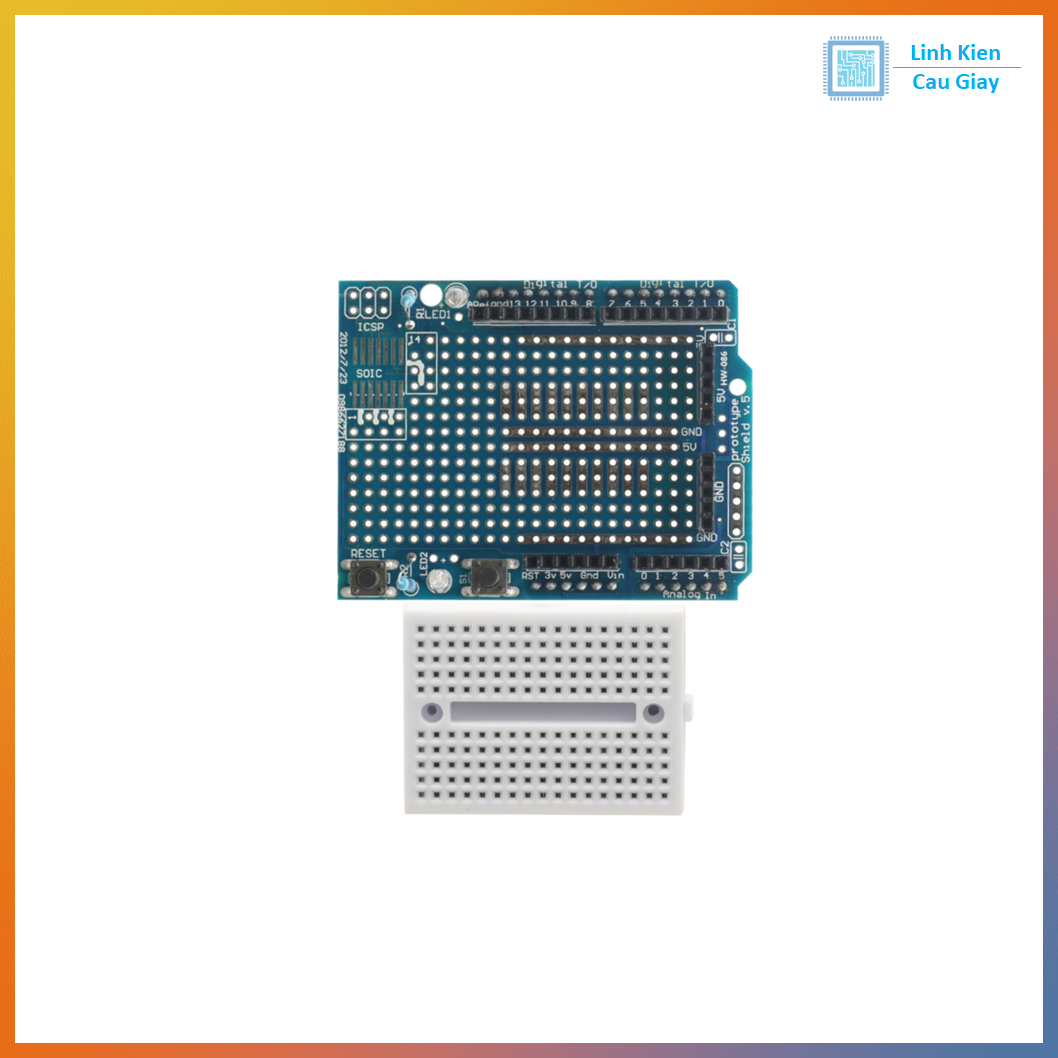

ProtoShield Mini cho Arduino UNO là bo mở rộng dạng breadboard mini, được thiết kế để gắn lên Arduino UNO R3 hoặc tương thích, cho phép bạn dễ dàng hàn cố định mạch nguyên lý, thực hiện các dự án DIY, kiểm thử module, cảm biến, mạch LED...

Mạch được bố trí đầy đủ đầu nối Digital, Analog, Power tương thích chuẩn Arduino, cùng khu vực pad hàn mạch giống breadboard, giúp bạn thiết kế các mạch phụ một cách chắc chắn và gọn gàng. Sản phẩm còn có chân IC DIP, nút reset, và 2 đèn LED test (A0 và D13).

Ứng dụng

Dự án DIY, mô hình học tập điện tử
Gắn cố định mạch nguyên lý thay vì dùng breadboard rời
Tích hợp cảm biến, relay, IC, LED vào bo Arduino
Làm mạch mini shield tùy chỉnh theo từng dự án

⚡ Tính Năng Nổi Bật

Thiết kế chuẩn chân gắn trực tiếp vào Arduino UNO
Khu vực hàn giống breadboard (pad đôi, lỗ lớn dễ hàn)
Có sẵn:
- 1 nút RESET
- 2 đèn LED test (D13 và A0)
- 1 socket IC DIP 14 chân
- Header mở rộng sẵn
Có miếng dán breadboard mini đi kèm (tùy phiên bản)

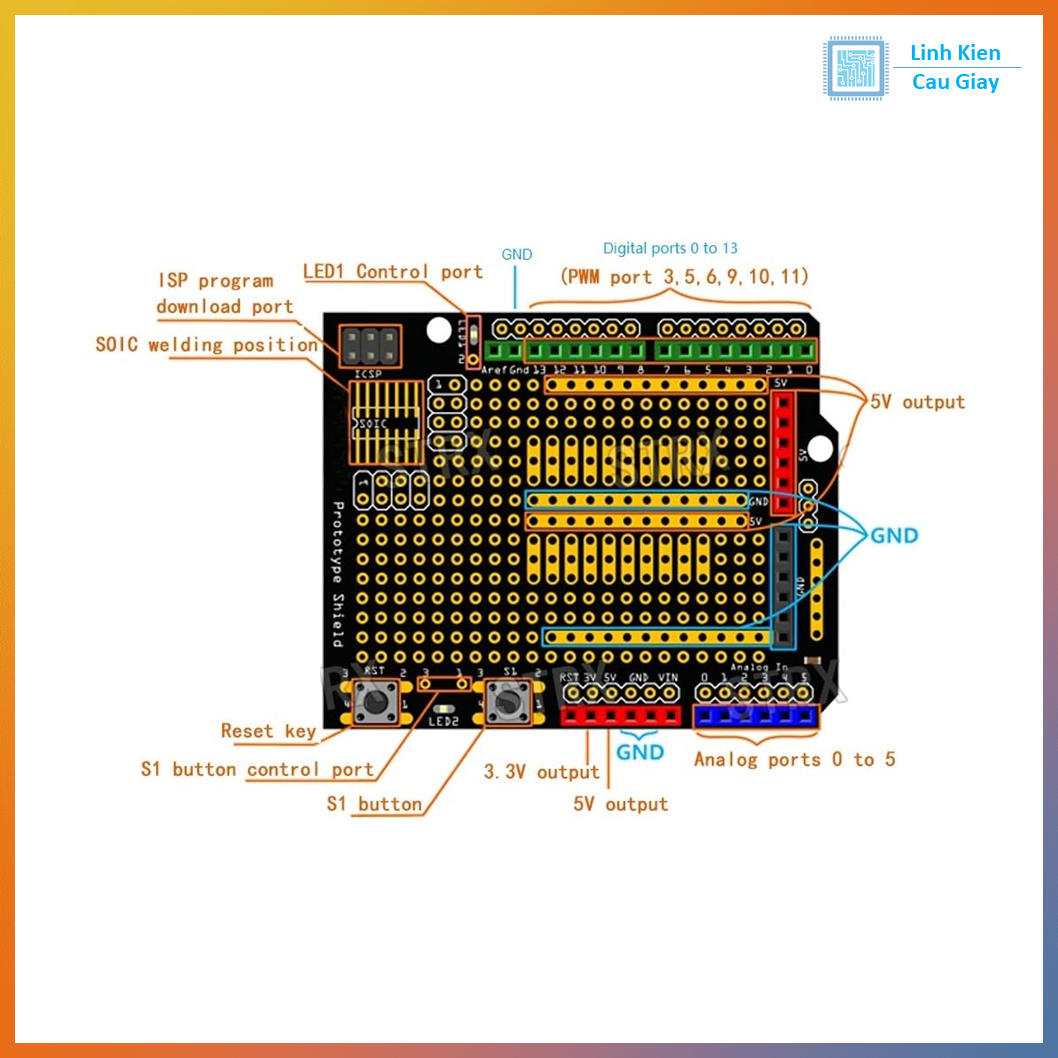

Sơ đồ chân

Khu vực	Mô tả
Digital I/O	D0 – D13: có lỗ hàn và header mở rộng
Analog In	A0 – A5: đầy đủ pad và đèn LED A0
Power	5V, 3.3V, GND, VIN: lấy nguồn dễ dàng
RESET	Nút nhấn reset tiện dụng
LED test	LED nối A0 và D13 giúp kiểm tra nhanh chương trình

Có thể gắn thêm module NRF24L01, Bluetooth, cảm biến, relay, LCD... tùy ý.

Thông số kĩ thuật

Thông số	Giá trị
Tương thích	Arduino UNO R3, Leonardo, Mega (qua jumper)
Kích thước PCB	70mm x 55mm x 1.6mm
Chất liệu PCB	FR4 cao cấp, phủ HASL chống oxy hóa
Chân hàn	Chuẩn 2.54mm, tương thích linh kiện DIP
Tích hợp	LED test, nút reset, socket IC, header mở rộng
Breadboard dán kèm	Có (tuỳ phiên bản)

Hướng dẫn sử dụng

Gắn ProtoShield lên Arduino UNO (cắm đúng chiều)
Hàn các linh kiện bạn cần: điện trở, LED, IC, cảm biến...
Kết nối với các chân D0–D13, A0–A5, 5V, GND... dễ dàng
Dán mini breadboard lên mặt trên nếu muốn dùng tạm thời
Dùng LED test hoặc reset trực tiếp trên shield trong quá trình lập trình
