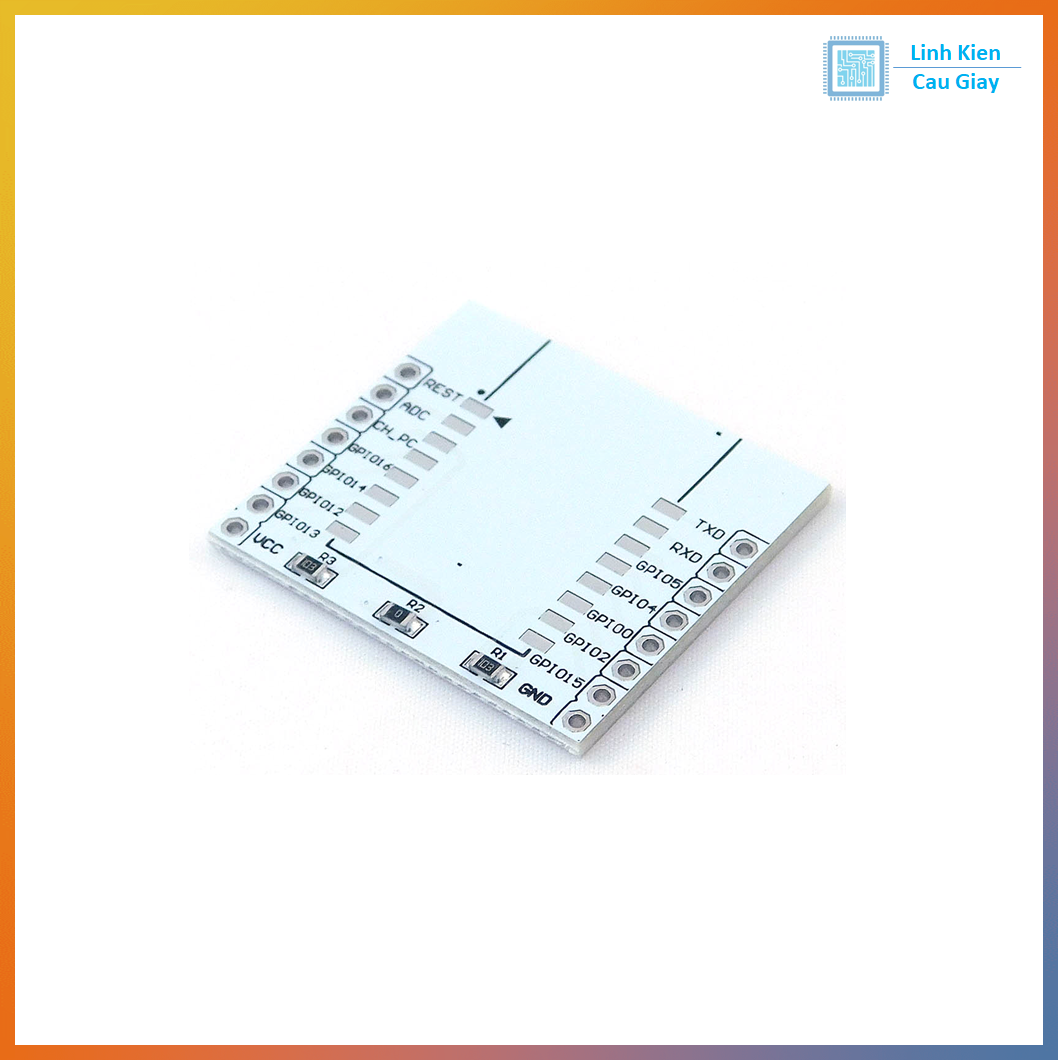

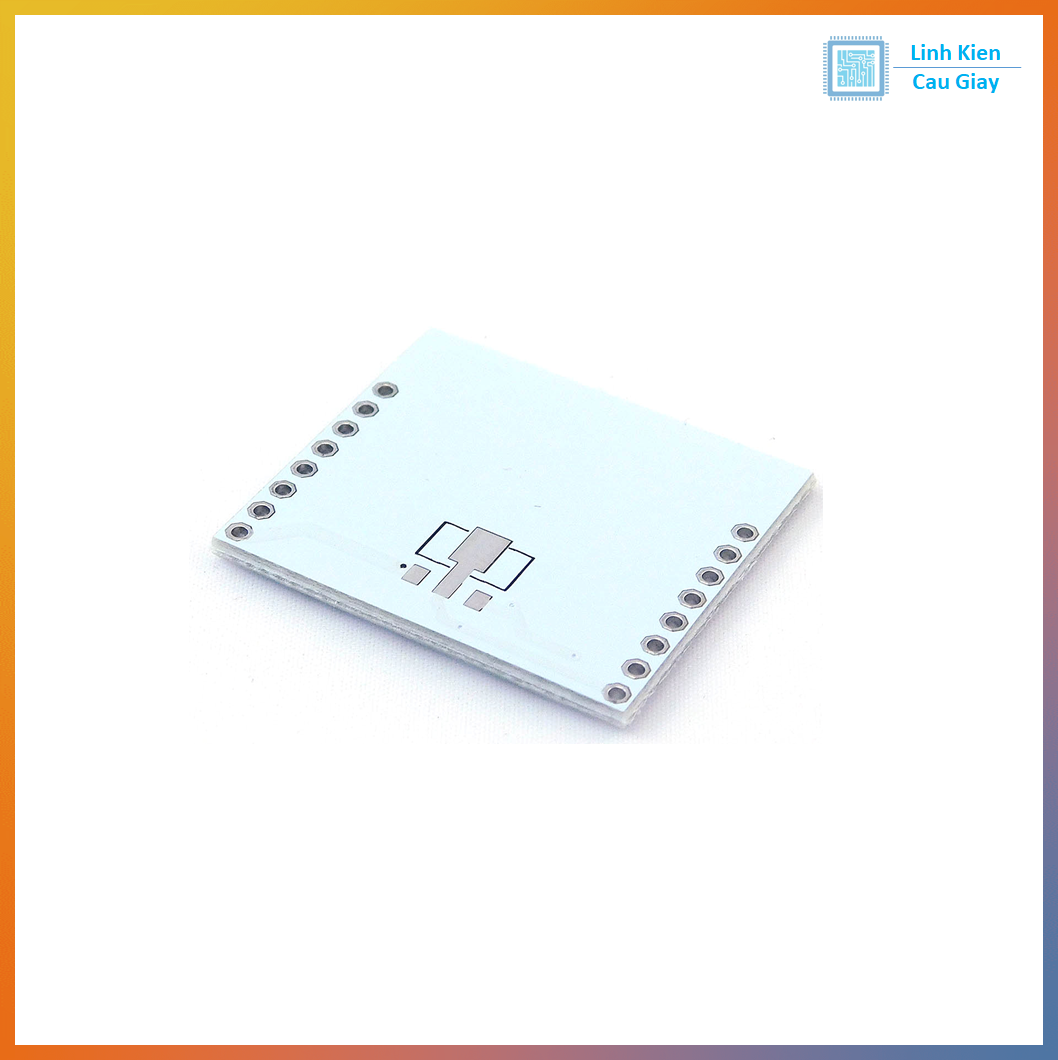

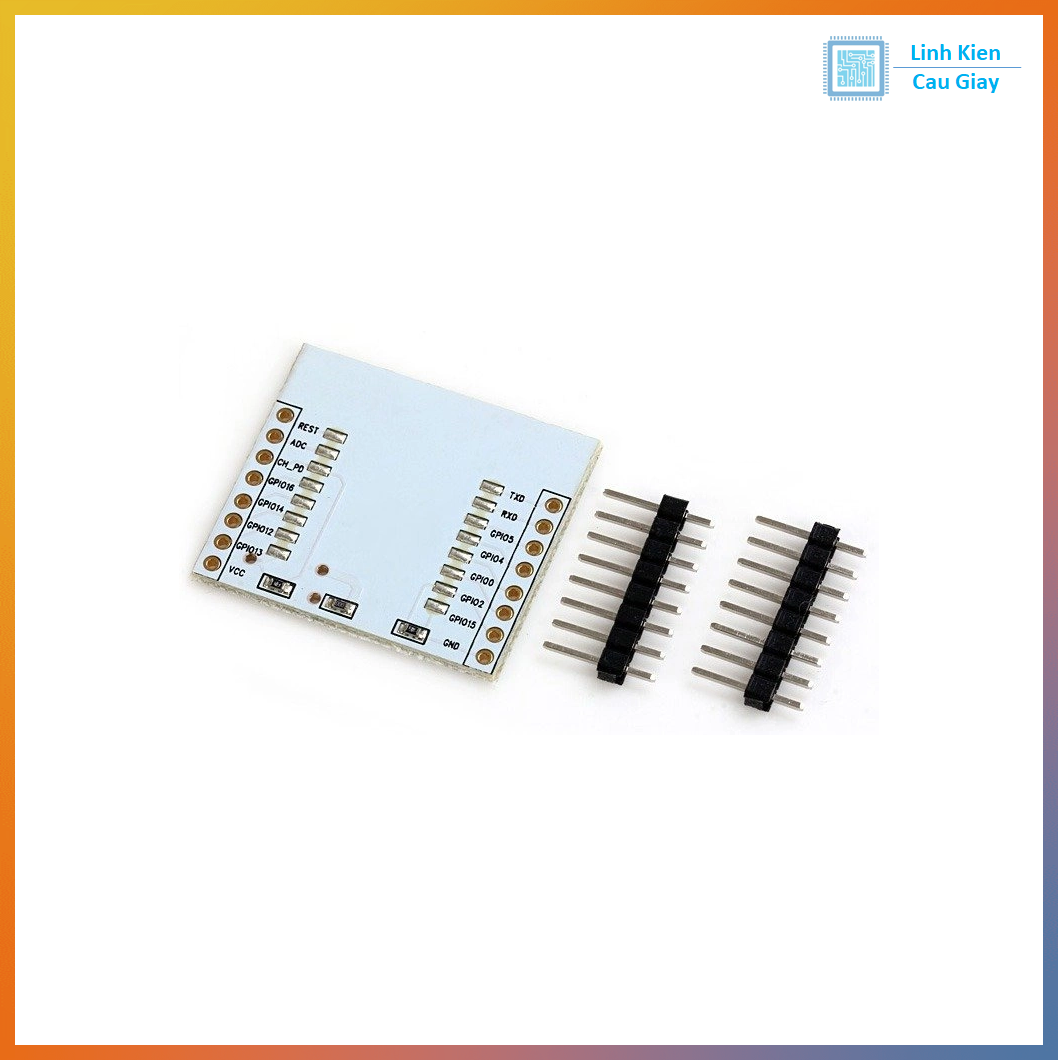

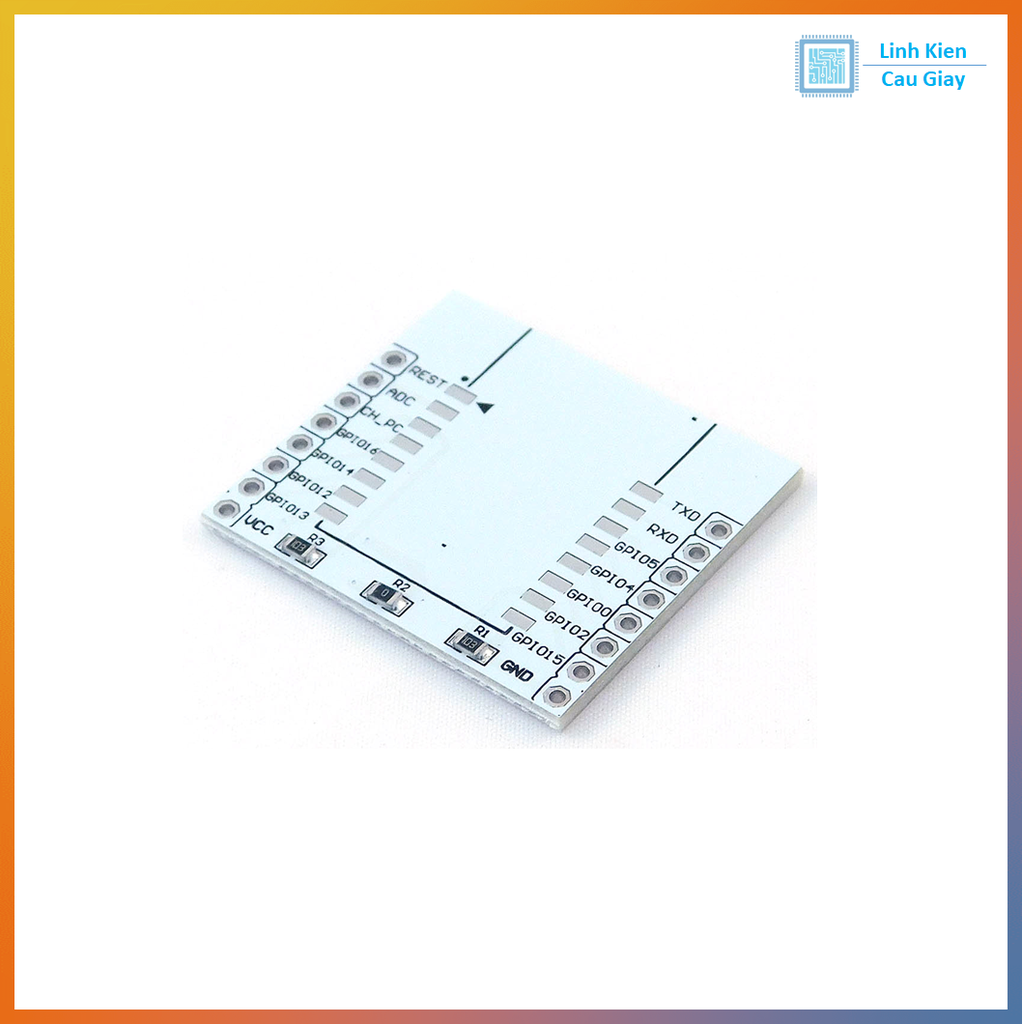

Socket PCB Wifi ESP8266-07/12 Adapter cho Breadboard

Mô tả sản phẩm

Socket PCB Wifi ESP8266-07/12 là adapter chuyên dụng giúp kết nối các module ESP8266-07, ESP8266-12, hoặc ESP-12E với breadboard hoặc mạch thử nghiệm. Với thiết kế nhỏ gọn, socket chuyển đổi các chân SMD (1.27mm) sang chân cắm 2.54mm, thuận tiện cho việc lập trình và thử nghiệm mà không cần hàn trực tiếp lên PCB. Sản phẩm tích hợp vị trí cho tụ lọc và điện trở pull-up/pull-down, đảm bảo kết nối ổn định. Đây là công cụ lý tưởng cho các dự án IoT, nhà thông minh, và học tập về vi điều khiển.

Đặc điểm nổi bật:

Tương thích với ESP8266-07, ESP8266-12, ESP-12E.
Chuyển đổi pin SMD sang chân cắm 2.54mm, dễ sử dụng trên breadboard.
Tích hợp vị trí cho tụ lọc và điện trở pull-up/pull-down (tùy phiên bản).
Kích thước nhỏ gọn, dễ lắp đặt và tháo rời.
Giá thành hợp lý, phù hợp cho người mới và chuyên gia.

Ứng dụng

Dự án IoT: Kết nối module ESP8266 với breadboard để lập trình các ứng dụng nhà thông minh, cảm biến Wi-Fi.
Thử nghiệm và lập trình: Dùng để lập trình, kiểm tra firmware cho ESP8266-07/12 mà không cần hàn.
Học tập và thực hành: Hỗ trợ các bài học về vi điều khiển, kết nối Wi-Fi, và giao thức TCP/IP.
Nhà thông minh: Tích hợp ESP8266 vào hệ thống điều khiển đèn, quạt, hoặc thiết bị qua Wi-Fi.
Sửa chữa và phát triển: Dễ dàng thay thế hoặc thử nghiệm module ESP8266 trong các dự án điện tử.

Sơ đồ chân

Socket PCB Wifi ESP8266-07/12 chuyển đổi các chân của module ESP8266 sang chân cắm 2.54mm. Các chân chính bao gồm:

VCC: Nguồn dương (3.3V).
GND: Nguồn âm (đất).
TXD/RXD: Chân UART cho lập trình và giao tiếp (GPIO1/GPIO3).
GPIO0: Chân cấu hình chế độ boot (LOW để flash, HIGH để chạy).
GPIO2: GPIO hoặc pull-up cho boot.
CH_PD: Chân Enable (HIGH để hoạt động).
RST: Chân Reset (LOW để reset).
GPIO4-15, ADC: Các chân GPIO và ADC (tùy module ESP-07/12).

Lưu ý: Socket PCB chỉ chuyển đổi chân, không thay đổi chức năng của ESP8266. Kiểm tra datasheet của ESP8266-07/12 hoặc nhãn socket để kết nối đúng. Một số phiên bản có thêm điện trở pull-up 10kΩ trên GPIO0/CH_PD.

Thông số kĩ thuật

Tương thích: ESP8266-07, ESP8266-12, ESP-12E.
Khoảng cách chân: 2.54mm (tương thích breadboard).
Điện áp hoạt động: 3.3V (theo yêu cầu của module ESP8266).
Kích thước: ~25 x 20mm (tùy phiên bản).
Trọng lượng: ~5g.
Chất liệu: PCB chất lượng cao, chân cắm đồng.
Tính năng bổ sung: Vị trí hàn tụ lọc (100µF) và điện trở pull-up/pull-down (tùy phiên bản).
Nhiệt độ hoạt động: -40°C đến +85°C.

Hướng dẫn sử dụng

Chuẩn bị:
- Module ESP8266-07/12 hoặc ESP-12E.
- Socket PCB ESP8266-07/12.
- Nguồn điện 3.3V (khuyến nghị module AMS1117-3.3V hoặc nguồn ổn áp).
- Cáp USB-to-Serial (CP2102, CH340) để lập trình.
- Breadboard, dây nối, và Arduino IDE với thư viện ESP8266.
Kết nối:
- Hàn module ESP8266-07/12 vào socket PCB, đảm bảo căn chỉnh chân chính xác.
- Cắm socket PCB vào breadboard hoặc kết nối với mạch thử nghiệm.
- Kết nối các chân chính:
  - VCC và CH_PD vào nguồn 3.3V.
  - GND vào đất.
  - TXD/RXD vào RX/TX của cáp USB-to-Serial.
  - GPIO0 kéo xuống GND qua điện trở 10kΩ để vào chế độ flash (nếu lập trình).
  - RST (nếu cần) vào nút nhấn hoặc GND để reset.
- Nếu socket có tụ lọc hoặc điện trở pull-up/pull-down, kiểm tra trước khi cấp nguồn.
Lập trình và kiểm tra:
- Mở Arduino IDE, cài đặt board ESP8266 qua Board Manager (URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json).
- Chọn board (ví dụ: NodeMCU 1.0 hoặc Generic ESP8266 Module).
- Tải code mẫu (ví dụ: Wi-Fi client) và kiểm tra kết nối Wi-Fi.
- Quan sát LED trên ESP8266 (nếu có) để xác nhận hoạt động
