Board mở rộng Sensor Shield V5.0 UNO R3

(Mã SP:PVN4170)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

25.000₫

Mô tả :

Sensor Shield v5.0 mở rộng đầy đủ chân D0–D13, A0–A5 của Arduino UNO R3 thành hàng 3-pin (Signal/5V/GND) theo chuẩn servo, kèm các cổng I2C, UART (Bluetooth), SPI, đầu cắm servo/relay/cảm biến rất gọn. Phù hợp dự án IoT, robot, Smart Home, xe Arduino, datalogger cần đấu dây nhanh – chắc – đẹp.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Arduino Sensor Shield v5 – Expansion Board cho Arduino UNO R3, ra chân 3-pin S/V/G, cổng I2C/UART/SPI, cắm cảm biến & servo siêu nhanh

Mô tả sản phẩm

  • Chuyển toàn bộ chân UNO R3 ra header 3-pin (S/+/–) giúp cắm servo, cảm biến số/analog, relay trực tiếp không cần breadboard.

  • Tích hợp cổng I2C (SDA/SCL), UART (TX/RX) cho Bluetooth/Serial module, SPI header, nút RESET, đèn POWER.

  • Một số phiên bản có jumper chọn nguồn servo (từ 5V board hoặc nguồn ngoài) để tải nặng an toàn.

  • Bố trí in ký hiệu rõ ràng → hạn chế đấu nhầm, tối ưu cho người mới học.

Ứng dụng

  • Robot/xe Arduino: cắm nhiều servo, cảm biến line/siêu âm/encoder.

  • IoT/Smart Home: cảm biến môi trường + relay điều khiển.

  • Datalogger: cảm biến analog/I2C + module SD (SPI).

  • Demo/học tập: lắp mạch gọn, thay thế linh hoạt.

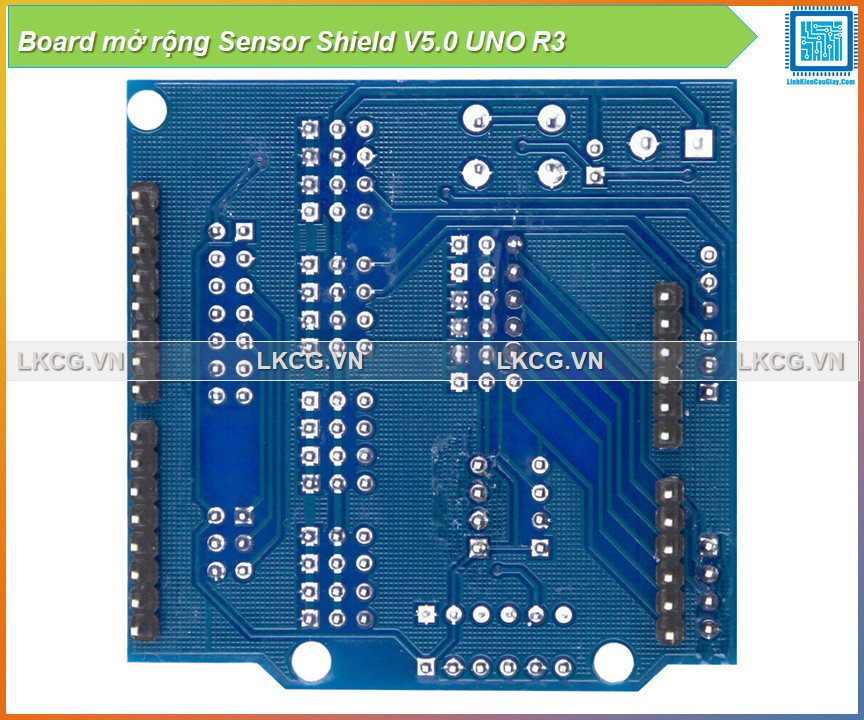

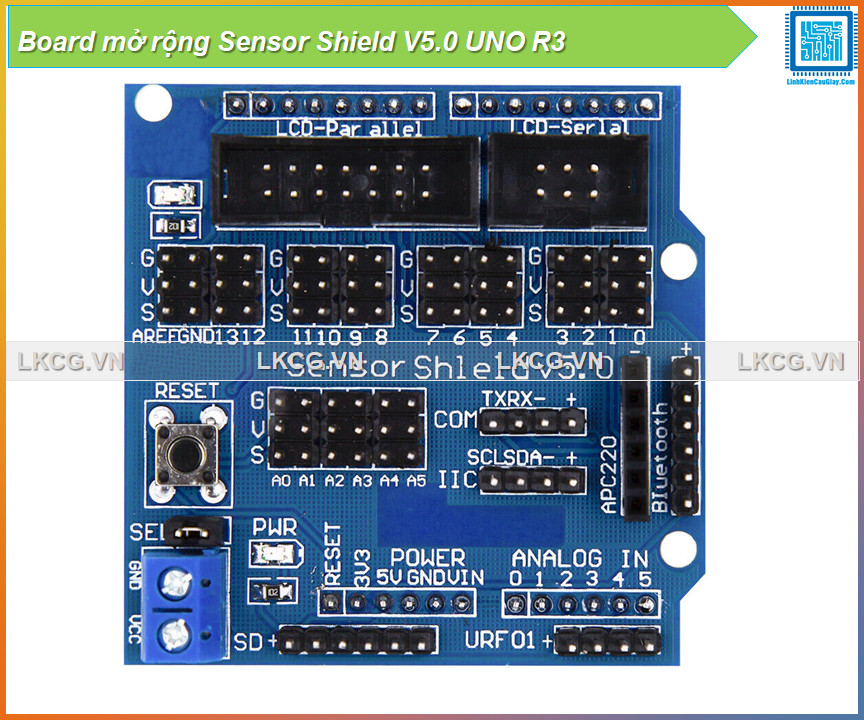

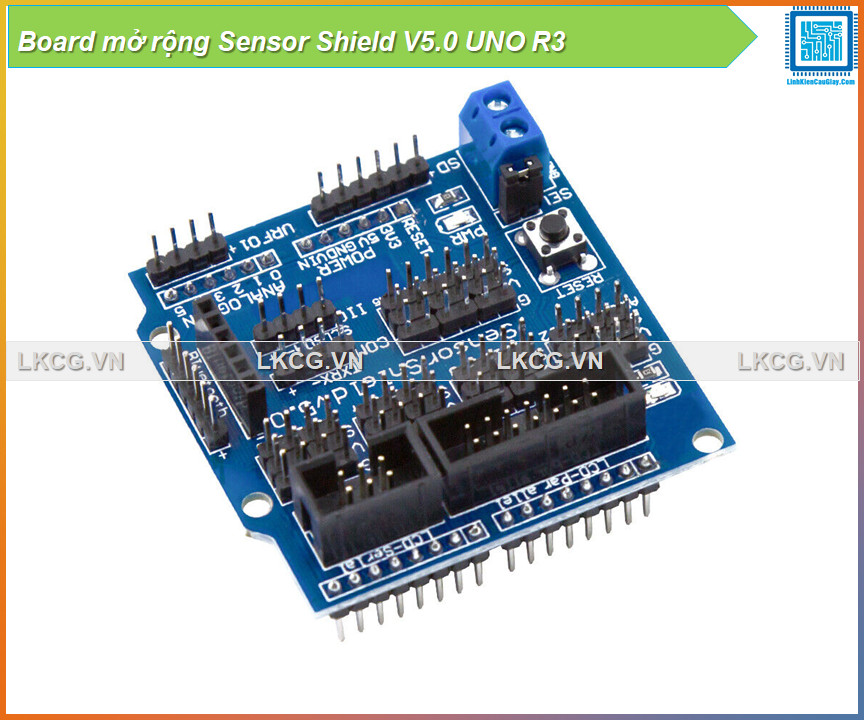

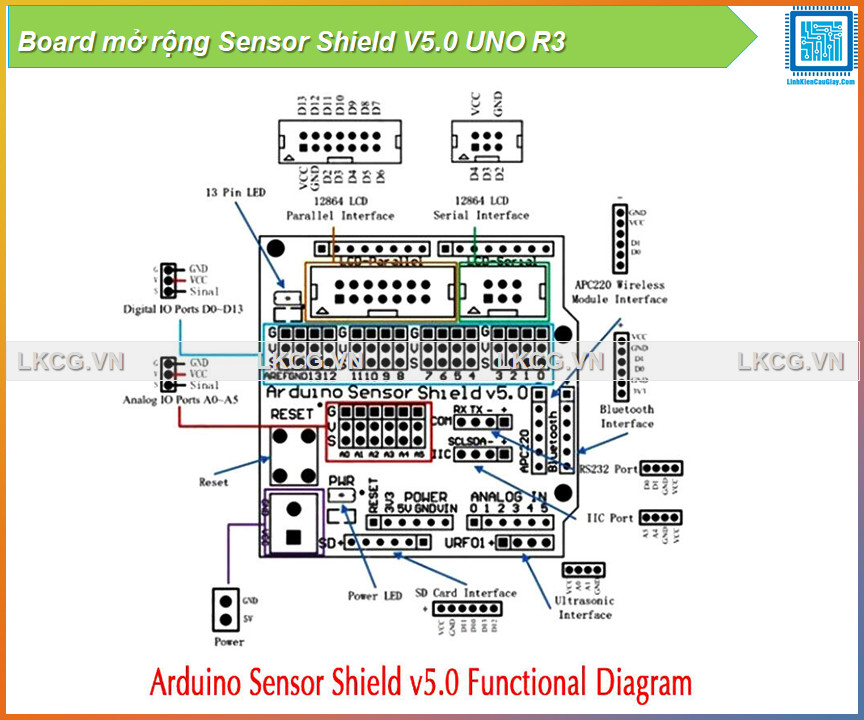

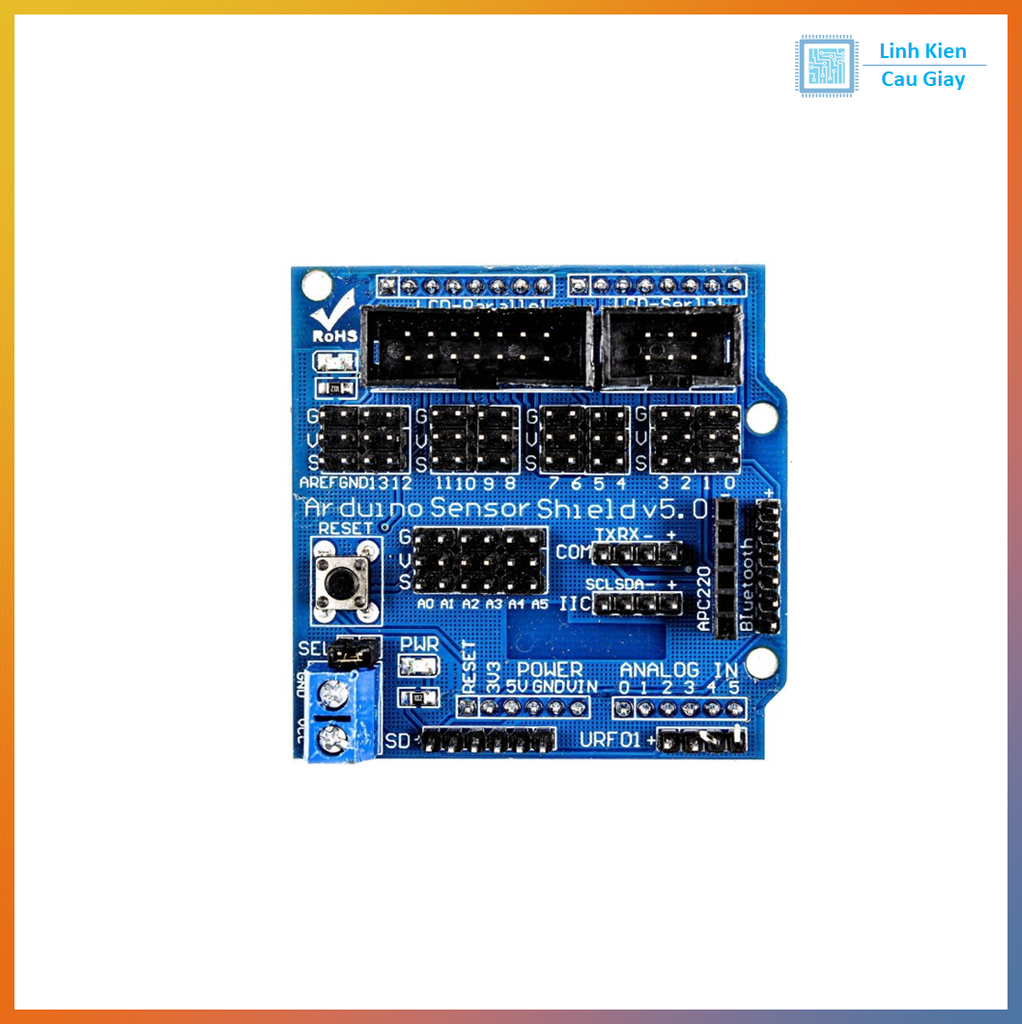

Sơ đồ chân

  • Digital D0–D13: mỗi chân dạng 3-pin S/5V/GND (chuẩn servo/relay).

  • Analog A0–A5: dạng 3-pin (đo cảm biến analog).

  • I2C: SDA (A4), SCL (A5) đưa ra header riêng.

  • UART: TX/RX header cho Bluetooth HC-05/HC-06, GPS, v.v.

  • SPI: header kết nối NFC/SD/W5500…

  • Nguồn: 5V & GND phân bố theo hàng; jumper nguồn servo (tùy phiên bản).

  • Nút Reset, LED nguồn.

Thông số kĩ thuật

  • Tương thích: Arduino UNO R3/UNO-compatible.

  • Điện áp làm việc: 5V (từ UNO hoặc nguồn ngoài qua jumper/terminal tùy bản).

  • Giao tiếp hỗ trợ: Digital/Analog, I2C, UART, SPI.

  • Chuẩn chân: 3-pin S/V/G cho từng kênh.

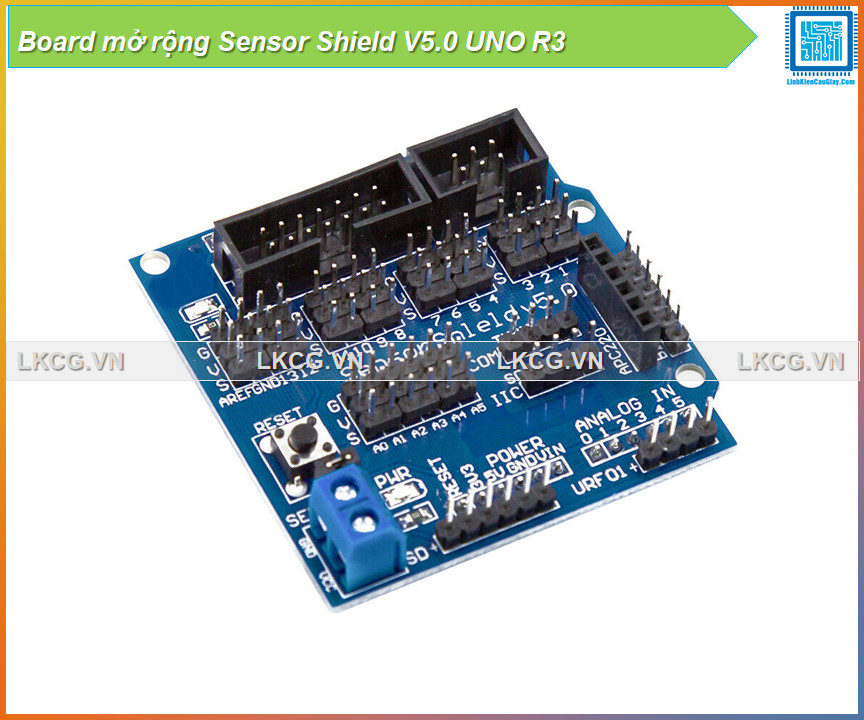

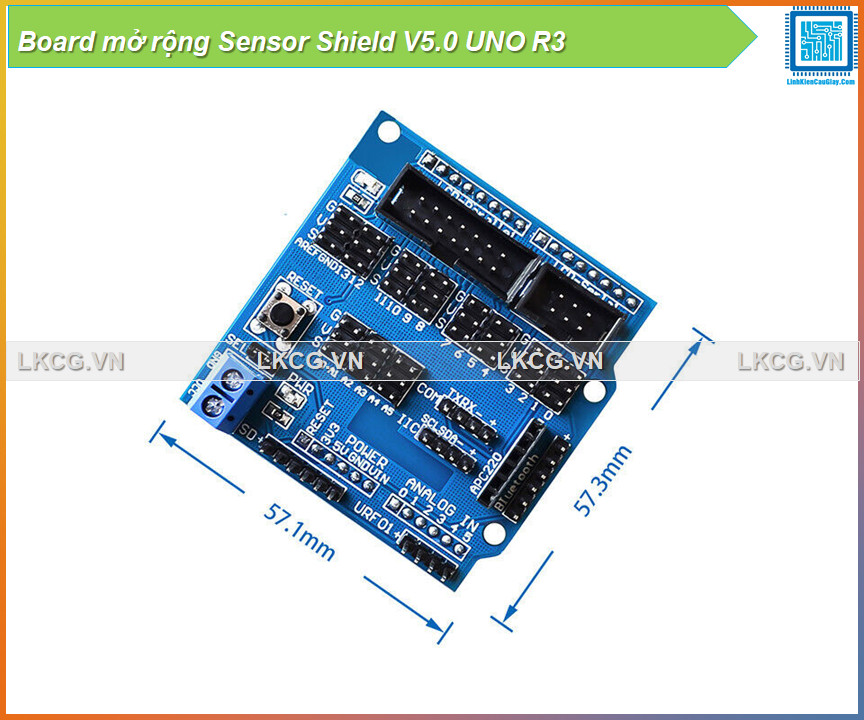

  • Kích thước: chuẩn shield UNO, lỗ bắt vít theo form R3

Hướng dẫn sử dụng

  • Gắn Sensor Shield v5 lên Arduino UNO R3 (đúng hàng chân).

  • Nếu dùng servo/relay nhiều, chọn nguồn ngoài 5V (cắm GND chung) và đặt jumper theo hướng dẫn bản mạch.

  • Cắm cảm biến/servo vào cổng 3-pin tương ứng (đúng thứ tự S–V–G).

  • Lập trình trên Arduino IDE; dùng Wire (I2C), SPI, Serial tùy module.

  • Test nhanh với ví dụ Blink, Servo, I2C Scanner để kiểm tra kết nối.

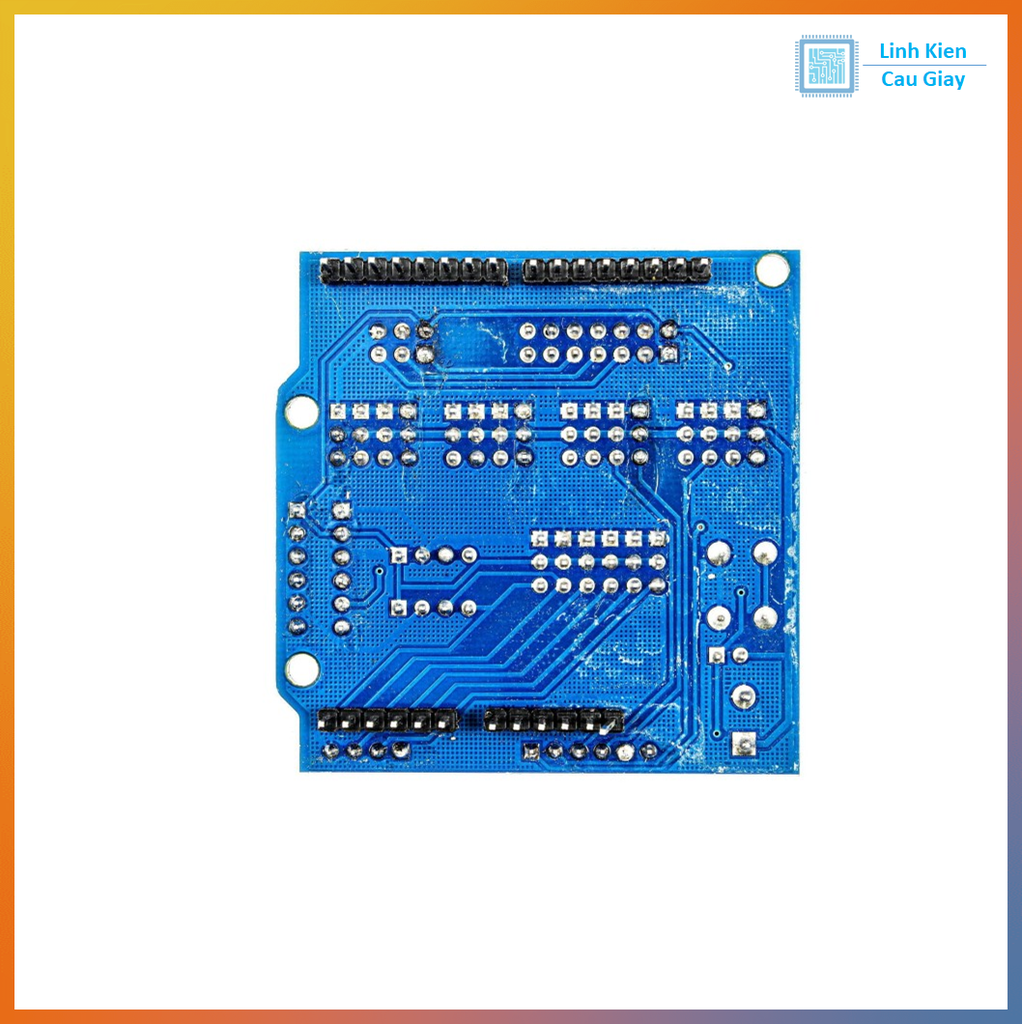

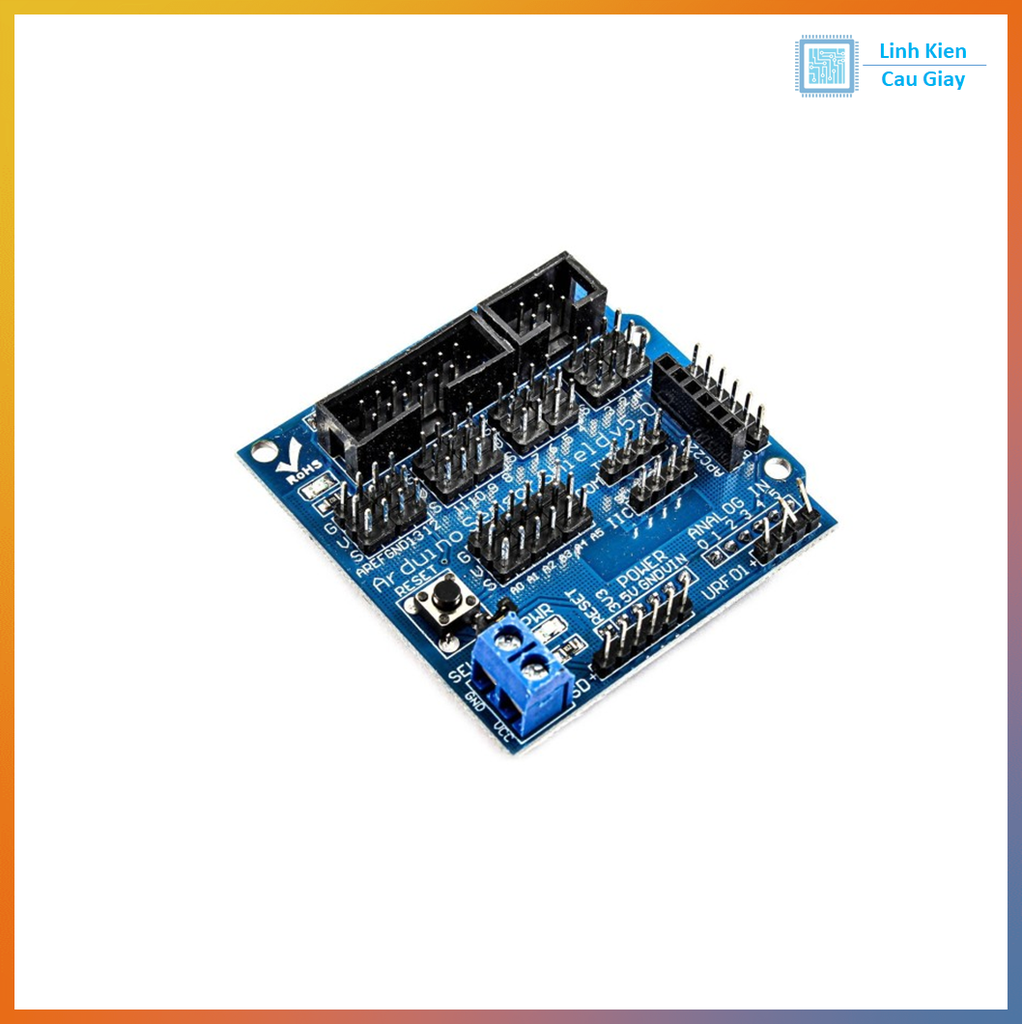

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
