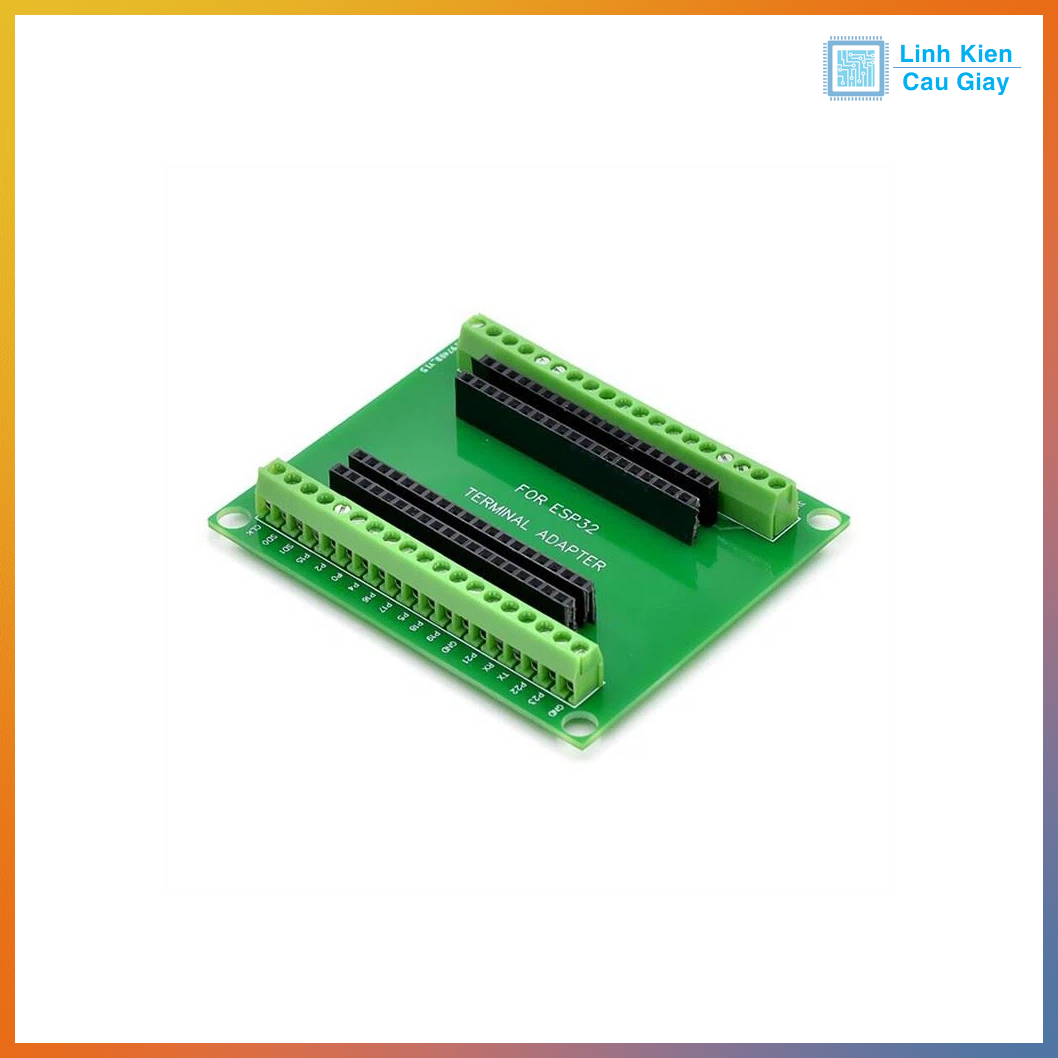

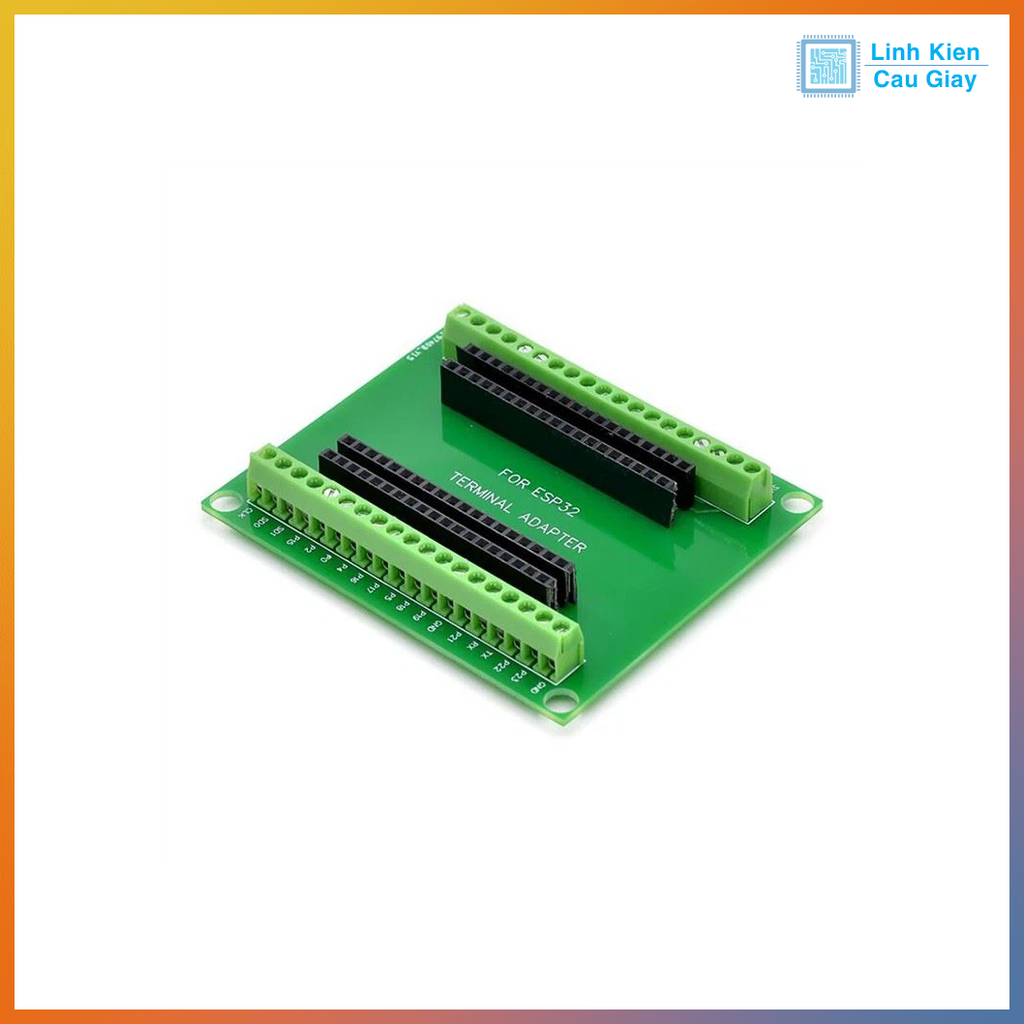

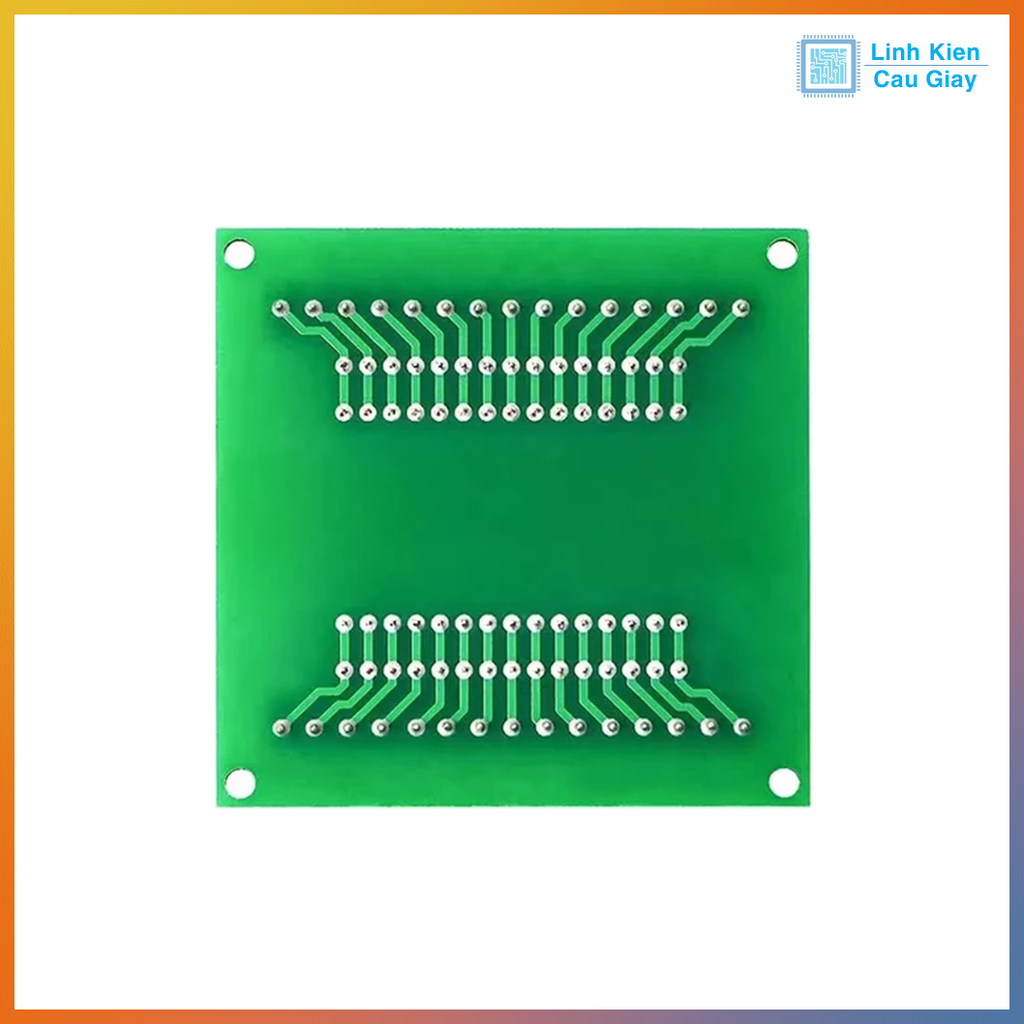

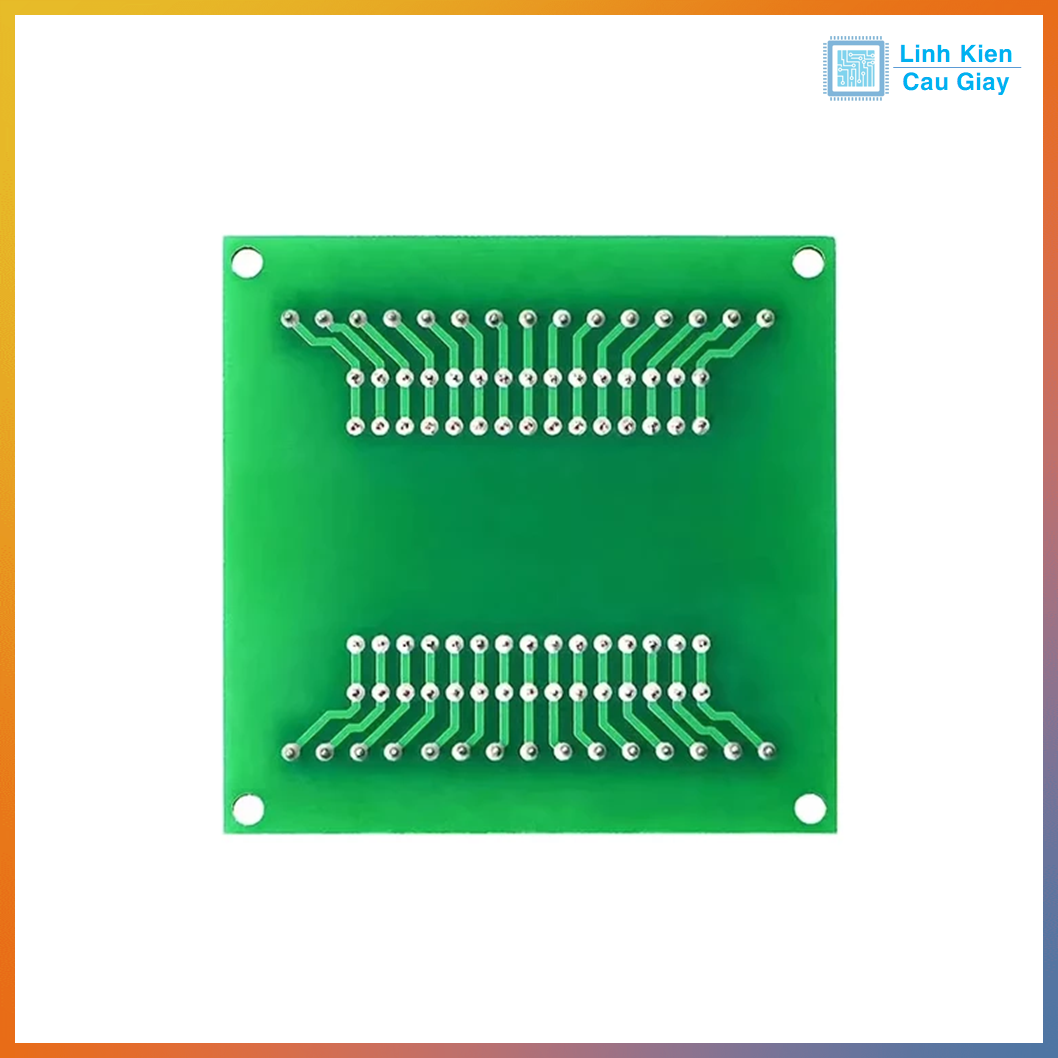

Đế ra chân ESP32 30 Terminal Adapter chân vít

Mô tả sản phẩm

Đế ra chân ESP32 30 chân là một bo chuyển đổi đầu ra terminal dạng vít, được thiết kế để gắn trực tiếp ESP32 DevKit V1 bản 30 chân.
Toàn bộ các chân I/O của ESP32 được đưa ra hai dãy chân vít chắc chắn, giúp bạn dễ dàng kết nối dây với cảm biến, relay, động cơ, màn hình OLED, UART, I2C… mà không cần hàn.
Thiết kế dạng hàng header 2.54mm + cọc vít, phù hợp cả với test mạch, lập trình và đấu dây hệ thống lâu dài.

Đế ra chân ESP32 30 chân vít (Terminal Adapter for ESP32 30-Pin) là một phụ kiện chuyên dụng giúp kết nối dễ dàng và an toàn các chân GPIO của module ESP32 với các thiết bị ngoại vi thông qua các đầu nối vít. Với thiết kế nhỏ gọn (kích thước 66mm x 63mm), sản phẩm được làm từ PCB chất lượng cao, tích hợp các hàng chân cái (female headers) để cắm module ESP32 30 chân và các khối đầu nối vít (terminal blocks) để kết nối dây dẫn. Đế ra chân này hỗ trợ kết nối nhanh, không cần hàn, phù hợp cho các dự án IoT, lập trình và phát triển phần cứng với ESP32. Sản phẩm lý tưởng cho người dùng từ nghiệp dư đến chuyên nghiệp, đảm bảo tính ổn định và độ bền cao.

Ứng dụng

  • Dự án IoT: Kết nối ESP32 với cảm biến, mô-đun, hoặc thiết bị ngoại vi trong các dự án nhà thông minh.

  • Lập trình và học tập: Hỗ trợ sinh viên, người học lập trình ESP32 với Arduino IDE hoặc MicroPython.

  • Phát triển phần cứng: Kết nối nhanh các thiết bị như cảm biến, LED, động cơ mà không cần hàn.

  • Thử nghiệm mạch: Dùng trong các phòng thí nghiệm hoặc dự án DIY để kiểm tra và phát triển mạch.

  • Ứng dụng công nghiệp nhỏ: Kết nối các cảm biến công nghiệp hoặc thiết bị điều khiển với ESP32.

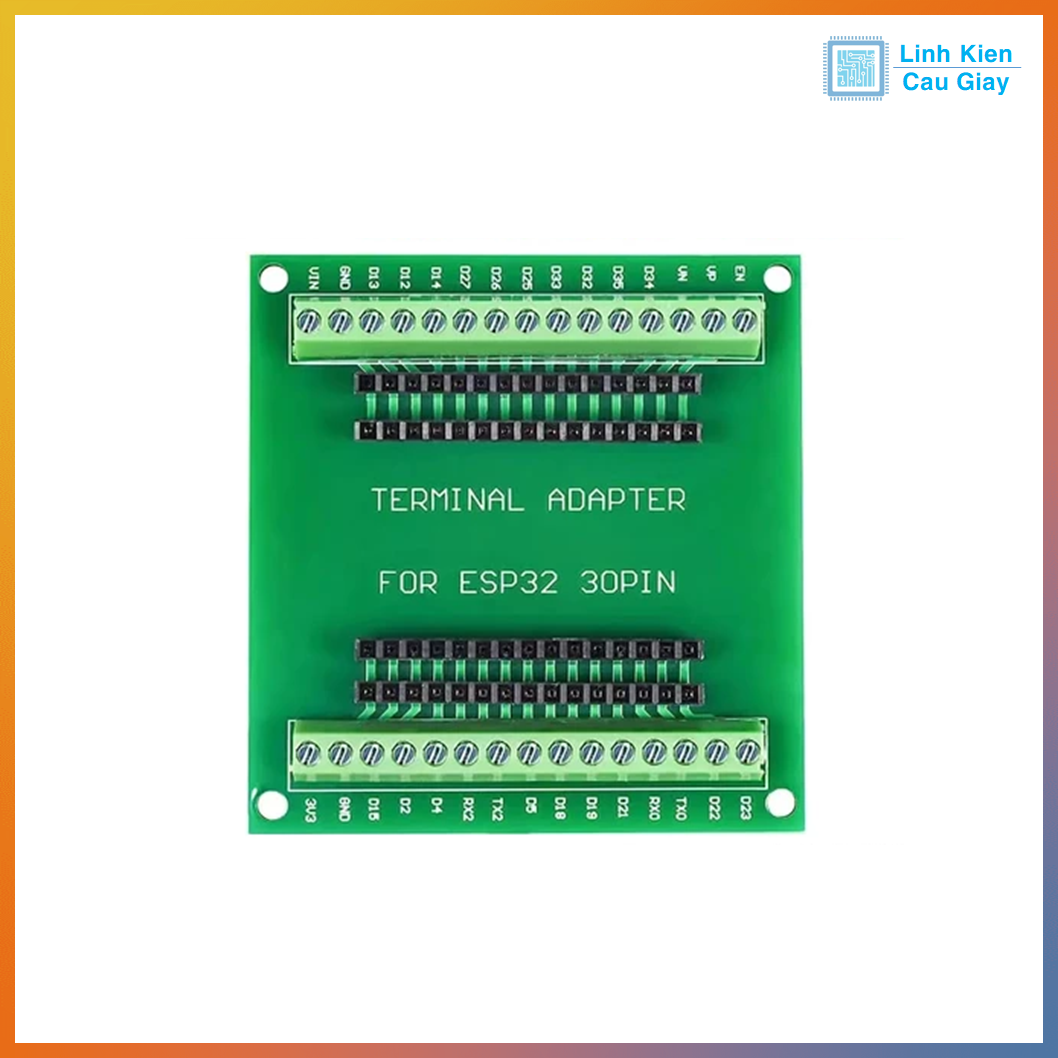

Sơ đồ chân

  • Hàng chân cái (Female Headers): Gồm 2 hàng 15 chân mỗi bên, tương ứng với các chân GPIO, VCC, GND, 3.3V, EN, v.v. của ESP32.

  • Khối đầu nối vít (Terminal Blocks): Mỗi chân của ESP32 được kết nối với một đầu vít tương ứng, đánh dấu từ GPIO0, GPIO1, ..., đến GND, 3.3V.

  • Đánh dấu trên PCB: Các chân được ghi rõ trên bề mặt PCB (ví dụ: D0, D1, ..., GND, 3V3) để dễ dàng nhận diện.

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Tên sản phẩm Terminal Adapter ESP32 30 chân
Chuẩn board tương thích ESP32 DevKit V1 – 30 pin
Số chân hỗ trợ 30 chân đầy đủ (GPIO, UART, ADC, PWM, EN...)
Loại kết nối Header 2.54mm + Terminal vít
Khoảng cách terminal Chuẩn PH2.0, dễ siết dây
Kích thước board 66mm (cao) × 63mm (ngang)
Khoảng cách hàng header ~26mm (chuẩn ESP32 DevKit V1 – 30 pin)
Cố định cơ học 4 lỗ bắt vít ở 4 góc
Màu sắc Xanh lá – FR4

Hình ảnh - Hướng dẫn sử dụng



  1. Lắp module ESP32:

    • Cắm module ESP32 30 chân vào hai hàng chân cái trên đế ra chân, đảm bảo các chân được căn chỉnh chính xác (chân GND của ESP32 khớp với chân GND trên đế).

  2. Kết nối dây dẫn:

    • Sử dụng tua vít nhỏ để nới lỏng các đầu vít trên khối terminal block.

    • Chèn dây dẫn (cảm biến, LED, động cơ, v.v.) vào các đầu vít tương ứng với GPIO cần dùng, sau đó siết chặt vít.

  3. Kiểm tra kết nối:

    • Đảm bảo các dây dẫn được cố định chắc chắn, không lỏng lẻo.

    • Kiểm tra sơ đồ chân để tránh kết nối sai (ví dụ: không nối GND với 3.3V).

  4. Cấp nguồn và lập trình:

    • Cấp nguồn cho ESP32 qua cổng USB hoặc nguồn ngoài (3.3V/5V tùy module).

    • Sử dụng Arduino IDE hoặc MicroPython để lập trình và điều khiển các thiết bị được kết nối.

  5. Bảo trì:

    • Thường xuyên kiểm tra các đầu vít để đảm bảo không bị lỏng sau thời gian dài sử dụng.

    • Tránh để PCB tiếp xúc với môi trường ẩm hoặc nhiệt độ cao.

Lưu ý: Không cấp nguồn vượt quá 3.3V cho ESP32 và không vượt quá dòng định mức của các chân để tránh hư hỏng module hoặc đế ra chân.



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
