Đế ra chân ESP32 -S3 GPIO Extension V2
(Mã SP:PVN5518)
Thương hiệu: Chưa cập nhật
150.000₫
Đế ra chân ESP32 -S3 GPIO Extension V2
Mô tả sản phẩm

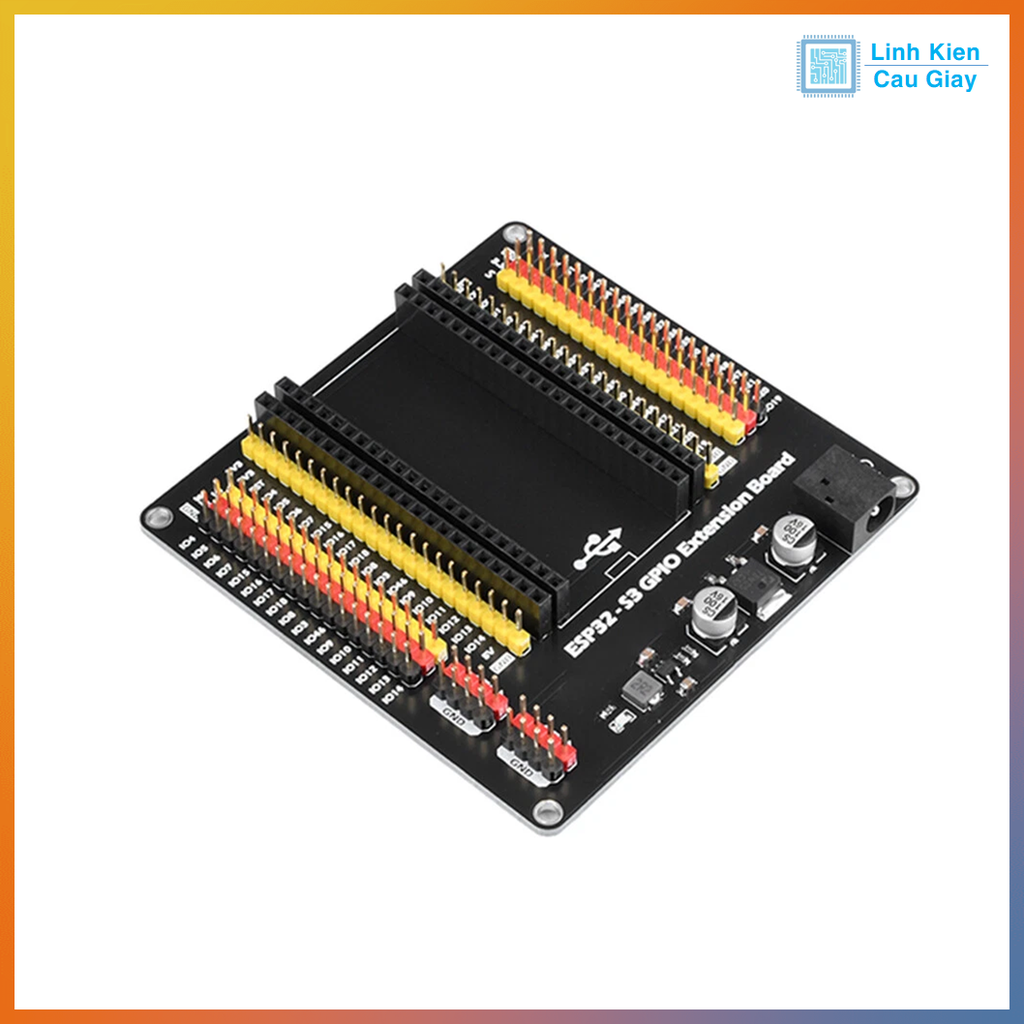

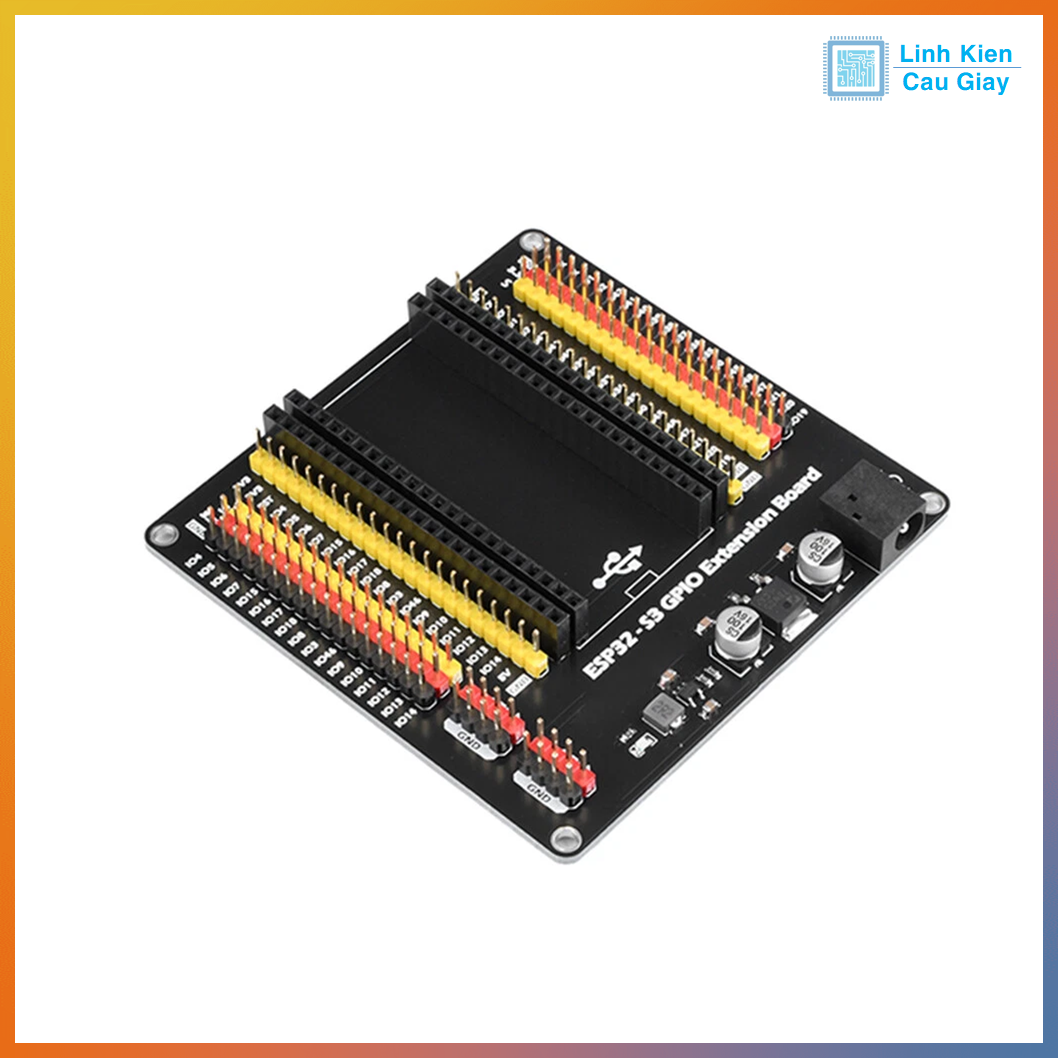

Đế ra chân ESP32-S3 GPIO Extension Board (YuroBot) là phụ kiện chuyên dụng được thiết kế để mở rộng khả năng kết nối của module ESP32-S3, giúp dễ dàng truy cập và sử dụng các chân GPIO thông qua các hàng chân cái (female headers) được đánh dấu rõ ràng. Sản phẩm có kích thước 74mm x 56mm, tích hợp hai hàng chân cái để cắm module ESP32-S3 (kích thước module 49mm x 25mm), cùng với các cổng nguồn và nút chức năng (Reset, Boot). Đế ra chân này được làm từ PCB chất lượng cao, hỗ trợ kết nối nhanh, không cần hàn, phù hợp cho các dự án IoT, lập trình và phát triển phần cứng. Đây là lựa chọn lý tưởng cho người dùng từ nghiệp dư đến chuyên nghiệp, đảm bảo tính linh hoạt và độ bền.
Ứng dụng
-
Dự án IoT: Kết nối ESP32-S3 với cảm biến, mô-đun, hoặc thiết bị ngoại vi trong các dự án nhà thông minh.
-
Lập trình và học tập: Hỗ trợ sinh viên, người học lập trình ESP32-S3 với Arduino IDE, MicroPython hoặc ESP-IDF.
-
Phát triển phần cứng: Kết nối nhanh các thiết bị như cảm biến, LED, OLED, hoặc động cơ mà không cần hàn.
-
Thử nghiệm mạch: Dùng trong các phòng thí nghiệm hoặc dự án DIY để kiểm tra và phát triển mạch.
-
Ứng dụng công nghiệp nhỏ: Kết nối các cảm biến công nghiệp hoặc thiết bị điều khiển với ESP32-S3.
Sơ đồ chân

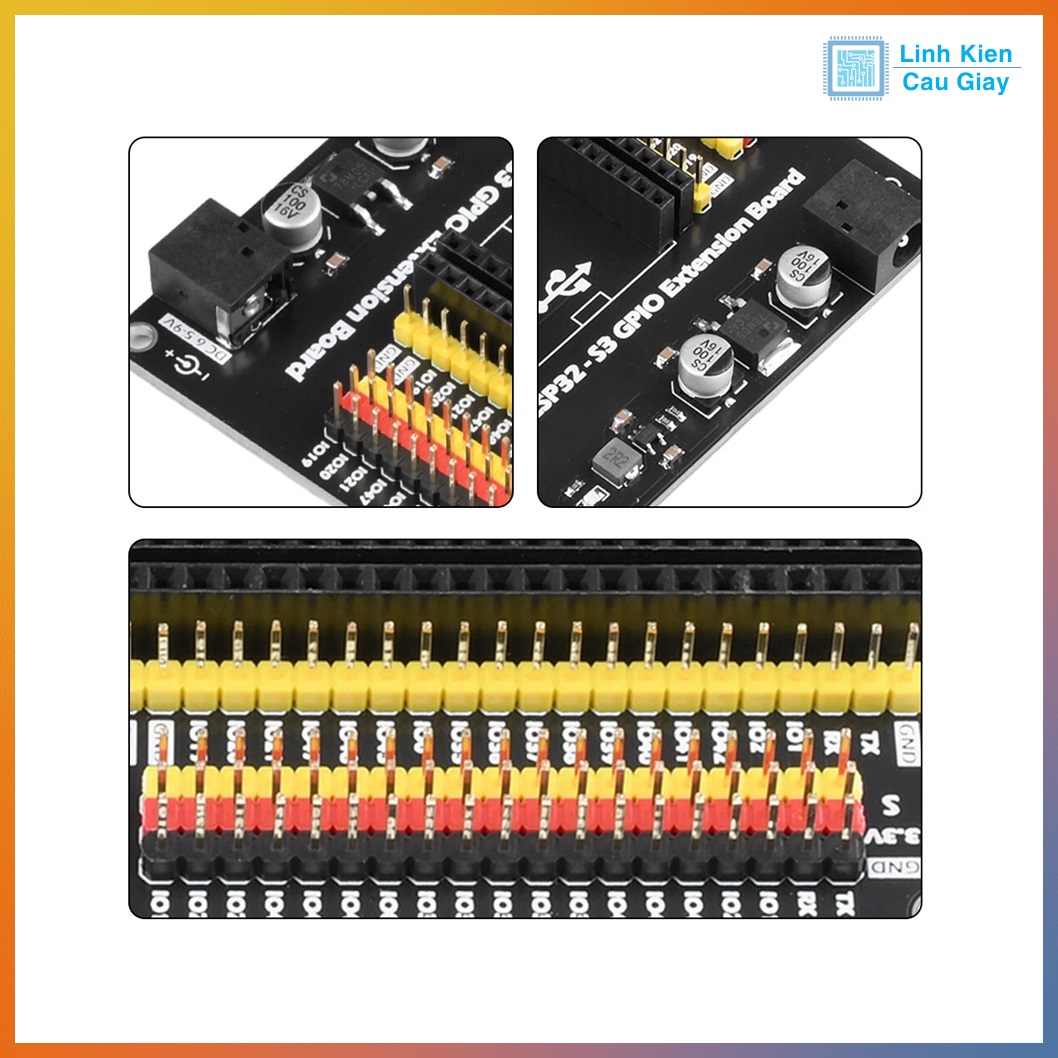

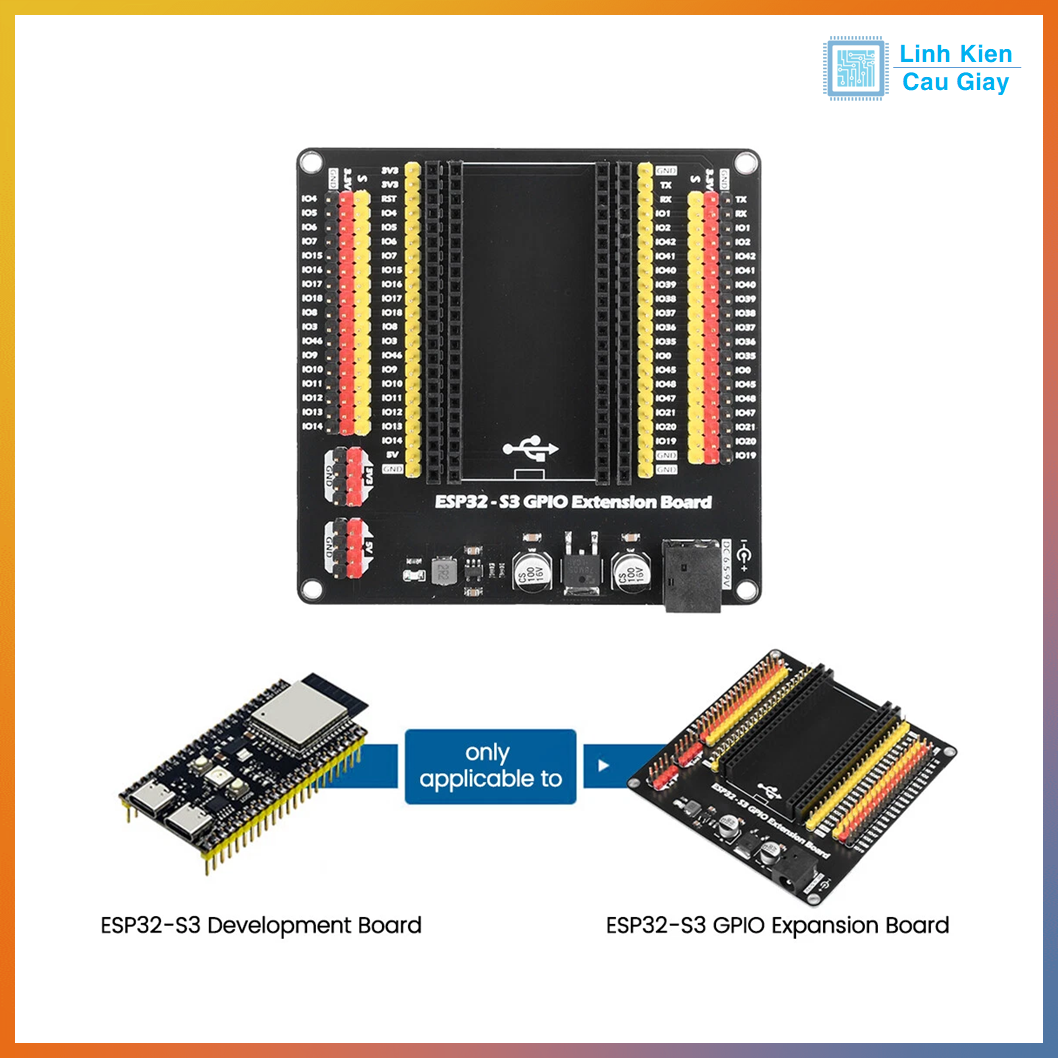

Đế ra chân ESP32-S3 GPIO Extension Board có hai hàng chân cái (female headers) tương ứng với các chân của module ESP32-S3, được đánh dấu rõ ràng trên PCB:
-
Hàng chân cái (Female Headers): Gồm 2 hàng 20 chân mỗi bên, tương ứng với các chân GPIO, VCC, GND, 3.3V, 5V, EN, v.v. của ESP32-S3.
-
Đánh dấu trên PCB: Các chân được ghi rõ trên bề mặt PCB (ví dụ: IO0, IO1, ..., GND, 3V3, 5V) với màu sắc khác nhau (đỏ, vàng, trắng) để dễ nhận diện.
-
Cổng USB-C: Được tích hợp trên đế để cấp nguồn hoặc lập trình trực tiếp cho ESP32-S3.
-
Nút chức năng: Bao gồm nút Reset và Boot để điều khiển hoạt động của module.
Lưu ý: Tham khảo sơ đồ chân của module ESP32-S3 (như ESP32-S3-WROOM-1) để đảm bảo kết nối chính xác với các chân trên đế ra chân.
Thông số kĩ thuật
Thông số | Giá trị / Mô tả |
---|---|
Tên sản phẩm | ESP32-S3 GPIO Extension Board (Yurobot) |
Tương thích | ESP32-S3 Dev Module (USB-C) |
Kích thước board | 74mm × 56mm |
Kết nối chân I/O | 2 hàng header 2.54mm (T0 – T36, GPIO, Tx/Rx) |
Hỗ trợ đèn báo GPIO | Có – LED chỉ thị trạng thái chân |
Loại nguồn | USB Type-C hoặc jack DC 5–9V |
Chuyển mức điện áp | 3.3V ↔ 5V (chuyển bằng jumper hoặc công tắc) |
Chân cấp nguồn phụ | 3.3V, 5V, GND, EN, VIN đầy đủ |
Màu LED chỉ thị | Đỏ – vàng – cam (dễ phân biệt mức logic) |
Gắn board chính | Cắm trực tiếp ESP32-S3 lên khe trung tâm |
Hình ảnh - Hướng dẫn sử dụng
-
Lắp module ESP32-S3:
-
Cắm module ESP32-S3 vào hai hàng chân cái trên đế ra chân, đảm bảo các chân được căn chỉnh chính xác (chân GND của ESP32-S3 khớp với chân GND trên đế).
-
-
Kết nối thiết bị ngoại vi:
-
Sử dụng dây jumper để kết nối các chân GPIO trên đế với cảm biến, LED, OLED, hoặc thiết bị khác.
-
Chú ý đến các chân nguồn (3.3V, 5V, GND) để cấp nguồn cho thiết bị ngoại vi.
-
-
Kiểm tra kết nối:
-
Đảm bảo các dây jumper được cắm chắc chắn, không lỏng lẻo.
-
Kiểm tra sơ đồ chân để tránh kết nối sai (ví dụ: không nối GND với 3.3V).
-
-
Cấp nguồn và lập trình:
-
Cấp nguồn cho ESP32-S3 qua cổng USB-C trên đế (hoặc qua module nếu module có cổng riêng).
-
Sử dụng Arduino IDE, MicroPython hoặc ESP-IDF để lập trình và điều khiển các thiết bị được kết nối.
-
-
Sử dụng nút chức năng:
-
Nhấn nút Reset để khởi động lại module.
-
Nhấn nút Boot và giữ, sau đó nhấn Reset để vào chế độ tải firmware.
-
-
Bảo trì:
-
Tránh để PCB tiếp xúc với môi trường ẩm hoặc nhiệt độ cao.
-
Kiểm tra các chân cắm định kỳ để đảm bảo không bị lỏng.
-
Lưu ý: Không cấp nguồn vượt quá 5V cho ESP32-S3 và không vượt quá dòng định mức của các chân để tránh hư hỏng module hoặc đế ra chân.
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
