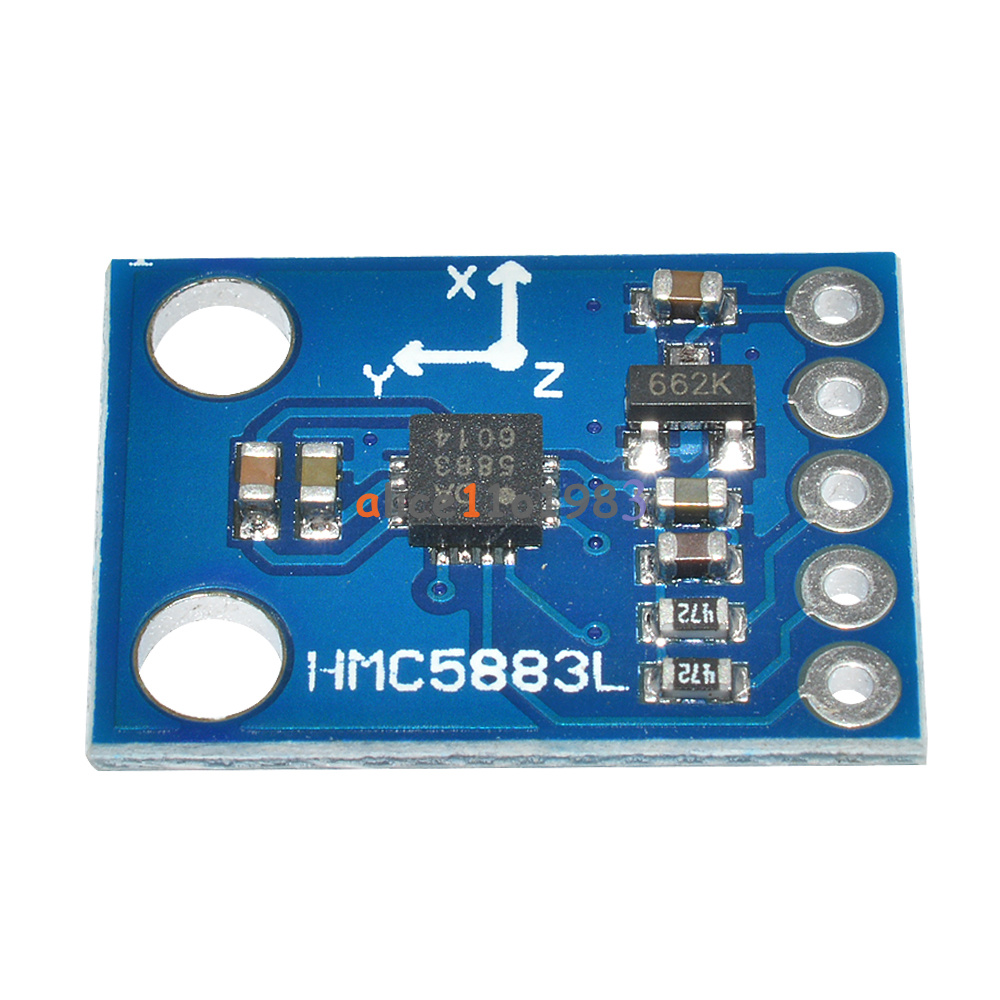

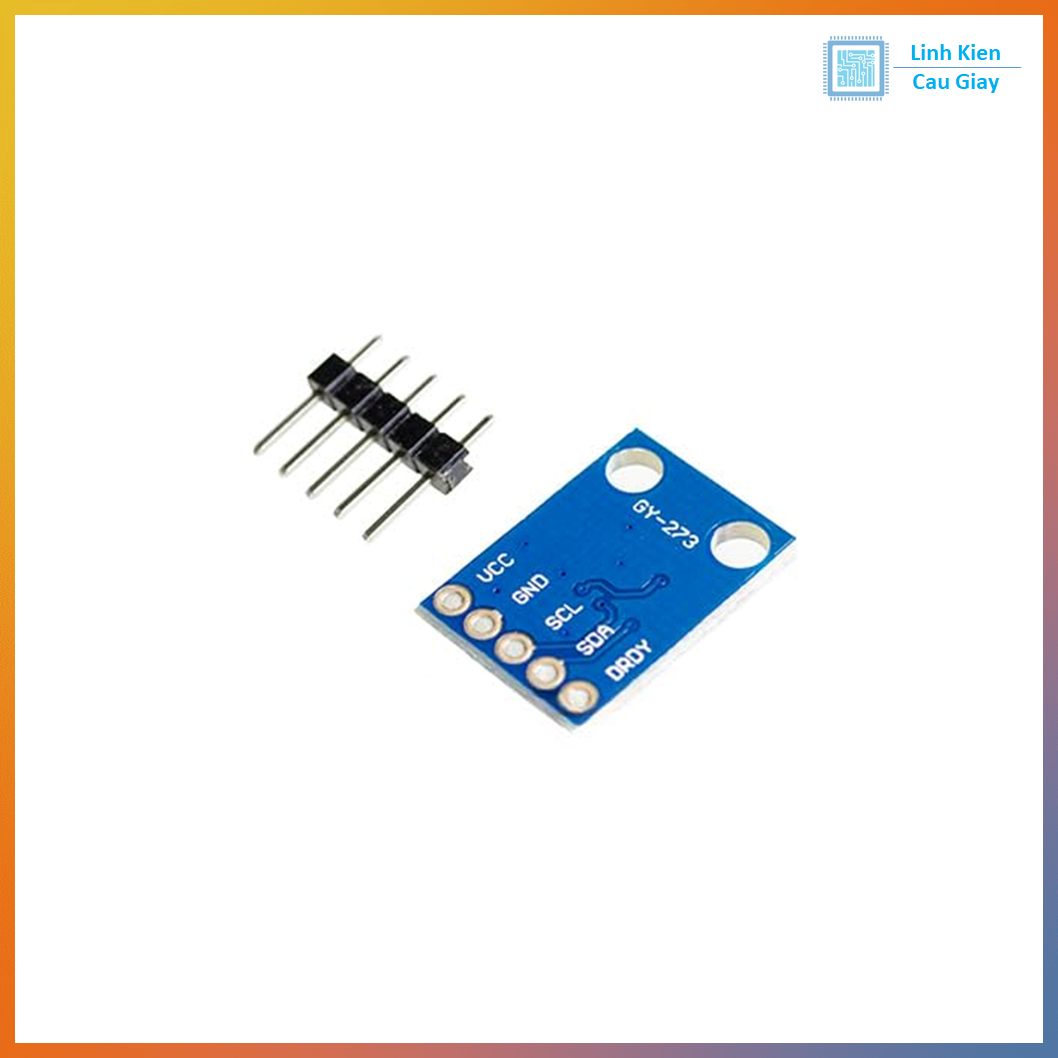

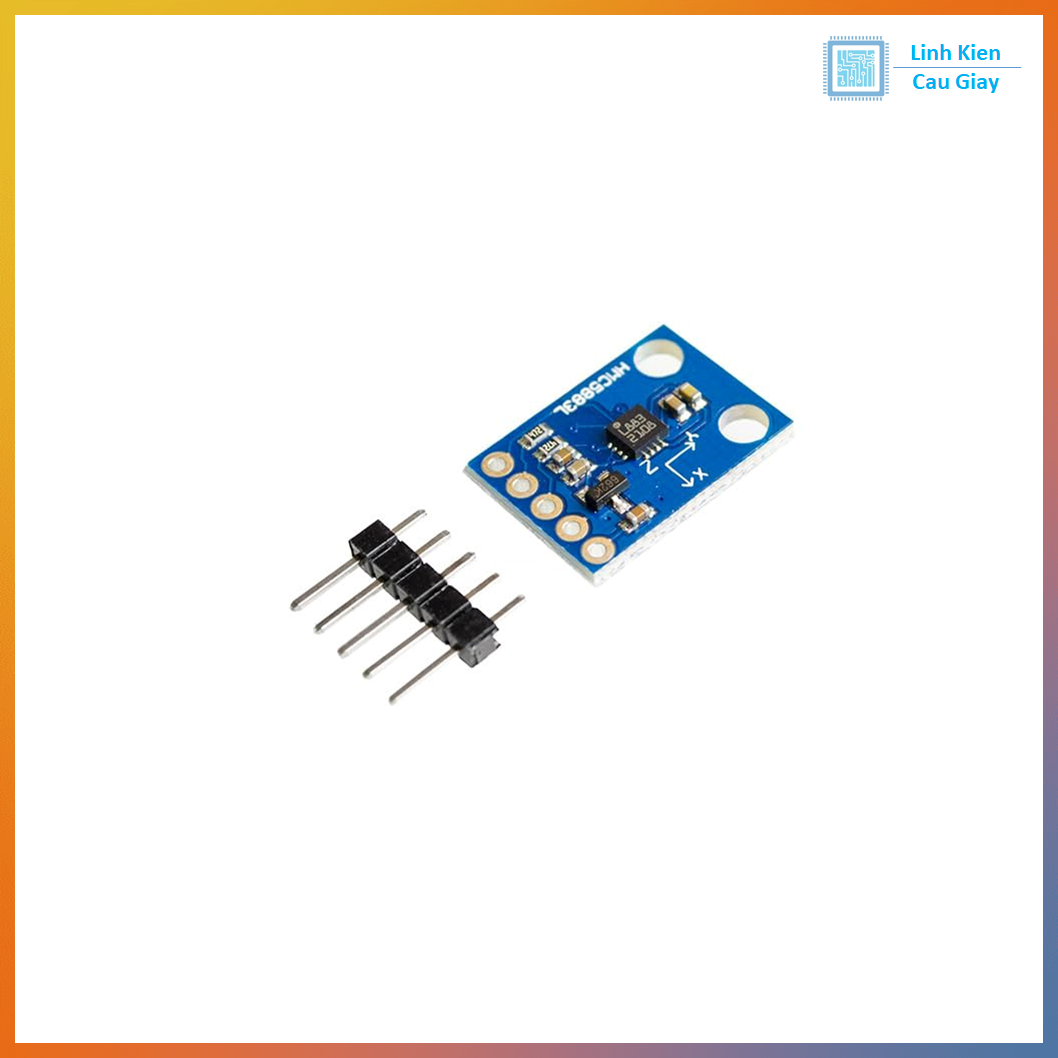

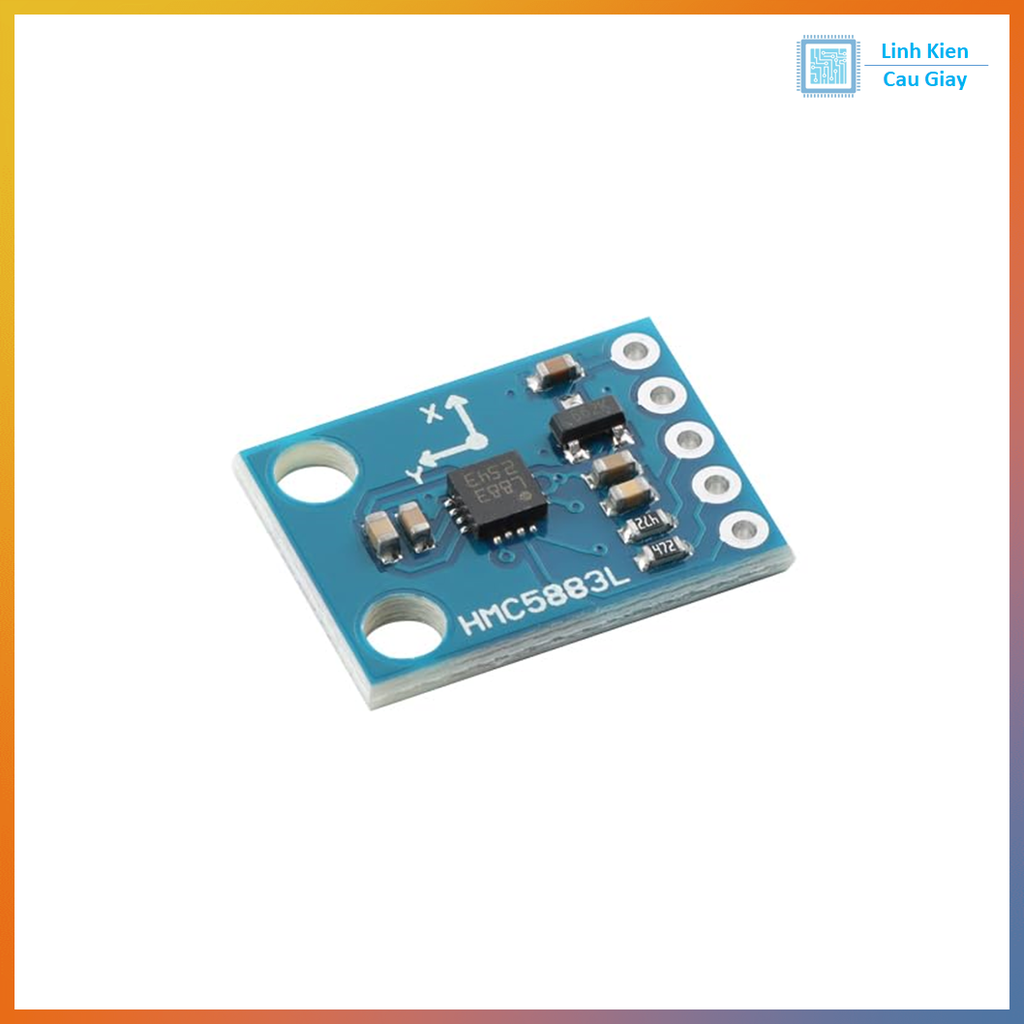

Cảm Biến La Bàn Số 3 trục HMC5883L-GY273

Quý khách lưu ý trên thị trường hiện tại có 2 loại cảm biến La bàn số tương tự nhau là QMC5883L (trên IC ký hiệu DA 5883) và HMC5883L (IC ký hiệu L883) có chức năng như nhau nhưng có cách lập trình và sử dụng 2 bộ thư viện khác nhau, Quý khách xin lưu ý để chọn đúng loại.

Cảm biến la bàn số HMC5883L có kích thước nhỏ gọn sử dụng giao tiếp I2C, được dùng để đo từ trường của trái đất nhằm xác định phương hướng với độ chính xác lên đến 1 hoặc 2 độ, cảm biến có cách đo riêng biệt cho từng trục và có thể kết hợp lại để tính toán 3D.

Cảm biến la bàn số HMC5883L  còn có thể dùng để đo từ trường thô hoặc các nguồn từ trường mạnh hơn gần nó, cảm biến có thể cảm nhận được nguồn từ trường xung quanh nó như của nam châm hoặc điện trường, khi phát hiện được từ trường từ bên ngoài, nó có thể xác định được khoảng cách tương đối hoặc chiều đến vật phát ra từ trường đó.

Thông số kỹ thuật:

• Immersion Gold PCB, machine welding process to ensure quality.
• Name: HMC5883L module (three-axis magnetic field module).
• Use the chip: HMC5883L.
• Power supply: 3 ~ 5VDC
• Communication modes: standard IIC communication protocol (3.3V~5V TTL).
• Measuring range: ± 1.3-8 Gauss.
• Size: 14mm x 13mm

Kết nối đến Arduino:

• Arduino GND -> HMC5883L GND
• Arduino 3.3V -> HMC5883L VCC
• Arduino A4 (SDA) -> HMC5883L SDA
• Arduino A5 (SCL) -> HMC5883L SCL

Datasheet

Code mẫu
