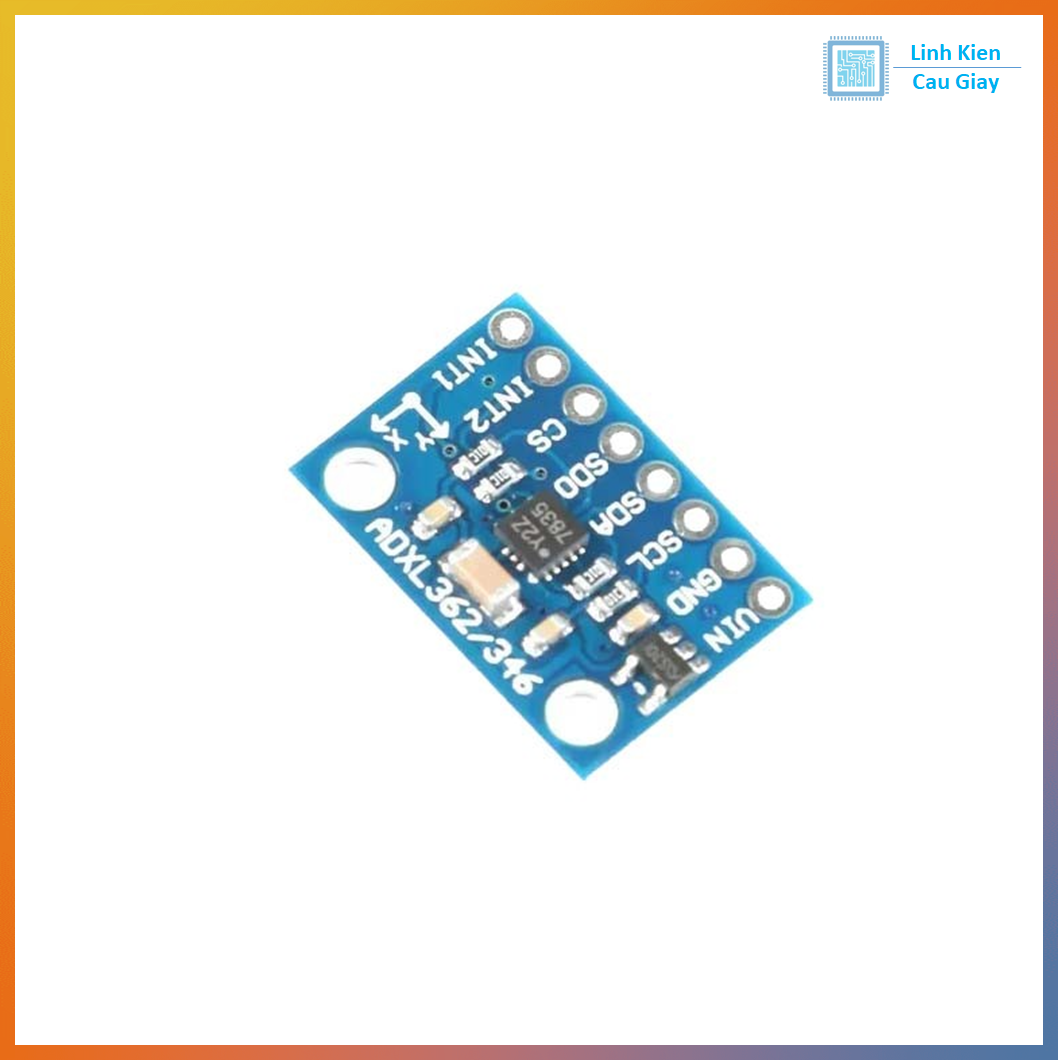

Module Cảm Biến Gia Tốc GY-346 ADXL346 Giao tiếp I2C SPI

Module Cảm Biến Gia Tốc GY-346 ADXL346 Giao tiếp I2C SPI

(Mã SP:CG000233)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

115.500₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module GY-346 ADXL346 là cảm biến gia tốc 3 trục hiệu năng cao sử dụng chip ADXL346 của Analog Devices. Đây là phiên bản nâng cấp của ADXL345, hỗ trợ đo gia tốc trên 3 trục X, Y, Z với dải đo rộng (±2g đến ±16g), độ phân giải cao và khả năng lọc nhiễu tốt.

Điểm đặc biệt của ADXL346 là hỗ trợ cả hai chuẩn giao tiếp I2C và SPI, cho phép linh hoạt kết nối với nhiều loại vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi. Cảm biến có thể phát hiện các sự kiện như nghiêng, rơi tự do, va chạm và xuất tín hiệu ngắt (interrupt) để xử lý nhanh.

Ứng dụng

Điện thoại thông minh & thiết bị đeo: Nhận diện hướng xoay màn hình, đo chuyển động.
Robot & Drone: Cân bằng, định hướng, phát hiện va chạm.
Game & VR: Điều khiển bằng chuyển động.
Ô tô & công nghiệp: Giám sát rung động, gia tốc, chống lật.
IoT & khoa học: Thu thập dữ liệu chuyển động và phân tích.

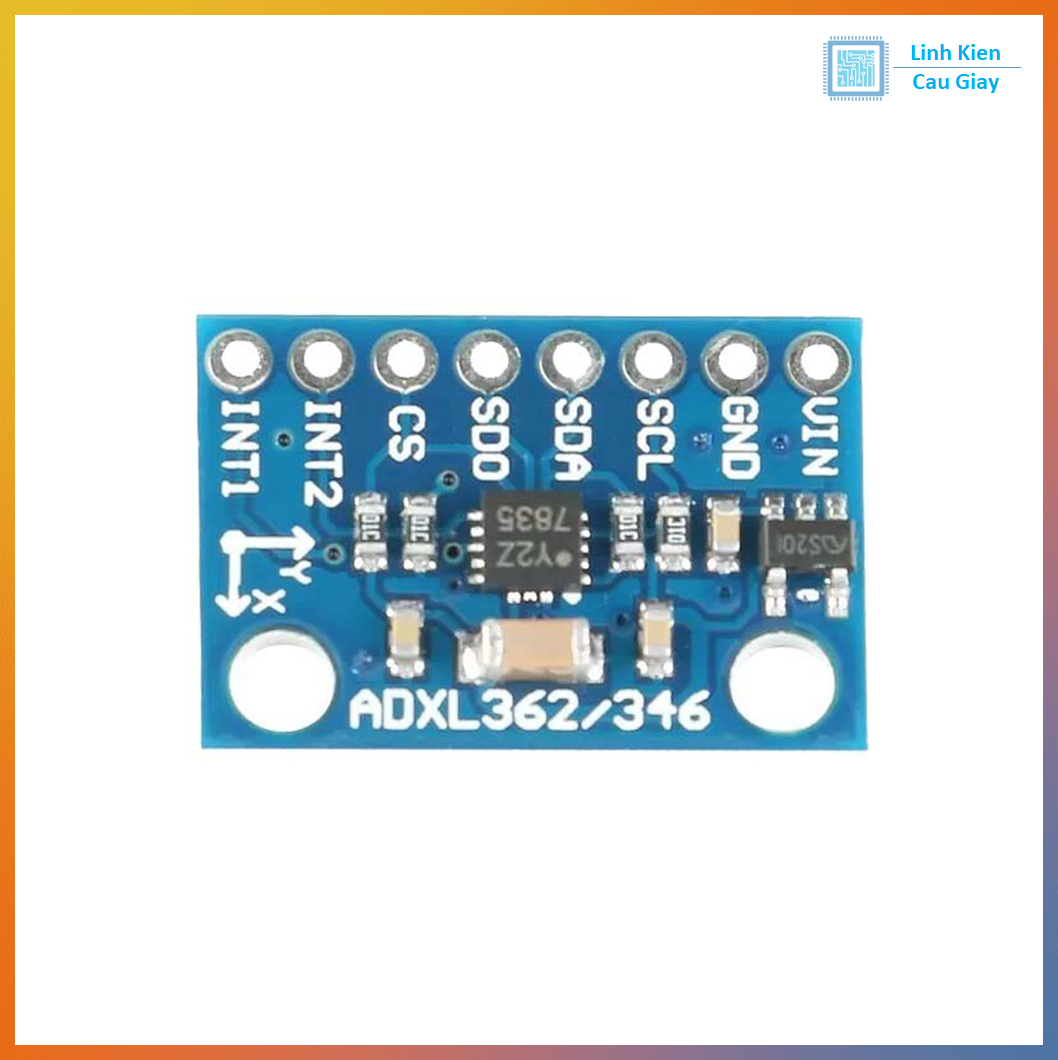

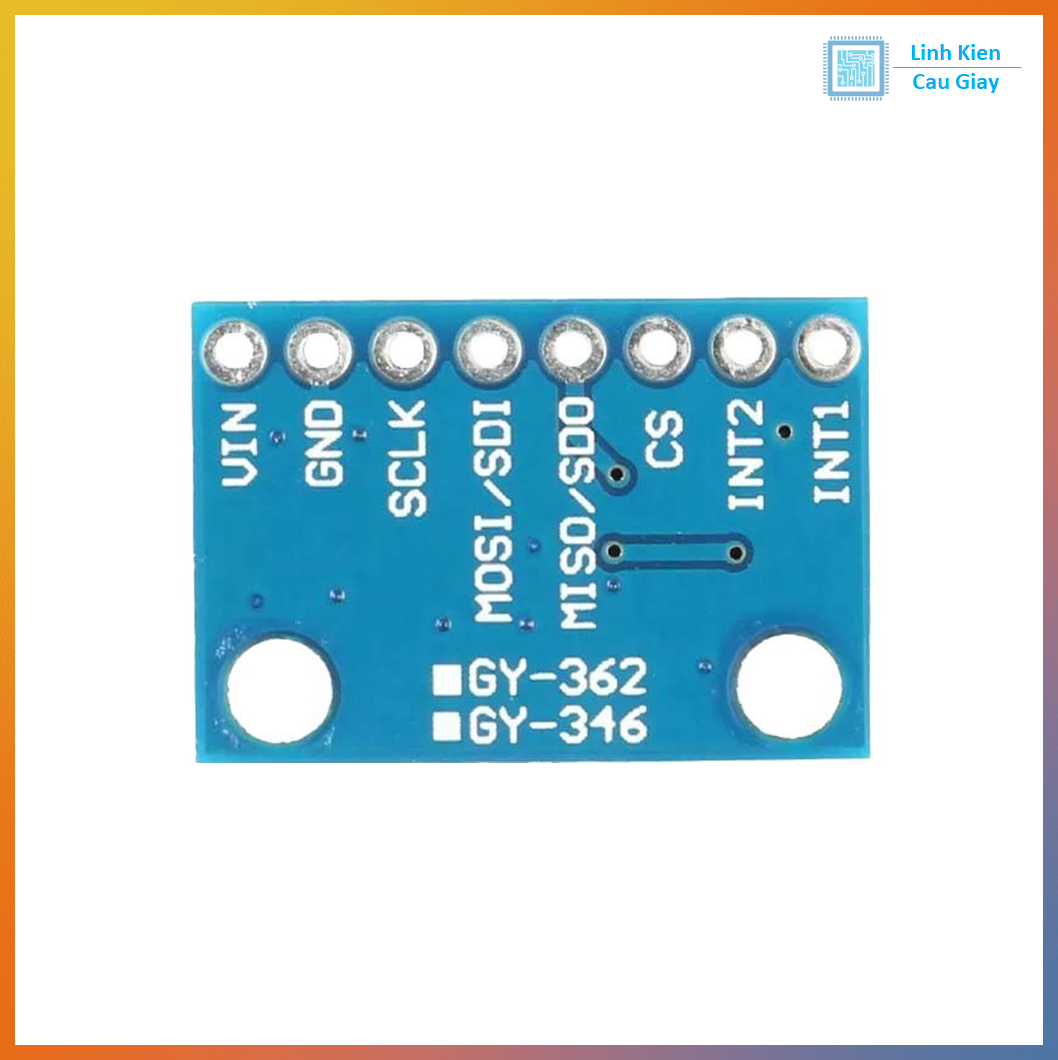

Sơ đồ chân

VCC – Nguồn 3.3V ~ 5V.
GND – Mass nguồn.
SCL – Chân clock (I2C) / SCLK (SPI).
SDA – Chân dữ liệu (I2C) / MOSI (SPI).
SDO/SA0 – Chọn địa chỉ I2C hoặc MISO (SPI).
CS – Chọn chế độ giao tiếp (CS = HIGH → I2C, CS = LOW → SPI).
INT1, INT2 – Ngõ ra ngắt lập trình được.

Thông số kĩ thuật

Chip: ADXL346 – Analog Devices.
Số trục đo: 3 trục (X, Y, Z).
Dải đo: ±2g, ±4g, ±8g, ±16g (cấu hình bằng phần mềm).
Độ phân giải: Lên đến 13-bit.
Tốc độ lấy mẫu: 0.1 Hz – 3200 Hz.
Điện áp hoạt động: 2.0V – 3.6V (module hỗ trợ 5V).
Giao tiếp: I2C (địa chỉ mặc định 0x53) và SPI (4-wire/3-wire).
Ngõ ra ngắt: 2 kênh (INT1, INT2).
Kích thước module: ~20mm × 15mm.

Hướng dẫn sử dụng

1. Kết nối phần cứng (I2C)

VCC → 3.3V hoặc 5V.
GND → GND.
SCL → SCL của vi điều khiển (Arduino Uno: A5, ESP32: GPIO22).
SDA → SDA của vi điều khiển (Arduino Uno: A4, ESP32: GPIO21).
CS → Kéo lên HIGH (chọn chế độ I2C).

2. Kết nối phần cứng (SPI)

VCC → 3.3V hoặc 5V.
GND → GND.
SCL → SCK.
SDA → MOSI.
SDO → MISO.
CS → Chân chip select của vi điều khiển (kéo LOW khi dùng SPI).

3. Code Arduino mẫu (I2C)

Thư viện: Liên hệ zalo kĩ thuật 096.583.2437 Adafruit_ADXL345

#include <Wire.h>
#include <Adafruit_ADXL345_U.h>

Adafruit_ADXL345_Unified accel = Adafruit_ADXL345_Unified();

void setup() {
Serial.begin(9600);
if (!accel.begin()) {
Serial.println("Khong tim thay ADXL346!");
while (1);
}
accel.setRange(ADXL345_RANGE_16_G);
}

void loop() {
sensors_event_t event;
accel.getEvent(&event);

Serial.print("X: "); Serial.print(event.acceleration.x); Serial.print(" m/s^2 ");
Serial.print("Y: "); Serial.print(event.acceleration.y); Serial.print(" m/s^2 ");
Serial.print("Z: "); Serial.print(event.acceleration.z); Serial.println(" m/s^2");

delay(200);
}

4. Lưu ý
