Module Cảm Biến Gia Tốc ADXL335 GY-61

(Mã SP:CG000232)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

130.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

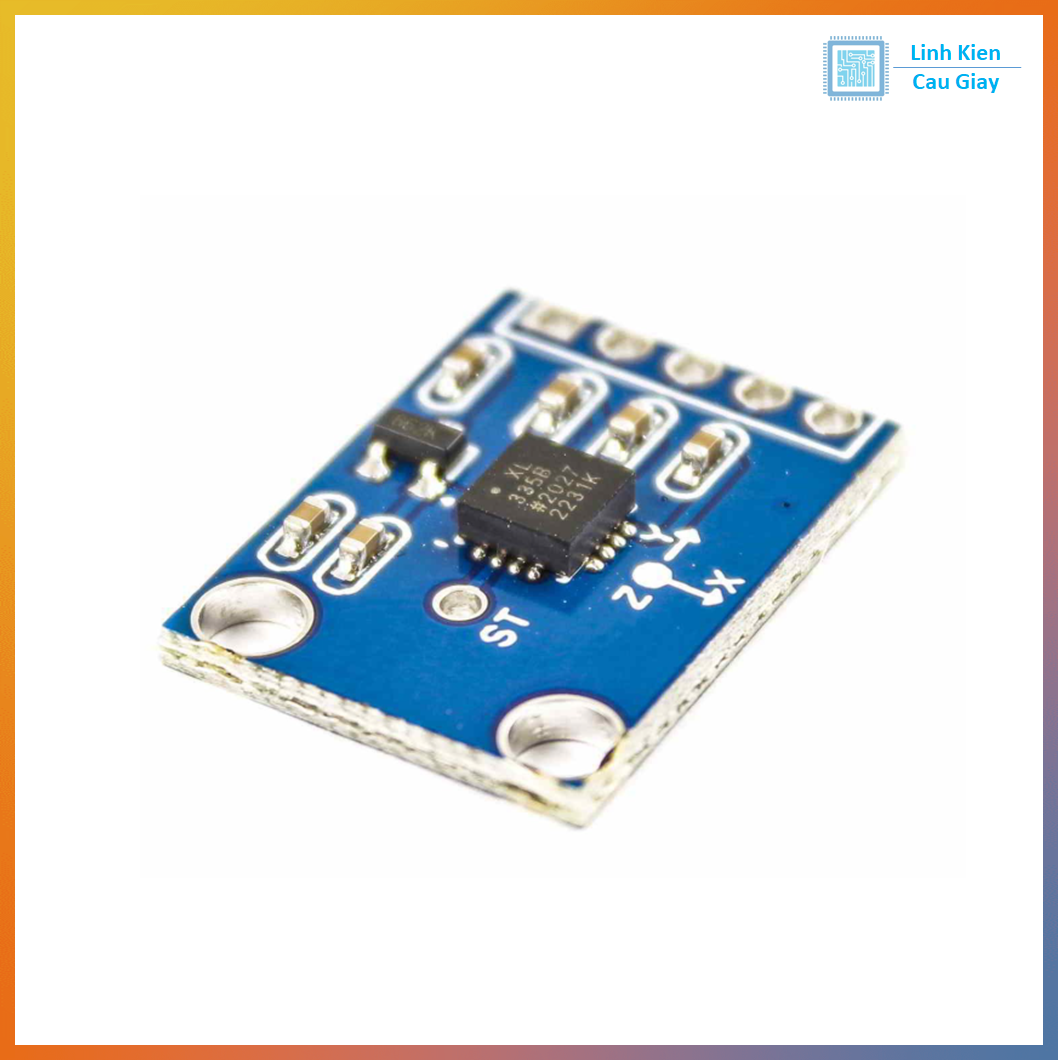

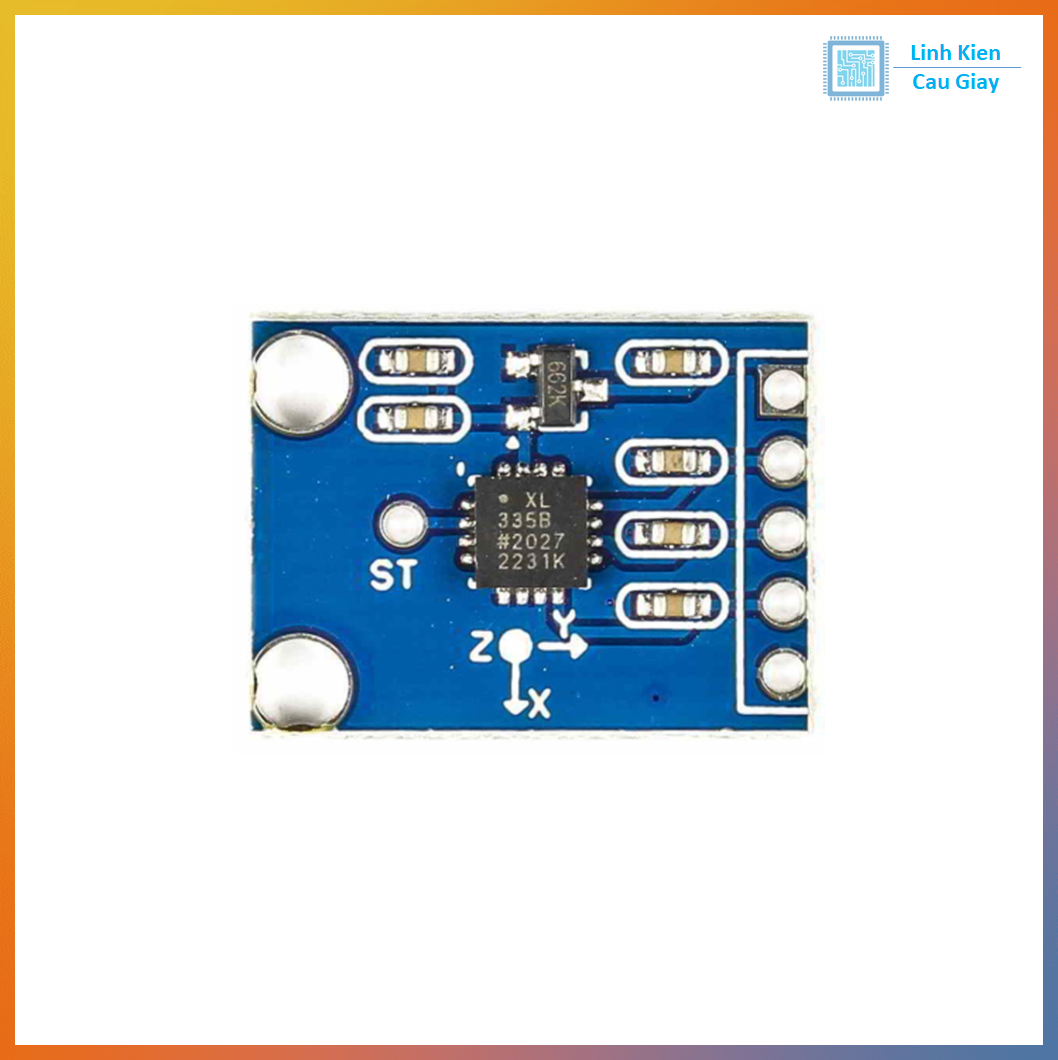

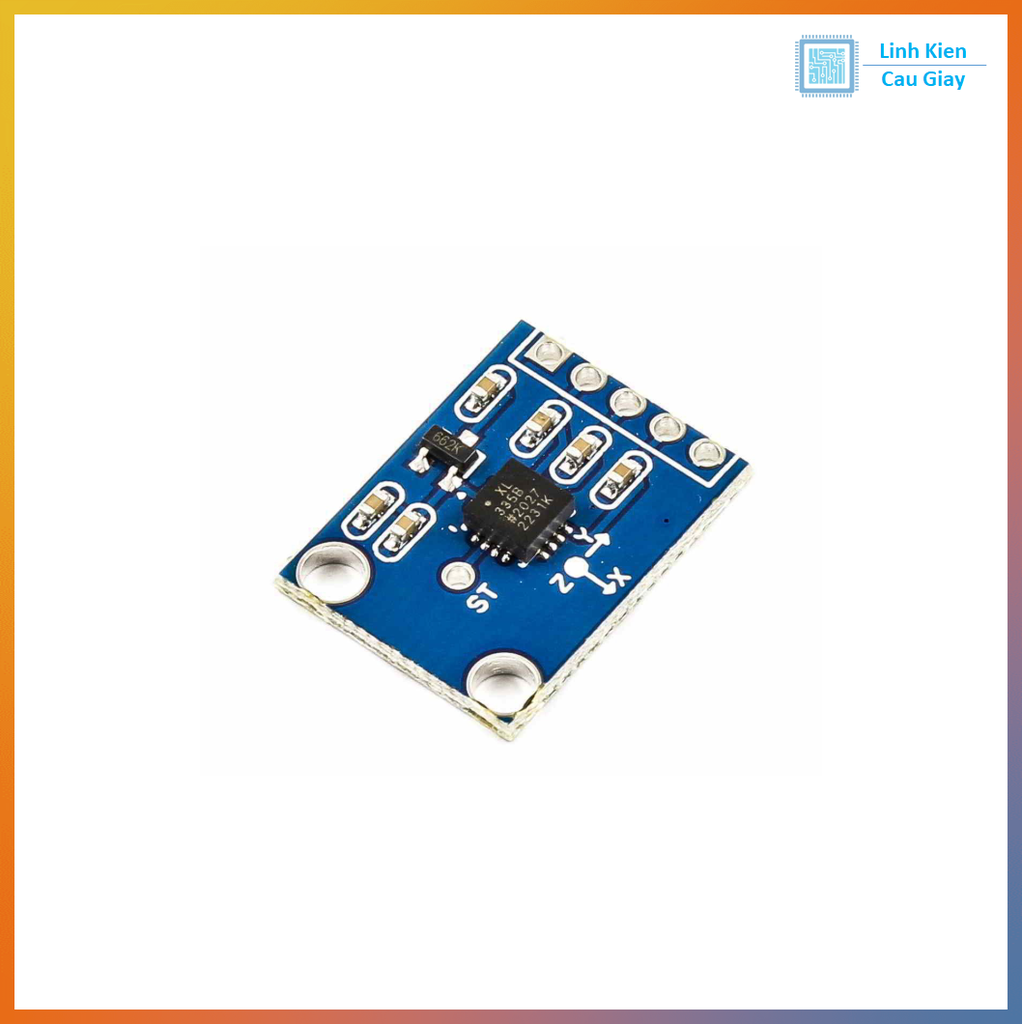

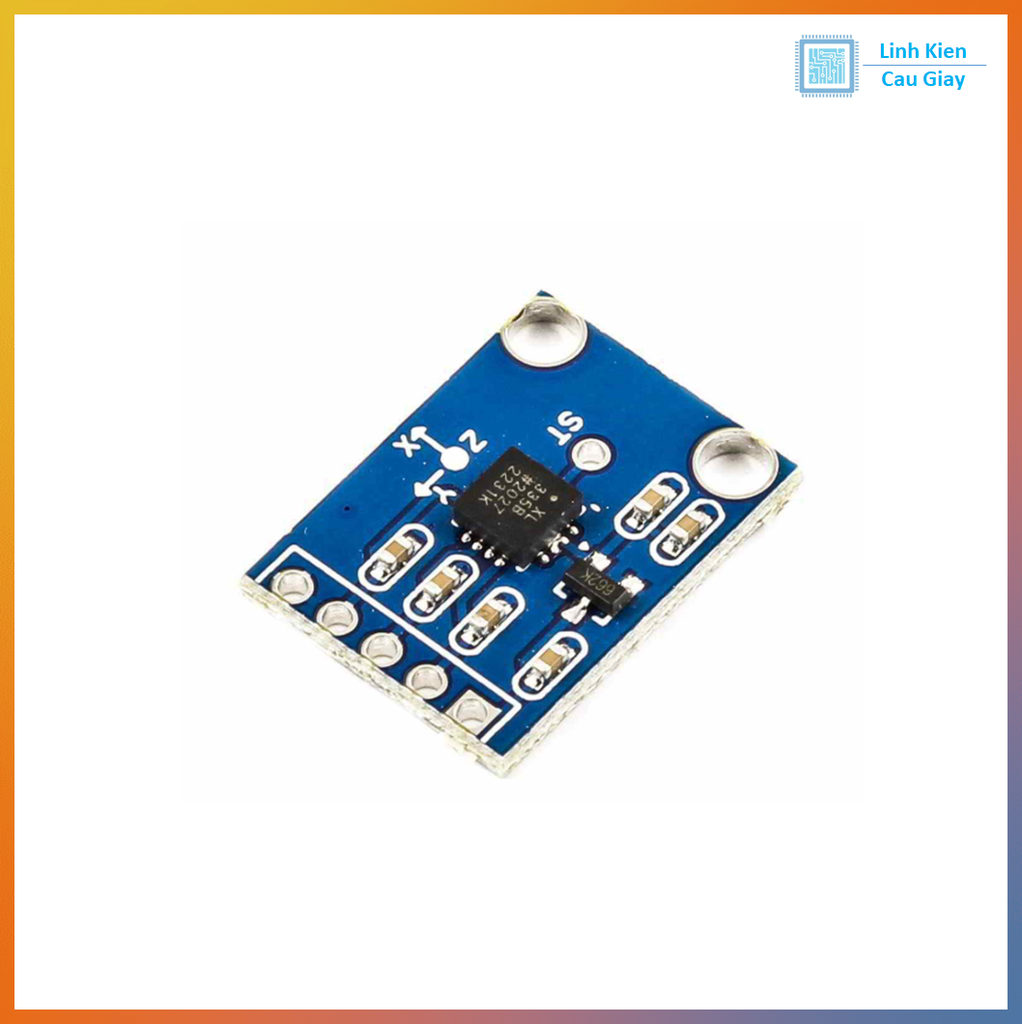

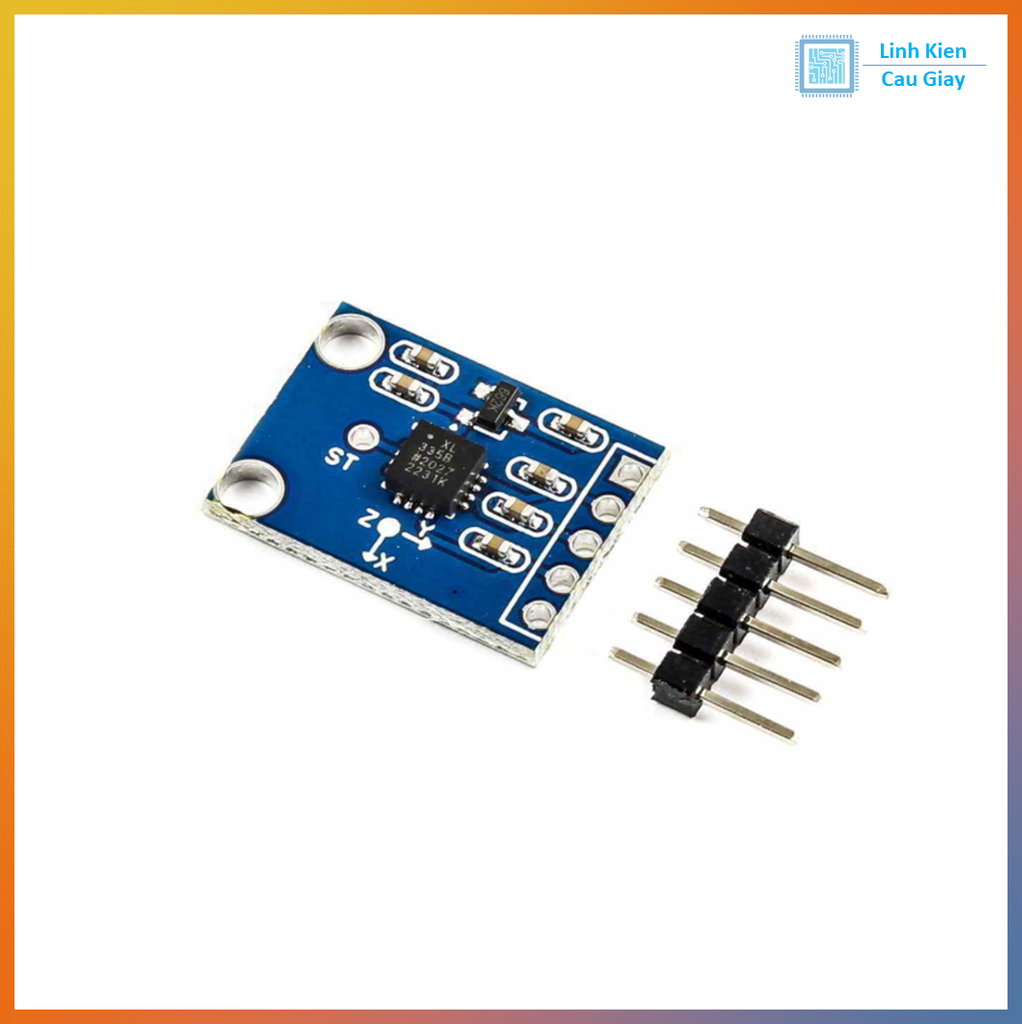

Module GY-61 sử dụng chip ADXL335 của Analog Devices – cảm biến gia tốc 3 trục (X, Y, Z) dạng analog, cho phép đo gia tốc tuyến tính theo ba chiều không gian.
Cảm biến có khả năng đo dải ±3g, xuất tín hiệu điện áp tuyến tính tỷ lệ với gia tốc đo được, dễ dàng đọc bằng các chân analog của Arduino, ESP32, STM32, Raspberry Pi (qua ADC).

Với ưu điểm tiêu thụ điện năng thấp, kích thước nhỏ gọn, độ ổn định cao, GY-61 được sử dụng trong nhiều ứng dụng đo nghiêng, phát hiện rung động, theo dõi chuyển động và điều khiển cân bằng.

Ứng dụng

Robot & Drone: Đo gia tốc để cân bằng, điều hướng.
Thiết bị thể thao: Ghi nhận chuyển động, lực tác động.
Điện thoại, game & VR: Nhận diện nghiêng, xoay, lắc.
Hệ thống an ninh: Phát hiện rung, va chạm.
Đo lường khoa học: Thu thập dữ liệu gia tốc để phân tích.

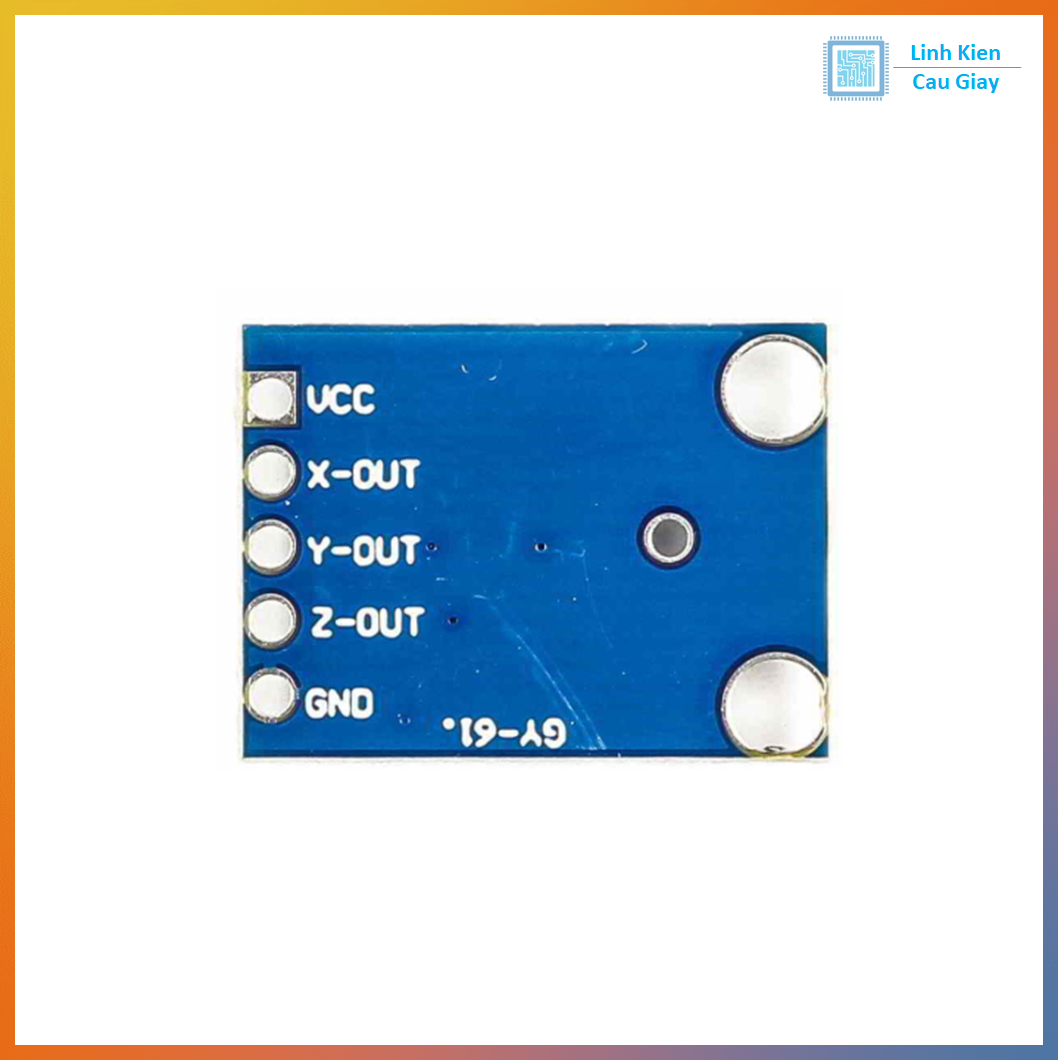

Sơ đồ chân

Module GY-61 thường có 5 chân:

VCC – Nguồn 3.3V ~ 5V.
GND – Mass nguồn.
X – Ngõ ra analog trục X.
Y – Ngõ ra analog trục Y.
Z – Ngõ ra analog trục Z.

Thông số kĩ thuật

Chip cảm biến: ADXL335 – Analog Devices.
Số trục đo: 3 trục (X, Y, Z).
Dải đo gia tốc: ±3g.
Điện áp hoạt động: 1.8V – 3.6V (module hỗ trợ 3.3V – 5V).
Ngõ ra: Analog (0 – VCC).
Độ nhạy: ~270 mV/g.
Tiêu thụ điện năng: ~350 μA.
Nhiệt độ hoạt động: -40°C ~ +85°C.
Kích thước module: ~20mm × 20mm.

Hướng dẫn sử dụng

Cảm biến đọc theo dạng Analog

Cần hiệu chuẩn để loại bỏ offset do trọng lực.
Gắn module chắc chắn để tránh rung động gây nhiễu.
Nếu dùng với vi điều khiển chỉ có ADC 3.3V, cần đảm bảo VCC của cảm biến phù hợp.
