Mô tả sản phẩm

Module GY-50 sử dụng chip L3G4200D – cảm biến con quay hồi chuyển (Gyroscope) 3 trục của STMicroelectronics, cho phép đo vận tốc góc trên ba trục X, Y, Z.
Cảm biến này có khả năng đo dải ±250, ±500 và ±2000 độ/giây, với độ nhạy và độ ổn định cao. Module giao tiếp qua chuẩn I2C hoặc SPI, dễ dàng kết nối với Arduino, ESP32, STM32 và Raspberry Pi.

GY-50 thường được sử dụng trong robot, drone, hệ thống cân bằng, thiết bị định vị và các ứng dụng đo chuyển động yêu cầu độ chính xác cao.

Ứng dụng

• Drone & máy bay mô hình: Đo và ổn định hướng bay.

• Robot tự cân bằng: Phát hiện và điều chỉnh góc nghiêng.

• Hệ thống điều khiển chuyển động: Nhận diện xoay, lắc, nghiêng.

• Game & VR: Theo dõi chuyển động trong không gian.

• Nghiên cứu khoa học: Ghi nhận dữ liệu vận tốc góc để phân tích.

Sơ đồ chân

Module GY-50 thường có 8 chân (tùy phiên bản có thể khác):

1. VCC – Nguồn 3.3V ~ 5V.

2. GND – Mass nguồn.

3. SCL – Clock I2C.

4. SDA – Data I2C.

5. SDO – Chọn địa chỉ I2C / MISO (SPI).

6. CS – Chọn giao tiếp (CS = HIGH → I2C, CS = LOW → SPI).

7. SDI – MOSI (SPI).

8. SCK – Clock SPI.

Thông số kĩ thuật

• Chip cảm biến: L3G4200D – STMicroelectronics.

• Số trục đo: 3 trục (X, Y, Z).

• Dải đo vận tốc góc: ±250, ±500, ±2000°/s.

• Độ phân giải: 16-bit.

• Điện áp hoạt động: 3.3V – 5V DC.

• Giao tiếp: I2C (địa chỉ mặc định 0x68 hoặc 0x69) / SPI.

• Tốc độ lấy mẫu: Lên đến 800 Hz.

• Nhiệt độ hoạt động: -40°C ~ +85°C.

• Kích thước module: ~20mm × 20mm.

Hướng dẫn sử dụng

Hướng Dẫn

• Cần hiệu chuẩn (calibration) để loại bỏ sai số trôi.

• Gắn module cố định chắc chắn để tránh nhiễu rung.

• Có thể kết hợp với cảm biến gia tốc (MPU6050) để tạo IMU ổn định hơn.

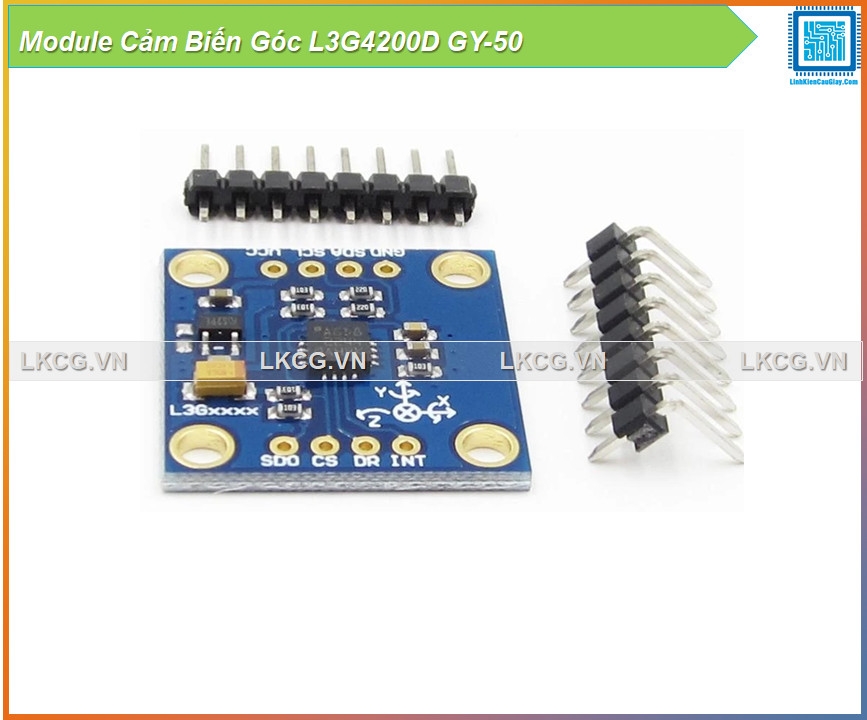

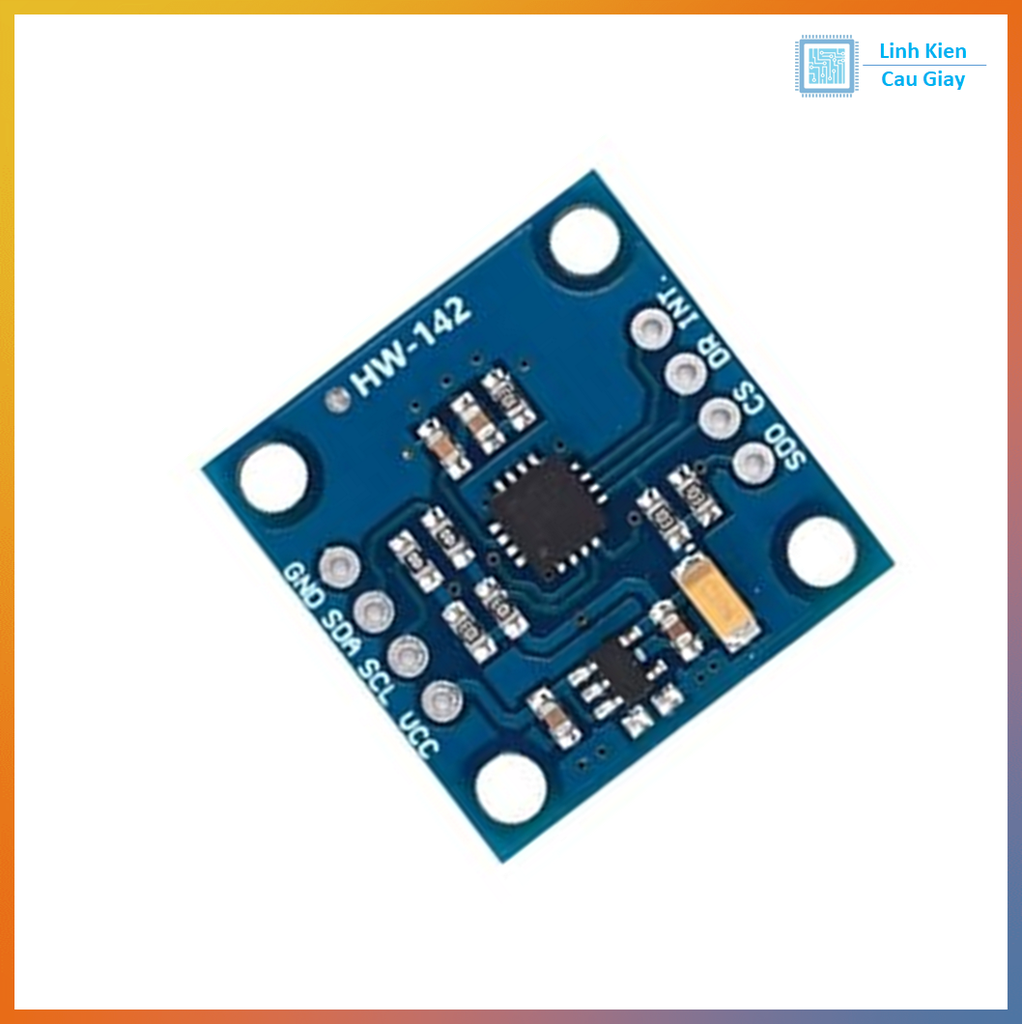

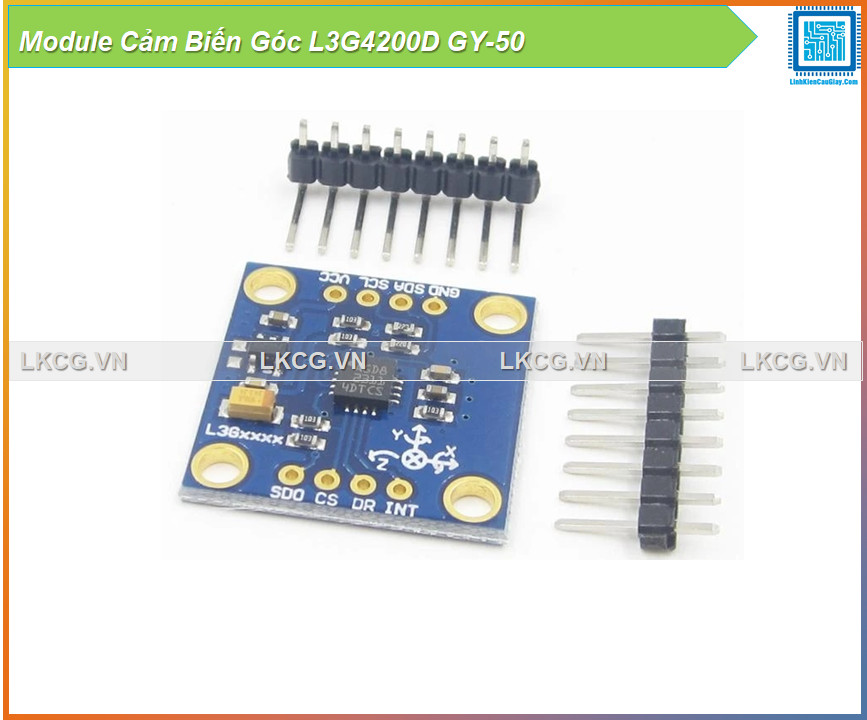

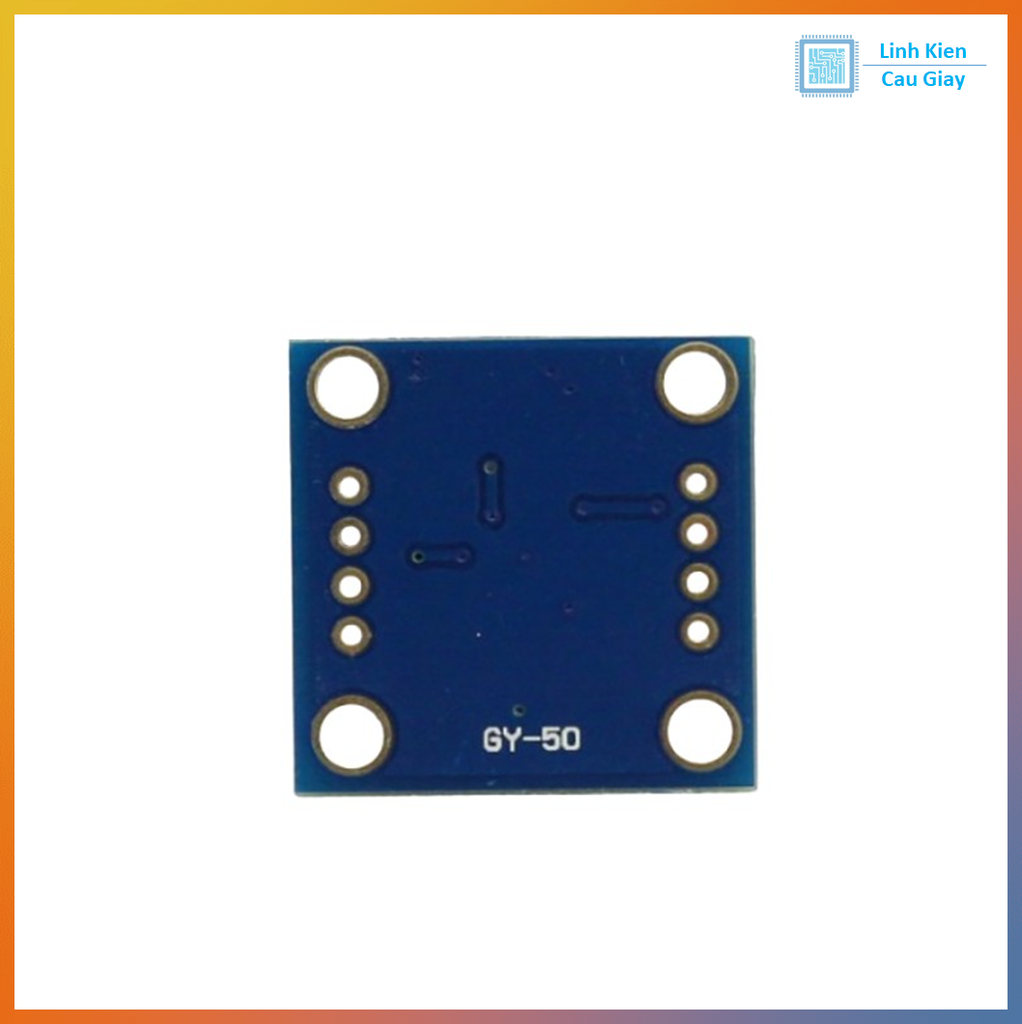

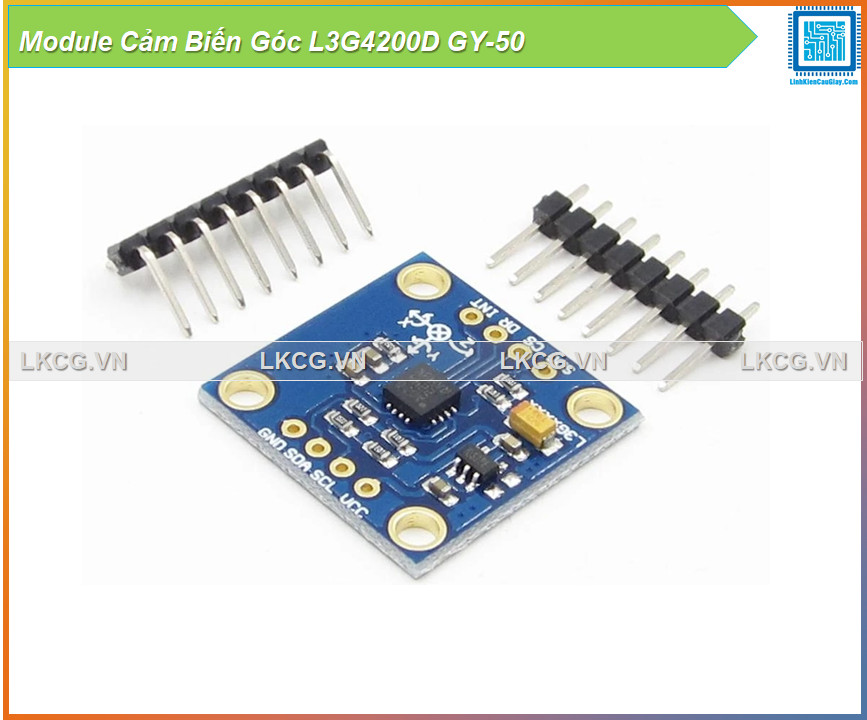

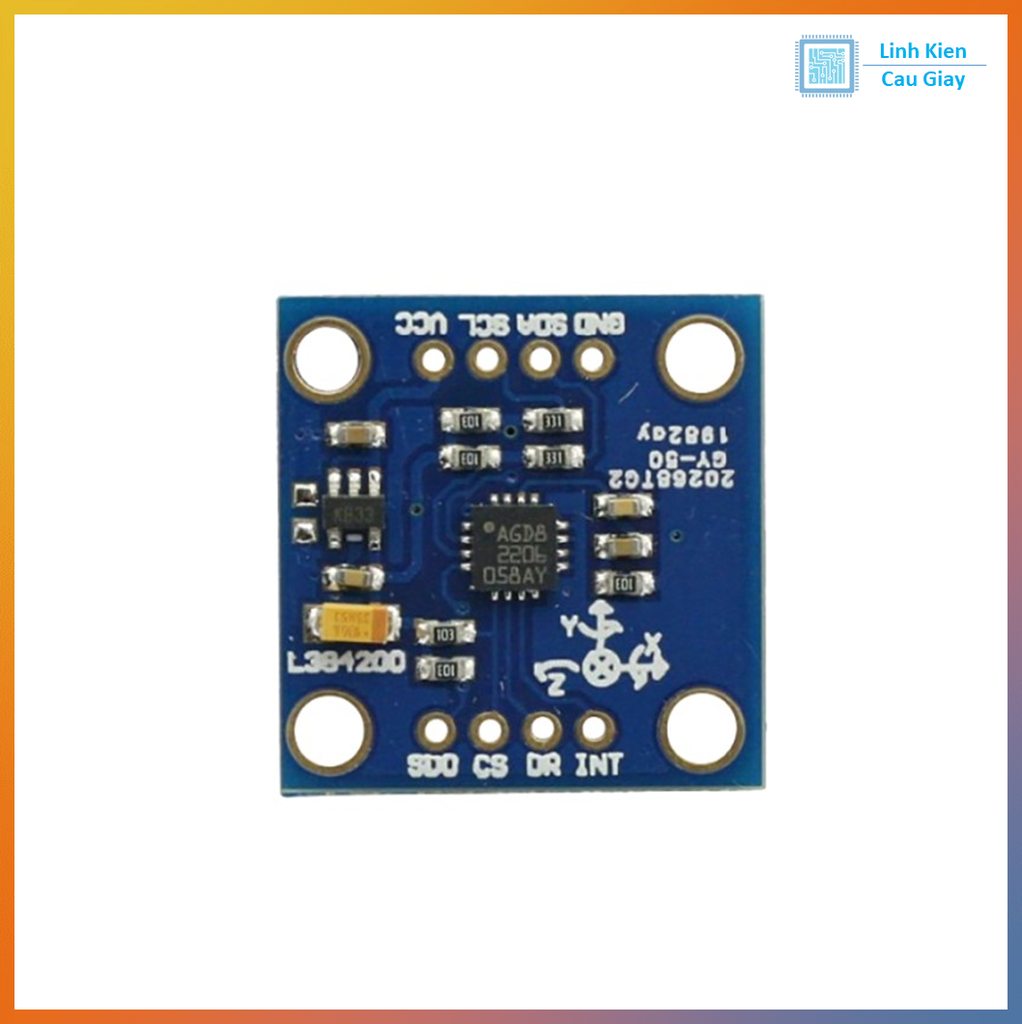

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
