Diode cầu 2W10 2A 1000V chân cắm

Mô tả sản phẩm

Diode cầu 2W10 chân cắm 2A 1000V (Bridge Rectifier) là linh kiện chỉnh lưu AC sang DC dạng tròn 4 chân, rất phổ biến trong các mạch nguồn tuyến tính, adapter, sạc đơn giản, mạch nắn sau biến áp, mạch chống ngược… Ưu điểm của 2W10 là chịu dòng 2A, chịu áp ngược cao 1000V, gắn lắp dễ, phù hợp cả sửa chữa điện tử lẫn DIY.

2W10 là cầu chỉnh lưu 1 pha tích hợp 4 diode trong cùng một linh kiện, giúp biến điện xoay chiều (AC) thành điện một chiều (DC) gọn gàng, ít lỗi đấu nối hơn so với dùng 4 diode rời. Dạng chân cắm tiện hàn, phù hợp lắp trên PCB, nguồn biến áp, mạch sạc và nhiều thiết bị gia dụng.

Ứng dụng

Nguồn AC-DC sau biến áp (nguồn tuyến tính)
Adapter, mạch cấp nguồn DC đơn giản
Mạch sạc/nguồn phụ trợ công suất nhỏ
Mạch nắn dòng cho quạt, motor DC nhỏ (tùy thiết kế)
Sửa chữa bo nguồn, mạch điện gia dụng

Sơ đồ chân

2W10 có 4 chân
1 chân + (DC dương)
1 chân - (DC âm)
2 chân còn lại là ~ ~ (ngõ vào AC)

Cách nhận biết nhanh
Trên mặt linh kiện thường có ký hiệu + và -
Hai chân không phải +/− chính là 2 chân AC (~)

Thông số kĩ thuật

Mã linh kiện: 2W10
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu: 2A
Điện áp ngược tối đa: 1000V (1KV)
Kiểu chân: Chân cắm (through-hole), dạng cầu tròn 4 chân

Hướng dẫn sử dụng

Đấu 2 chân ~ ~ vào nguồn AC từ biến áp/nguồn xoay chiều
Lấy DC ra tại + và - để cấp cho tải
Nên thêm tụ lọc sau cầu diode nếu cần điện DC phẳng hơn (giảm gợn)
Không lắp ngược cực +/− để tránh chập hoặc hỏng mạch

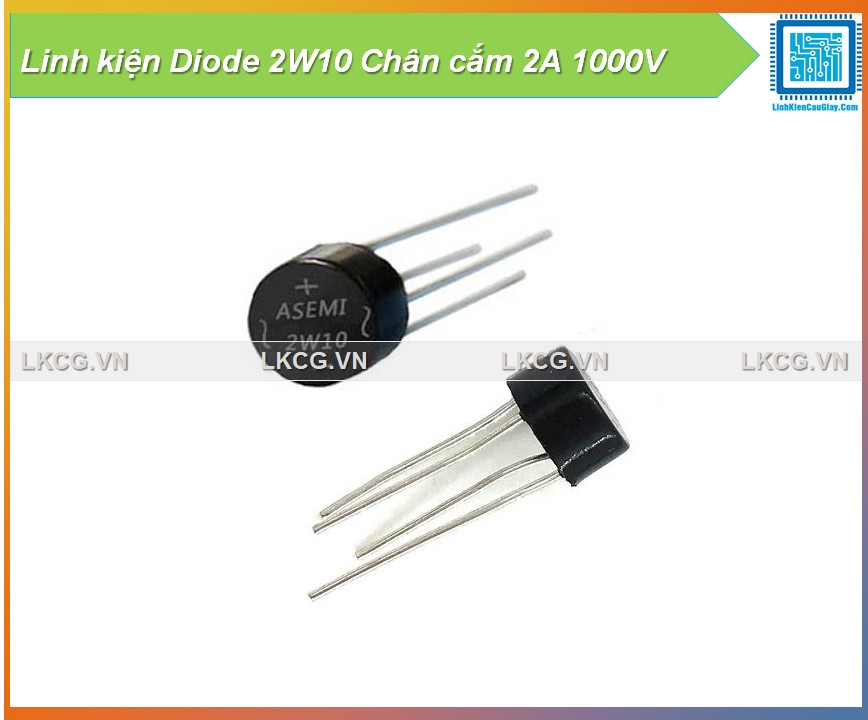

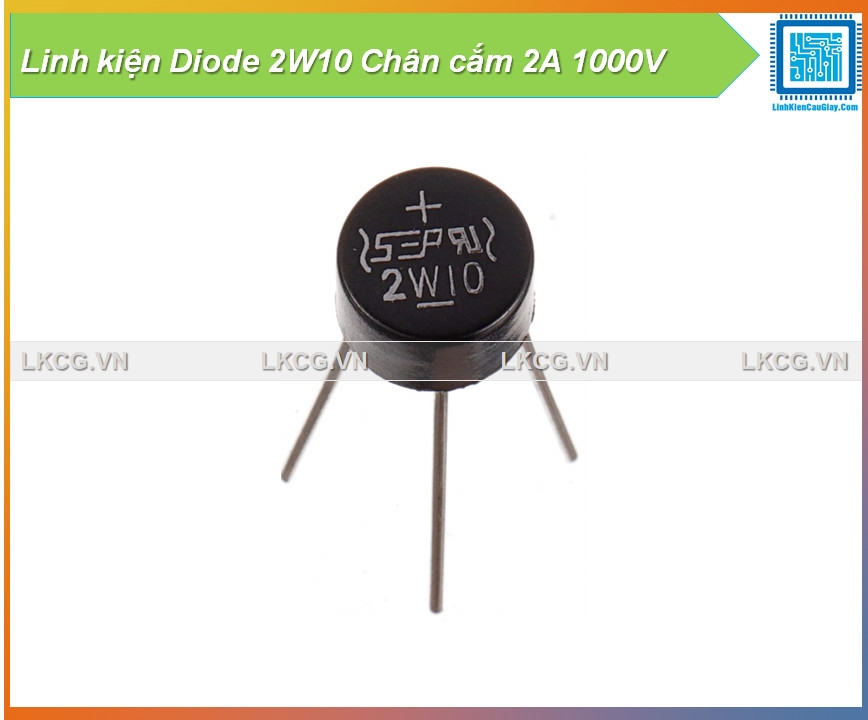

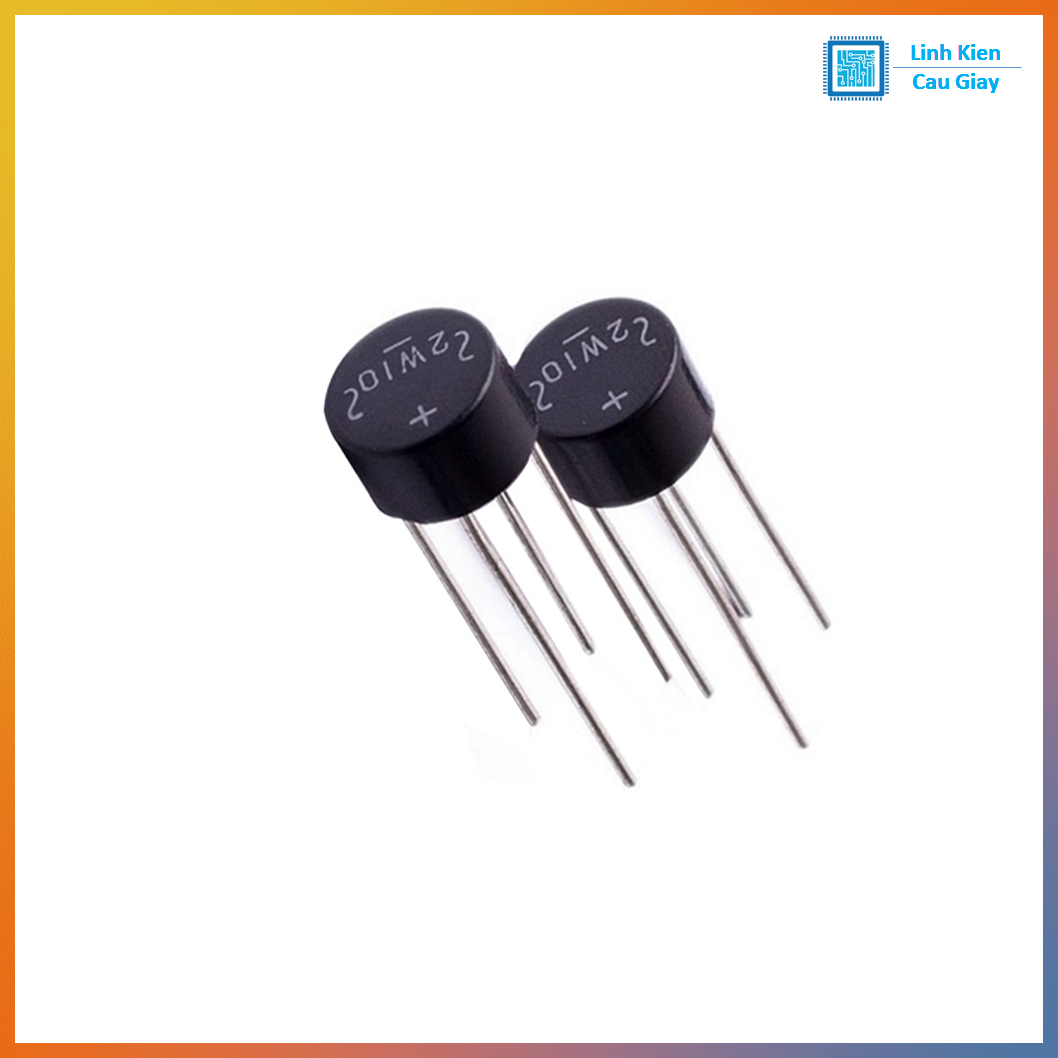

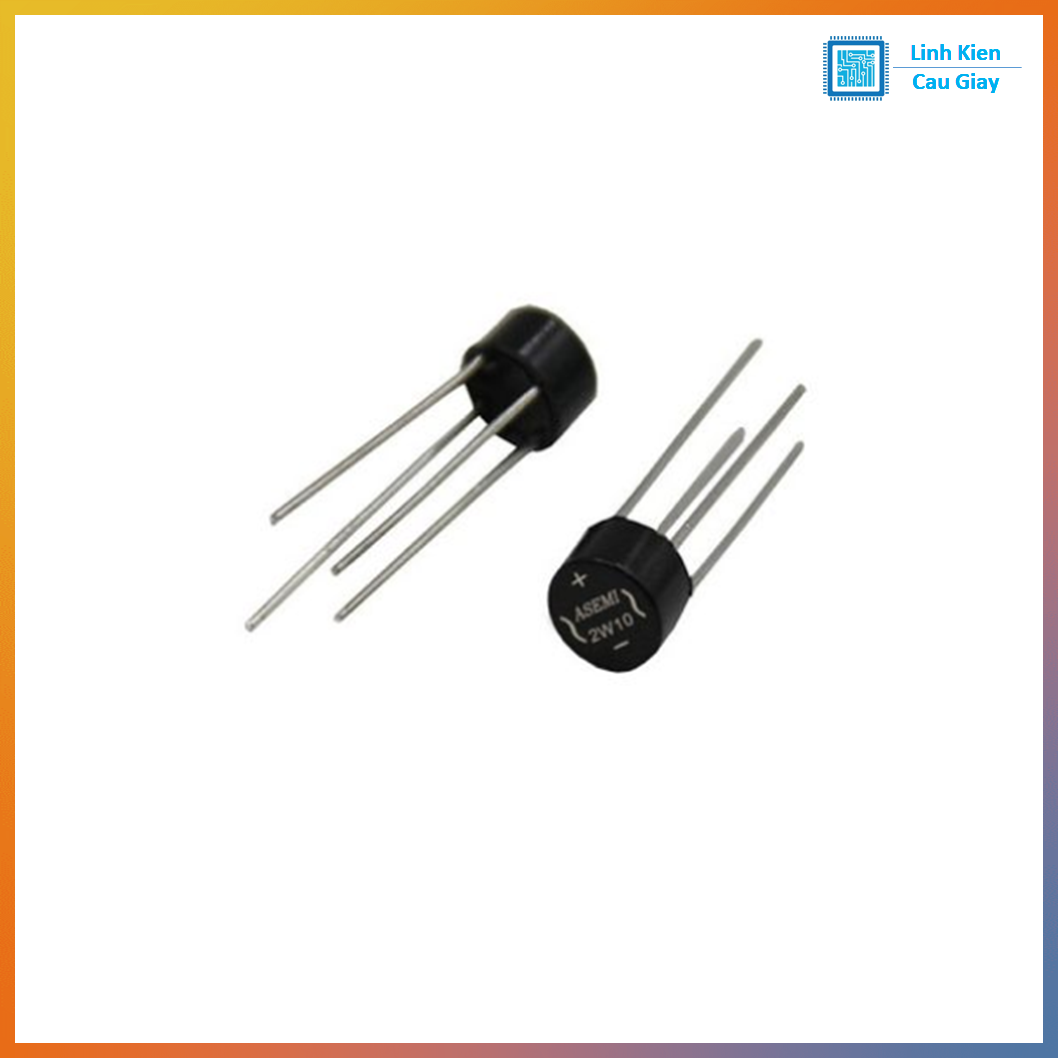

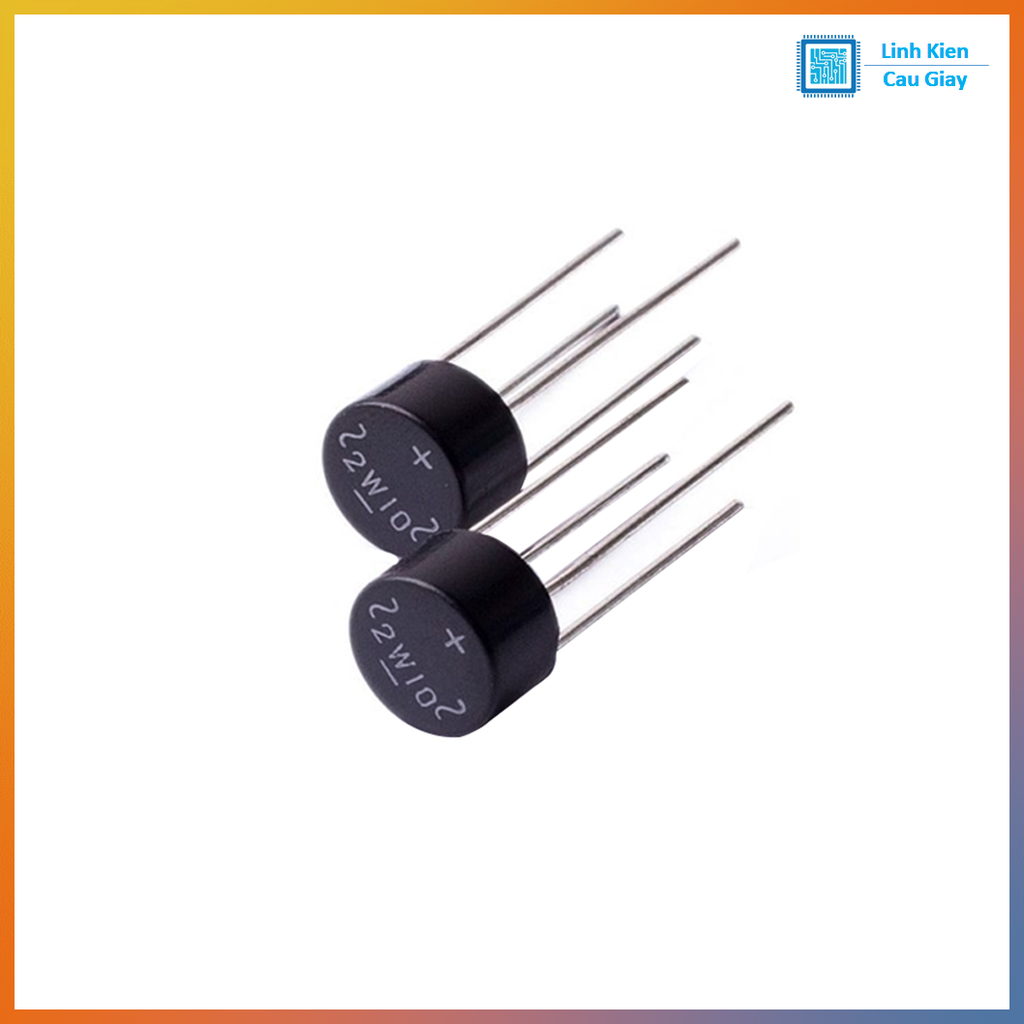

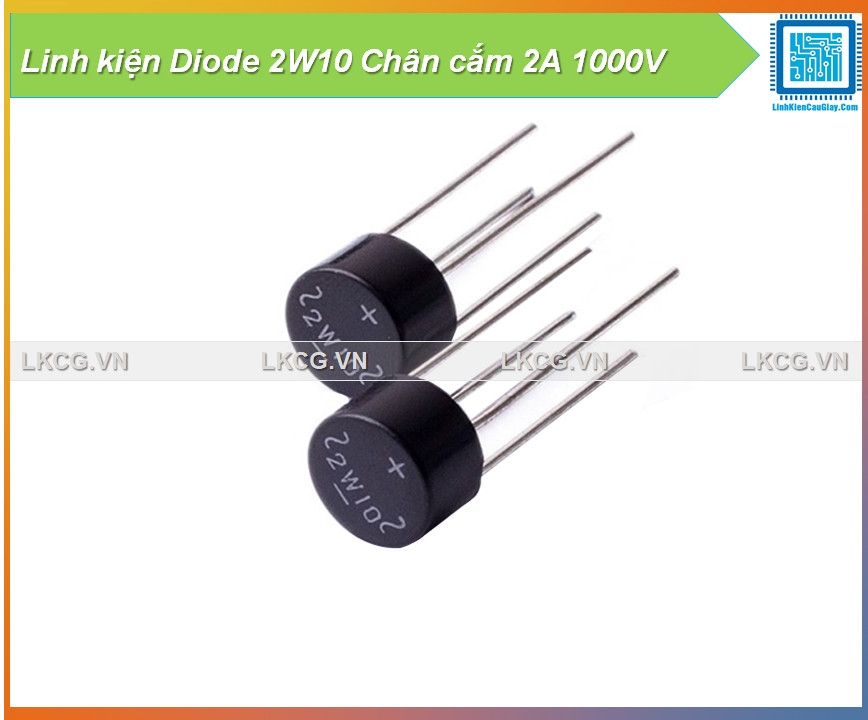

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
