Diode cầu KBU1010 10A 1000V

Mô tả sản phẩm

Diode cầu KBU1010 10A 1000V (1KV) là cầu chỉnh lưu 1 pha dùng để nắn điện AC sang DC cho các mạch nguồn sau biến áp, nguồn tuyến tính, sạc ắc quy nhỏ–vừa, thiết bị gia dụng và sửa chữa điện tử. Dạng vỏ KBU (cầu dẹt, chân cắm) giúp lắp đặt gọn, dễ hàn, ký hiệu chân rõ ràng ~ ~ + -, hoạt động ổn định khi thiết kế đúng tải và có tụ lọc phù hợp.

KBU1010 tích hợp 4 diode trong một khối cầu chỉnh lưu giúp chỉnh lưu toàn kỳ AC→DC ổn định, giảm sai sót đấu nối so với dùng diode rời. Linh kiện chịu dòng 10A, điện áp ngược tối đa 1000V, phù hợp các mạch nguồn phổ thông cần độ bền cao. Vỏ KBU dạng dẹt dễ bố trí trên PCB, thuận tiện cho sửa chữa và chế tạo.

Ứng dụng

Nguồn AC-DC sau biến áp: 5V/12V/24V (tùy thiết kế)
Nguồn tuyến tính: cầu diode + tụ lọc + IC ổn áp
Bộ sạc ắc quy nhỏ–vừa (tùy dòng sạc)
Nguồn DC cấp cho quạt/motor DC công suất vừa
Sửa chữa bo nguồn thiết bị điện tử, ampli, đồ gia dụng

Sơ đồ chân

Ký hiệu thường in trên thân:

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương (V+)

• : DC âm (V-)

Cách đấu nhanh:
2 chân “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → ra DC cấp tải (khuyến nghị thêm tụ lọc để DC phẳng hơn)

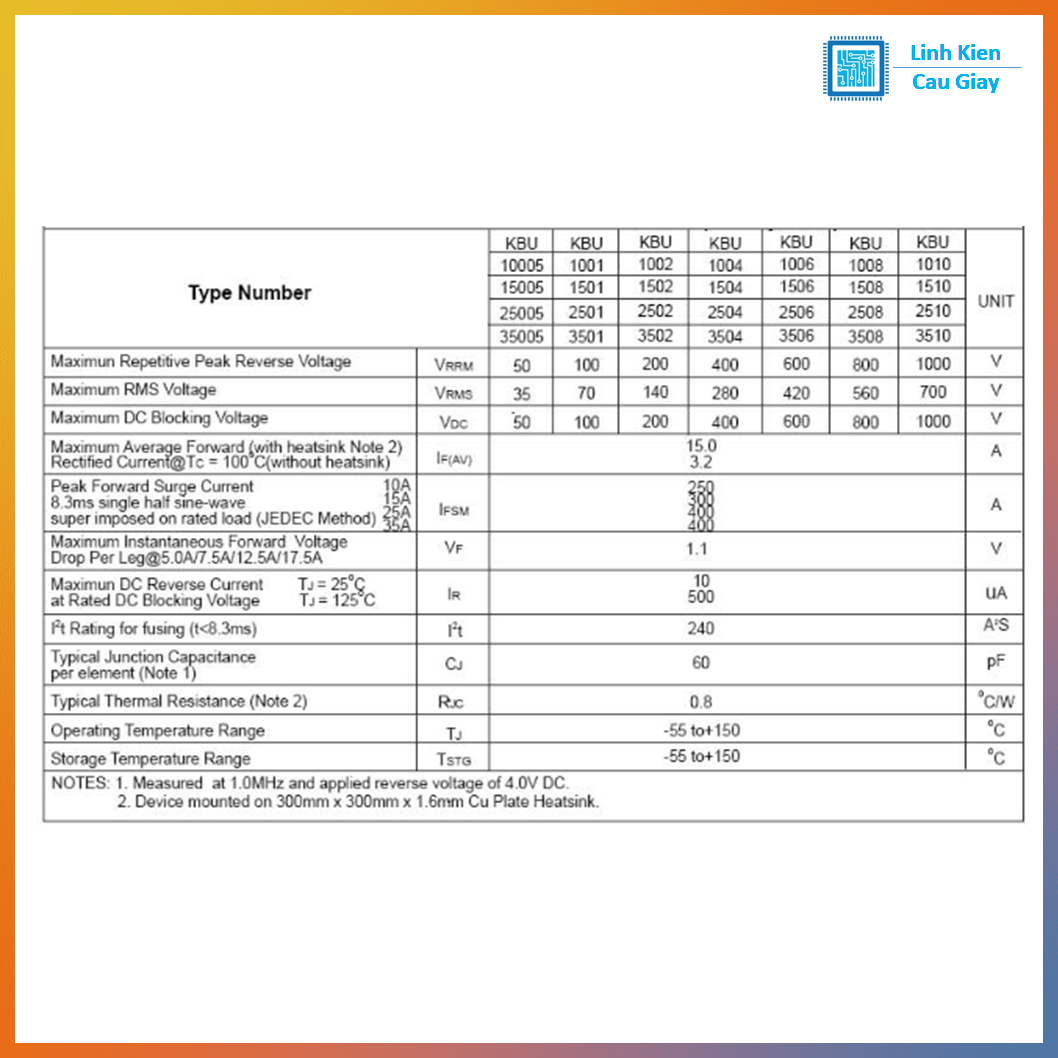

Thông số kĩ thuật

Mã: KBU1010
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu trung bình: 10A
Điện áp ngược cực đại: 1000V (1KV)
Dạng vỏ: KBU (cầu dẹt, chân cắm)

Hướng dẫn sử dụng

Đấu đúng chân ~ ~ + - theo ký hiệu trên thân.
Sau cầu diode nên lắp tụ lọc phù hợp tải để giảm gợn (ripple).
Nếu tải lớn gần 10A: tăng tiết diện dây/đường mạch, đảm bảo thoáng khí; tránh chạy sát định mức lâu khi tản nhiệt kém.
Nên có cầu chì/CB bảo vệ và kiểm tra chập tải trước khi cấp điện.

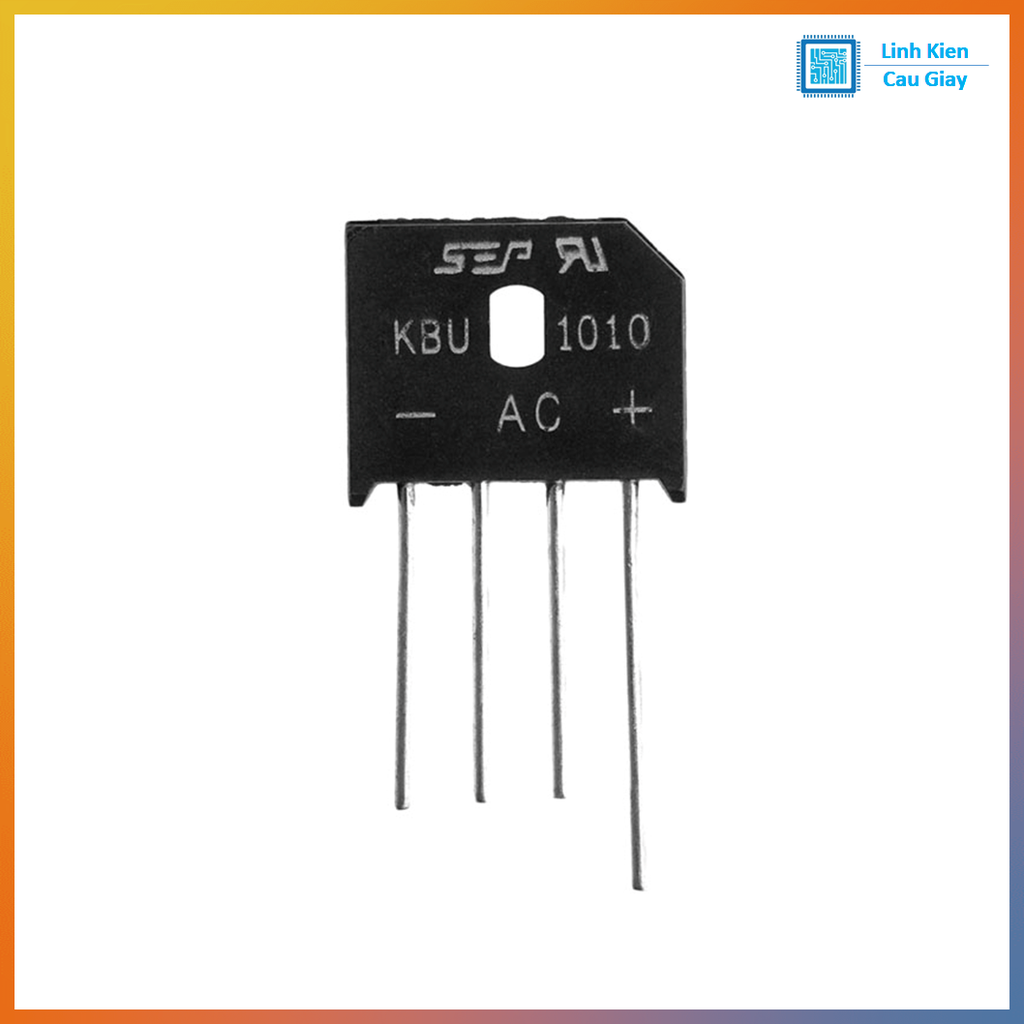

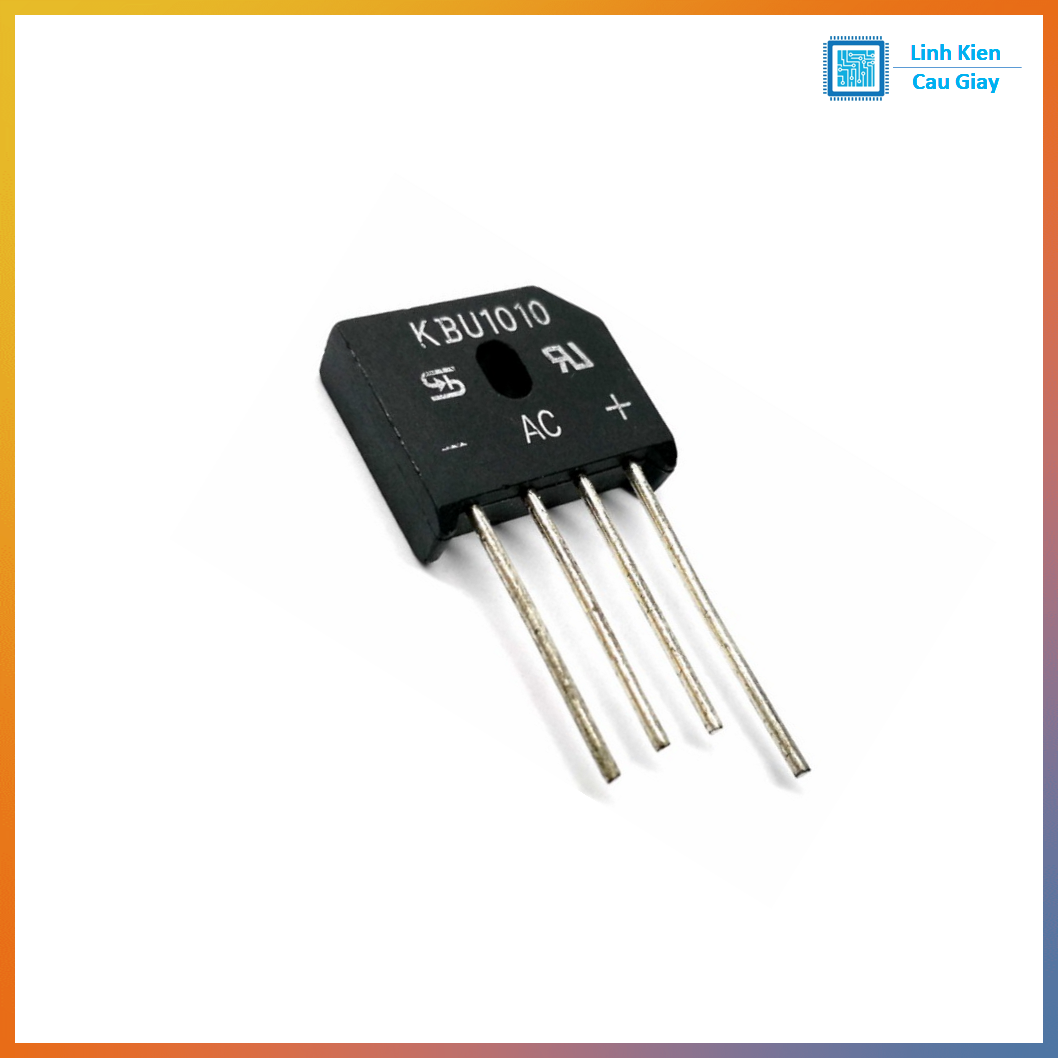

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
