Linh kiện Diode Cầu GBJ1508 (15A 800V)

(Mã SP:PVN3541)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

7.000₫

9.000₫

-22%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

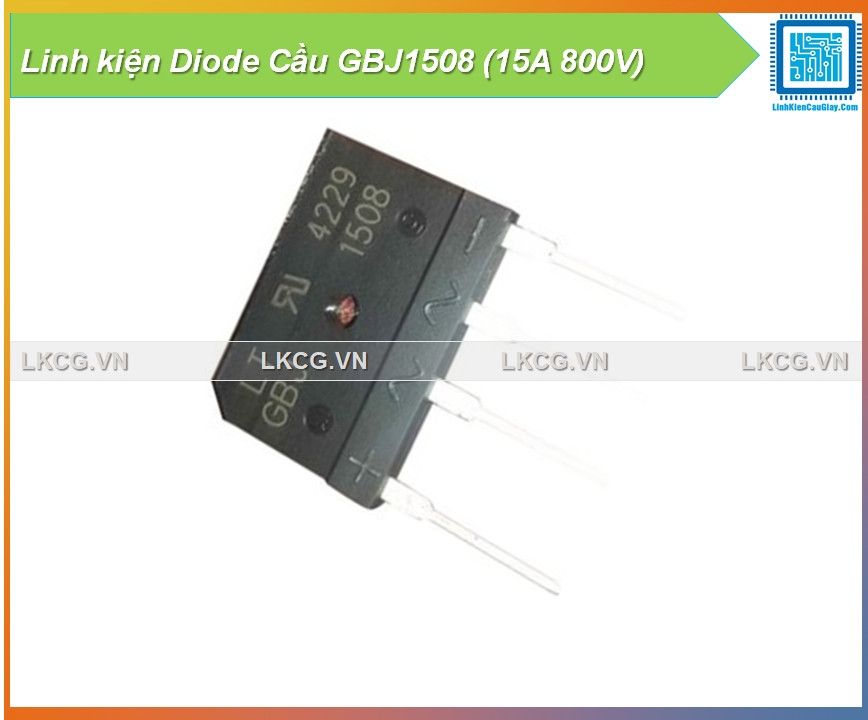

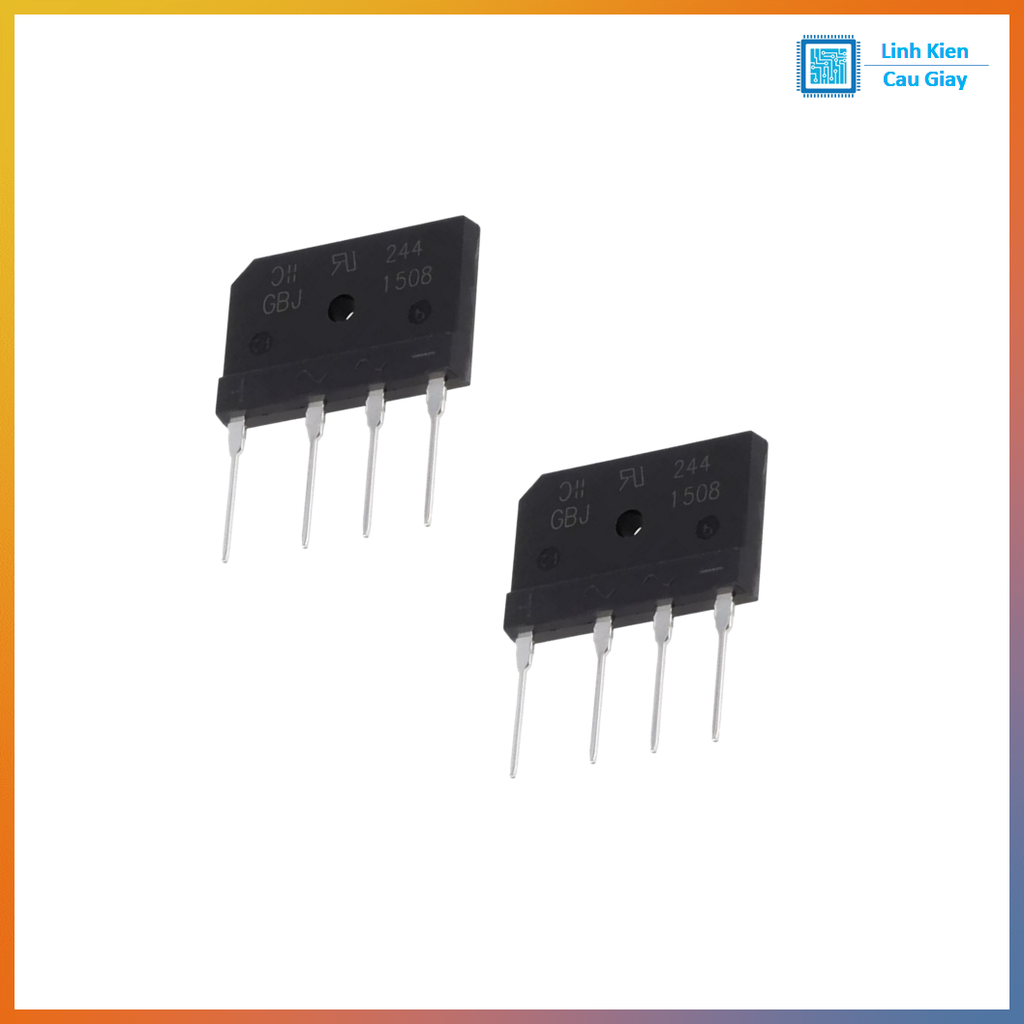

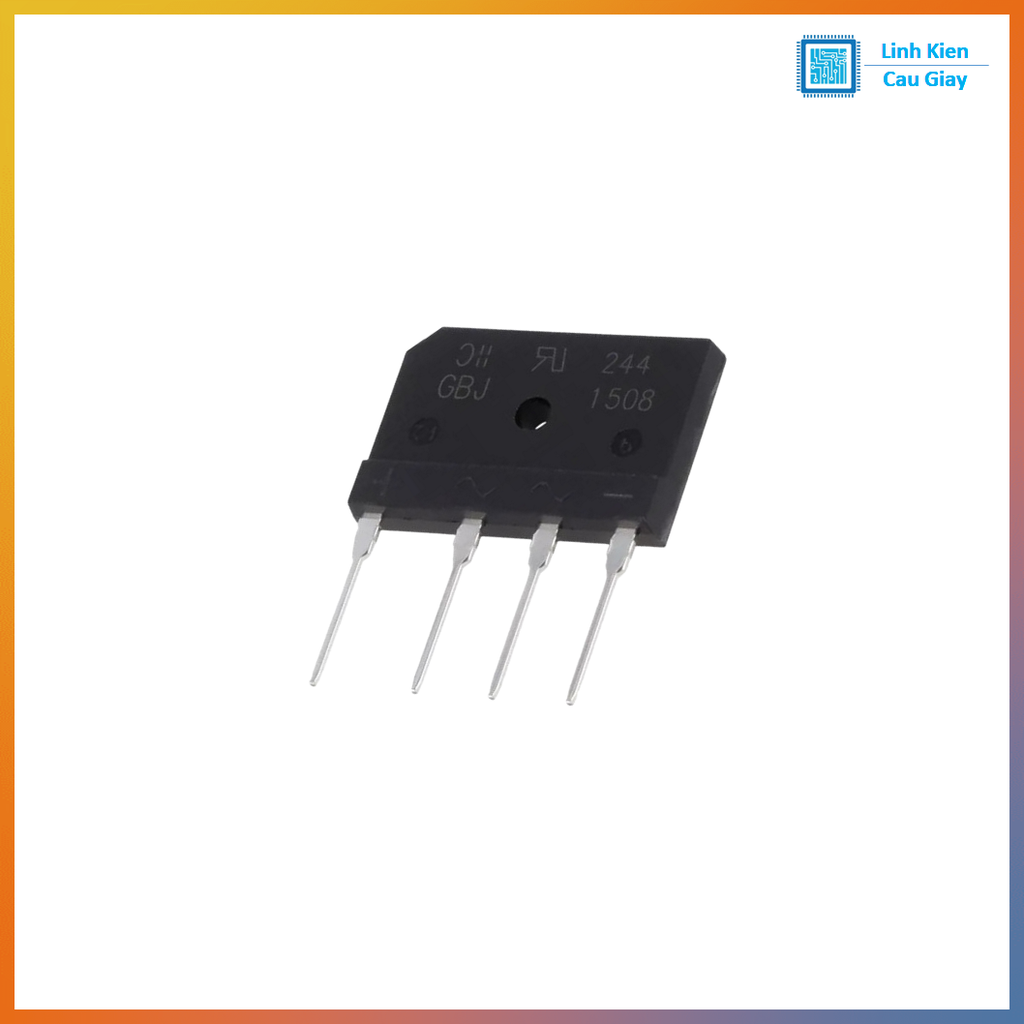

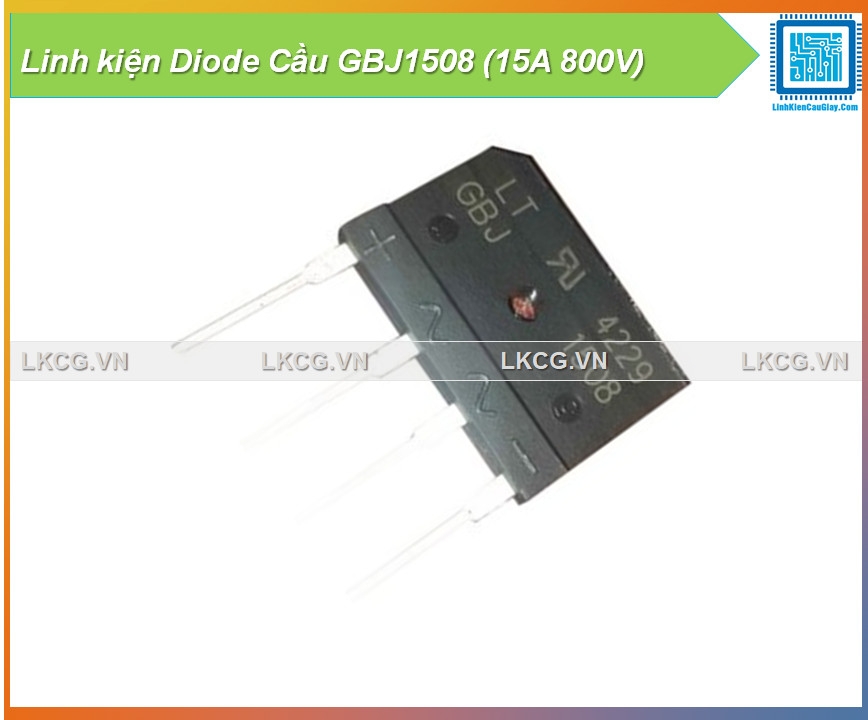

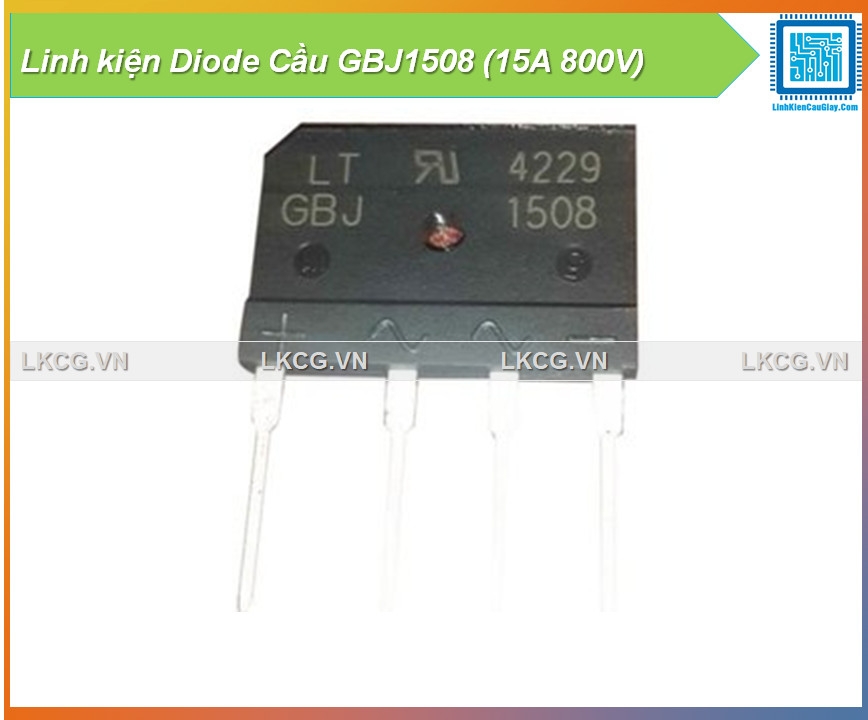

Diode cầu GBJ1508 15A 800V

Mô tả sản phẩm

Diode cầu chỉnh lưu GBJ1508 15A 800V là lựa chọn bền bỉ cho các mạch nguồn AC-DC, nguồn xung, sạc ắc quy, máy hàn, driver motor, thiết bị công nghiệp… Với dòng chịu tải 15A, điện áp ngược tối đa 800V, chuẩn cầu 4 diode giúp chỉnh lưu ổn định, giảm rủi ro cháy nổ khi làm việc với điện lưới. Dạng GBJ chắc chắn, dễ lắp đặt, phù hợp sửa chữa – chế tạo nguồn công suất vừa đến lớn.

GBJ1508 là diode cầu chỉnh lưu 1 pha (full bridge) tích hợp sẵn 4 diode bên trong, dùng để biến đổi điện AC thành DC cho mạch nguồn. Linh kiện có khả năng chịu dòng cao 15A và điện áp ngược lên tới 800V, phù hợp các ứng dụng nguồn công suất, tải cảm (motor), mạch sạc và thiết bị chạy điện lưới. Thân linh kiện dạng GBJ cứng cáp, tản nhiệt tốt khi gắn kèm heatsink/khung kim loại, giúp hoạt động ổn định hơn trong môi trường tải nặng.

Ứng dụng

Chỉnh lưu nguồn cho biến áp, nguồn AC-DC 12V/24V/36V/48V
Nguồn xung, nguồn tuyến tính công suất vừa/lớn
Mạch sạc ắc quy, sạc pin công nghiệp, bộ nạp
Máy hàn, máy kích, thiết bị công nghiệp
Driver điều khiển động cơ DC, tải cảm, quạt công suất
Sửa chữa thiết bị điện dân dụng: UPS, ampli, nguồn tổng, máy bơm…

Sơ đồ chân

GBJ1508 thường có 4 chân/4 cọc ký hiệu ngay trên thân:

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

: Ngõ ra DC dương

: Ngõ ra DC âm

Gợi ý đấu nối:
2 chân “~” nối với 2 dây AC từ biến áp/nguồn xoay chiều
Chân “+” và “-” là DC ra tải (nên kèm tụ lọc để DC mượt hơn)

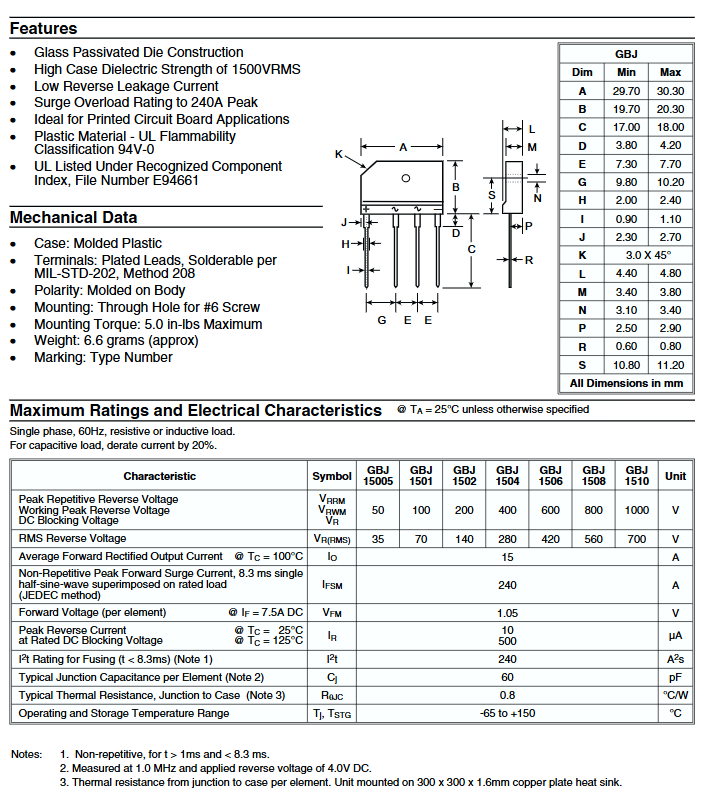

Thông số kĩ thuật

Mã: GBJ1508
Loại: Diode cầu chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu trung bình (IF(AV)): 15A
Điện áp ngược cực đại (VRRM): 800V
Chân: ~, ~, +, -
Dạng vỏ: GBJ (dạng cầu đứng, dễ bắt/tản nhiệt)
Nhiệt độ làm việc: tùy lô sản xuất (thường dải công nghiệp)

Hướng dẫn sử dụng

Bước 1: Xác định đúng chân “~ ~ + -” trên thân diode cầu.
Bước 2: Đấu 2 chân “~” vào AC (từ biến áp/nguồn xoay chiều).
Bước 3: Lấy DC ra tại “+” và “-” cấp cho tải.
Bước 4 (khuyến nghị): Gắn tụ lọc sau cầu diode để giảm gợn (ví dụ 470µF–6800µF tùy công suất).
Bước 5: Nếu tải lớn, cần:
Gắn tản nhiệt/ốp vào khung kim loại, để thoáng khí
Chọn dây đủ tiết diện, siết mối nối chắc
Chừa biên dòng: không chạy sát 15A liên tục nếu không có tản nhiệt tốt
