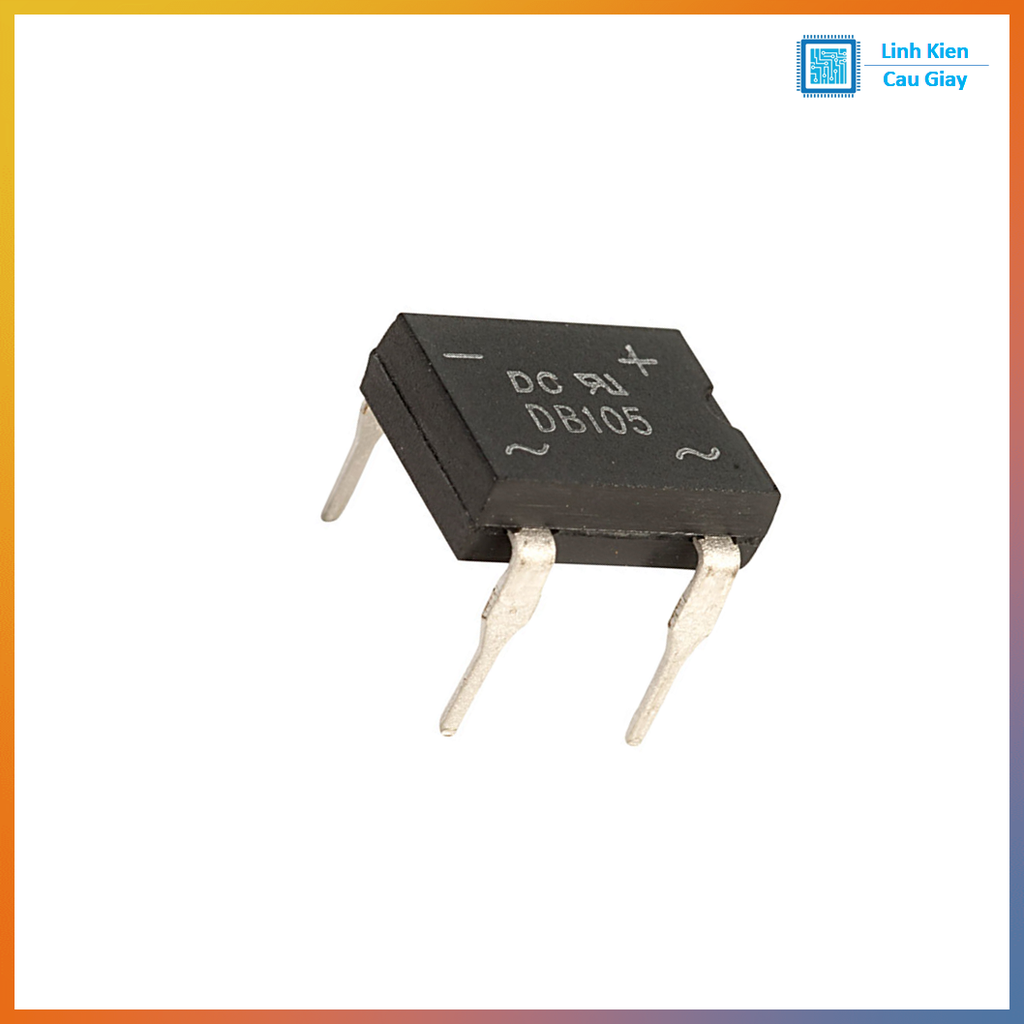

Linh kiện Diode Cầu DB105

Mô tả sản phẩm

Diode cầu DB105 là cầu chỉnh lưu 1 pha dạng DB nhỏ gọn, dùng để nắn AC sang DC cho các mạch nguồn công suất nhỏ như adapter, nguồn tuyến tính, bo điều khiển, mạch sạc đơn giản, thiết bị gia dụng… DB105 dễ lắp PCB, ký hiệu chân rõ ~ ~ + -, rất phù hợp cho sửa chữa và DIY điện tử.

DB105 tích hợp 4 diode trong một khối cầu chỉnh lưu, giúp chỉnh lưu toàn kỳ AC→DC ổn định, tiết kiệm diện tích và giảm sai sót đấu nối so với dùng 4 diode rời. Dạng vỏ DB thường dùng trong các bo nguồn nhỏ, mạch cấp nguồn phụ cho thiết bị dân dụng và các mạch điện tử phổ thông.

Ứng dụng

Nguồn AC-DC sau biến áp công suất nhỏ
Adapter, mạch cấp nguồn cho bo mạch điều khiển
Mạch sạc đơn giản (tùy thiết kế dòng sạc)
Mạch nắn cho thiết bị gia dụng, đồ điện tử dân dụng
Sửa chữa bo nguồn, bo mạch điện tử

Sơ đồ chân

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương

• : DC âm

Cách đấu:
2 chân “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → DC ra tải (khuyến nghị kèm tụ lọc để DC mượt)

Thông số kĩ thuật

Mã: DB105
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu: thường khoảng 1A (phổ biến với dòng DB1xx)
Điện áp ngược cực đại: thường 600V với mã “105” (tùy hãng/lot)
Dạng vỏ: DB (chân cắm)

Hướng dẫn sử dụng

Đấu 2 chân “~” vào AC, lấy DC tại “+ / -”.
Lắp tụ lọc sau cầu diode để giảm gợn (ripple) nguồn DC.
Kiểm tra đúng cực và đúng chân trước khi cấp điện.
Nếu tải cao hoặc chạy liên tục, cân nhắc cầu diode dòng lớn hơn để bền.

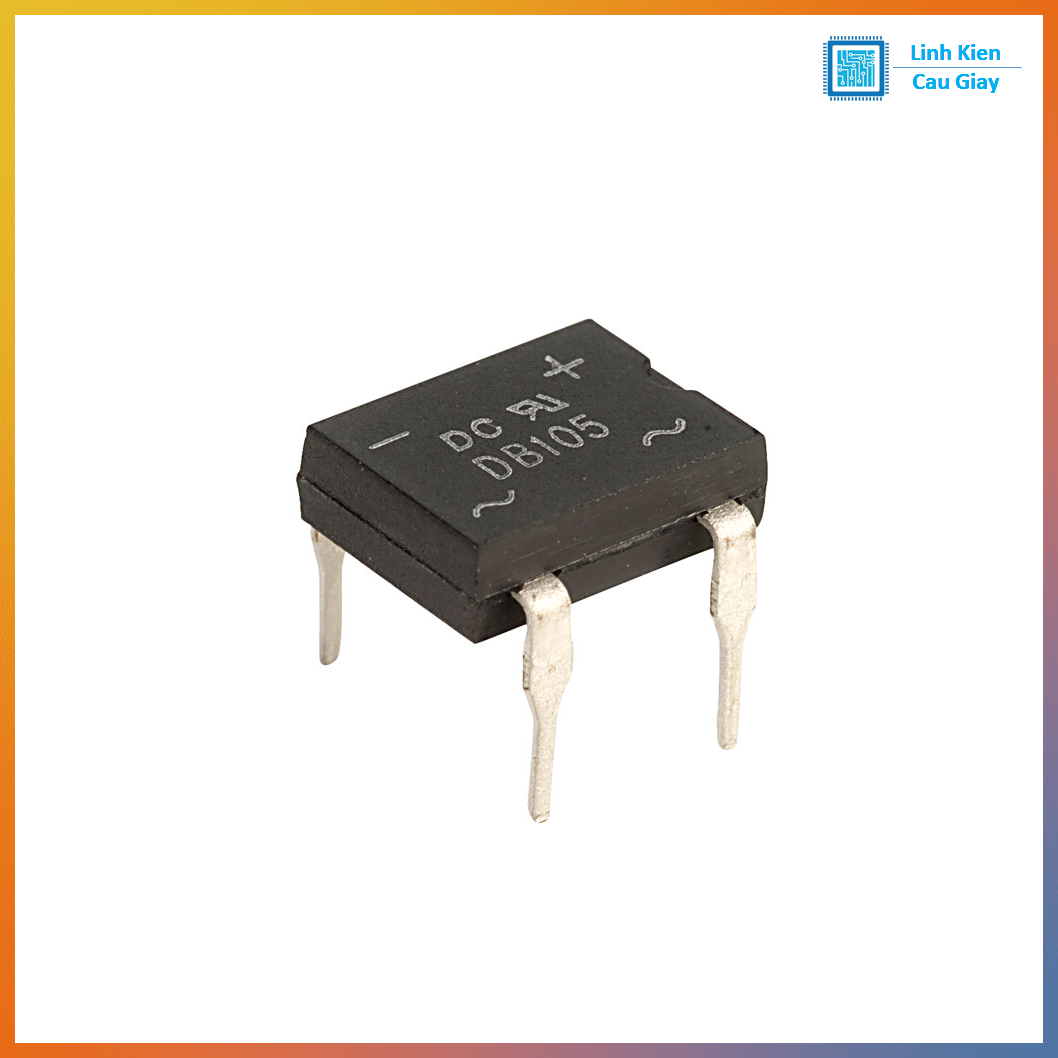

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
