Linh kiện Diode KBPC2510 25A 1000V

Mô tả sản phẩm

Diode cầu KBPC2510 25A 1000V là cầu chỉnh lưu 1 pha công suất dùng để nắn điện AC sang DC cho các mạch nguồn sau biến áp, bộ sạc ắc quy, nguồn DC công nghiệp, motor DC, UPS/inverter và các hệ thống tải vừa. Với dòng chịu tải 25A và điện áp ngược tối đa 1000V, KBPC2510 dạng cầu vuông có lỗ bắt vít giúp lắp chắc chắn lên heatsink/khung kim loại để tản nhiệt, tăng độ bền khi chạy tải liên tục.

KBPC2510 tích hợp 4 diode trong một khối cầu chỉnh lưu, cho phép chỉnh lưu toàn kỳ từ AC sang DC ổn định. Vỏ KBPC dạng khối vuông, thường có 4 cọc đấu dây ký hiệu ~ ~ + - và lỗ bắt vít ở giữa để cố định/tản nhiệt. Rất phù hợp cho sửa chữa – chế tạo nguồn chỉnh lưu dòng lớn 10A–25A, dễ lắp đặt và đấu nối chắc chắn.

Ứng dụng

Nguồn AC-DC sau biến áp: nguồn 12V/24V/36V/48V (tùy thiết kế)
Bộ sạc ắc quy công suất vừa (tùy dòng sạc)
Nguồn DC cấp motor, máy bơm DC, tải công nghiệp
UPS, inverter, nguồn tổng, máy kích
Các dự án DIY cần cầu chỉnh lưu 20A–25A

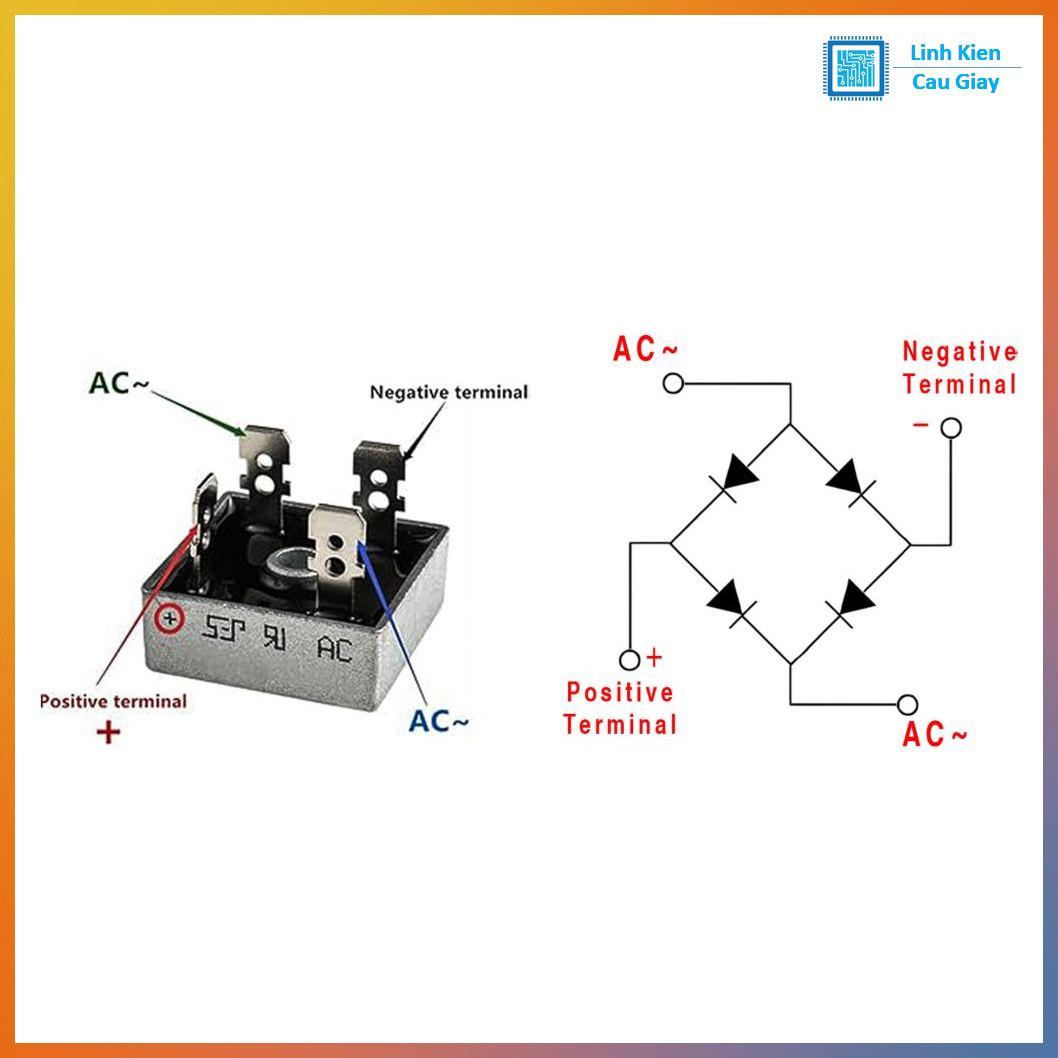

Sơ đồ chân

Ký hiệu thường in trên thân:

~ ~ + -

~ : Ngõ vào AC (2 cọc AC)

• : DC dương (V+)

• : DC âm (V-)

Cách đấu nhanh:
2 cọc “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → ra DC cấp tải (có thể kèm tụ lọc để DC mượt hơn)

Thông số kĩ thuật

Mã: KBPC2510
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu trung bình (IF(AV)): 25A
Điện áp ngược cực đại (VRRM): 1000V
Dạng vỏ: KBPC (khối vuông, lỗ bắt vít tản nhiệt)
Kiểu đấu nối: cọc/ốc bắt dây (tùy phiên bản)

Hướng dẫn sử dụng

Bắt tản nhiệt: nên bắt vào tấm nhôm/heatsink bằng vít, tải càng cao càng cần tản nhiệt tốt.
Chọn dây đúng: dùng dây đủ tiết diện, cos siết chặt để tránh phát nhiệt ở mối nối.
Bảo vệ nguồn: dùng cầu chì/CB phù hợp, kiểm tra chập tải trước khi cấp điện.
Chừa biên an toàn: nếu chạy tải liên tục lớn, tránh vận hành sát 25A khi không có tản nhiệt/thoáng khí.

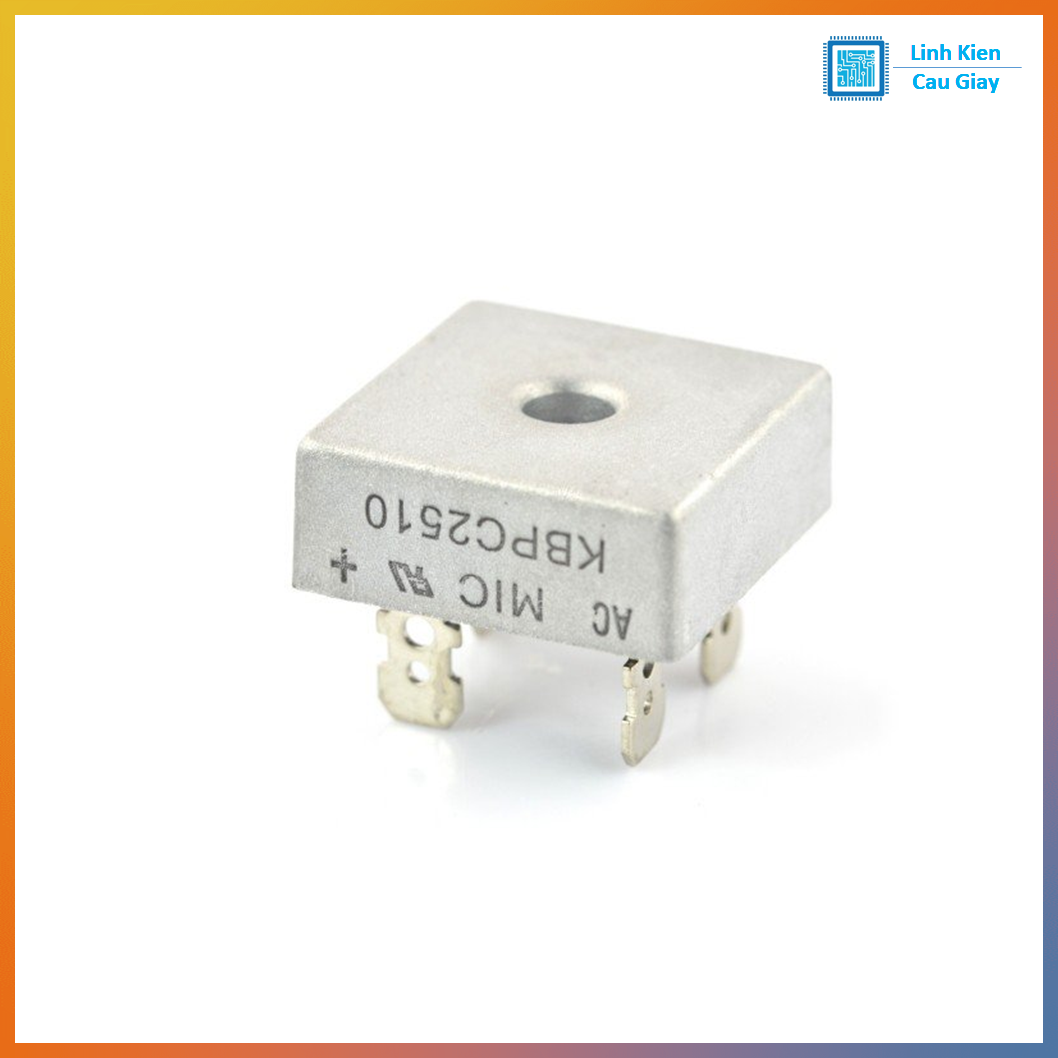

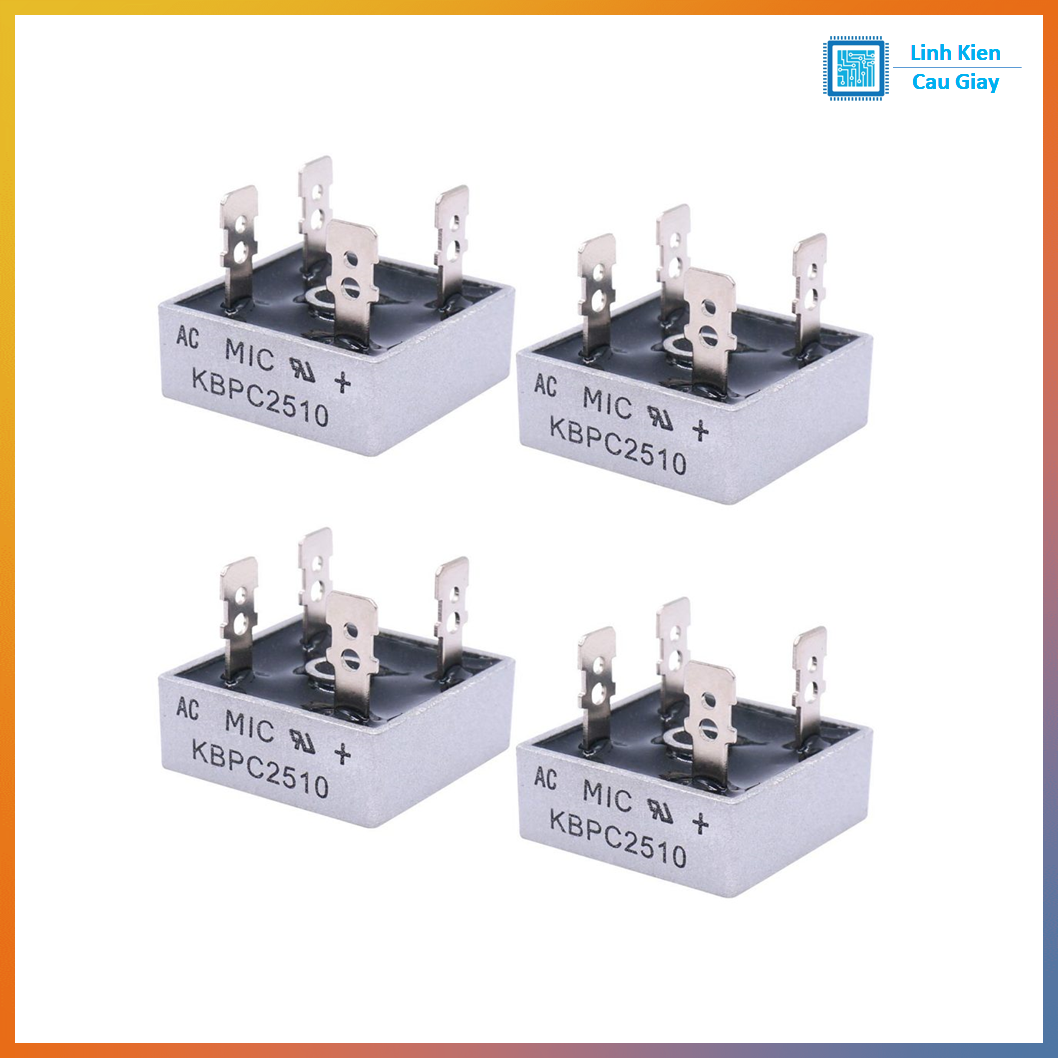

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
