Cầu diode chỉnh lưu DB207

Mô tả sản phẩm

Diode cầu DB207 là cầu chỉnh lưu 1 pha dạng DB phổ biến, dùng để nắn AC sang DC cho các mạch nguồn nhỏ như adapter, nguồn tuyến tính, mạch sạc đơn giản, bo điều khiển, thiết bị gia dụng… Ưu điểm của DB207 là nhỏ gọn, dễ lắp PCB, ký hiệu chân rõ ~ ~ + -, phù hợp sửa chữa và DIY.

DB207 là cầu diode chỉnh lưu tích hợp 4 diode trong một khối, giúp chỉnh lưu toàn kỳ từ AC sang DC ổn định, giảm sai sót đấu nối so với dùng diode rời. Dạng vỏ DB nhỏ gọn, thường dùng trong các bo nguồn công suất nhỏ, mạch cấp nguồn phụ và thiết bị điện tử dân dụng.

Ứng dụng

Nguồn AC-DC sau biến áp công suất nhỏ
Adapter, mạch cấp nguồn cho bo điều khiển
Mạch sạc đơn giản (tùy thiết kế dòng sạc)
Mạch nắn cho quạt/motor nhỏ, thiết bị gia dụng
Sửa chữa bo nguồn, bo mạch điện tử

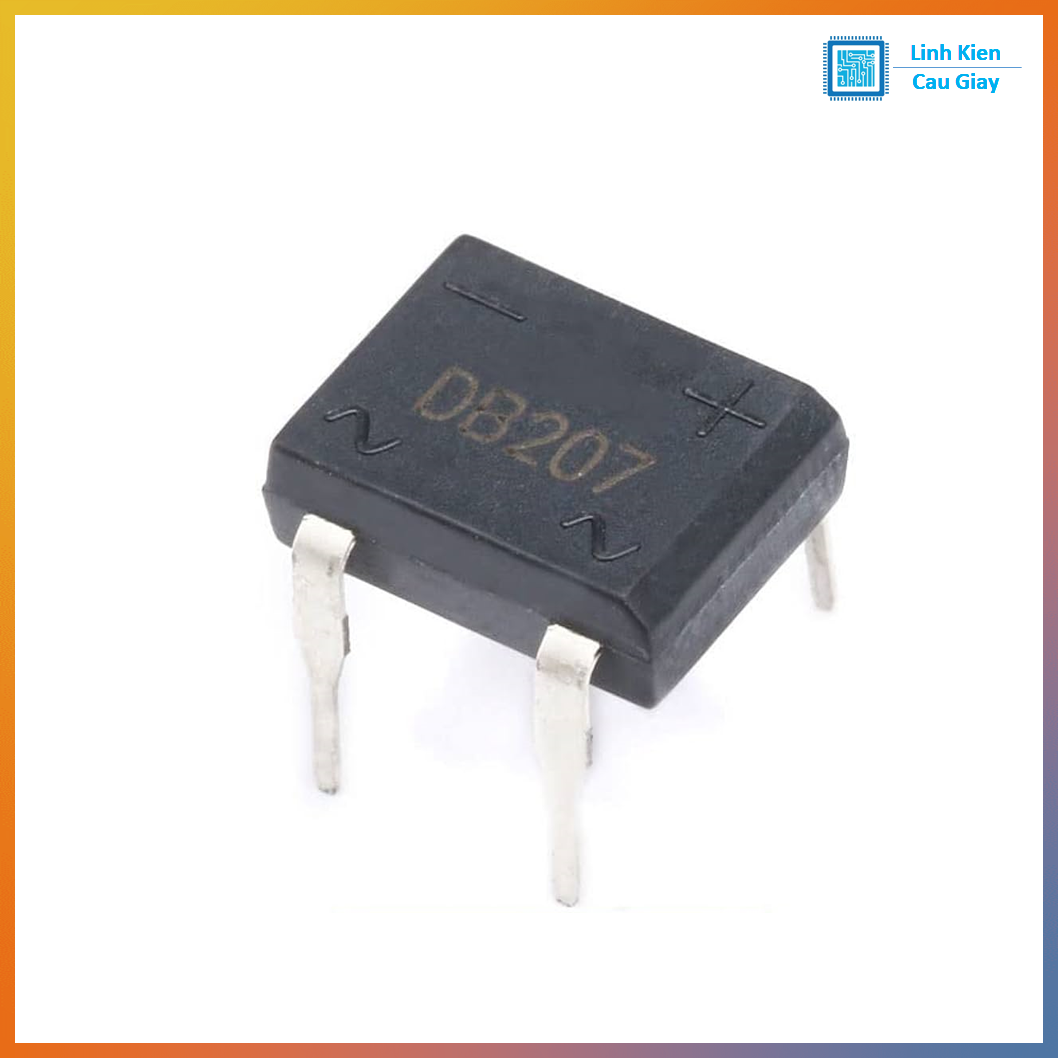

Sơ đồ chân

DB207 thường có 4 chân:

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương

• : DC âm

Cách đấu:
2 chân “~” → AC từ biến áp
“+ / -” → DC ra tải (nên kèm tụ lọc để DC mượt hơn)

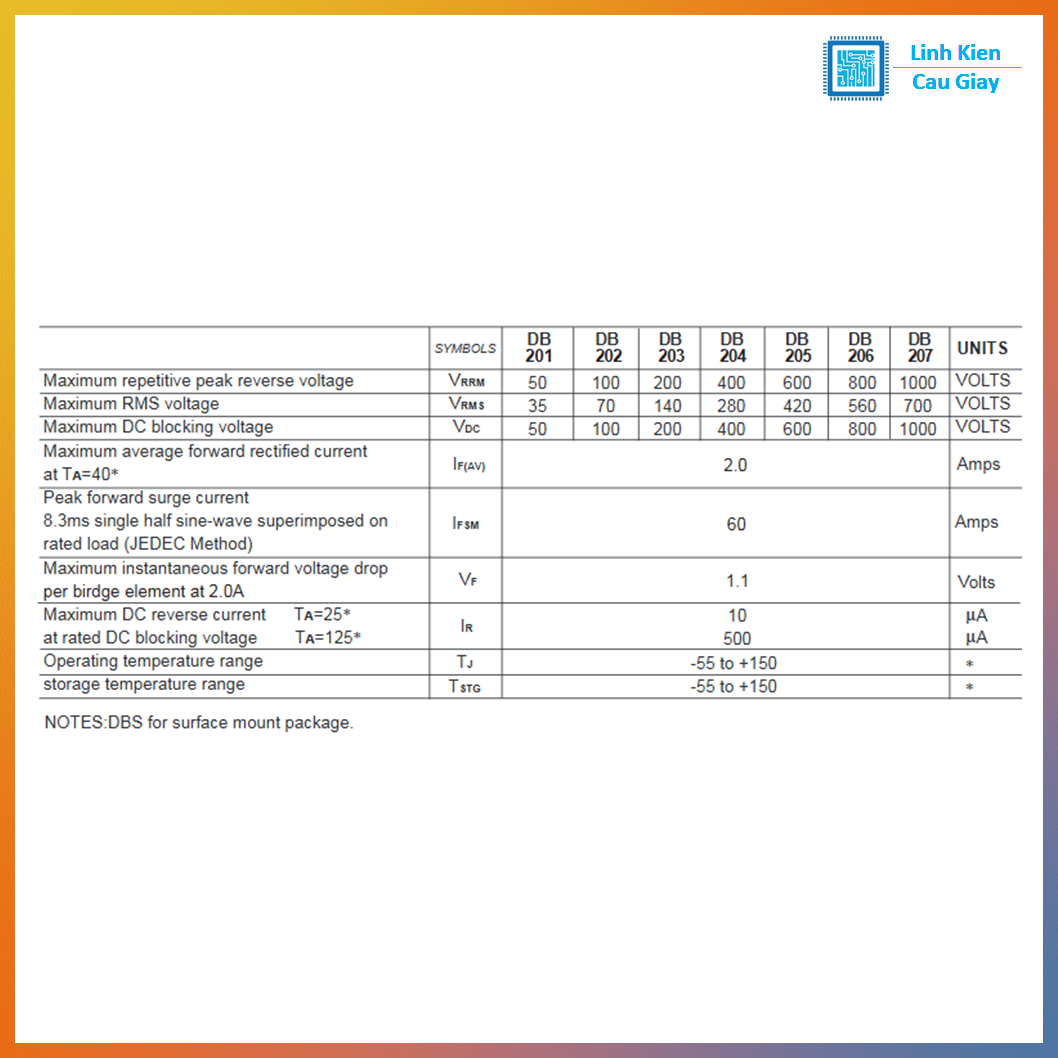

Thông số kĩ thuật

Mã: DB207
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu: thường khoảng 2A (tùy dòng DB2xx phổ biến)
Điện áp ngược cực đại: thường 1000V với mã “207” (tùy hãng/lot)
Dạng vỏ: DB (chân cắm)

Hướng dẫn sử dụng

Xác định đúng chân theo ký hiệu ~ ~ + - in trên thân.
Đấu 2 chân “~” vào AC, lấy DC tại “+ / -”.
Nên lắp tụ lọc sau cầu diode để giảm gợn nguồn DC.
Tránh đấu nhầm cực +/− để không gây chập/hỏng mạch.

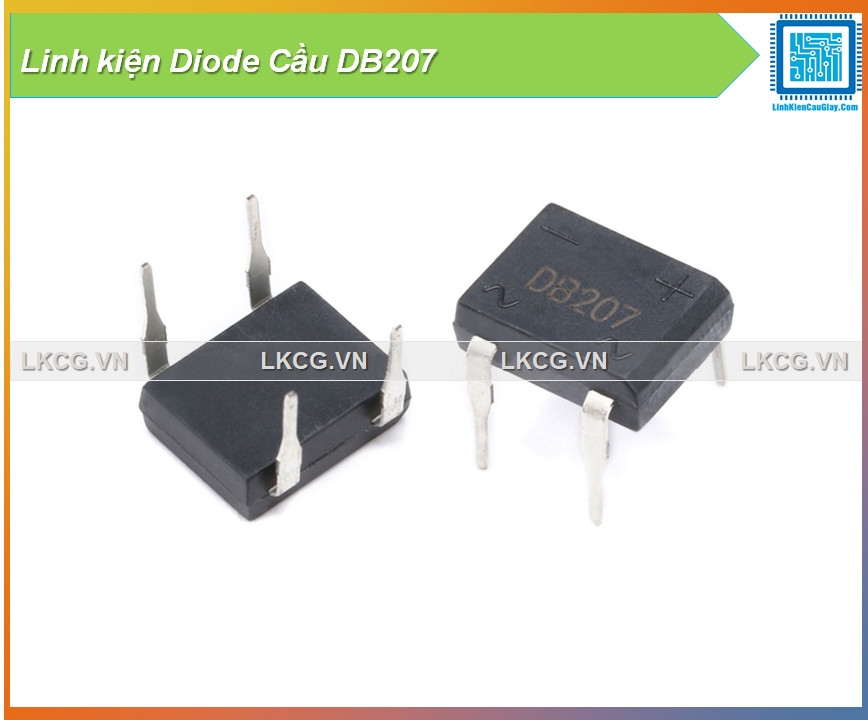

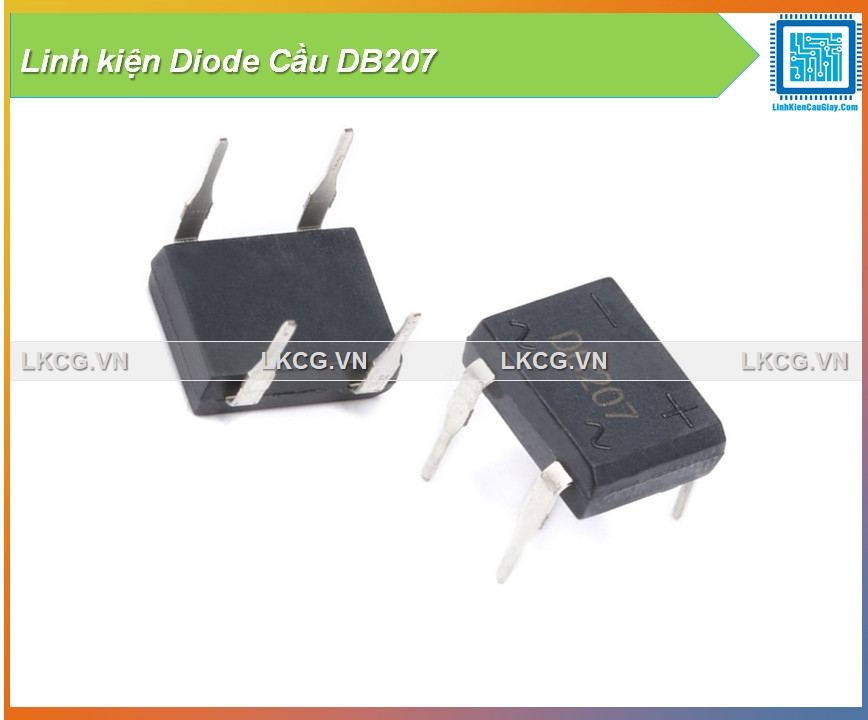

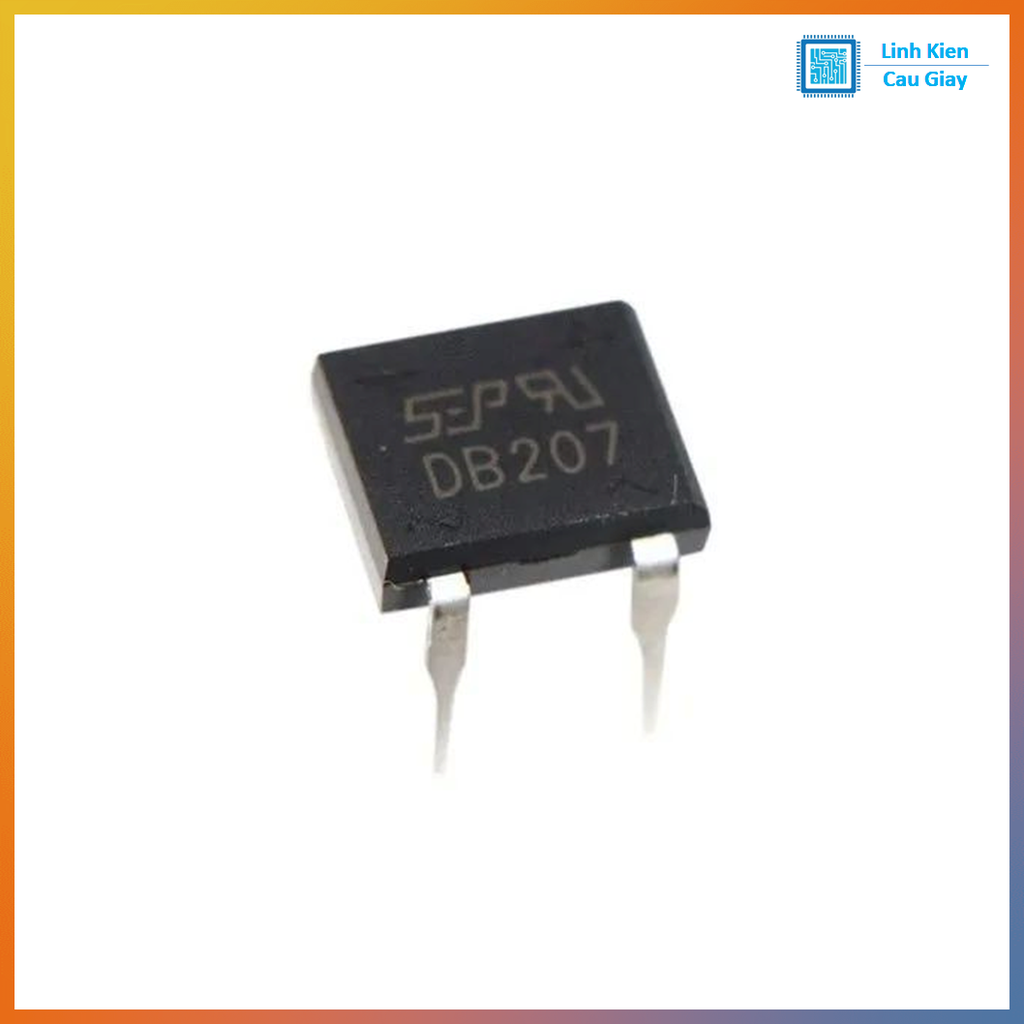

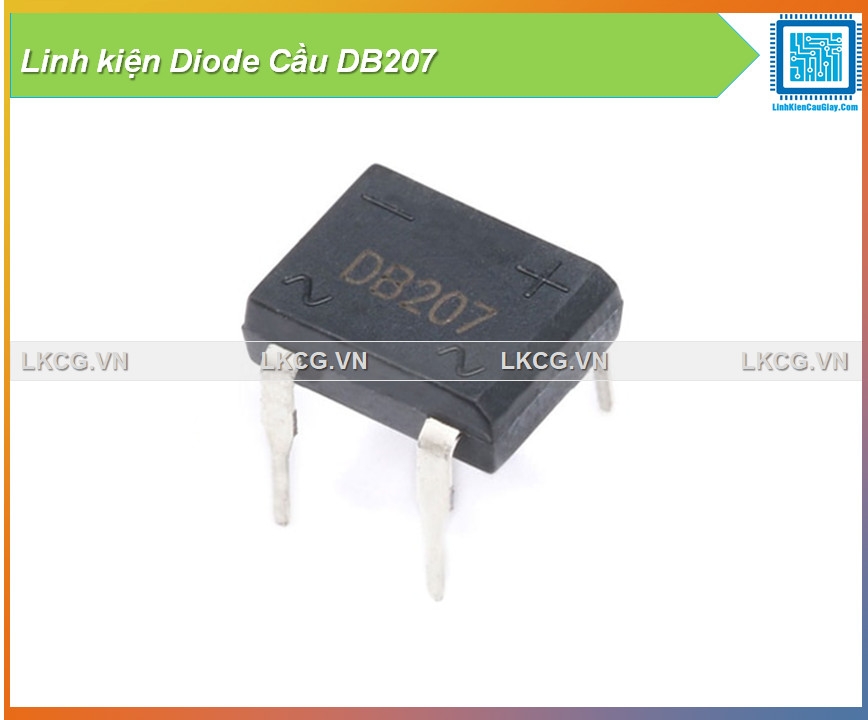

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
