Cầu diode chỉnh lưu KBP307
Cầu nắn dòng KBP307 chân cắm

Mô tả sản phẩm

Diode cầu KBP307 là cầu chỉnh lưu 1 pha dạng KBP nhỏ gọn, dùng để nắn AC sang DC cho các mạch nguồn thông dụng như adapter, nguồn tuyến tính sau biến áp, mạch sạc đơn giản, bo điều khiển, thiết bị gia dụng… KBP307 dễ lắp PCB, chân thẳng hàng, ký hiệu rõ ~ ~ + -, rất phù hợp cho sửa chữa và DIY điện tử.

KBP307 tích hợp 4 diode trong một khối cầu chỉnh lưu, giúp chỉnh lưu toàn kỳ AC→DC ổn định và gọn hơn so với dùng 4 diode rời. Vỏ KBP thường có 4 chân cắm thẳng hàng nên rất tiện hàn lắp và thay thế trên PCB của bộ nguồn/adapter. Phù hợp các mạch nguồn nhỏ cần độ bền và lắp đặt nhanh.

Ứng dụng

Nguồn AC-DC sau biến áp công suất nhỏ
Adapter, bộ cấp nguồn cho bo điều khiển
Mạch sạc đơn giản, nguồn phụ trợ
Bo nguồn thiết bị gia dụng, mạch đèn LED cơ bản (tùy thiết kế)
Sửa chữa mạch nguồn, đồ điện tử dân dụng

Sơ đồ chân

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương

• : DC âm

Cách đấu:
2 chân “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → DC ra tải (khuyến nghị thêm tụ lọc để DC mượt hơn)

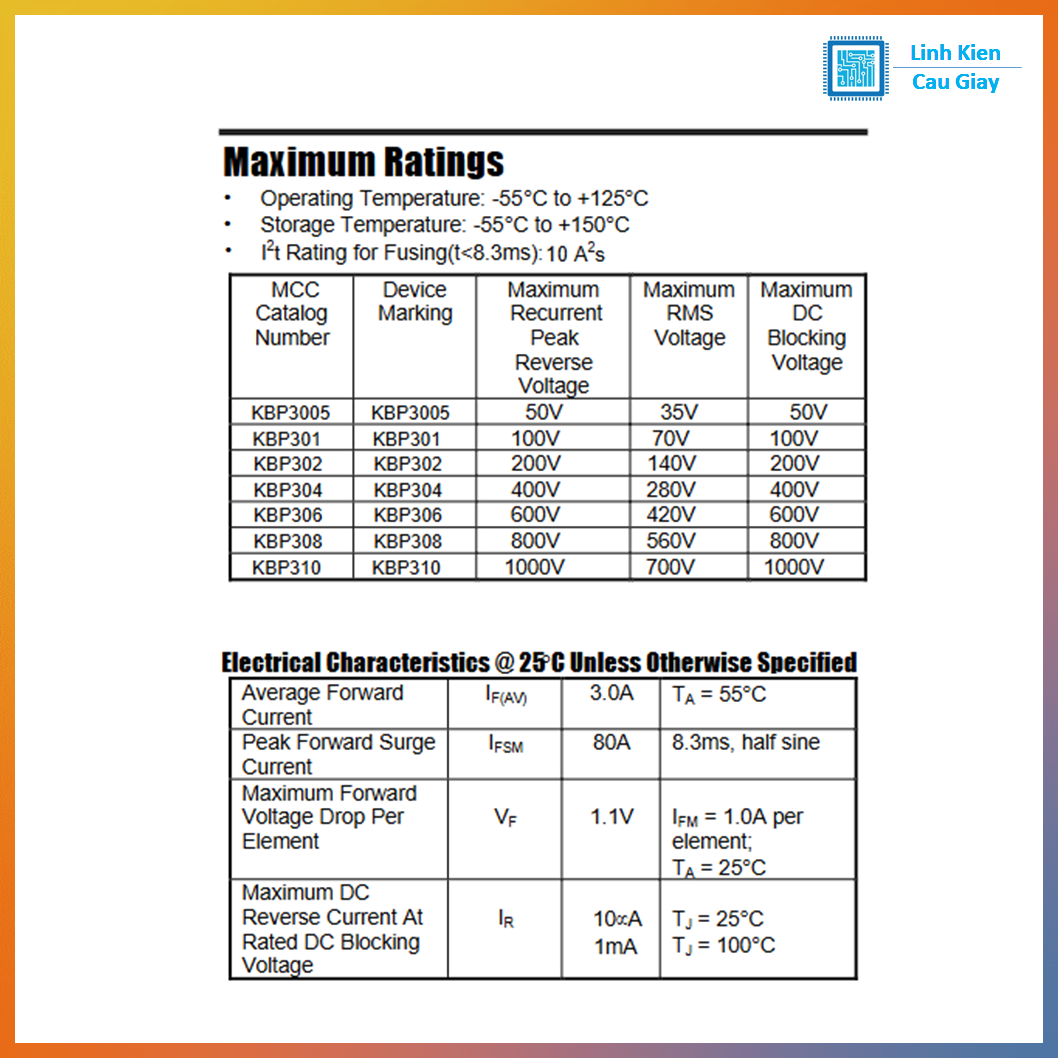

Thông số kĩ thuật

Mã: KBP307
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu: thường 3A (theo quy ước KBP3xx phổ biến)
Điện áp ngược cực đại: thường 800V với mã “07” (tùy hãng/lot)
Dạng vỏ: KBP (chân cắm thẳng hàng)

Hướng dẫn sử dụng

Đấu đúng chân theo ký hiệu ~ ~ + - trên thân.
Nên lắp tụ lọc sau cầu diode để giảm gợn nguồn DC.
Chọn đúng dòng tải: nếu tải cao chạy liên tục, cân nhắc cầu diode dòng lớn hơn hoặc tăng tản nhiệt/thoáng khí.

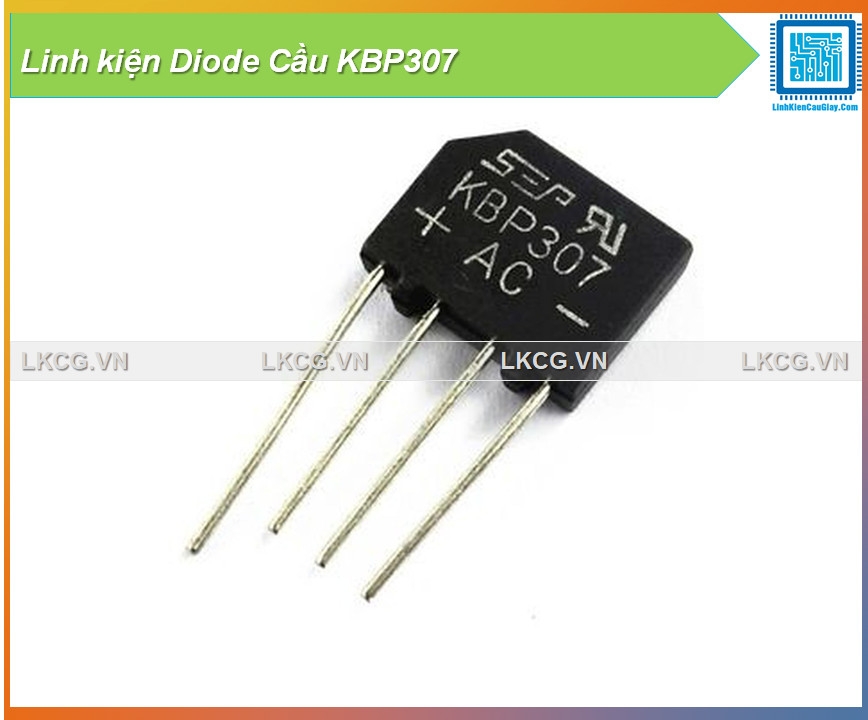

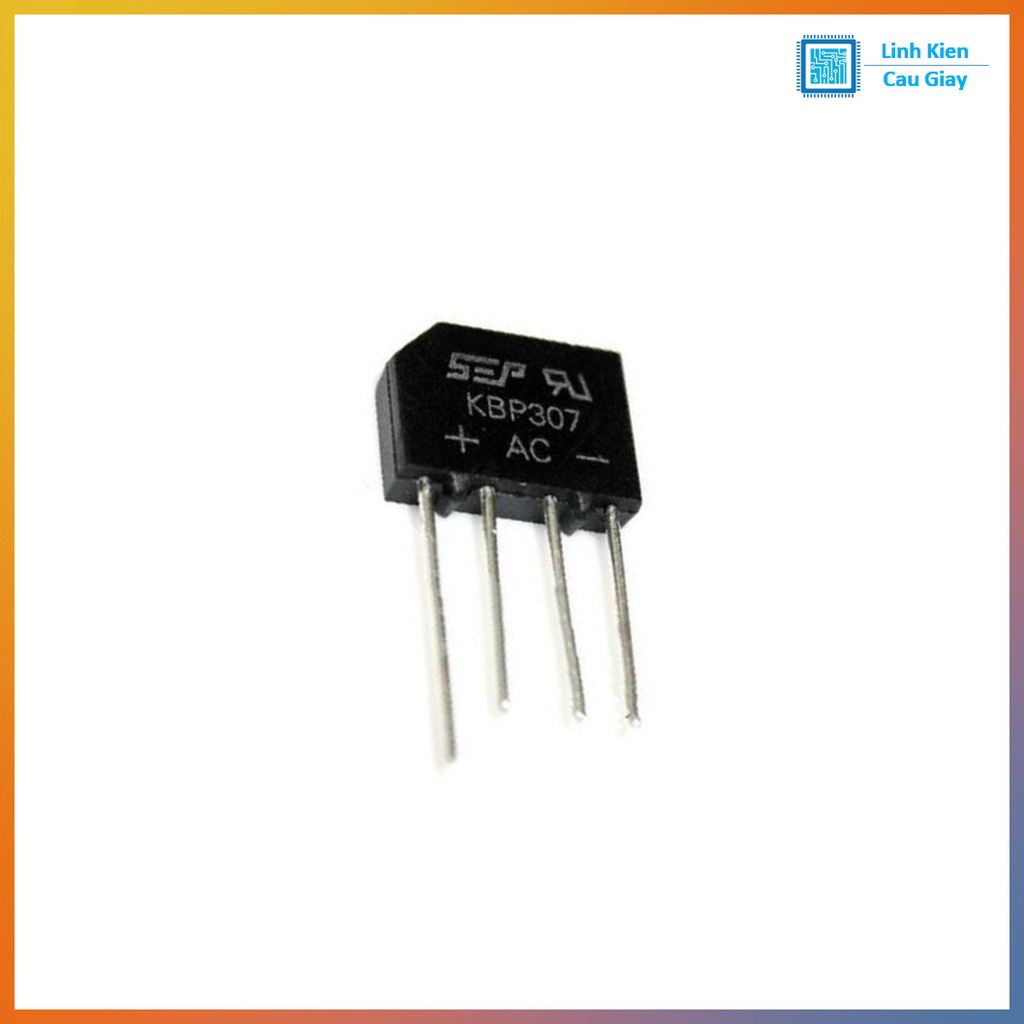

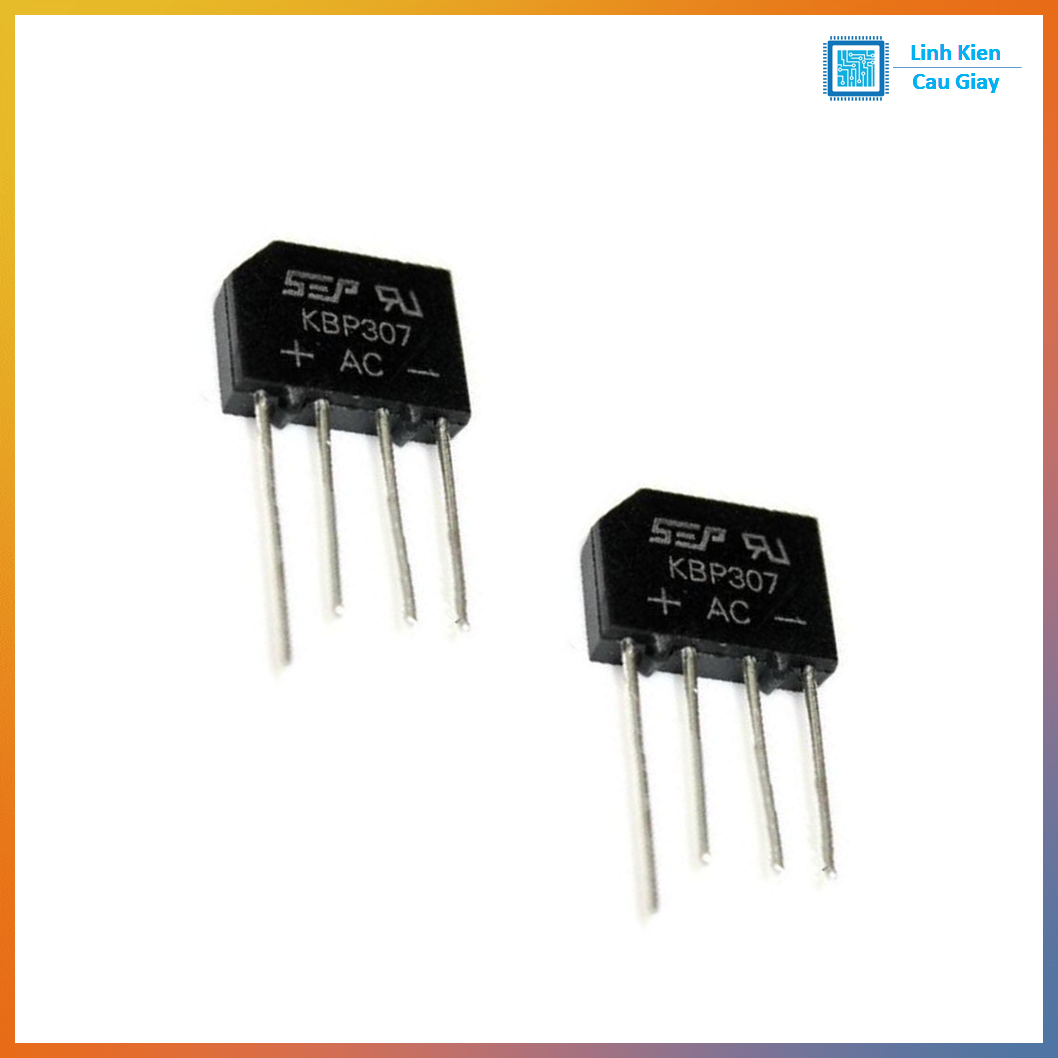

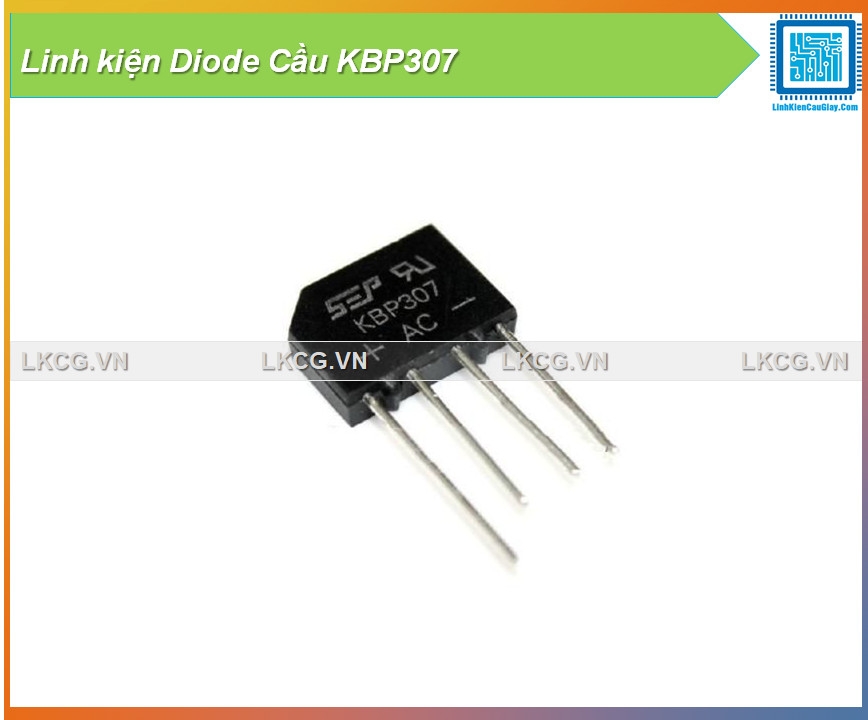

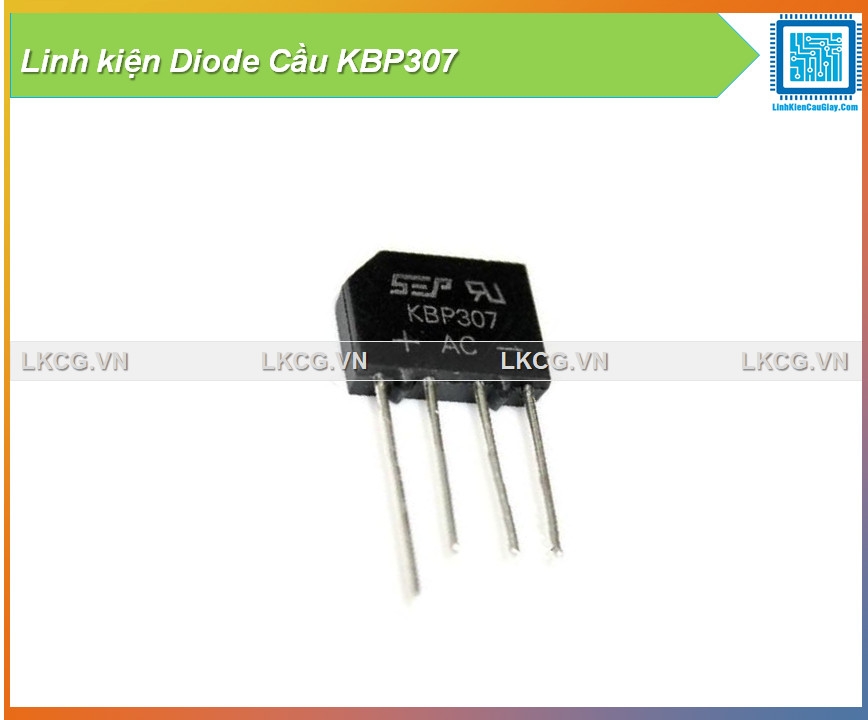

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
