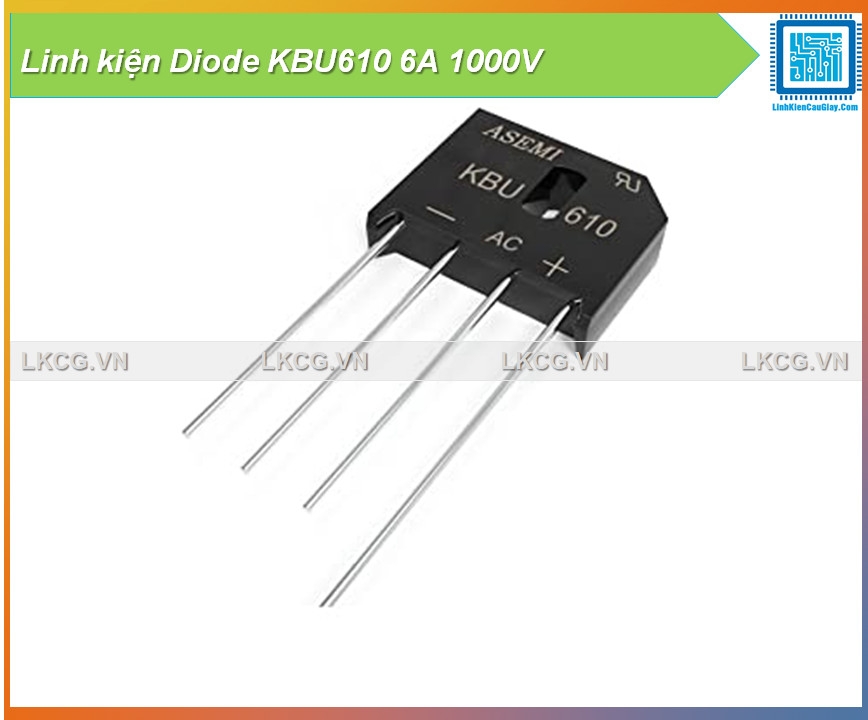

Diode cầu KBU610 6A 1000V

Mô tả sản phẩm

Diode cầu KBU610 6A 1000V (1KV) là cầu chỉnh lưu 1 pha dùng để nắn AC sang DC cho các mạch nguồn sau biến áp, adapter, nguồn tuyến tính, mạch sạc công suất nhỏ–vừa và sửa chữa thiết bị điện tử. Dạng vỏ KBU (cầu dẹt, chân cắm) gọn, dễ hàn PCB, ký hiệu chân rõ ~ ~ + -, giúp lắp nhanh, vận hành ổn định và bền trong các ứng dụng nguồn thông dụng.

KBU610 tích hợp 4 diode trong cùng một khối, cho phép chỉnh lưu toàn kỳ từ AC sang DC ổn định, gọn và giảm sai sót đấu nối so với dùng diode rời. Linh kiện chịu dòng 6A, điện áp ngược 1000V, phù hợp các mạch nguồn DC cần độ bền cao. Vỏ KBU dạng dẹt dễ bố trí trên PCB và tiện thay thế khi sửa chữa.

Ứng dụng

Nguồn AC-DC sau biến áp: 5V/12V/24V (tùy thiết kế)
Nguồn tuyến tính: cầu diode + tụ lọc + IC ổn áp (7805/7812/LM317…)
Mạch sạc/nguồn phụ trợ công suất vừa
Nguồn cấp cho quạt/motor DC nhỏ–vừa
Sửa chữa bo nguồn, thiết bị gia dụng, adapter

Sơ đồ chân

Ký hiệu thường in trên thân:

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương (V+)

• : DC âm (V-)

Đấu nối:
2 chân “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → DC ra tải (khuyến nghị thêm tụ lọc để DC phẳng hơn)

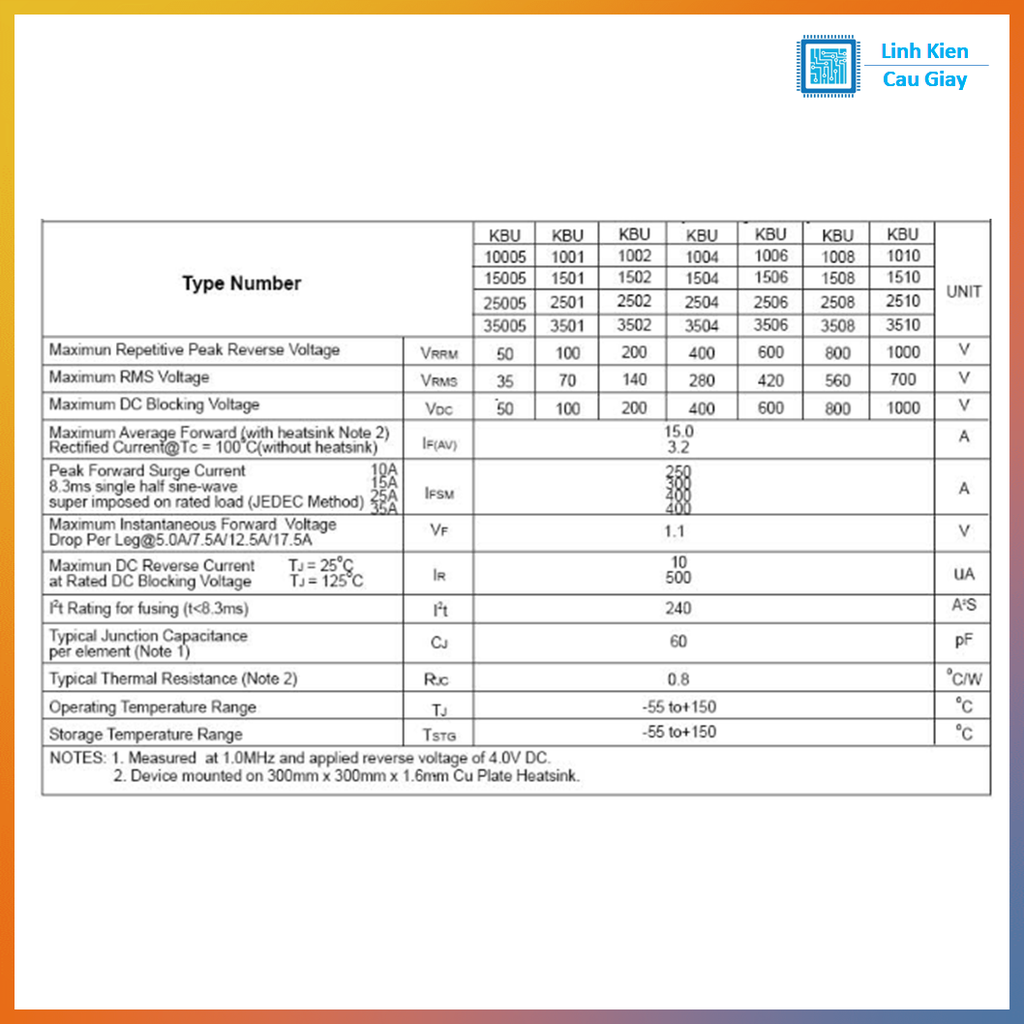

Thông số kĩ thuật

Mã: KBU610
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu trung bình: 6A
Điện áp ngược cực đại: 1000V (1KV)
Dạng vỏ: KBU (cầu dẹt, chân cắm)

Hướng dẫn sử dụng

Đấu đúng chân ~ ~ + - theo ký hiệu trên thân.
Sau cầu diode nên lắp tụ lọc phù hợp (giảm ripple).
Nếu chạy tải cao gần 6A: tăng tiết diện dây/đường mạch, để thoáng khí; tránh chạy sát định mức lâu khi tản nhiệt kém.
Nên có cầu chì/CB bảo vệ và kiểm tra chập tải trước khi cấp nguồn.

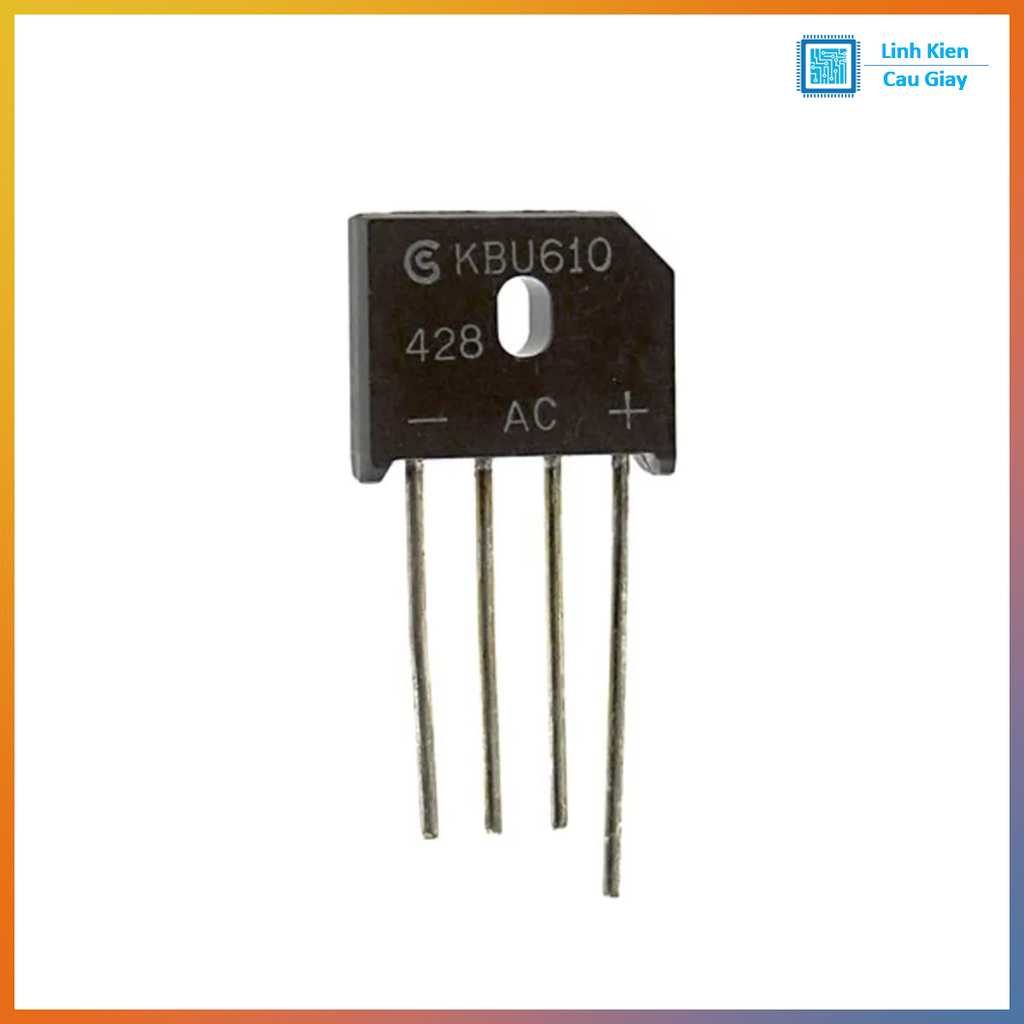

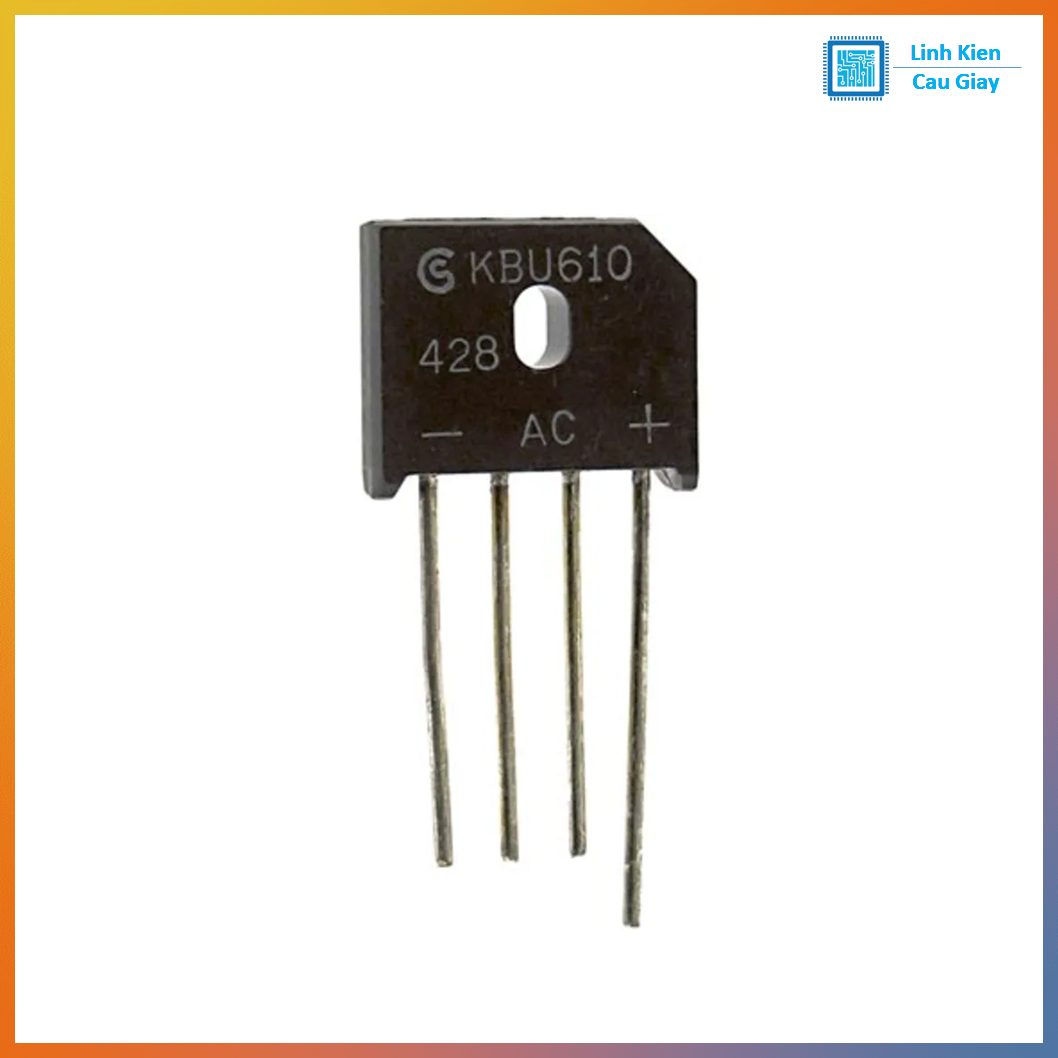

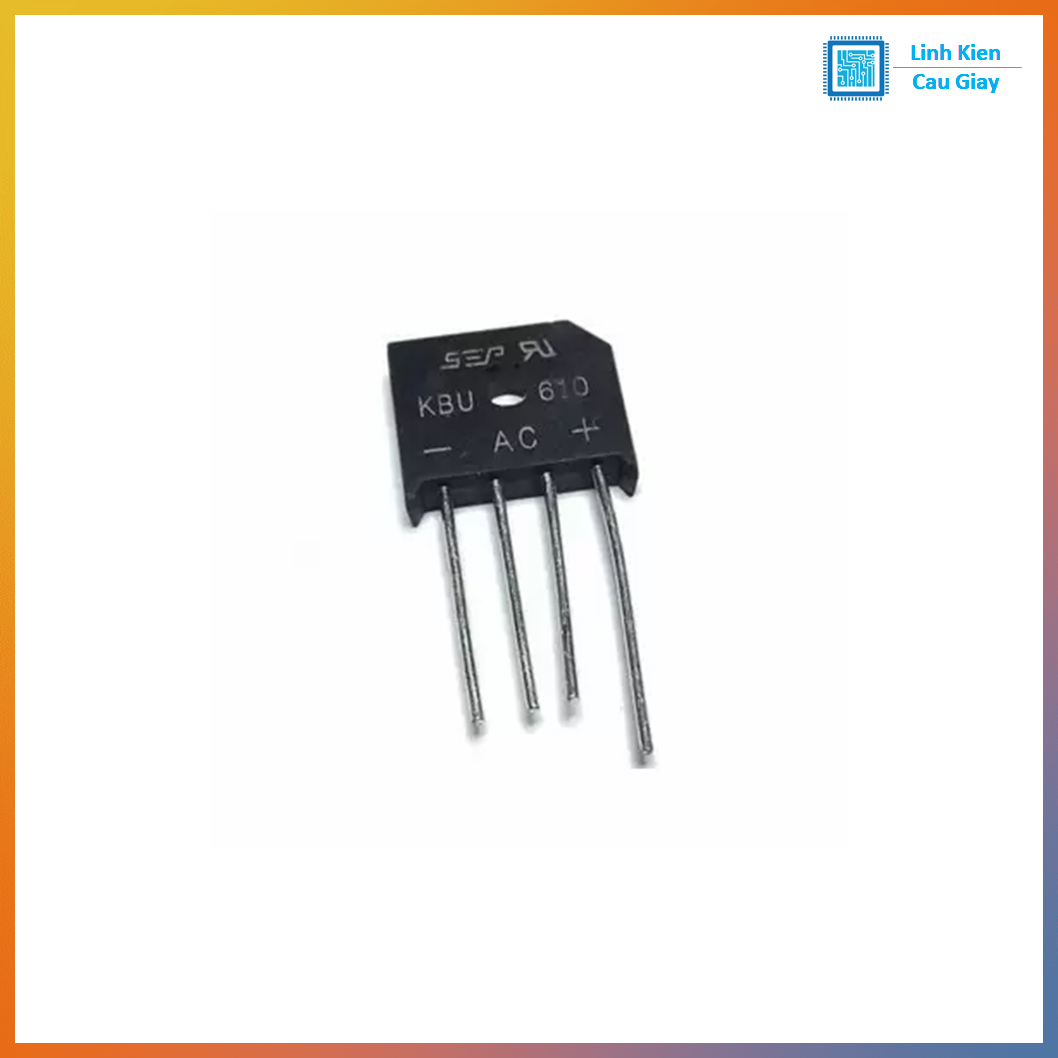

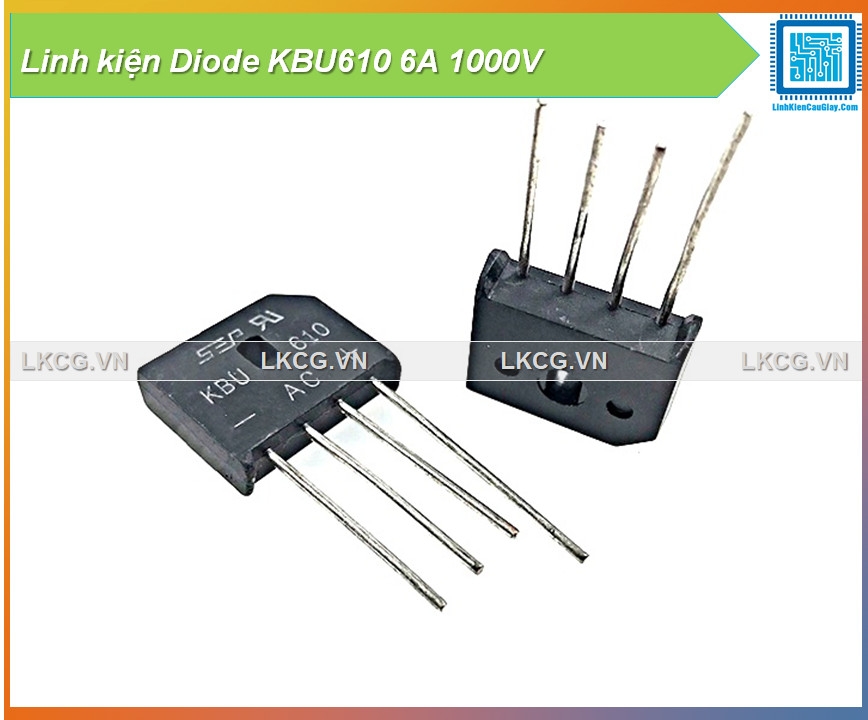

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
